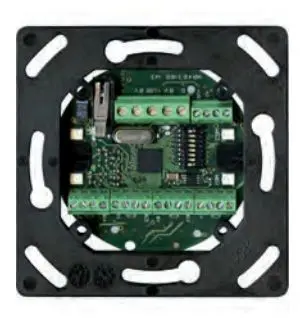

[010120.17] DUO I/O-Modul BUS-2/BUS-1, uP

Artikel Nr.: 010120.17

Diese Kombination existiert nicht.

Preise zzgl. gesetzlicher MwSt.

Modul zur Adaptierung konventioneller Anschlusstechnik in ein BUS-2- oder BUS-1 System.

Zulassung:

VdS G109010

Leistungsmerkmale:

Adernsparende BUS-Technik
Sehr kompakte Bauweise, geeignet für den Einbau in uP- oder Hohlwanddosen, d=60 mm (DIN, Österreich und Schweiz)
4 Differentialmeldergruppen mit Löschfunktion
Bis zu 20 Kontakte oder Glasbruchmelder pro Eingang anschließbar
Keine zusätzliche Stromaufnahme beim Löschen der Meldergruppeneingänge
4 LEDs als MG-Zustandsanzeige oder Funktion frei programmierbar
2 Halbleiterausgänge
Kann für 5 unterschiedliche Funktionen verwendet werden:
- DUO I/O Modul
- 5 Eingangsmodul
- Meldergruppen-Anschlussmodul
- Schaltmodul
- Universal-Anschlussmodul

Technische Daten:

Betriebsnennspannung: 12 V DC
Betriebsspannungsber.: 9 V bis 15 V DC
Stromaufnahme bei 12 V DC:
- Meldergruppen offen: <5,0 mA
- zusätzlich pro Meldergruppe mit 12k1 abgeschlossen: <0,6 mA
- zusätzlich pro LED: <1,3 mA
Meldergruppeneingänge:
- Abschlusswiderstand wählbar 4k-14k
- Überwachungsbereich: +-20%
Halbleiterausgänge: max. 30 V DC/50 mA open collector, LOW aktiv
Schutzart nach DIN 40 050: IP 40
Umweltklasse gemäß VdS: II
Betriebstemperaturber.: -10°C bis +55°C
Farbe Abdeckrahmen: verkehrsweiß (ähnlich RAL 9016)
