Beschreibung

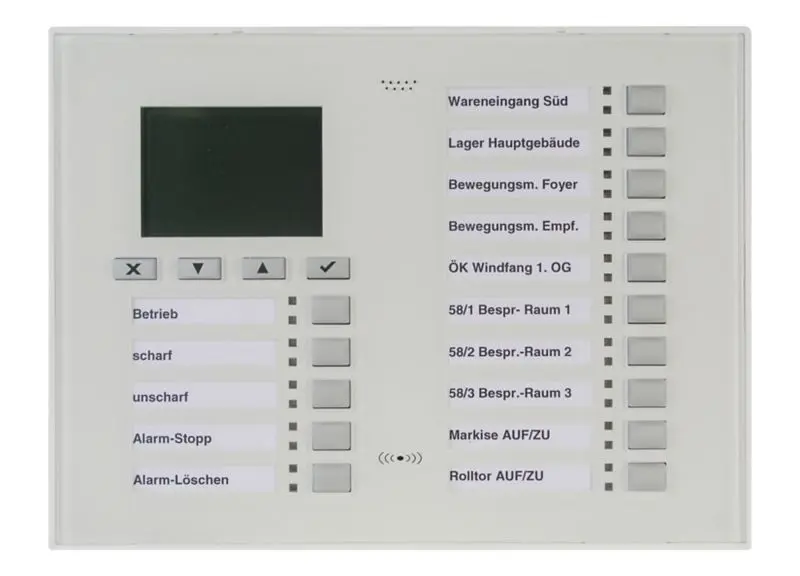

Bedienteil zum Betrieb an MB-Secure mit geringer Bautiefe von nur 2 cm. Jede Taste/LED mit individuellen Funktionen programmierbar. Aufbau- und Einbau möglich durch enthaltenens Montagezubehör im Lieferumfang.
Es sind Kombinationen von einem LED / LCD-Bedienteil mit einem oder mehreren LED-Bedienteilen zusammenstellbar, in diesem Fall bezieht sich die Anzeigen des LCDs auf alle angeschlossenen LEDs / Tasten.
Sprachneutrale Ausführung, d.h. alle Texte, die im Display angezeigt werden, stammen aus der entsprechenden Zentralenprogrammierung. Beschriftungsstreifen können im laufenden Betrieb auswechselbar.
Zur Bedienberechtigung ist in jedem Bedienteil ein Leser für IK2/proX1 und IK3/proX2 Datenträger integriert. Durch Einbau einer entsprechenden Zusatzplatine können mifare DESFire EV1- oder LEGIC prime-Leser nachgerüstet werden.
ACHTUNG: Bei metallischem Montageuntergrund kann die Übertragungsreichweite geringer sein.
Zulassung
G114020, Klasse C
EN50131-3:2010-02, Grad 3, Klasse II
SES-EMA-RL-T2:2010-08
Leistungsmerkmale
- Modularer Aufbau
- Mehrere Bedienteile beliebig horizontal und vertikal kombinierbar
- Kombinierbar auch mit Bedienteil für MB-Secure Touch
- aP-, uP- und Hohlwandmontage möglich
- LED Bedienteil mit 20 frei programmierbaren Tasten mit individuellen Beschriftungsstreifen
- LED/LCD Bedienteil mit 15 frei programmierbaren Tasten mit individuellen Beschriftungsstreifen
- Beschriftungsstreifen im laufenden Betrieb austauschbar
- Tasten Hintergrundbeleuchtung mit einstellbarer Helligkeit
- ProTaste 1 Duo-LED rot/gelb und 1 LED grün mit einstellbarer Helligkeit
- LCD-Display liefert zusätzliche Informationen über den Zustand der Anlage sowie über erforderliche Bedienvorgänge
- Schriftgröße im LCD-Display skalierbar
- LCD Hintergrundbeleuchtung mit einstellbarer Helligkeit
- Softwareunterstützte Erstellung der Beschriftungsstreifen
- Integrierter proX Leser, nachträglich austauschbar in mifare DESFire oder LEGIC advant
Technische Daten
| Betriebsnennspannung U_b | 12 V DC |
| Betriebsspannungsbereich | 9 V bis 15 V DC |
| Ruhestrom bei 12 V DC | < 20 mA |
| Zusätzliche Stromaufnahme |
|
| Zeitbegrenzter Schreib-Lesebetrieb | < 15 mA |
| LED Zustandsanzeige | 0 bis 28 mA max., helligkeitsabhängig (max. 30 LEDs) |
| Tasten Hintergrundbeleuchtung | 0 bis 16 mA max., helligkeitsabhängig |
| LCD Hintergrundbeleuchtung | 0 bis 19 mA max., helligkeitsabhängig |
| Stromaufnahme max. | 98 mA |
| Schutzart nach EN 60529 | IP 40 |
| Umweltklasse gemäß VdS | II |
| Betriebstemperaturbereich | -5 °C bis +45 °C |
| Lagerungstemperaturbereich | -25 °C bis +70 °C |
| Abmessungen (B x H x T) | 218 x 162 x 20 mm |
| Farbe | verkehrsweiß (ähnlich RAL 9016), optional basaltgrau (ähnlich RAL 7012) oder optional verkehrsschwarz (ähnlich RAL 9017) |
