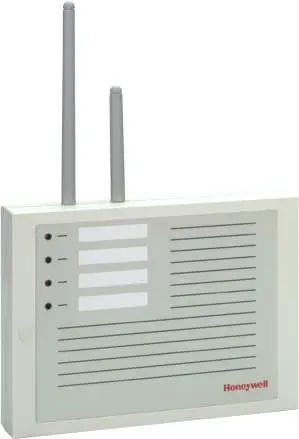

Kurzbeschreibung
An das RF 4I/O Modul können herkömmliche, konventionelle Melder und Kontakte, z. B. (Passive Glasbruchmelder, Öffnungskontakte) verdrahtet angeschlossen werden. Es bietet optional die Möglichkeit, bis zu 4 Ausgänge (mittels potentialfreien Relaisplatinen) und einen Summer anzusteuern.
Wahlweise kann das RF 4I/O Modul mit Batterien, einem Netzteil oder eine Kombination von Batterien und Netzteil mit Spannung versorgt werden. Dies ermöglicht eine universelle Anpassung an unterschiedliche objektspezifische Umgebungen und Einsatzmöglichkeiten.
Zulassung
G108505 (EMT), Klasse B
Beschreibung
Für den Schutz von Menschenleben und Sachwerten bietet das innovative Funksystem neue Möglichkeiten. Von Grund auf als kombiniertes System entwickelt, dient es zur Sicherung von Eigenheimen, kleineren sowie auch großen Gewerbeobjekten. Bei auftretenden Gefahren wie Einbruch, Überfall oder auch Bränden alarmiert es zuverlässig über die Alarmierungseinheiten der aufgeschalteten Einbruchmelderzentrale.
Das Funksystem kann bei folgenden Einbruchmelderzentralen integriert werden: MB-Secure, MB-Secure PRO, 561-MB12, 561-MB24, 561-MB48, 561-MB100. Als Funkgateway zwischen der Funktechnologie und dem BUS-2 dient der RF BUS-2 Koppler (Art.-Nr. 015600.01). Deshalb ist eine spezielle Funk-Einbruchmelderzentrale nicht erforderlich.
Bei der Inbetriebnahme des Funksystems werden die Funkteilnehmer eingelesen und dem RF BUS-2 Koppler mittels einer einmaligen Unikatadresse fest zugeordnet.
Die Inbetriebnahme und auch die Programmierung des Funksystems erfolgt komfortabel mit einem PC/Laptop über die Parametrier-Software WINFEM Advanced bzw. IQ PanelControl.
Leistungsmerkmale
- Modernste Funkübertragungstechnologie
- 2 Funkbänder: 433MHz / 868MHz
- Insgesamt 24 Funkkanäle verteilt auf 2 Funkbänder
- Kabelloses Funksystem auf BUS-2 integrations Basis
- Jeder Funkteilnehmer besitzt eine unverwechselbare Unikat-Adresse
- Funk-Polling zu allen bidirektionalen Funkteilnehmern
- Permanente Überwachung der Verfügbarkeit des Übertragungsweges Funk
- Intelligente Fremdsignalüberwachung zur Erkennung nicht zum System gehörenden Funksignale
- Funktionsüberwachung aller dem System zugeordneten Funkteilnehmer
- Sabotageüberwachung aller Funkteilnehmer
- Funk-Revisionsmodus zur Bestimmung der Installationsreichweite
- Anbindung an Einbruchmelderzentralen über BUS-2
- Einfache Inbetriebnahme mittels Installationsmode in Programmiersoftware WINFEM Advanced bzw. IQ PanelControl
- 4 universelle Meldergruppen verfügbar
- 4-Ausgänge optional mit Relaiskarten erweiterbar
- Netzteilanschluss möglich
- Funk-Revisions Modus zur Bestimmung der Installationsreichweite
- Anbindung an Einbruchmelderzentralen über RF BUS-2 Koppler
- Batteriezustandsüberwachung
- Permanente Funktionsüberwachung durch Funk-Polling
Technische Daten
| Frequenzband 1 | 433 MHz |
| Frequenzband 2 | 868 MHz |
| Reichweite im freien Raum | typ. 300 m |
| Einbaulage | beliebig |
| Schutzart nach EN 60529 | IP30 |
| Umweltklasse gemäß VdS | II |
| Betriebstemperaturbereich | -10 °C bis +55 °C |
| Lagertemperatur ohne Batterien | -25 °C bis +70 °C |
| Lagertemperatur mit Batterien | 25 °C +/-10 °C |
| Abmessungen ohne Antennen (B x H x T) | 200 x 144 x 39 mm |
| Antenne (L) | 75 mm und 135 mm |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Betriebsspannung U_b | 2 Batteriepacks, Art.-Nr. 015605 |
| Lebensdauer der Batterie | typ. 3,5 Jahre |
| Stromaufnahme (ohne Aktivierungen Stromverbraucher) | 100 mA |
| Betriebsnennspannungsbereich | 10 V DC bis 15 V DC |
| Stromaufnahme in Ruhe (ohne Aktivierungen Stromverbraucher) | 10 mA |
Zusatzinfos
Lieferung ohne Batterien (2 Stück erforderlich).
