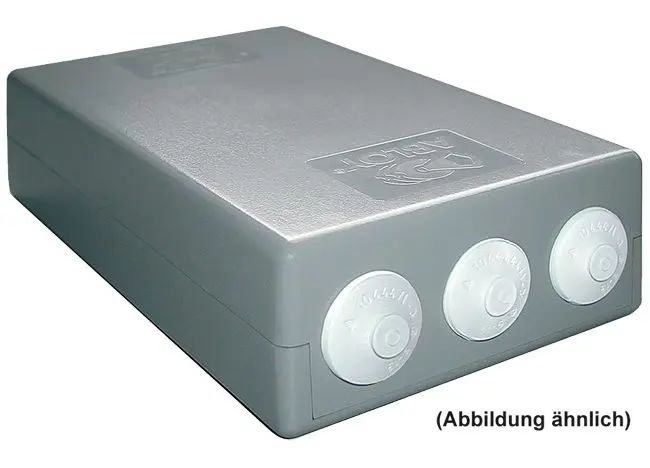

zur Ansteuerung der
Motorsicherheitsschlosses 509X
- im Kunststoffgehäuse für aP-Montage
- vier potentialfreie Kontakte 30 V
AC/DC 0,8A
- ohmsche Last zur Überwachung von:
- Schloßriegel entriegelt
- Schloßriegel verriegelt
- Steuerfalle,
- Profilzylinderkontakt
- Türdrückerbetätigung
- Sabotageschleife
- Kurzzeit- und Dauerentriegelung
- automatische Verriegelung bei
Stromausfall
Technische Daten:
- Abmessungen (BxHxT): 192x110x45 mm
- Schutzart: IP 40
- Nennspannung:
12 - 24 V DC stab. (-10 %, +15 %
12 - 18 V AC (-10%, +15%) U eff
- Stromaufnahme:
- I normal 80 mA (12 V)
40 mA (24 V)
- I Motorbetrieb 450 mA (12 V)
220 mA (24 V)
- I max = 1300 mA (12 V),600 mA (24 V)
- Wiederverriegelungszeit
einstellbar 2 - 15 Sek.
Für die Verwendung in Feuerschutzab-
schlüssen wird zusätzlich ein bauauf-
sichtlich zugelassener Rauchschutz-
schalter benötigt.
