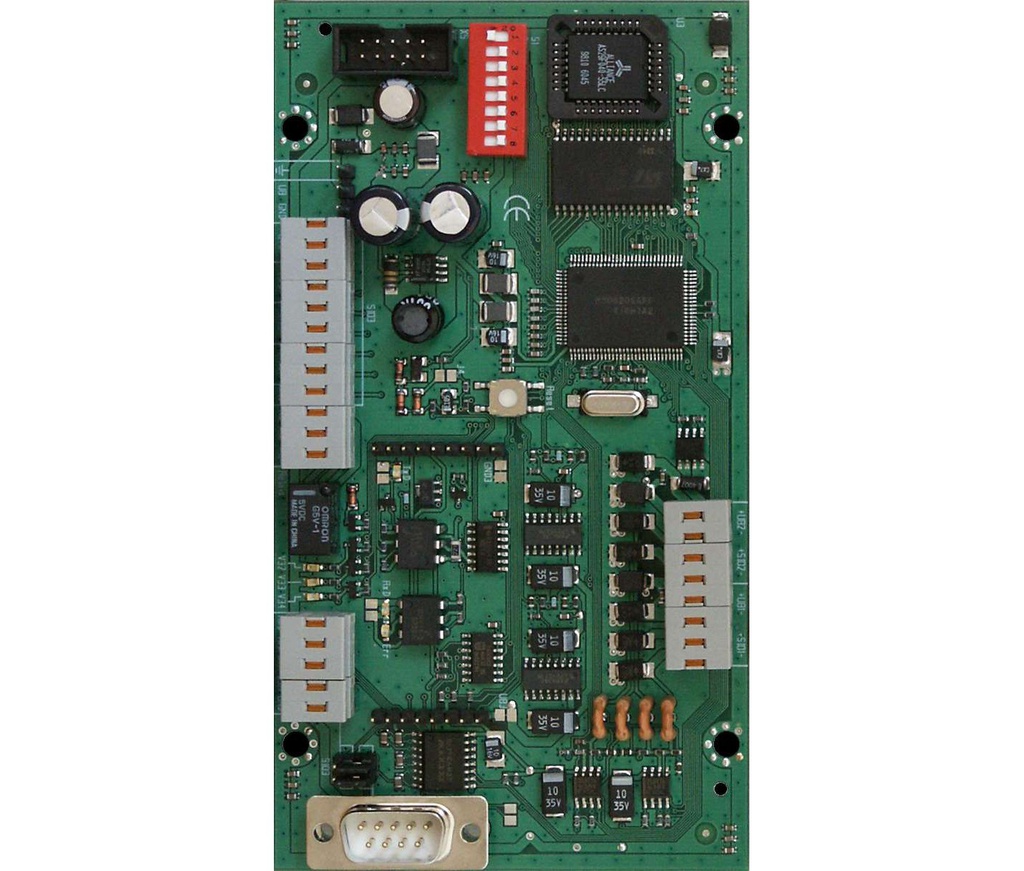

Adapterbaugruppe ADP-N3E

Produktinformationen "Adapterbaugruppe ADP-N3E"

Mikroprozessorgesteuerte Baugruppe zum Einbau in die BMA des Systems 8000 oder IQ8Control. Gemäß DIN 14675 kann mit diesem Adapter die TTY-Schnittstelle der BMZ als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehr-Anzeigetableau FAT 3000 zur Erstinformation der Feuerwehr genutzt wird. Vom PC über serielle Schnittstelle programmierbarer Zusatztext (> 4.000 Texte).

- Eingang: TTY von der internen BMZ-Schnittstelle
- Ausgang: DUAL RS 485 zur FAT-Schnittstelle

- Betriebsspannung: 8 ... 30 V DC
- Ruhestrom @ 12 V DC: ca. 55 mA
- Kontaktbelastung Relais: 30 V DC/1 A Anschlussklemmen max. 0,8
- mm Umgebungstemperatur: -5 °C ... 40 °C
- Lagertemperatur: -10 °C ... 60 °C
- Gewicht: ca. 100 g
- Abmessungen: B: 80 mm H: 150 mm T: 30 mm

Zum Einbau kann der Hutschienen-Einbausatz (788652) genutzt werden. Das Interface ist kompatibel mit dem FAT 3000 (784743). Die Spannungsversorgung erfolgt über die BMZ oder ein externes Netzteil. Maximale Datenleitungslänge 800 m.

Dieser Adapter ist nicht zum Anschluss an eine BMZ FlexES Control geeignet!

Auslauf Q3 / 2023
