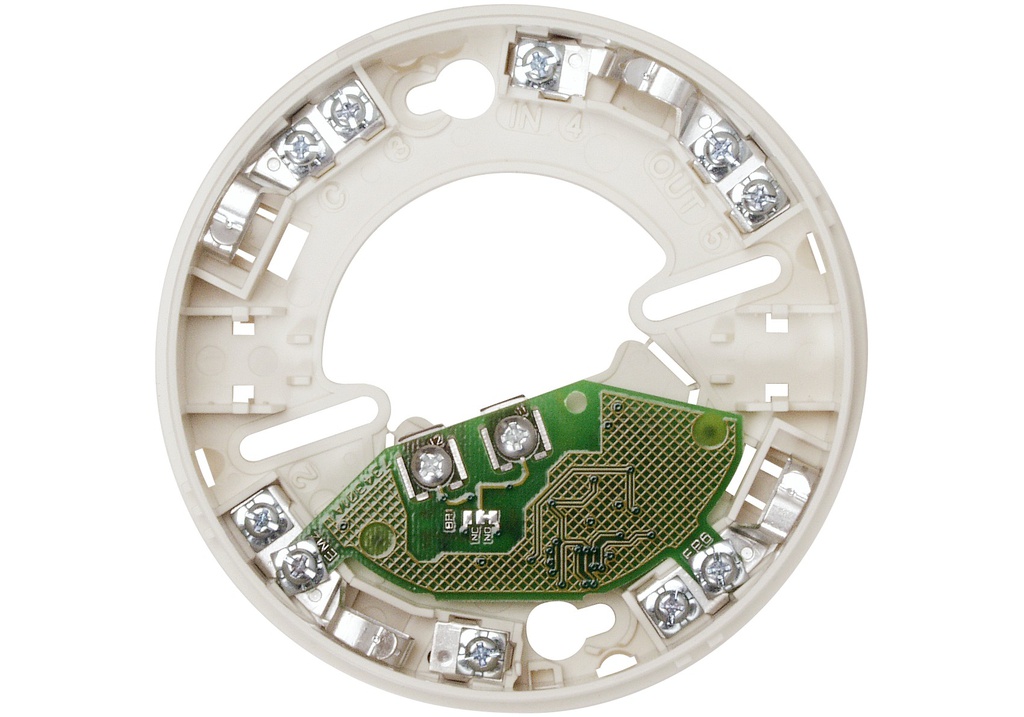

Meldersockel mit Relaiskontakt IQ8Quad, ES Detect

Produktinformationen "Meldersockel mit Relaiskontakt IQ8Quad, ES Detect"

Meldersockel mit Relaiskontaktausgang, für Melderfamilie IQ8Quad und ES Detect. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Schließer.

Leistungsmerkmale:
- Großzügiger Verdrahtungsraum
- Automatisches Schließen der Ringbusleitung bei Melderentnahme
- Melderentnahmesicherung im Sockel enthalten

Technische Daten:
- Stromaufnahme 5 µA (ohne Melder, Relais aktiv)
- Kontaktbelastung Relais 30 V DC/1 A
- Anschlussklemmen Ø 0,6 mm bis 2 mm²
- Anwendungstemperatur -20 °C ... 72 °C
- Lagertemperatur -25 °C ... 75 °C
- Rel. Luftfeuchte < 95 % (ohne Betauung)
- Material ABS
- Farbe weiß, ähnlich RAL 9010
- Gewicht ca. 80 g
- Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²),
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad mit integriertem Alarmgeber Typ 802382,
802383, 802384, 802385 und 802386 sowie 802385.SVxx und 802386.SVxx
verwendbar!
