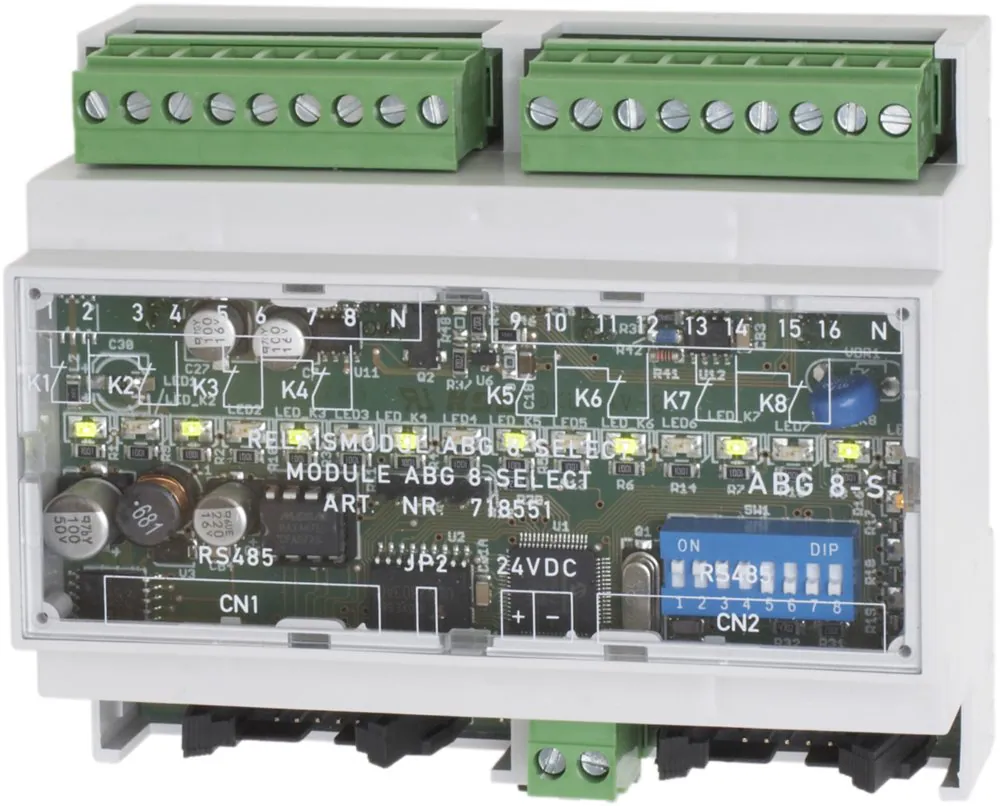

Ausgangsmodul 8 Kreise

Produktinformationen "Ausgangsmodul 8 Kreise"

Jede einzelne im Stromkreis befindliche Leuchte kann einzeln über digitale Eingänge geschaltet werden (CBS Euro BUSINESS-Select-Technik). Zeitgleiche Kalibrierung aller angeschlossenen Stromkreise.
Sowohl der Status des Datenbusses als auch der Status jedes einzelnen Abgangs wird über LEDs angezeigt.
Über die DIP-Schalter werden sowohl das SET-Protokoll (DIP 6 bis 8) als auch die Adressierung des Moduls innerhalb der Anlage (DIP 1 bis 4) definiert (siehe Schaltplan).
Das Abgangsmodul kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden.
Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.
- für bis zu 4 frei programmierbare Endstromkreise mit der Möglichkeit, jede Leuchte innerhalb des Stromkreises einzeln zu schalten
- max. Anschlussleistung: 6000 VA
- Maximale Gesamtleistung pro Modul: 27 A
- Betriebsspannung 24 V DC
- Abmessungen B: 105 mm H: 90 mm T: 58 mm
