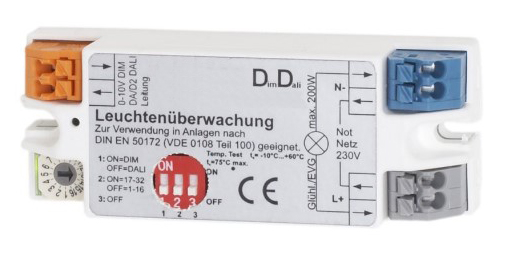

[LM0002] SET10 Leuchtenbaustein DALI / DIM

DALI- und DIM-Steuerung plus Select-Schaltung SET010 DimDali
Baustein zur Einzelüberwachung zum Einbau in DIM- oder DALI-gesteuerte Leuchten. Deaktivierung der DALI- bzw. DIM-Steuerung im Test- und Notbetrieb und Einschalten einer beliebigen Leuchte im Stromkreis (= Select-Schaltung).
Die Einstellung der Leuchtenadresse wird über einen von außen gut zugänglichen Dreh-Codierschalter vorgenommen. Steht der DIP-Schalter 2 auf OFF können die Leuchtenadressen 1 bis 16 eingedreht werden.
Der Baustein ist bereits darauf vorbereitet, insgesamt 32 Leuchtenadressen zu verwalten.
Pro Baustein ist eine Leuchte mit maximal 200 VA anschließbar
Technische Daten:
Abmessungen: B: 78 mm H: 30 mm T: 20 mm
