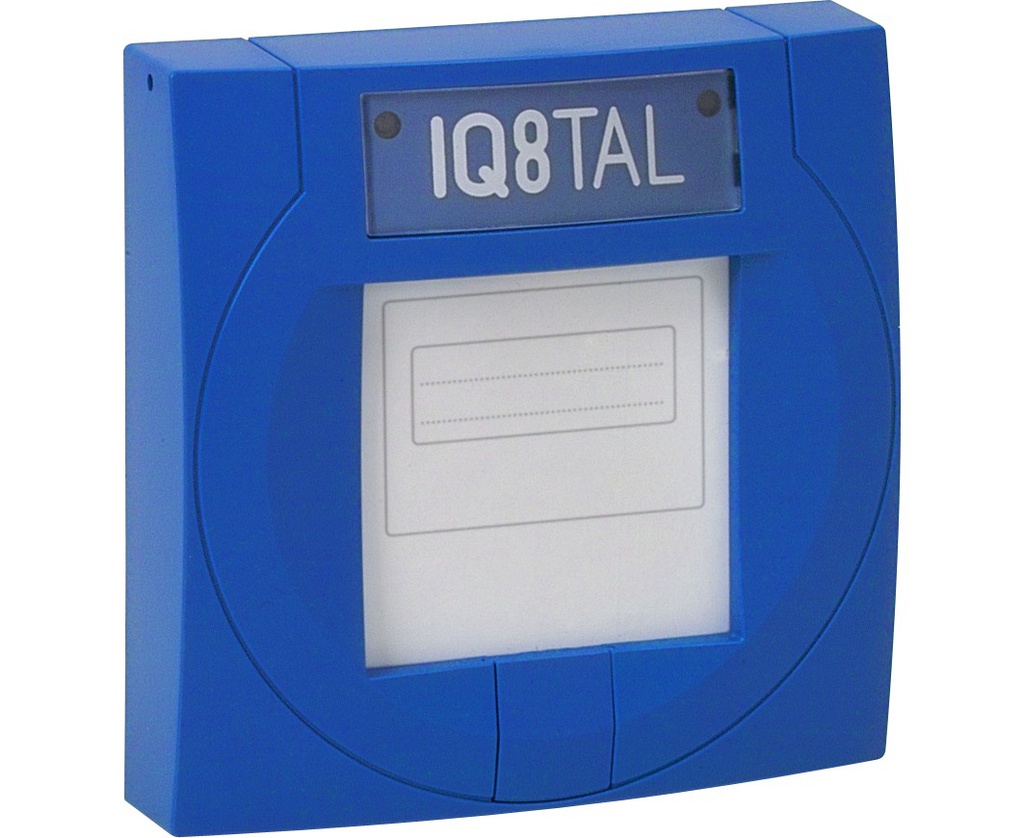

[804868] Technischer Alarmbaustein IQ8TAL

Der technische Alarmbaustein IQ8TAL ist ein vollwertiger Busteilnehmer zur Anschaltung an die BMZ IQ8Control und FlexES Control und ermöglicht die Erfassung und Weiterleitung von technischen Alarmen. Der IQ8TAL verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen Relaisausgang. Das Relais kann wahlweise als Öffner oder als Schließer konfiguriert werden. Der IQ8TAL benötigt keine separate Spannungsversorgung. Zur Erhöhung der IP-Schutzart kann das optionale IP-Schutz Kit (Art.-Nr. 704965) verwendet werden. Mit dem beiliegenden Schlüssel kann die Funktionalität des technischen Alarmbausteins getestet werden und der Alarmzustand direkt am IQ8TAL wieder zurückgestellt werden.
VdS-Anerkennung: G 209138

Leistungsmerkmale:
- Ein Kontakteingang und ein potenzialfreier Relaisausgang
- Spannungsversorgung über den Feldbus
- Test- und Resetfunktion
- Optional höherer IP-Schutz
- Inverse-Überwachungsfunktionalität des Eingangs programmierbar (1k Widerstand
Ruhe/10k Widerstand Feuer)
- Integrierter Dual-Highspeed-Isolator
- max. 127 IQ8TAL pro Ringleitung möglich

Technische Daten:
Ruhestrom @ 19 V DC ca. 45 μA
Kontaktbelastung Relais 30 V DC/AC/1 A
Betriebsanzeige grüne LED Alarmanzeige rote LED
Anschlussklemmen max. 1,5 mm² (AWG 30-14)
Anwendungstemperatur -20 °C ... 70 °C
Lagertemperatur -30 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 43, IP 55 mit 704965 Gehäuse PC/ASA Kunststoff
Farbe blau (ähnlich RAL 5015)
Gewicht ca. 110 g
Abmessungen B: 88 mm H: 88 mm T: 21 mm
B: 88 mm H: 88 mm T: 57 mm (mit Aufputzgehäuse)
Leistungserklärung DoP-20792130701

Zusätzliche Informationen:
- Für die Auf-Putz-Montage wird zusätzlich das Montagegehäuse Art.-Nr. 704981
benötigt.
- Kompatibel mit allen IQ8Control-Systemen mit Firmware V3.08 und tools 8000
V1.14 oder höher.

Lieferumfang:
Widerstände: 2 x 10 k (Abschluss), 1 x 1 k (Alarm), 1 x 6 k8 (Inverse-Betrieb)
