System 4000

Aufsteckbarer Adapter zur Erweiterung der Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000, sofern die FBF-Informationen nicht Bestandteil des seriellen Protokolls der BMZ sind. Ermöglicht den Anschluss serieller Feuerwehrbedienfelder an BMZ mit parallelem FBF-Anschluss (Umwandlung paralleler Informationen der BMZ 8000 und IQ8Control in serielle)

Stromversorgung über Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000.

Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Abmessungen: B: 44 mm H: 67 mm T: 28 mm

Feuerwehrbedienfeld nach DIN 14661 mit Mikroprozessor für seriellen Anschluss direkt an die BMZ, Fronttürverschluss mit Kastenschloss für Profilhalbzylinder nach DIN 18252, Spannungsversorgung und Steuerung direkt aus der BMZ, Ankopplung über serielle Schnittstelle RS485, Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten, in das System4000 integrierbar. Mit den entsprechenden Adaptern und Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Verschluss: Kastenschloss für bauseitigen Feuerwehr-Halbprofilzylinder (DIN 18252).

VdS-Anerkennung: G213059

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Das Aufputz-Gefahrenmeldetableau ist eine parallele Anzeige- und Bedieneinrichtung für die BMZ FlexES Control und IQ8Control. Individuell programmierbare Bedientasten und LED-Anzeigen garantieren eine auf das Objekt-Schutzziel abgestimmte dezentrale Anzeige und Bedienung. Kapazitive Tasten ermöglichen eine ergonomische Bedienung und Abfrage von Systemzuständen. Die Klartextanzeige der Systemzustände erfolgt in einem grafikfähigen, sechszeiligen Display mit 20 Zeichen je Zeile.

- Anschluss an RS485 Dualschnittstelle
- Kapazitive Bedientastatur
- Wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- Zusatztexte werden aus der BMZ übertragen
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taster zur Eingabebestätigung bei Sonderfunktionen
- 4 LED-Sammelanzeigen (Betrieb, Alarm, Störung, Abschaltung)
- 6 frei programmierbare Tasten zur Makro-Bedienung, die eine frei konfigurierbare - - Abfolge von Bedienabläufen steuert. Z.B. MG1 bis MG50 Ein/Aus.
- 5 frei programmierbare Einzelanzeigen
- akustische Signalisierung
- Historie-Funktion
- Direkte Anbindung an BMZ über RS485-Schnittstelle - max. 1 Gerät
- Anbindung über ADP4000 – max. 16 Geräte

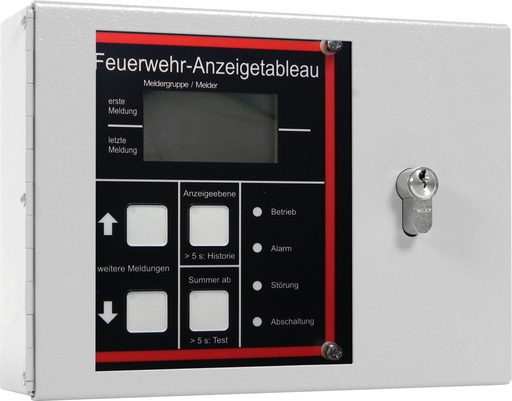

Feuerwehranzeigetableau (FAT) gemäß DIN 14662 als zusätzliche Anzeige zur BMA. Mit den entsprechenden Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Zur redundanten Anschaltung wird zusätzlich der Redundanz-Adapter ADP4000 benötigt. Grafikdisplay mit 6 x 20 Zeichen, LED-Sammelanzeige (Betrieb, Alarm, Störung, Abschaltung). Übernahme verfügbarer Zusatztexte aus dem Protokoll der BMZ FlexES Control oder manuelle Eingabe über die Programmiersoftware PROG4000 für BMZ IQ8Control. Redundant durch Ringbusstruktur für bis zu 20 FAT, Versorgungsspannung und Signalweg werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichender Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung eines Leitungsweges.
Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten.
Programmiersoftware „PROG4000“ im Lieferumfang enthalten.

VdS-Anerkennung: G213058

Betriebsspannung: 10 ... 42 V DC
Ruhestrom @ 12 V DC: ca. 40 mA
Ruhestrom @ 24 V DC: ca. 16 mA
Alarmstrom @ 12 V DC: ca. 45 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart: IP 30
Gehäuse: Stahlblech
Farbe: grau, ähnlich RAL 7032
Gewicht: ca. 3,5 kg
Abmessungen: B: 255 mm H: 185 mm T: 58 mm

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Zusatzmodul zur Anbindung einer Personenrufanlage an eine Brandmeldeanlage Serie 8000/IQ8Control mit ADP-N3E. Um das Personenrufsystem mit einer galvanisch getrennten RS-232-Schnittstelle anzubinden, wird eine ADP-PRS-422 verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

Das Unterputz-Gefahrenmeldetableau ist eine parallele Anzeige- und Bedieneinrichtung für die BMZ FlexES Control. Individuell programmierbare Bedientasten und LED-Anzeigen garantieren eine auf das Objekt-Schutzziel abgestimmte dezentrale Anzeige und Bedienung. Kapazitive Tasten ermöglichen eine ergonomische Bedienung und Abfrage von Systemzuständen. Die Klartextanzeige der Systemzustände erfolgt in einem grafikfähigen, sechszeiligen Display mit 20 Zeichen je Zeile.

- Anschluss an RS485 Dualschnittstelle
- Kapazitive Bedientastatur
- Wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- Zusatztexte werden aus der BMZ übertragen
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taster zur Eingabebestätigung bei Sonderfunktionen
- 4 LED-Sammelanzeigen (Betrieb, Alarm, Störung, Abschaltung)
- 6 frei programmierbare Tasten zur Makro-Bedienung, die eine frei konfigurierbare - - Abfolge von Bedienabläufen steuert. Z.B. MG1 bis MG50 Ein/Aus.
- 5 frei programmierbare Einzelanzeigen
- akustische Signalisierung
- Historie-Funktion
- Direkte Anbindung an BMZ über RS485-Schnittstelle - max. 1 Gerät
- Anbindung über ADP4000 – max. 16 Geräte

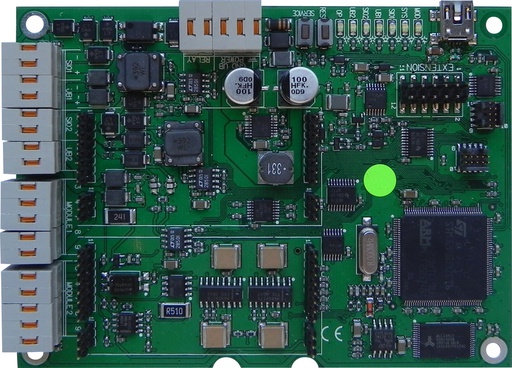

Adapter zum Einbau in die BMA zur Bereitstellung des redundanten Anschlusses für ein FAT 4000, ZPA4000, GMT4000 oder FBF4000uC ausgehend vom seriellen Interface der BMZ IQ8 Control. Gemäß EN 54-2/DIN 14675 kann mit diesem Adapter die Schnittstelle der BMA als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 4000 zur Erstinformation der Feuerwehr dient. Versorgungsspannung und Signalweg des Ringes werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichende Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung bzw. Ausfall eines Leitungsweges ist gewährleistet und es können bis zu 20 redundante FAT in einem Ring geschaltet werden. Für Fehlersuche, Wartung und Inbetriebnahme vorhandene USB-Schnittstelle on Board. Über die beim FAT 4000 beiliegende Programmiersoftware „PROG4000“ ist es möglich, den Adapter den objektspezifischen Bedingungen anzupassen.

Der Redundanz-Adapter wird vorbereitet zum Anschluss an IQ8Control inkl.
- 784717 Adapter ADP-FBF
- 784872 Schnittstellenmodul TTY
ausgeliefert.
