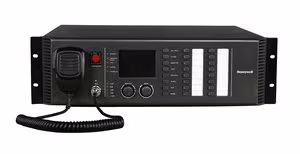

INTEVIO Steuerzentrale RK-MCU Die Steuerzentrale RK-MCU ist das Herzstück des Sprachalarmsystems INTEVIO. Sie steuert bzw. überwacht alle Systemkomponenten und stellt über viele Bedienelemente und ein großes Graphikdisplay eine optimale Benutzerfreundlichkeit sicher. Über die Steuereinheit RK-MCU kann die Anlage für verschiedenste Anwendungsfälle programmiert werden. Mit jeweils zwei Audio Ein- und Ausgängen, 10 Kontakteingängen, 8 Kontaktausgängen, 8 AB Lautsprecherlinien und einem integrierten 500W Leistungsverstärker bietet die RK-MCU alle Funktionen für die Beschallung eines kleinen bis mittelgroßen Projekts. Wenn ein größerer Leistungsumfang oder eine Sprachalarmfunktionalität erforderlich ist, kann dies problemlos und kostengünstig durch eine Erweiterung der Anlage erreicht werden. Hierfür stehen die Erweiterungsmodule RK-ZONE8 und die Leistungsverstärker RK-AMP500 zur Verfügung. Mit diesen Komponenten kann die INTEVIO Sprachalarmanlage auf bis zu 128 AB Lautsprecherlinien mit der erforderlichen Leistung ausgebaut werden. Die Anlage kann je nach Anforderung als Ein- oder Zweikanalsystem betrieben und optional mit einem PTT-Mikrofon „HN-PTT“ ausgestattet werden. Automatische Fehlerdiagnose und Ausfallsicherheit Das Sprachalarmsystem INTEVIO verfügt eine automatische Fehlerdiagnose nach EN 54-16 und kann alle Komponenten, wie Haupt- und Ersatzstromversorgung, Prozessor (CPU), Mikrofon, Verstärker, Lautsprecherlinien, usw. auf einwandfreie Funktion überwachen. Detaillierte Informationen zu einzelnen Störungen werden im LCD-Display zusammen mit den dazugehörigen Fehlerprotokollen angezeigt und im System gespeichert. Über den herkömmlichen Standard der Ausfallsicherheit hinaus bietet die Steuerzentrale RK-MCU eine Notbetriebsfunktion. Hiermit kann selbst einem Prozessorausfall (CPU) noch eine Sammeldurchsage (All Call) in alle Bereiche abgesetzt werden. Hierzu könnte das PTT-Mikrofon direkt an der Steuerzentrale verwendet werden. Zeitgesteuerte Funktionen und integrierter Kalender Die Steuereinheit RK-MCU hat einen Kalender und zeitgesteuerte Funktionen integriert über die z.B. ein Pausengong in Schulen oder zeitgesteuerte Durchsagen programmiert werden können. Aufzeichnen und Wiedergabe von Durchsagen Die Steuereinheit RK-MCU verfügt über einen integrierten Speicher, in dem unter anderem vom Benutzer aufgenommene Durchsagen gespeichert und später wiedergegeben werden können. Dadurch lässt sich die Anlage effizienter nutzen. Zum Beispiel können in einem Einkaufszentrum oder Supermarkt, Werbedurchsagen direkt vom Benutzer schnell und unkompliziert aktualisiert und angepasst werden. Kostenminimierung durch integrierten Verstärker und optimierten Funktionsumfang in der Steuerzentrale Die Steuerzentrale RK-MCU hat einen 500 W Verstärker integriert, über den bis zu 8 integrierte AB Lautsprecherlinien gespeist werden können. Darüber hinaus verfügt die Steuerzentrale über zahlreiche Ein- und Ausgänge für verschiedene Funktionen. Somit können ohne zusätzliche Erweiterungen eine Vielzahl von Applikationen realisiert werden. Das minimierte den Aufwand für Installation, Inbetriebnahme und sorgt für minimale Kosten.

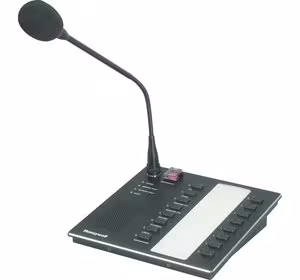

INTEVIO Durchsagesprechstelle RK-MIC und Tastenerweiterungsmodule Die Durchsagesprechstelle RK-MIC wird im Sprachalarmsystem INTEVIO für Durchsagen verschiedenster Art, Auswahl von Audioquellen, einspielen von Hintergrundmusik, einstellen der Lautstärke, usw. verwendet. Die Durchsagesprechstelle RK-MIC verfügt über 8 Funktionstasten und 8 frei konfigurierbare Tasten, einen integrierten Lautsprecher und eine abgedeckte, rote Notfalltaste. Die Funktionstasten sind für regelmäßig genutzte Funktionen wie z. B. Durchsagen, Abschaltung, Aufnahme und Wiedergabe von Sprachmeldungen, Sammelruf, usw. vorgegeben. Die frei konfigurierbaren Tasten können frei für unterschiedliche Funktionen programmiert werden, wie Bereichsvorwahl, Auswahl von vorprogrammierten Durchsagen oder Audioquellen, Einstellung der Lautstärke, usw. Darüber hinaus können die Tasten rastend (Toggle) oder nichtrastend (Press) programmiert und genutzt werden. Mit den Tastenerweiterungsmodulen HMC-K4 oder HMC-K8 kann die Anzahl der Tasten pro Sprechstelle erhöht werden. Vor- und Mithören über internen Lautsprecher an der Sprechstelle Die Sprechstelle RK-MIC verfügt über einen Lautsprecher, mit dem Durchsagen und Sprachmeldungen auf Audiokanal 1 oder Audiokanal 2 vor- bzw. mitgehört werden können. Aufzeichnen und Wiedergabe von Durchsagen Mit der Sprechstelle RK-MIC können Durchsagen vom Benutzer aufgenommen und wiedergegeben werden. Dadurch lässt sich die Anlage effizienter nutzen. Zum Beispiel können in einem Einkaufszentrum oder Supermarkt, Werbedurchsagen direkt vom Benutzer schnell und unkompliziert aktualisiert und angepasst werden. Störungserkennung und Statusanzeige Die Sprechstelle RK-MIC kann selbstständig auf Störungen des Mikrofons, der Anschlussleitungen usw. überwacht werden. Mit den vier am Gerät befindlichen LEDs können Status der Stromversorgung, Sammelstörung, Leitungsstörung und eine aktive Durchsage angezeigt werden. Audioeingang („Line“) An den Audioeingang („Line“) können externe Audiogeräte, wie CD/DVD-Player, Radio, MP3-Player, usw. angeschlossen werden um z.B. Hintergrundmusik oder Werbedurchsagen in die Anlage einzuspielen.

INTEVIO Erweiterungsmodul RK-ZONE8 Das Erweiterungsmodul RK-ZONE8 dient dazu das Sprachalarmsystem INTEVIO um zusätzliche Lautsprecherlinien zu erweitern. Das Erweiterungsmodul RK-ZONE8 verfügt über 16 Lautsprecherlinien, die bereits intern zu 8 AB Lautsprecherlinien zusammen-gefasst sind. Es ist für Ein- oder Zweikanalbetrieb ausgelegt und es können bis zu 15 dieser Erweiterungsmodule angeschlossen werden, so dass das INTEVIO Sprachalarmsystem bis auf 128 AB Lautsprecherlinien ausgebaut werden kann. Weiterhin stellt das Erweiterungsmodul einen „Line“ Audioeingang, 2 „Line“ Audioausgänge, 8 Kontakteingänge und 8 Kontaktausgänge zur Verfügung. Die Kontakteingänge können vom Erweiterungsmodul überwacht werden. Über die Kontaktausgänge können z.B. Meldungen an externe Geräte weitergegeben werden. Der „Line Audioeingang“ dien zum Anschluss von Audioquellen wie CD Spieler um z.B. Hintergrundmusik in das System einspielen zu können. Über die beiden „Line“ Audioausgänge können Audiosignale vom System an externe Geräte ausgegeben werden. An den 24 V (DC) Ausgang können Verbraucher mit geringer Leistung angeschlossen werden. Automatische Fehlerdiagnose Das Erweiterungsmodul RK-ZONE8 verfügt über Fehlerdiagnosefunktionen mit denen, z. B. Haupt- und Ersatzstromversorgung, Prozessor (CPU), angeschlossene Leistungsverstärker, Lautsprecherstromkreise, überwachte Kontakteingänge und Datenleitungen überwacht werden können. Wenn ein Fehler erkannt wird, wird er angezeigt und kann auf dem Display der Steuereinheit RK-MCU mit allen fehlerspezifischen Detailinformationen angezeigt werden. Notbetriebsfunktion Das Sprachalarmsystem INTEVIO verfügt über eine Notbetriebsfunktion über die bei einem Ausfall des Prozessors (CPU) der Steuereinheit RK-MCU noch Durchsagen abgesetzt werden können. Diese Funktion geht über die allgemeinen Anforderungen einschlägiger Normen hinaus und sorgt für eine optimale Ausfallsicherheit.
