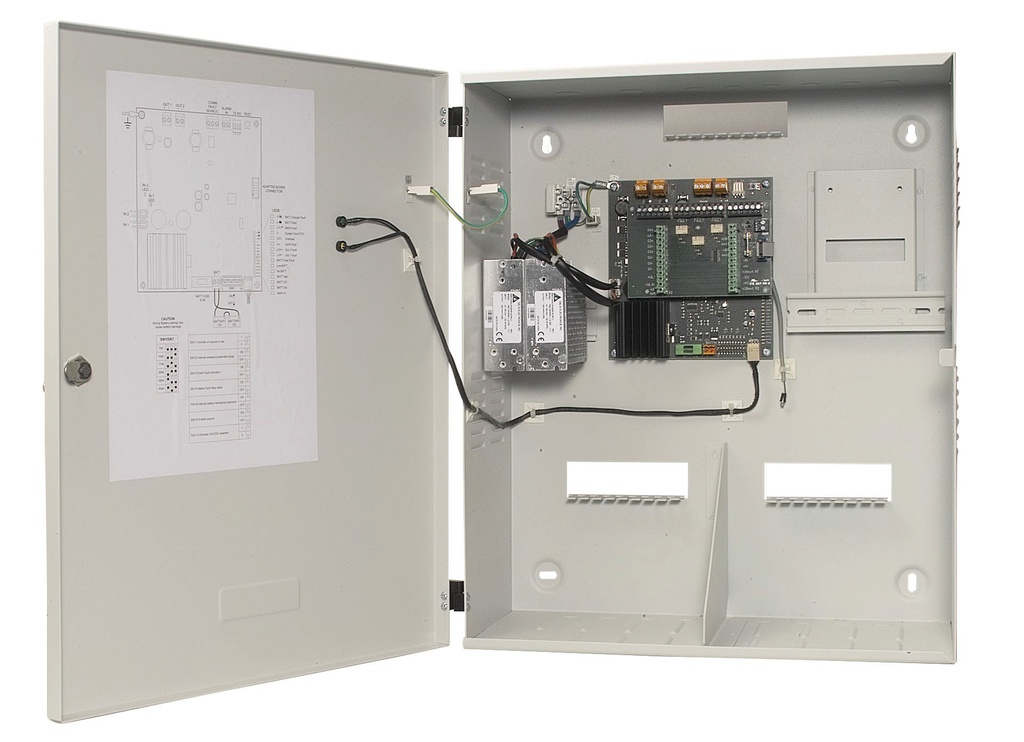

Das externe Netzteil DB-2, eingebaut in einem pulverbeschichteten Metallgehäuse, bietet Stellplatz für bis zu zwei 12 V / 45 Ah Akkumulatoren. Eine Anbindung an die Brandmelderzentralen IQ8Control und FlexES Control kann direkt über die optionale Adapterplatine (Art.-Nr. HLSPS-ADPTR) mit einem esserbus®-Alarmierungskoppler (Art.-Nr. 808623) erfolgen.
Alternativ steht zur Übertragung von Störungen (Netz-, Akku- und Sammelstörung sowie Erdschluss) ein Relaisausgang mit potentialfreiem Wechselkontakt zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung in der abschließbaren Fronttür, interne LEDs zur detaillierten Erkennung von Notstrombetrieb, Einzelüberwachung Akkustörung, Erdschluss, Akku-Tiefentladung sowie Systemfehler und Netzstörung.
Die Einstellungen für Akkukapazitäten und -kombinationen erfolgt über DIP-Schalter auf der Basisplatine des DB-2.
- Modularer Aufbau für Stand Alone- oder esserbus-Betrieb
- 2 Eingänge zur Überwachung externer Einrichtungen
- Auswahl der zu überwachenden Akkus mittels DIP-Schalter
- Optionale Anbindung im esserbus über Adapterplatine mit Alarmierungskoppler
- Einfache Zustandsanalyse über LED-Anzeigen auf der Basisplatine
Nennspannung 230 V AC
Nennfrequenz 50 Hz ... 60 Hz
Ausgangsspannung 20 ... 29 V DC
Ausgangsstrom max. 4 A (ohne Ladevorgang)
Ausgangsstrom 3,8 A (beim Laden eines 7-Ah-Akkustrangs)
Akkukapazität 24 Ah, 26 Ah,38 Ah,45 Ah
Kontaktbelastung Relais 1A / 125 V AC, 60 V DC
Umgebungstemperatur -5 °C ... 40 °C
Schutzart IP 30
Gehäuse Stahlblech pulverbeschichtet
Farbe grau, ähnlich RAL 7035
Gewicht ca. 9 kg (ohne Akkus)
Abmessungen B: 417 mm H: 490 mm T: 206 mm
Leistungserklärung DoP-0755891811
