Zur Installation in staubiger und feuchter Umgebung.
Der IP-Schutz schützt den IQ8Quad, ES Detect Meldersockel gegen Eindringen von Staub und Feuchtigkeit. Er erhöht den Schutz auf IP 42.
Zur einfachen Befestigung an der Oberseite des Sockels ist der IP-Schutz mit einer Klebefolie ausgestattet.

1 VE = 10 Stück

Das uP-Gehäuse für IQ8Quad Meldersockel wird zum Einbau des IQ8Quad und ES Detect Melders in abgehängte Decken eingesetzt oder dort, wo eine verdeckte Montage des Meldersockels (Art.-Nr. 805590, 805591) erforderlich ist. Der Meldersockel zur Aufnahme des IQ8Quad Melders wird in das uP-Gehäuse eingerastet und durch den aufgesetzten Abdeckring nach außen hin optisch abgeschlossen. Der Meldersockel ist somit nicht mehr sichtbar.

Der Feuchtraum-Sockeladapter wurde speziell für die aP-Kabelzuführung durch Kabelschutzrohre konzipiert und verfügt über drei ausbrechbare Eingänge für M20 Kabelverschraubungen (optional). Geeignet für Meldersockel IQ8Quad, ES Detect. Der Feuchtraum-Sockeladapter hat eine Aufnahme für das Beschriftungsfeld 805576, um den Melder individuell zu kennzeichnen.

Schutzart: IP 43
Material: ABS
Farbe: weiß, ähnlich RAL 9010

Wie 805570, jedoch als Rundumschutz.
Schützt zusätzlich gegen seitliches Eindringen, zwischen Melder und Meldersockel, von Feuchtigkeit.
Schutzart: IP 43
Material: Gummi
Farbe: weiß, ähnlich RAL 9010

1 VE = 5 Stück

Die Abdeckkappe schützt die IQ8Quad, ES Detect Meldersockel während der Bauphase oder bei Renovierungsarbeiten vor Verschmutzung.

1 VE = 50 Stück

Kurzschlussfestes Netzgerät mit Meldergruppeneingang, Steuerausgang für Feststelleinrichtungen und stabilisierter Ausgangsspannung zur Verwendung in Feststellanlagen gemäß DIBt. Für Steuerungsaufgaben steht ein potentialfreier Wechslerkontakt zur Verfügung.
Stand-alone Betrieb sowie die Integration in eine Brandmeldeanlage über einen Alarmierungskoppler oder IQ8FCT XS möglich.

- Anbindung von IQ8Quad O-Melder (Art.-Nr. 803371), TD-Melder (Art.-Nr. 803271) und O²T-Melder (Art.-Nr. 803374) DIBt-zugelassen als FSA-Melder
- Autom. Melder anschließbar an der integrierten Meldergruppe
- Integrierte Auslösetaste
- Betriebs- und Brandmeldeanzeige
- Rücksetztaste
- Integrierter Summer und Summer aus Taste
- Integration der Brand- / Auslösemeldung in eine Brandmeldeanlage über den potentialfreien Wechslerkontakt und Alarmierungskoppler 808623 oder IQ8FCT XS 808606
- Auslösung der Feststellvorrichtung auch durch die automatischen Brandmelder einer BMA im Nicht-FSA-Betrieb über Kopplerausgang möglich

Endlospapierdrucker als parallele Registriereinrichtung an einer Brandmelderzentrale FlexES Control.
Die Energieversorgung erfolgt über ein externes Stecker-Netzteil.
Der Drucker kann sowohl als Tischdrucker oder anhand der mitgelieferten Halterung an der Wand, neben der BMZ montiert werden.
Der Anschluss erfolgt über die TTY-Schnittstelle der FlexES Control und IQ8Control.

- Nennspannung: 230 V AC
- Nennfrequenz: 50 Hz ... 60 Hz
- Betriebsspannung: 12 ... 30 V DC
- Stromaufnahme @ 24 V DC: ca. 900 mA
- Gewicht: ca. 0,55 kg
- Abmessungen: B: 110 mm H: 85 mm T: 155 mm

Aufsteckbarer Adapter zur Erweiterung der Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000, sofern die FBF-Informationen nicht Bestandteil des seriellen Protokolls der BMZ sind. Ermöglicht den Anschluss serieller Feuerwehrbedienfelder an BMZ mit parallelem FBF-Anschluss (Umwandlung paralleler Informationen der BMZ 8000 und IQ8Control in serielle)

Stromversorgung über Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000.

Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Abmessungen: B: 44 mm H: 67 mm T: 28 mm

Feuerwehrbedienfeld nach DIN 14661 mit Mikroprozessor für seriellen Anschluss direkt an die BMZ, Fronttürverschluss mit Kastenschloss für Profilhalbzylinder nach DIN 18252, Spannungsversorgung und Steuerung direkt aus der BMZ, Ankopplung über serielle Schnittstelle RS485, Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten, in das System4000 integrierbar. Mit den entsprechenden Adaptern und Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Verschluss: Kastenschloss für bauseitigen Feuerwehr-Halbprofilzylinder (DIN 18252).

VdS-Anerkennung: G213059

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Das Aufputz-Gefahrenmeldetableau ist eine parallele Anzeige- und Bedieneinrichtung für die BMZ FlexES Control und IQ8Control. Individuell programmierbare Bedientasten und LED-Anzeigen garantieren eine auf das Objekt-Schutzziel abgestimmte dezentrale Anzeige und Bedienung. Kapazitive Tasten ermöglichen eine ergonomische Bedienung und Abfrage von Systemzuständen. Die Klartextanzeige der Systemzustände erfolgt in einem grafikfähigen, sechszeiligen Display mit 20 Zeichen je Zeile.

- Anschluss an RS485 Dualschnittstelle
- Kapazitive Bedientastatur
- Wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- Zusatztexte werden aus der BMZ übertragen
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taster zur Eingabebestätigung bei Sonderfunktionen
- 4 LED-Sammelanzeigen (Betrieb, Alarm, Störung, Abschaltung)
- 6 frei programmierbare Tasten zur Makro-Bedienung, die eine frei konfigurierbare - - Abfolge von Bedienabläufen steuert. Z.B. MG1 bis MG50 Ein/Aus.
- 5 frei programmierbare Einzelanzeigen
- akustische Signalisierung
- Historie-Funktion
- Direkte Anbindung an BMZ über RS485-Schnittstelle - max. 1 Gerät
- Anbindung über ADP4000 – max. 16 Geräte

Feuerwehranzeigetableau (FAT) gemäß DIN 14662 als zusätzliche Anzeige zur BMA. Mit den entsprechenden Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Zur redundanten Anschaltung wird zusätzlich der Redundanz-Adapter ADP4000 benötigt. Grafikdisplay mit 6 x 20 Zeichen, LED-Sammelanzeige (Betrieb, Alarm, Störung, Abschaltung). Übernahme verfügbarer Zusatztexte aus dem Protokoll der BMZ FlexES Control oder manuelle Eingabe über die Programmiersoftware PROG4000 für BMZ IQ8Control. Redundant durch Ringbusstruktur für bis zu 20 FAT, Versorgungsspannung und Signalweg werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichender Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung eines Leitungsweges.
Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten.
Programmiersoftware „PROG4000“ im Lieferumfang enthalten.

VdS-Anerkennung: G213058

Betriebsspannung: 10 ... 42 V DC
Ruhestrom @ 12 V DC: ca. 40 mA
Ruhestrom @ 24 V DC: ca. 16 mA
Alarmstrom @ 12 V DC: ca. 45 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart: IP 30
Gehäuse: Stahlblech
Farbe: grau, ähnlich RAL 7032
Gewicht: ca. 3,5 kg
Abmessungen: B: 255 mm H: 185 mm T: 58 mm

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Zusatzmodul zur Anbindung einer Personenrufanlage an eine Brandmeldeanlage Serie 8000/IQ8Control mit ADP-N3E. Um das Personenrufsystem mit einer galvanisch getrennten RS-232-Schnittstelle anzubinden, wird eine ADP-PRS-422 verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

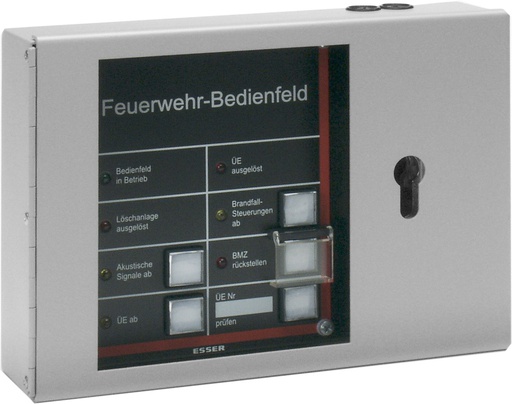

Das Feuerwehrbedienfeld (gemäß DIN 14661) ist eine Zusatzeinrichtung für Brandmeldeanlagen mit Übertragungseinrichtungen zur Feuerwehr. Auf dem Feuerwehrbedienfeld (FBF) befinden sich die wesentlichen Anzeige- und Bedienelemente der Brandmelderzentrale. Dadurch kann die gesamte Alarmbehandlung durch die Feuerwehr ausschließlich über das FBF erfolgen. Eine detaillierte Einweisung der Feuerwehr in die Bedienung der Zentrale ist somit nicht erforderlich. Geeignet zum Anschluss an IQ8Control.
Verschluss: Kastenschloss für bauseitigen Feuerwehr-Halbprofilzylinder (DIN 18252).

VdS-Anerkennung: G 299034

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Dieses Feuerwehrbedienfeld ist nicht zum Anschluss an eine FlexES Control geeignet!

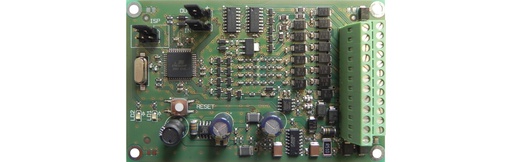

Feuerwehr-Bedienfeld mit Mikroprozessor zum seriellen, überwachten und abgesetzten Betrieb an einer BMZ IQ8Control gemäß DIN 14661 in Verbindung mit der beiliegenden Adapterplatine (ADP-PSW) Art.-Nr. 784755.

Die Adapterbaugruppe ermöglicht das Absetzen des FBF entfernt vom Montageort der BMZ und die damit notwendige Überwachung gemäß DIN 14661:2011-02 und EN 54-13. Geeignet für den seriellen Anschluss eines FBF an ein paralleles Interface der IQ8Control. Befestigungsmaterial (Haftmagneten) für den Einbau in die BMZ ist Lieferbestandteil.

Betriebsspannung: 24 V DC
Abmessungen: B: 100 mm H: 70 mm T: 30 mm

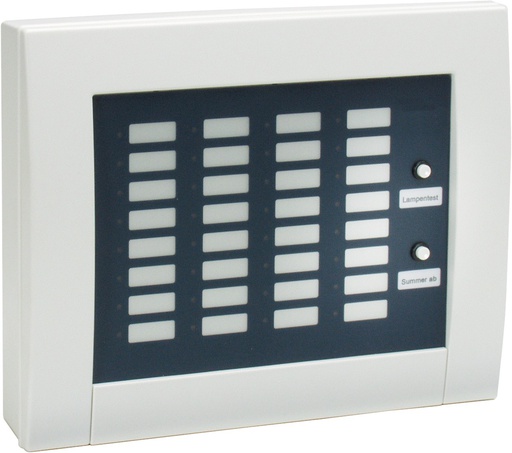

Wie 764790, jedoch mit integriertem und verdrahtetem esserbus®-Koppler 32 LED zum Betrieb als Parallelanzeigetableau für den esserbus®. Zum Anschluss an die esserbus®- und esserbus®-PLus Ringleitung des Brandmeldesystems IQ8Control.

Auf den IQ8Wireless Funksockel wird der jeweilige Brandmelder aufgesetzt. Der Funksockel ermöglicht die Anbindung der IQ8Quad-Melder TM, TD, O, O2T und OTG über eine Funkstrecke an den esserbus®/esserbus®-PLus und integriert sie via Funkkoppler oder -gateway in das Brandmeldesystem. Es können maximal 32 Funksockel pro Funkkoppler bzw. 10 pro Funkgateway zugeordnet werden.

VdS-Anerkennung: G206091

Funksockel geeignet für:
-Thermomaximal-Melder (802171, 802177)
- Thermodifferential-Melder (802271, 803271)
- Optischer Rauchmelder (802371, 803371)
- O²T Multisensor-Melder (802374, 803374)
- OTG Multisensor-Melder (802473)

Funksockel Eigenschaften:
- Einzelidentifizierung des Melders an der Zentrale
- Regelmäßige Überprüfung des Melders auf Funktionalität
- Alarm- und Betriebsanzeige am Melder
- Alarm- und Störungsweiterleitung gemäß EN 54-2
- Einfacher Meldertausch bzw. Batterietausch mit Hilfe des Melderentnahmewerkzeugs
- Störungsmeldung bei Entfernung des montierten Funksockels und des eingesetzten Melders
- Ständige Überwachung der Batteriespannung

Inkl. 4 x 3,6-V-Lithium-Batterien (Art.-Nr. 805597)

Dieses Funkgateway ist speziell für die komfortable und zeitsparende Erweiterung eines bestehenden Brandmeldesystems IQ8Control/FlexES Control konzipiert. Durch das Herausnehmen eines bereits auf dem Ring installierten Melders und das Einsetzen des Funkgateways auf den Standard IQ8 Meldersockel, lassen sich bis zu 10 weitere mit Funksockel ausgerüstete Brandmelder oder 10 adressierbare Handmelder in ein bestehendes System einbringen. Über das universelle Funkinterface können pro Funkgateway bis zu 10 Komponenten mit Alarmgeberfunktion, Alarmgeber IQ8Alarm bzw. Brandmelder IQ8Quad mit integriertem Alarmgeber eingebunden werden. Dies erfolgt ohne erneute Kabelverlegung. Abhängig von den Umgebungsbedingungen sind Reichweiten von bis zu 200 m für die Funkstrecke möglich. Das Funkgateway muss grundsätzlich mit einem IQ8Quad-Melder betrieben werden. Es integriert über den Funksockel oder das Funkinterface die intelligenten IQ8-Funkkomponenten in den esserbus® oder esserbus®-PLus, die damit zu vollständigen einzeladressierbaren Ringbusteilnehmern werden.
Es können bis zu 9 Funkgateways auf einem Ringbus betrieben werden. Jedes Funkgateway verringert die max. Anzahl von esserbus®-Teilnehmern um 12 Stück.

VdS-Anerkennung: G205112

- Funkgateway einsetzbar zwischen installiertem Meldersockel und IQ8Quad-Melder. Keine zusätzliche Verkabelung notwendig
- Geeignet für alle IQ8Quad-Melder ohne Alarmgeber
- Kommunikation mit bis zu 10 Funkteilnehmern
- max. 10 Funksockel
- max. 10 Funkinterface mit IQ8MCP-Handmeldern
- max. 10 Steuergruppen für Funkinterface mit Alarmgebern IQ8Quad/IQ8Alarm
- Alle Funkteilnehmer werden als einzeln adressierbare Teilnehmer in den esserbus®/esserbus®-PLus integriert
- Die Funkteilnehmer können in bis zu 10 Meldergruppen zugeordnet werden
- Bis zu 9 Funkgateways pro Ringleitung
- Alarm- und Störungsweiterleitung gemäß EN 54-2
- Einfacher Meldertausch bzw. Batterietausch mit Hilfe des Melderentnahmewerkzeugs
- Störungsmeldung bei Entfernung des Gateways und des eingesetzten Melders
- Ständige Überwachung der Batteriespannung

Der Funkkoppler ist für die Wandmontage ausgelegt. Er kommuniziert mit bis zu 32 anderen Funkteilnehmern. Dies können Funksockel mit unterschiedlichen Typen von intelligenten automatischen Brandmeldern oder Funkinterface mit Handmeldern bzw. Alarmgebern der IQ8-Familie sein. Der Funkkoppler integriert beim System IQ8Control/FlexES Control über den Funksockel bzw. Funkinterface die intelligenten automatischen Melder (mit und ohne Alarmgeber), Handmelder und Alarmgeber IQ8Alarm in den esserbus®/esserbus®-PLus. Diese werden somit zu Teilnehmern des Ringbusses mit Einzeladressierung. Es können bis zu 10 Funkkoppler auf einem Ringbus betrieben werden. Der Funkkoppler kann auf dem Ringbus sowie auf einer konventionellen Meldergruppe aufgeschaltet oder als Stand-alone-Gerät betrieben werden. Potentialfreie Ausgänge für Sammelstörung und Sammelfeuer stehen zur Verfügung.
Bei dem Brandmeldesystem 8000 sowie bei Systemen der Grenzwertmeldetechnik muss der Koppler mit Hilfe der potenzialfreien Relais angeschaltet werden. Der Funkkoppler benötigt zum Betrieb eine externe Spannungsversorgung.

VdS-Anerkennung: G 205113

- Kommunikation mit bis zu 32 Funkteilnehmern
- max. 32 Funksockel
- max. 10 Funkinterface mit IQ8MCP-Handmeldern
- max. 10 Steuergruppen für Funkinterface mit Alarmgebern IQ8Quad/IQ8Alarm
- Alle Funkteilnehmer werden als einzeln adressierbare Teilnehmer in den esserbus® integriert
- Die Funkteilnehmer können in bis zu 32 Meldergruppen zugeordnet werden Alarm- und Störungsweiterleitung gemäß EN 54-2
- Aufschaltung auf den esserbus®/esserbus®-PLus sowie an eine konventionelle Meldergruppe möglich
- Stand-alone-Betrieb möglich
- Potentialfreie Ausgänge für Sammelstörung und Sammelfeuer

Das Funkinterface ermöglicht die Anbindung der IQ8-Handmelder in der kleinen und großen Bauform sowie aller automatischen Brandmelder und Alarmgeber aus dem IQ8-Portfolio über eine Funkstrecke an den esserbus®/esserbus®-PLus.
Das Funkinterface integriert über den Funkkoppler oder das Funkgateway die intelligenten IQ8-Komponenten in den esserbus®/esserbus®-PLus. Diese werden damit zu vollwertigen einzeladressierbaren Ringbus-Teilnehmern.

VdS-Anerkennung: G 206092

Funk-Interface geeignet für:
- IQ8-Handmelder-Elektronikmodule, große Bauform (Art.-Nr. 804905/804906)
- IQ8-Handmelder komplett, kleine Bauform (Art.-Nr. 804971)
- IQ8-Handmelder-Elektronikmodul, kleine Bauform (Art.-Nr. 804955), nur mit
- Montagerahmen (Art.-Nr. 704967)
- IQ8Quad-Melder (mit und ohne Alarmgeber)
- Alarmgeber IQ8Alarm (Art.-Nr. 8073xx, 8072xx)

Funk-Interface-Eigenschaften:
- Einzelidentifizierung der IQ8-Komponenten an der BMZ
- Regelmäßige Überprüfung der IQ8-Komponenten auf Funktionalität
- Störungsmeldung bei der Entfernung der IQ8-Komponenten an der BMZ
- Betriebsanzeige am IQ8-Handmelder und IQ8Quad-Melder
- Alarm- und Störungsweiterleitung gem. EN 54-2
- Einfacher Melder- und Batterieaustausch über beiliegenden multifunktionalen Schlüssel
- Abgesetzter Betrieb der IQ8-Komponenten über 2-adrige Leitung (max. 3 Meter) möglich
- Kontinuierliche Überwachung des Batteriezustands
- Frühzeitige Batteriewechselanzeige an der BMZ
