Das Funkinterface ermöglicht die Anbindung der IQ8-Handmelder in der kleinen und großen Bauform sowie aller automatischen Brandmelder und Alarmgeber aus dem IQ8-Portfolio über eine Funkstrecke an den esserbus®/esserbus®-PLus.
Das Funkinterface integriert über den Funkkoppler oder das Funkgateway die intelligenten IQ8-Komponenten in den esserbus®/esserbus®-PLus. Diese werden damit zu vollwertigen einzeladressierbaren Ringbus-Teilnehmern.

Der Montagerahmen dient zur Befestigung der Alarmgeber IQ8Alarm auf dem IQ8Wireless Funk-Interface 805601.10/805602.10.
Abmessungen: B: 133 mm H: 133 mm T: 21 mm

Der Montagerahmen dient zur Befestigung der IQ8Quad-Brandmelder mit oder ohne integriertem Alarmgeber auf dem IQ8Wireless-Funkinterface 805602.10.
Abmessungen: B: 133 mm H: 133 mm T: 21 mm

Der IQ8FCT XS kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. (*) Der Koppler IQ8FCT XS wird auf der esserbus® / esserbus®-PLus Ringleitung der Brandmeldesysteme FlexES Control, IQ8Control und Compact angeschlossen. Der IQ8FCT XS verfügt über integrierten Leitungstrenner, Kontakteingang, potentialfreien Relaisausgang und Anschluss für Melderparallelanzeige. Es is keine separate Spannungsversorgung nötig. In der FCT Funktionalität kann z.B. eine Brandschutzeinrichtung an den Relaiskontakt des IQ8FCT XS angeschlossen und angesteuert werden. Über den Kontakteingang können die Endpositionen z.B. einer Brandschutzklappe unter Berücksichtigung der programmierten Laufzeit überwacht werden. In der TAL Funktionalität kann ein externer Schaltkontakt an den Eingang des IQ8FCT XS angeschaltet und überwacht werden. Bei der Aktivierung des Schaltkontaktes werden Adresse und programmierter Zusatztext des IQ8FCT XS angezeigt. Zur Überwachung des Kontaktes können das Alarm- und Überwachungsmodul (Art.-Nr. 804870) oder eine ext. Widerstandskombination eingesetzt werden. Max. Leitungslänge bis zum Kontakt beträgt 500 Meter. Zur externen Anzeige des Auslösezustandes kann eine Melderparallelanzeige (Art.-Nr. 781804, 781814 oder 801824) angeschaltet werden (max. Leitungslänge 100 m). Die Montage kann im Zentralen- oder Verteilergehäuse auf Hutschiene erfolgen oder im optionalen Aufputzgehäuse (siehe Zubehör).
(*) Zur Ansteuerung von Brandschutzeinrichtungen sind die lokalen und regionalen Anforderungen / Vorschriften zu beachten.

VdS-Anerkennung: G 209138

Der IQ8FCT LP kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden.

Der IQ8FCT (graues Gehäuse) stellt wie der IQ8TAL (blaues Gehäuse) einen esserbus®-Koppler mit einem Kontakteingang und einem potenzialfreien Relaisausgang dar. Zur Ansteuerung und Überwachung von Brandfallsteuerungen, beispielsweise Brandschutzklappen. Über programmierbare Laufzeitüberwachung wird das zeitlich ordnungsgemäße Schließen von Brandschutzklappen erkannt und an die Brandmelderzentrale übertragen.

VdS-Anerkennung: G 209138

- Programmierbare Impulssteuerung des Relaisausgangs
- Programmierbare Laufzeitüberwachung bei Ansteuerungen von Brandschutzklappen
- Programmierbarer Relaisausgang NO/NC
- Programmierbare Impulslänge der Relaisansteuerung (für zeitbegrenzte Ansteuerungen)
- Rückmeldeeingang zur Überwachung von Brandfallsteuerungen
- max. 127 IQ8FCT pro Ringleitung möglich

Der Hutschienen-Einbausatz kann in das Zentralengehäuse der BMZ 8000 C/M, IQ8Control C/M nachgerüstet werden. Die Hutschiene ist mit zwei Schrauben auf dem Montageträger befestigt. Mit diesem Einbausatz können maximal zwei Modulgehäuse 788603 (Option) in dem Zentralengehäuse montiert werden.
Abmessungen: B: 175 mm L: 35 mm (Standard-Hutschiene)

An den Eingängen von IQ8TAM, IQ8TAL, IQ8FCT XS/LP kann ein überwachter externer Schaltkontakt angeschlossen werden. Bei der Auslösung des externen Schaltkontakts werden die Adresse und der programmierte Zusatztext des IQ8TAM, IQ8TAL, IQ8FCT XS/LP angezeigt, an dem der externe Kontakt angeschlossen ist.Zur Überwachung dieses Kontakts ist das Alarm- und Überwachungsmodul (Art.-Nr. 804870) für IQ8TAM, IQ8TAL, IQ8FCT XS/LP erforderlich.

Für aP-Montage des Kopplers IQ8FCT XS 808606, besteht aus Gehäuserückteil und Abdeckung.

Für aP-Montage von bis zu 6 Koppler IQ8FCT XS 808606, bestehend aus Gehäuserückteil und Abdeckung.

Zentralenpaket mit zweitem Mikromodulsteckplatz, GEA (64 Gruppen), VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront mit GEA 64 Meldergruppen, deutsch (Art.-Nr.: 786101)
- Peripheriemodul mit 1 Mikromodulsteckplatz (Art.-Nr.: 772477)

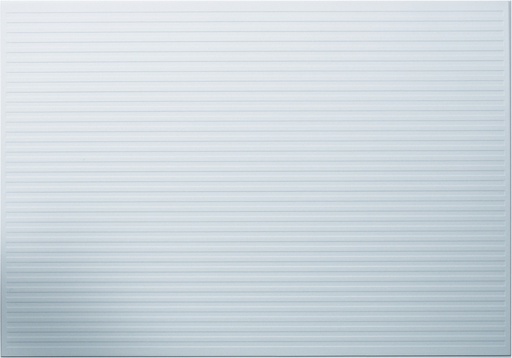

Neutrale Wechselfront für IQ8Control C/M.

1-fach Ringlinien-Modul für max. 127 Prozessanalogmelder Serie 9200 und IQ8Quad unterteilbar in 127 Gruppen.

Komfortable Windows-Programmiersoftware auf CD zur Programmierung der Brandmelderzentralen System 8000, IQ8Control, FlexES Control, und Compact.
Inkl. Fernwartungssoftware zur Bedienung und Zustandsabfrage bei IQ8Control-Brandmelderzentrale.Zur Programmierung wird das Feldbus- und Zentraleninterface PLus 789862.10 benötigt.
Folgende Sprachen werden unterstützt:
Dänisch, Deutsch, Englisch, Französisch, Italienisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch und Ungarisch.

Zum Anschluss des Feldbus- und Zentraleninterface an den BMZ 8007, 8000 C/M, 8008, Gateway, ABIGA und IQ8Control. Mit 4-poligem Spezialstecker.

Die Grundplatine für eine IQ8ControlM

Operating panel card wird in Brandmeldecomputern eingesetzt. Die Bedienteil-Steuerkarte wird für die Ansteuerung der Anzeige- und Bedienfeldkarte (A/B-Karte) am Klapprahmen benötigt. Eine BMZ bietet Platz für eine Bedienteil-Steuerkarte. Die Bedienteil-Steuerkarte wird auf dem Steckplatz Nr. 7 der Rückwandbusplatine montiert. Der Anschluss an die Melde- und Bedienteilkarte auf dem Klapprahmen erfolgt über ein 15 cm langes Flachbandkabel.

Merkmale und Vorteile:
Einfache Installation
Weniger Wartung
Zertifizierungen: VdS1

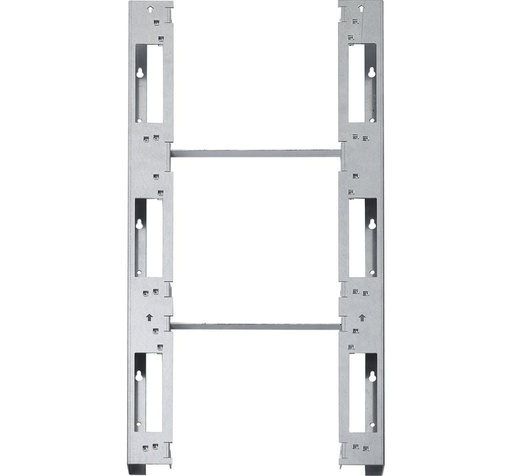

Montage- und Tragegestell für die Wandmontage von Brandmelderzentralen
IQ8Control, ES Line, Compact und FlexES Control mit jeweils drei Gehäuseteilen.
Einfaches Ausrichten und Befestigen an einer Tragwand durch horizontale Abstandsstreben, die nach der Montage entfernt werden können, um die Kabelführung hinter den Gehäusen zu vereinfachen.
Durch zusätzliche Kabeleinführungen können Leitungen seitlich aus Kabel- und Installationskanälen hinter die BMZ geführt werden.
Die BMZ-Gehäuse werden mit metrischen Schrauben am Gestell untereinander befestigt.
Die Anordnung der Käfigmuttern entspricht den Befestigungspunkten für IQ8Control, ES Line, Compact und FlexES Control.

Mit 4 Mikromodulsteckplätzen und 64 Gruppeneinzelanzeigen.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront mit GEA 64 Meldegruppen, deutsch (Art.-Nr.: 786101)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)

Mit 4 Mikromodulsteckplätzen und 192 Gruppeneinzelanzeigen.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- GEA-Front für 192 Meldergruppen (Art.-Nr.: 786000)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)
