Feuerwehr Erstinformation

Feuerwehr-Anzeigetableau Einheitliche und einfache Anzeigeeinrichtung nach DIN 14662, Ausgabe 12/02 für Feuerwehren, mitautomatischer Textübernahme - VdS-Anerkennung G204085 - universell, anschaltbar an alle handelsüblichen Brandmeldeanlagen, sowie vorbereitet für VdS 2105-Anzeigemodul und das Smartryx System

- mit zwei Schnittstellen zur redundanten Anschaltung als Feuerwehr-Erstinformation
- Schnitstelle aIs RS232, RS 485/422 und TT'Y
- 4x20 Zeichen Display hintergrundbeleuchtet
- gleichzeitige Darstellung von 2 Meldungen
- Anzeige von bis zu 10000 Meidungen bei automatischer Textübernahme (plug & play}
- Bedienerführung über beleuchtete Tasten
- akustische Neuwertmeldetechnik mit Abstelleinrichtung
- LED-Anzeigen van Sammelalarm, -störung und -abschaltung
- Vorbereitet für ein VdS 2105-Anzeigemodul der FSD-Informationen "entriegelt" und "Alarm"
- vorbereitet für die Implementierung des SMARTRYX Systems zur Intelligenten Melder-Lokalisierung
- SMS über bauseitiges GSM-Modem übertraghar
- ESPA 4.4.4-Protokoll zur Anschaltung von TK-Anlagen
- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuewehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170 Grad Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP40, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/H/T: ca. 250/180/55 mm
- Gewicht: ca. 3 kg

Feuerwehr-Bedienfeld, Einheitliche und einfache Bedieneinrichtung für Feuerwehren nach DIN 14661 Ausgabe 08/01, mit Universalanschaltung für alle handelsüblichen Brandmeldeanlagen

- im Aufputz-Stahlblechgehäuse mit Klarsichttür
- verschließbar durch bauseitigen Feuerwehr-Profilhalbzylinder nach DIN 18252
- Betriebsspannung: 10 - 28 V DC
- 170° Türöffnungswinkel
- Kabeleinführung mit Zugentlastung durch die Rückwand
- Schutzart IP30, DIN 40050
- Farbe: RAL 7032 (kieselgrau)
- Abmessungen B/HIT ca. 250/180/60 mm
- Gewicht: ca. 3 kg

Redundanzmodul DIN14675 für FAT DIN 14662 und FBF DIN 14675-Schnittstellenmodul mit VdS-Anerkennung G204085 zum redundanten Anschalten eines FATs
(Fabr.SCHRANER) als Feuerwehr-Erstinformation und eines digitalen FBFs (Fabr. SCHRANER) an eine genormte BMZ-Schnittstelle nach DIN 14661

- aus nur einer Kommunikationsschnittstelle der BMZ werden zwei bidirektionale Übertragungswege zum FAT zur Verfügung gestellt
- Die Kommunikationsschnittstelle zur BMZ ist von der redundanten FAT-Schnittstelle galvanisch entkoppelt und bauseitig einstellbar als RS
232/ RS485/ TTY.
- die genormten FBF-Schnittstellen der BMZ wird an das in der BMZ einzubauende Koppelmodul geführt
- die Daten werden am Koppelmodul umgesetzt und adernsparend an die serielle Kommunikationsschnittstelle des FBF's gesendet
- Bei Kurzschluss oder Durchtrennen eines Übertragungsweges wird dies erkannt und an die BMZ gemeldet. Der verbleibende
Übertragungsweg gewährleistet weiterhin eine sichere Funktion.
Die Betriebszustände aller Schnittstellen werden über Statusanzeigen signalisiert.
- Mit dem redundanten Übertragungsweg kann das FAT 700 m von der BMZ abgesetzt werden.
- Das Redundanzmodul wird werkseitig für den zu verwendenden BMZ-Typ vorkonfiguriert und bauseitig im Inneren des BMZ-Gehäuses
montiert.
- Betriebsspannung: 10V bis 28V DC
- Leistung: bis 2 W
- Abmessungen L/B/H: ca. 110/85/35 mm
- Gewicht: ca. 0,5 kg

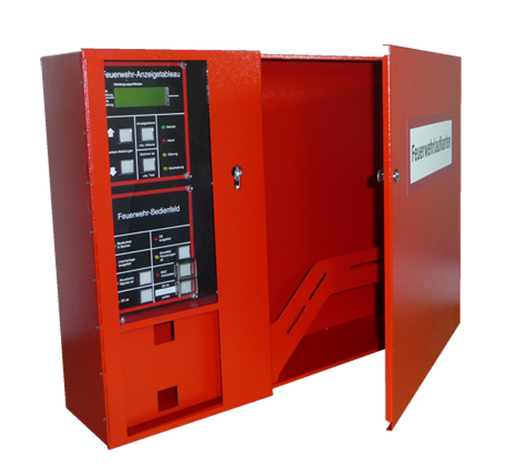

Bedien- und Informationseinheit für die Feuerwehr-Erstinformation, zur Aufputzmontage im Innenbereich. Mit zwei Türen und integriertem FBF direkt unter dem FAT. Depot für 100 oder 150 Feuerwehr-Laufkarten DIN A3, sowie Aufnahme für einen Handmelder (HM).

- Feuerwehr-Anzeigetableau nach DIN 14662 - VdS G204085 - universell anschaltbar mit automatischer Textübernahme, vorbereitet für VdS 2105-Anzeigemodul und SMARTRYX System
- Feuerwehr-Bedienfeld nach DIN 14661 mit VdS-Anerkennung und Universalanschaltung
- FAT und FBF sichtbar hinter Polycarbonatscheibe
- Einbauvorrichtung (140x140 mm) für einen bauseitigen Handfeuermelder
- Depot für 100 oder 150 Stück Feuerwehr-Laufkarten DIN A3, oder 200 oder 300 Laufkarten DIN A4 hochkant
- verschließbar durch bauseitigen Feuerwehr-Profilhalbzylinder nach DIN 18252
- Laufkartendepot (hinter rechter Tür) zusätzlich durch CL1-Schloß verschließbar mit Zwangsöffnung durch Profilhalbzylinder
- Beschriftung: "Feuerwehrlaufkarten" nach DIN 4066
- 170° Türöffnungswinkel
- Kabeleinführung mit Zugentlastung - durch die Rückwand
- Schutzart: IP40, DIN 40050
- Gehäusefarbe: RAL 3000 (Feuerrot)
- Oberfläche: pulverbeschichtet - seidenglänzend
- Struktur: grob
- Abmessungen B/H/T: ca. 702/ 505/102 oder 152 mm
- Gewicht: ca. 18 oder 20 kg

Unterputzmontage mit zusätzlicher Einbauwanne
- Abmessungen umlaufend 20 mm
- Gewicht zusätzlich 12 kg

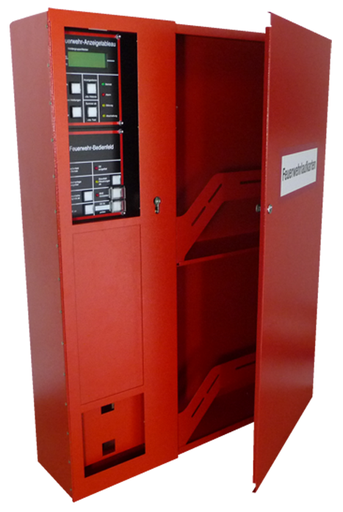

Bedien- und Informationseinheit für die Feuerwehr-Erstinformation, zur Aufputzmontage im Innenbereich. Mit zwei Türen und integriertem FBF direkt unter dem FAT. Depot für 2x100 oder 2x200 Feuerwehr-Laufkarten DIN A3, sowie Aufnahme für einen Handmelder (HM).

- Feuerwehr-Anzeigetableau nach DIN 14662 - VdS G204085 - universell anschaltbar mit automatischer Textübernahme, vorbereitet für VdS 2105-Anzeigemodul und SMARTRYX System
- Feuerwehr-Bedienfeld nach DIN 14661 mit VdS-Anerkennung und Universalanschaltung
- FAT und FBF sichtbar hinter Polycarbonatscheibe
- Einbauvorrichtung (140x140 mm) für einen bauseitigen Handfeuermelder
- Depot für 2x100 oder 2x200 Stück Feuerwehr-Laufkarten DIN A3, oder 400 oder 8000 Laufkarten DIN A4 hochkant
- verschließbar durch bauseitigen Feuerwehr-Profilhalbzylinder nach DIN 18252
- Laufkartendepot (hinter rechter Tür) zusätzlich durch CL1-Schloß verschließbar mit Zwangsöffnung durch Profilhalbzylinder
- Beschriftung: "Feuerwehrlaufkarten" nach DIN 4066
- 170° Türöffnungswinkel
- Kabeleinführung mit Zugentlastung - durch die Rückwand
- Schutzart: IP40, DIN 40050
- Gehäusefarbe: RAL 3000 (Feuerrot)
- Oberfläche: pulverbeschichtet - seidenglänzend
- Struktur: grob
- Abmessungen B/H/T: ca. 702/ 905/117 mm oder 217 mm
- Gewicht: ca. 22 kg oder 30 kg

Unterputzmontage mit zusätzlicher Einbauwanne
- Abmessungen umlaufend 20 mm
- Gewicht zusätzlich 17,5 kg
