Zentralen Grenzwert

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 4 überwachte Meldergruppen
- 4 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 8 überwachte Meldergruppen
- 8 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

- Nennspannung: 230 V AC, 50/60 Hz
- Netzteil: 24 V DC - 1,8A
- max. Akkuplatz: 2 x 7 Ah (bis zu 72h)
- Betriebstemperatur: -5°C bis +45°C
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 356 x 318 x 96 mm
- Gewicht: ca. 2 kg
- Schutzart: IP 30
- Farbe: grau - RAL 7021

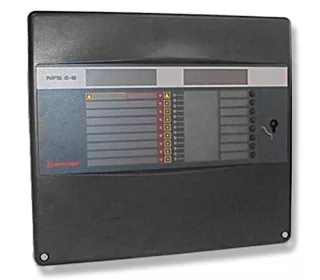

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4

Merkmale:
- 8 überwachte Meldergruppen
- 8 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- Anschluss für Feuerwehrbedienfeld
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen
- Optionale 2-fach-Relaisplatine (Alarm- und Störungsrelais)
- Bis zu 2 Stück 4-fach-Ausgangsplatinen (ÜE und SST) können montiert werden

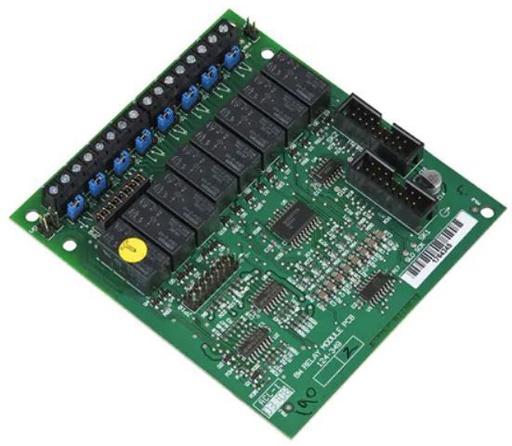

- Bis zu 2 Stück 8-fach-Relaisplatinen können montiert werden

Technische Daten:
- VdS-Nummer: G 209145
- CPD-Nummer: 0786-CPD-20797
- Nennspannung: 230 V AC, 50/60 Hz
- Netzteil: 24 V DC - 1,8A
- max. Akkuplatz: 2 x 7 Ah (bis zu 72h)
- Betriebstemperatur: -5°C bis +45°C
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 356 x 318 x 96 mm
- Gewicht: ca. 2 kg
- Schutzart: IP 30
- Farbe: grau - RAL 702

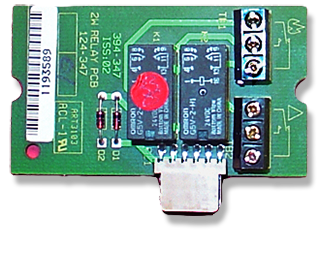

Erweitert die BMZ um 2 potentialfreie Wechsler, die bei Sammelfeuer und Sammelstörung der BMZ automatisch angesteuert werden.

Zum Einbau in die Brandmelderzentralen NFS2, NFS4, NFS8 und NFS8V.

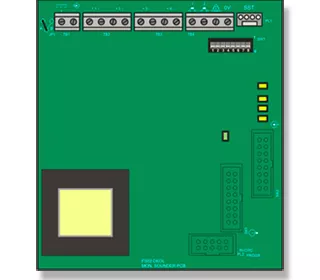

Die 4-fach-Ausgangsplatine erweitert die BMZ um 4 konfigurierbare, leitungsüberwachte Ausgänge nach EN54-13 und 2 konfigurierbare, digitale Eingänge.

Bis zu zwei 4-fach-Ausgangsplatinen können in die BMZ eingebaut werden.

Optionen für die Ausgänge sind:
- Akustik
- ÜE
- Standardschnittstelle Löschen (erfordert RTU01-Platine 020-773)
- Störungs- oder Alarmübertragung

Optionen für die Eingänge sind:
- ÜE-Rückmeldung
- Störungsmeldung übertragen
- Klassenwechsel
- Tag-Betrieb

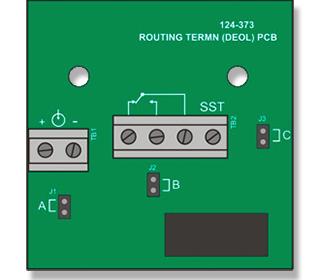

Anwendung DXc1-M und DXc2-M:
Notwendig bei Verwendung des überwachten Störungsausgang der System I/O-Karte 795-132. Das 020-773 soll in ein Gehäuse an der Übertragungseinheit montiert werden.

Anwendung NFS-Reihe:
Diese Platine wird wird in Verbindung mit der 4-fach-Ausgangsplatine 020-772 verwendet und überwacht die Eingangsleitung auf Kurzschluss und Unterbrechung. Notwendig für Ausgänge vom Typ Übertragungseinheit (Wählgerät), Standardschnittstelle Löschen (SST) und überwachter Störungsausgang. Die Platine soll in ein Gehäuse an der Löschanlage oder der Übertragungseinheit montiert werden.

Mikroprozessorgesteuerte Brandmelderzentrale nach EN54-2 und EN54-4
Optional erweiterbar um 2-fach-Relaisplatine 020-713, 8-fach-Relaisplatine 020-747 sowie 4-fach-Ausgangsplatine 020-772

Merkmale:
- 2 überwachte Meldergruppen
- 2 Gruppeneinzelanzeigen Alarm, Störung und Abschaltung
- 2-Meldungsabhängigkeit
- 2 Ausgänge, wahlweise AE-, Feuer- oder Störungsausgang
- 24 V Hilfsspannungsausgang
- 2 Eingänge, wahlweise Start Tag/Nacht-Modus, Evakuierung, Klassenwechsel, Rückmeldung Alarm-/Störungsübertragung oder Rücksetzen

Technische Daten
- CPD-Nummer: 0786-CPD-20797
- Nennspannung: 230 V AC, 50/60 Hz
- Netzteil: 24 V DC - 1,8A
- max. Akkuplatz: 2 x 7 Ah (bis zu 72h)
- Betriebstemperatur: -5°C bis +45°C
- rel. Luftfeuchtigkeit: 5% bis 95% (nicht kondensierend)
- Maße (B x H x T): 356 x 318 x 96 mm
- Gewicht: ca. 2 kg
- Schutzart: IP 30
- Farbe: grau - RAL 7021
