S801051

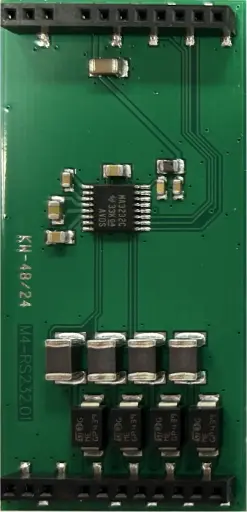

Schnittstellenmodul RS232
Modul mit Schnittstelle RS232 mit galvanischer Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 20 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)
220,00 € 220.0 EUR

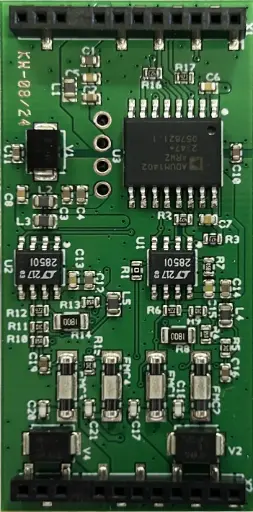

Schnittstellenmodul RS422 / RS485
Modul mit Schnittstelle RS485 ohne galvanische Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 10 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)
220,00 € 220.0 EUR
Schnittstellenmodul TTY
Das Modul mit voreingestellter Schnittstelle M4-TTY und 3.3VDC mit 20Ma.
180,00 € 180.0 EUR
essernet®-Modul 62,5 kBd
Netzwerk-Interface-Modul für max. 16 Netzwerkteilnehmer. Protokoll ähnlich DIN 19245-1 (Profibus). Kunststoff-Schutzgehäuse mit LED-Anzeigen zur schnellen Indikation des Betriebszustandes.
Topologie: Ringstruktur, Unterbrechungs- und Kurzschlusstoleranz.

Technische Daten:
- Betriebsspannung: 24 V DC
- Ruhestrom: ca. 37 mA
- Gewicht: ca. 100 g
- Kabellänge: 1000 m
- Kabel: Fernmeldekabel I Y (St) Y n x 2 x 0.8 mm
- Abmessungen: B: 27 mm H: 93 mm T: 112 mm
837,00 € 837.0 EUR

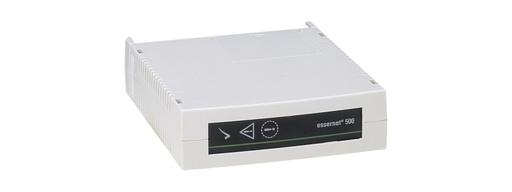

essernet®-Modul 500 kBd
Netzwerk-Interface-Modul für max. 31 Netzwerkteilnehmer. Protokoll ähnlich DIN 19245-1 (Profibus). Kunststoff-Schutzgehäuse mit LED-Betriebsanzeigen zur schnellen Indikation des Betriebszustandes.
Topologie: Ringstruktur, Unterbrechungs- und Kurzschlusstoleranz.

Technische Daten:
- Betriebsspannung: 24 V DC
- Ruhestrom: ca. 37 mA
- Gewicht: ca. 100 g
- Kabellänge: 1000 m
- Kabel: IBM Typ 1 oder vergleichbar
- Abmessungen: B: 27 mm H: 93 mm T: 112 mm
837,00 € 837.0 EUR

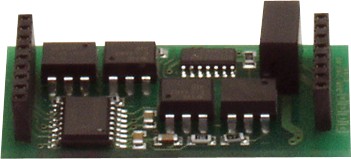

Interface-Modul RS232 / V24
Schnittstelleninterface für das serielle essernet®-Interface.
171,60 € 171.6 EUR

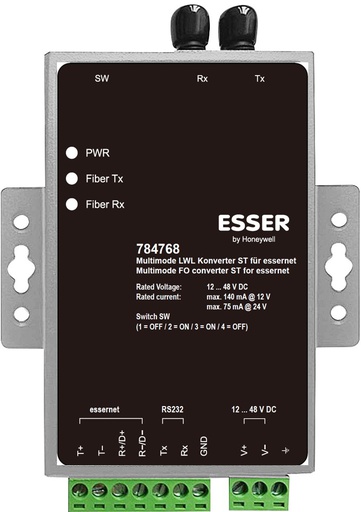

Multimode LWL-Konverter ST für essernet®
Zur Vernetzung von Brandmelderzentralen (BMZ) über LWL. Pro BMZ ist ein essernet®-Modul sowie mindestens ein LWL-Konverter erforderlich. Der LWL-Konverter muss direkt in das Gehäuse der BMZ bzw. im Erweiterungsgehäuse der BMZ oder im Einbauschrank der BMZ montiert werden. Hierzu wird dieser, ohne weitere Befestigungsmittel, direkt auf einer Hutschiene montiert.
Je nach verwendeter Glasfaser sind Entfernungen bis zu 4 km möglich. Geeignet für Multimodefasern G50/125 μm und G62,5/125 μm.
1.738,00 € 1738.0 EUR

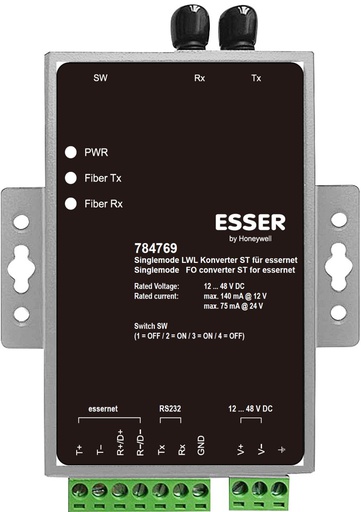

Singlemode LWL Konverter ST für essernet®
Zur Vernetzung von Brandmelderzentralen (BMZ) über LWL ist pro BMZ ein essernet®-Modul sowie mindestens ein LWL-Konverter erforderlich. Der LWL-Konverter muss direkt in das Gehäuse bzw. im Einbauschrank der BMZ montiert werden. Hierzu wird dieser, ohne weitere Befestigungsmittel, direkt auf einer Hutschiene montiert.
1.738,00 € 1738.0 EUR
essernet®-Modul, 62,5 kBd
Netzwerk-Interface-Modul für max. 16 Netzwerkteilnehmer. Protokoll: ähnlich DIN 19245-1 (Profibus) Topologie: Ringstruktur, Unterbrechungs- und Kurzschlusstoleranz.
810,00 € 810.0 EUR
essernet®-Modul, 500 kBd
Netzwerk-Interface-Modul wie essernet®-Ringbus-Modul Art.-Nr. 784840, jedoch für max. 31 Netzwerkteilnehmer.
810,00 € 810.0 EUR

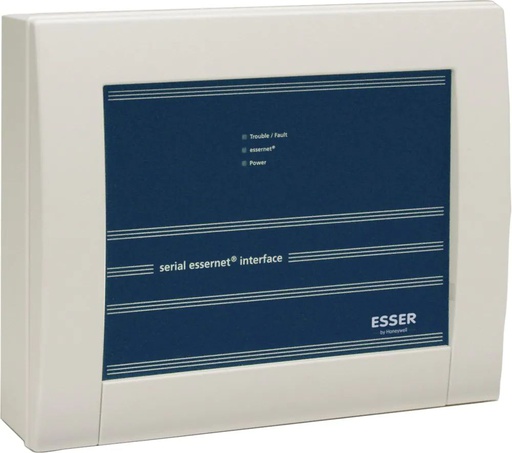

Serielles essernet®-Interface (SEI2)
Das Serielle essernet®-Interface (SEI2) ermöglicht die Anbindung der ESSER-Brandmelderzentralen 800x, IQ8Control und FlexES Control an externe Systeme, die das EDP (ESSER-Daten-Protokoll) unterstützen. Abhängig der gewünschten Anwendung wird die Anbindung über TTY- oder RS232/485-Schnittstelle realisiert. Bei Systemen mit bidirektionaler Datenübertragung besteht zusätzlich die Möglichkeit des Fernwirkens.
Über das essernet®-Modul wird das SEI2 als eigenständiger Teilnehmer in das essernet®-Netzwerk integriert.
1.059,00 € 1059.0 EUR

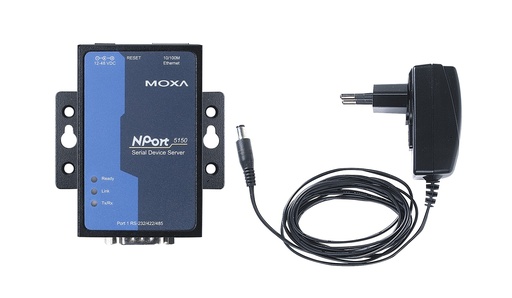

Hardware-Option TCP/IP Konverter
Diese Hardware-Option dient zur Anbindung eines abgesetzten essernet® über ein beispielsweise firmenweites Ethernet-LAN an ein Managementsystem über TCP/IP. Hierbei wird das Gerät als Protokoll-Umsetzer zwischen dem auf dem essernet® befindlichen SEI und der im Ethernet-LAN vorhandenen Management-System eingesetzt.
450,00 € 450.0 EUR
Umschalter für FlexES Control
essernet®-Umschalter für die BMZ FlexES Control mit integriertem esserbus®-Koppler und Spannungskonverter. Die Spannungsversorgung erfolgt über die Brandmelderzentrale.
2.414,00 € 2414.0 EUR

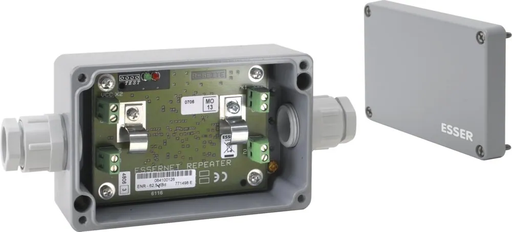

essernet® Repeater, 62,5 kBd

Der essernet®-Repeater ermöglicht es, im essernet® die max. Leitungslänge zwischen zwei Brandmelderzentralen um max. 1.000 m zu erhöhen. Es können bis zu zwei Repeater nacheinander eingesetzt werden.

VdS-Anerkennung: G 202058
867,00 € 867.0 EUR

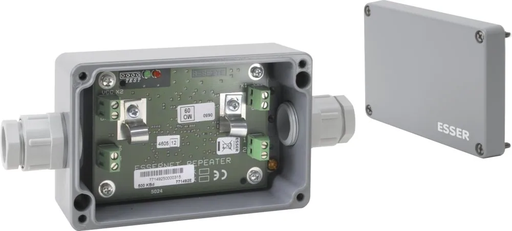

essernet® Repeater, 500 kBd

Wie 784865, jedoch 500 kBd Baudrate. Als Verbindungsleitungen werden Kabel IBM-Typ 1, -Typ 2 oder -Typ 6 eingesetzt.

VdS-Anerkennung: G 202058
1.074,00 € 1074.0 EUR

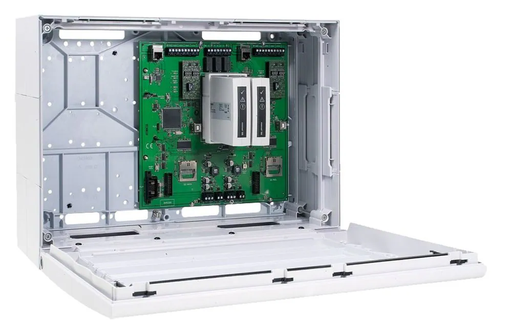

Serielles essernet®-Interface redundant (SEI2red) 500 kBd
Das serielle essernet®-Interface redundant (SEI2red) verbindet ESSER Brandmelderzentralen mit Managementsystemen oder anderen essernet-Subnetzwerken.
Bis zu 31 Geräte @ 500 kBd (SEI1, SEI2, BMZ FlexES Control) können nach den bekannten Netzwerkregeln konfiguriert werden, d. h. max. 10 SEI2 + 21 BMZ @ 500 kBd (Backbone) und bis zu 300 Panels in zehn Subnetzen (jedes mit max.30Panels /und einem SEI2/SEI2red - 31 essernet nodes). Gesamtsystem = 321 Zentralen (Backbone und Subnetze).
5.564,00 € 5564.0 EUR

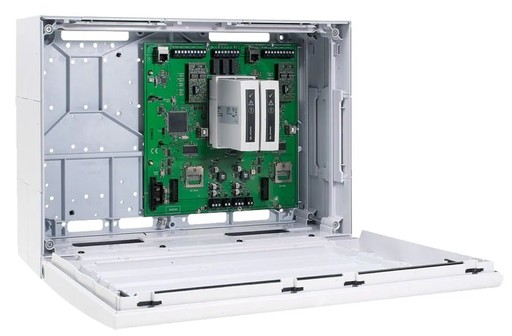

Serial essernet Interface redundant (SEI2red) 62.5 kBd
Das serielle essernet-Interface redundant (SEI2red) verbindet ESSER Brandmelderzentralen mit Managementsystemen oder anderen essernet-Subnetzwerken.

Bis zu 16 Geräte @ 16,5 kBd (SEI1, SEI2, BMZ FlexES Control) können nach den bekannten Netzwerkregeln konfiguriert werden, d. h. max. 10 SEI2 + 6 BMZ @ 16.5 kBd (Backbone) und bis zu 150 Panels in zehn Subnetzen (jedes mit max. 15 Panels / und einem SEI2/SEI2red - 16 essernet nodes), Gesamtsystem = 156 Zentralen (Backbone und Subnetze).Die SEI2 des Backbone müssen als Sub-Zentralen konfiguriert werden.

Zusammen mit den bis zu 10 Subnetzen wird ein hierarchisches System gebildet, welches Statusmeldungen vom Subnetz an den Backbone und Befehle vom Backbone an das Subnetz sendet. Befehle für Primärleitungen (vom Backbone zum Subnetz) müssen je nach System mit Befehlsfiltern gesperrt werden. Statusmeldungen (Nachrichten) im Backbone, die an den Router gesendet werden, müssen ebenfalls mit Filtern blockiert werden. Die Übertragung von Statusmeldungen und Befehlen von einem Subnetz zum anderen ist nicht möglich. Die Subnetze sind untergeordnet, und ihre Informationen werden an den übergeordneten Backbone gesendet. Im Backbone werden diese Informationen nach den bekannten Netzregeln ausgewertet, protokolliert und verknüpft.

Die essernet-Module (MAIN und RED./redundant) sind werksseitig im SEI2red enthalten und werden für die Verbindung mit anderen essernet-Geräten benötigt.

Der Einsatz von SEI2/SEI2red in Backbone-Objekten oder zur Anbindung von DTS (Distributed Temperature Sensing/Linear Heat Detection) erfordert eine Projektprüfung und Freigabe durch die Abteilung TSC (Technical Solution Center). Bitte beachten Sie unser separates Freigabeformular im Downloadbereich: “Release form for SEI.2 serial essernet interface”!

Alle folgenden Module sind mit elektrischer Isolierung und Verpolungsschutz ausgestattet. Für den redundanten Einsatz sind zwei gleiche Module erforderlich.
5.407,00 € 5407.0 EUR
