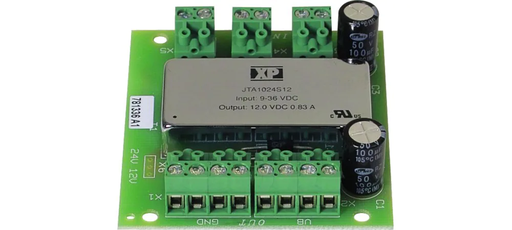

Der Konverter stellt eine galvanisch getrennte 12 V Spannungsversorgung für einen Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788603, 788650.10 und 788651.10 integriert werden. Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

VdS-Anerkennung: G 206006

- Galvanische Trennung von Gleichspannungspotenzialen
. Spannungsinterface beispielsweise für den 12 V DC Betrieb von Kopplern an einer Löschmittel-Ansteuereinrichtung 8010 Serie 3
- Anschlussklemmen bis max. 1,5 mm²
- Kurzschlussfest

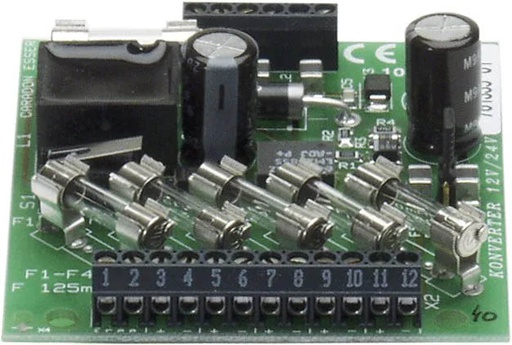

Der Konverter stellt eine 24-V-Spannungsversorgung für Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen 12-V-Netzteil zugeführt. Beim Einbau in die BMZ (mit Einbausatz 788605) kann das Modul bis zu vier Sondermelder mit je maximal 125 mA versorgen oder optional einen Sondermelder mit bis zu 500 mA. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788650.10 und 788651.10 integriert werden.

VdS-Anerkennung: G 201024

Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

Betriebsspannung: 9 ... 15 V DC
Ausgangsspannung: 24 V DC ± 10 %
Ausgangsstrom: max. 500 mA (oder 4 x 125 mA)
Umgebungstemperatur: -10 °C ... 50 °C
Lagertemperatur: -15 °C ... 55 °C
Rel. Luftfeuchte: < 95 %
Schutzart: IP 40 (im Gehäuse)
Gewicht: ca. 150 g
Abmessungen: B: 65 mm H: 72 mm T: 20 mm
Leistungserklärung: DoP-20616130701

Der Konverter stellt eine galvanisch getrennte 24-V-Spannungsversorgung für einen Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788603, 788650.10 und 788651.10 integriert werden. Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

VdS-Anerkennung: G 206006

- Galvanische Trennung von Gleichspannungspotenzialen
. Spannungsinterface beispielsweise für den 24 V DC Betrieb von Kopplern an einer Löschmittel-Ansteuereinrichtung 8010 Serie 3
- Anschlussklemmen bis max. 1,5 mm²
- Kurzschlussfest
