Akustisch

Akustischer Signalgeber gem. EN54-3 mit 64 wählbaren Tönen und drei unabhängig steuerbaren Alarmstufen.
Die Lautstärke ist in 20 dB-Stufen per Potentiometer einstellbar.
Die Konfiguration erfolgt über einen 6-Wege-DIP-Schalter.

- 119 dBA in 1 m bei DIN-Ton
- 64 Töne
- 20 dBA Lautstärkeregelung
- 3 fernschaltbare Alarmstufen
- Regelbare Lautstärke
- Wand- und Deckenmontage
- Hohe Schutzklasse
- Ideal für Industrieanwendungen

Allgemeine technische Daten:
Betriebsspannung: 10 ... 60 V DC
Alarmstrom: 120 mA ... 550 mA (0,5 A @24 V DC, DIN-Ton)
Umgebungstemperatur: -25 °C ... 70 °C
Schutzart: IP 66 Gehäuse ABS
Spezifikation: EN 54-3
Abmessungen: B: 166.3 mm H: 166,3 mm T: 149,5 mm (Tiefe inkl. 38,6 mm Befestigung)

Signalgeber nach DIN33404-3 zum Unterbau unter Meldersockel mit Relaisausgang oder Ansteuerung durch Alarmierungskoppler. Drei wählbare Signaltöne, sowie maximale Lautstärke im Signalgebersockel einstellbar.
Größen- und befestigungskompatibel zu Meldersockeln der Serie IQ8Quad.

Der Schallgeber ist speziell für den Einsatz in industriellen Bereichen mit explosionsgefährdeter Umgebung [2G (vormals Zone 1, Gase) und 3G (vormals Zone 2, Gase)] geeignet. Das robuste Aluminium-Druckgussgehäuse ist beständig gegen Umwelteinflüsse und Chemikalien. Der Ex-Schallgeber erfüllt die technischen Forderungen der DIN 33404-3.

- 32 unterschiedliche Töne einstellbar:
- Quarzstabilisierte Tonsynchronisation
- ATEX-zugelassen
- Gehäuse aus Aluminium-Druckguss LM6
- Schalltrichter aus Aluminium selbstverlöschend, ähnlich UL 94 VO

Betriebsspannung: 12 V DC
Stromaufnahme: typ. 195 mA; 170 mA bei DIN-Ton
Stromaufnahme @ 12 V DC: ca. 195 mA
Umgebungstemperatur: -50 °C ... 55 °C
Lagertemperatur: -50 °C ... 70 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 67
Material: Alu-Druckguss LM6
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 3,16 kg
Abmessungen: Ø: 181 mm L: 263 mm

Der Schallgeber ist speziell für den Einsatz in industriellen Bereichen mit explosionsgefährdeter Umgebung (Zone 2 und 22) geeignet. Das robuste Aluminium-Druckgussgehäuse ist beständig gegen Umwelteinflüsse und Chemikalien. Der DS10 erfüllt die technischen Forderungen der DIN 33404-3 "Gefahrensignale für Arbeitsstätten".

VdS-Anerkennung: G 28609

- 9 Tonfolgen programmierbar:
- Dauerton
- Wechselton
- Intervallton
- Sirene
- Feueralarm (unterschiedliche nationale Bestimmungen berücksichtigt)

Betriebsspannung: 11 ... 14 V DC
Stromaufnahme @ 12 V DC: ca. 300 mA
Schallpegel @ 12 V DC: 112 dB(A)
Umgebungstemperatur: -25 °C ... 55 °C
Lagertemperatur: -40 °C ... 70 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 66, IP 67
Material: Alu-Druckguss GD-AI Si12 Cu
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 1,95 kg
Spezifikation: EN 54-3
Abmessungen: B: 150 mm H: 150 mm T: 143 mm

Zertifiziert nach EN 54-3
Schutzart IP 66
Schagfestes Gehäuse (IK08)
Töne: 80
Tonstufen: 4 Tonstufen extern ansteuerbar
Einsetzbar unter allen Klimabedingungen (-40 °C bis +55 °C)
Internationale Zulassungen: UL, GOST, VdS, CNBOP und CPD
Fehlerhafte Montage praktisch ausgeschlossen
Deutlich kürzere Montage- und Installationszeiten
Extrem hoher akustischer Wirkungsgrad und Durchdringung akustischer Hindernisse

Betriebsspannung: 10 - 60 V DC / 18 - 60 V DC (EN54-3)
Stromaufnahme @ 24 V DC: ca. 282 (DIN-Ton) mA
Schallpegel @ 24 V DC: 117 dB(A)
Anschlussklemmen: 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 Umgebungstemperatur: -40 °C ... 55 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 66 (EN60529)
Material: PC/ ABS Blend
Farbe: rot RAL 3000
Gewicht: ca. 1,05 g
Spezifikation : EN 54-3 akustischer Signalgeber
Abmessungen: B: 214 mm H: 170 mm T: 156 mm

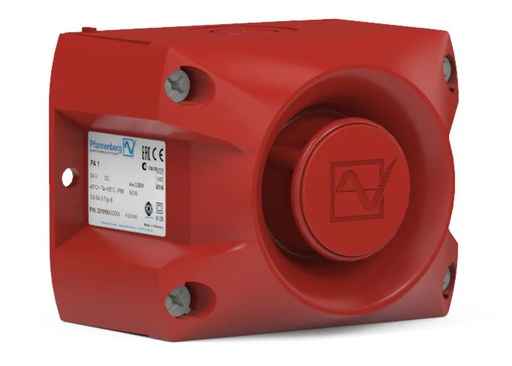

Der PA 1 ist nach EN 54-3 zertifiziert und deckt einen Bereich bis max. 105 dB (A) ab. Wie alle Schallgeber der PATROL® Serie ist der PA 1 dank zahlreicher Zulassungen (UL, GOST, VdS und CPD) für den Einsatz in jeglichen Ländern geeignet. Zur Anwendung kommt er in fast allen Applikationen, Gebäuden, Industriehallen sowie im Innen- und Außenbereich. Ein extrem hoher akustischer Wirkungsgrad und eine hohe Durchdringung akustischer Hindernisse ermöglichen eine Reduzierung der Anzahl der benötigten Schallgeber und können somit zu einer Kostenersparnis führen. Zahlreiche vorteilhafte Eigenschaften wie u.a. unverlierbare und in der Lage fixierte Verschlusselemente, eine angespritzte und damit unverlierbare Gehäusedichtung, gedoppelte Anschlussklemmen für 2,5 mm² Leitungen mit Aderendhülsen und eine elektrische Kontaktierung ausschließlich im montierten Unterteil, ermöglichen eine schnellere und deutlich sicherere und fehlerfreie Montage

Technische Daten:
- Betriebsspannung: 10 – 57 V DC / 18 -57 V DC (EN54-3)
- Stromaufnahme @ 24 V DC: ca. 38 (DIN-Ton) mA
- Zulassung: 0786-CPD-21182
- Schallpegel @ 24 V DC: 105 dB(A)
- Anschlussklemmen: 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14
- Umgebungstemperatur: -40 °C ... 55 °C
- Rel. Luftfeuchte: < 90 %
- Schutzart: IP 66 (EN60529)
- Material: PC/ ABS Blend
- Farbe: rot RAL 3000
- Gewicht: ca. 270 g
- Spezifikation: EN 54-3 akustischer Signalgeber
- Abmessungen: B: 109 mm H: 86 mm T: 80 mm

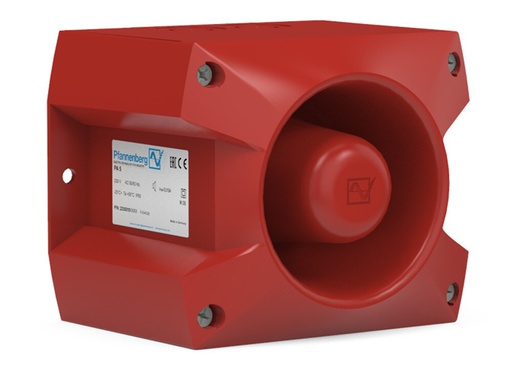

Der PA 5 ist nach EN 54-3 zertifiziert und deckt einen Bereich bis max. 107 dB (A) ab. Wie alle Schallgeber der PATROL® Serie ist der PA 5 dank zahlreicher Zulassungen (UL, GOST, VdS und CPD) für den Einsatz in jeglichen Ländern geeignet. Zur Anwendung kommt er in fast allen Applikationen, Gebäuden, Industriehallen sowie im Innen- und Außenbereich. Ein extrem hoher akustischer Wirkungsgrad und eine hohe Durchdringung akustischer Hindernisse ermöglichen eine Reduzierung der Anzahl der benötigten Schallgeber und können somit zu einer Kostenersparnis führen. Zahlreiche vorteilhafte Eigenschaften wie u.a. unverlierbare und in der Lage fixierte Verschlusselemente, eine angespritzte und damit unverlierbare Gehäusedichtung, gedoppelte Anschlussklemmen für 2,5 mm² Leitungen mit Aderendhülsen und eine elektrische Kontaktierung ausschließlich im montierten Unterteil, ermöglichen eine schnellere und deutlich sicherere und fehlerfreie Montage

Technische Daten:
- Betriebsspannung: 10 – 57 V DC / 18 -57 V DC (EN54-3)
- Stromaufnahme @ 24 V DC: ca. 38 (DIN-Ton) mA
- Zulassung: 0786-CPD-21182
- Schallpegel @ 24 V DC: 105 dB(A)
- Anschlussklemmen: 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14
- Umgebungstemperatur: -40 °C ... 55 °C
- Rel. Luftfeuchte: < 90 %
- Schutzart: IP 66 (EN60529)
- Material: PC/ ABS Blend
- Farbe: rot RAL 3000
- Gewicht: ca. 643 g
- Spezifikation: EN 54-3 akustischer Signalgeber
- Abmessungen: B: 163 mm H: 135 mm T: 132 mm

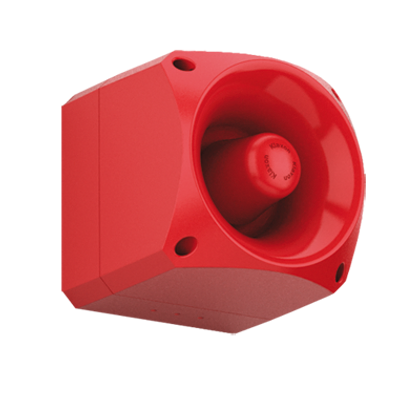

Akustischer Signalgeber gem. EN54-3 mit 64 wählbaren Tönen und drei unabhängig steuerbaren Alarmstufen.
Die Lautstärke ist in 20 dB-Stufen per Potentiometer einstellbar.
Die Konfiguration erfolgt über einen 6-Wege-DIP-Schalter.

- 119 dBA in 1 m bei DIN-Ton
- 64 Töne
- 20 dBA Lautstärkeregelung
- 3 fernschaltbare Alarmstufen
- Regelbare Lautstärke
- Wand- und Deckenmontage
- Hohe Schutzklasse
- Ideal für Industrieanwendungen

Allgemeine technische Daten:
- Betriebsspannung: 10 ... 60 V DC
- Alarmstrom: 120 mA ... 550 mA (0,5 A @24 V DC, DIN-Ton)
- Schalldruck: bis zu 120 dB (A) @ 1 m
- Schalldruck bei DIN-Alarm: 119 dB (A) @ 1 m
- Umgebungstemperatur: -25 °C ... 70 °C
- Schutzart: IP 66 Gehäuse ABS
- Spezifikation: EN 54-3
- VdS G 210106
- Abmessungen: B: 166.3 mm H: 166,3 mm T: 149,5 mm (Tiefe inkl. 38,6 mm Befestigung)

Akustischer Signalgeber mit bis zu 116 dB (A) @ 1 m. VdS-Anerkennung G210103

Die Montage erfolgt im 2-Step System. Die komplette Verdrahtung erfolgt im Meldersockel. Anschließend wird der Signalgeberkopf, welcher die gesamte Elektronik beinhaltet, mittels 4 ¼ Dreh-Rastschrauben aufgesetzt.

- Spannungsversorgung: 10-60 V DC
- Schalldruck: bis zu 116 dB (A) @ 1 m
- Schalldruck bei DIN-Alarm: 110 dB (A) @ 1 m
- 64 Töne / Tonfolgen
- 3 Alarm-Stufen
- Schutzklasse: IP66
- Gehäusefarbe: rot
- B x H x T [mm]: 166 x 166 x 150
- Gewicht [kg]: 1,1
- Temp. Bereich:
- 25°C bis + 70°C
- DIN EN 54-3
- VdS G 210103
