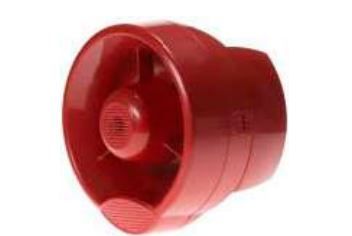

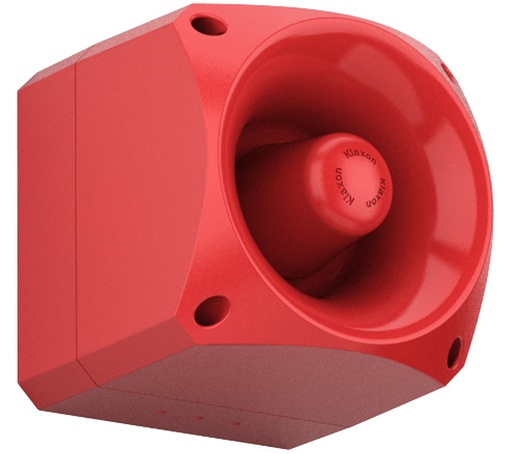

Akustischer Signalgeber gem. EN54-3 mit 64 wählbaren Tönen und drei unabhängig steuerbaren Alarmstufen.
Die Lautstärke ist in 20 dB-Stufen per Potentiometer einstellbar.
Die Konfiguration erfolgt über einen 6-Wege-DIP-Schalter.

- 119 dBA in 1 m bei DIN-Ton
- 64 Töne
- 20 dBA Lautstärkeregelung
- 3 fernschaltbare Alarmstufen
- Regelbare Lautstärke
- Wand- und Deckenmontage
- Hohe Schutzklasse
- Ideal für Industrieanwendungen

Allgemeine technische Daten:
Betriebsspannung: 10 ... 60 V DC
Alarmstrom: 120 mA ... 550 mA (0,5 A @24 V DC, DIN-Ton)
Umgebungstemperatur: -25 °C ... 70 °C
Schutzart: IP 66 Gehäuse ABS
Spezifikation: EN 54-3
Abmessungen: B: 166.3 mm H: 166,3 mm T: 149,5 mm (Tiefe inkl. 38,6 mm Befestigung)

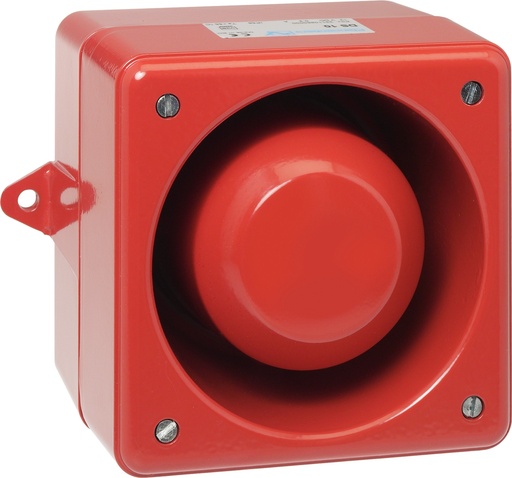

Der Schallgeber ist speziell für den Einsatz in industriellen Bereichen mit explosionsgefährdeter Umgebung (Zone 2 und 22) geeignet. Das robuste Aluminium-Druckgussgehäuse ist beständig gegen Umwelteinflüsse und Chemikalien. Der DS10 erfüllt die technischen Forderungen der DIN 33404-3 "Gefahrensignale für Arbeitsstätten".

VdS-Anerkennung: G 28609

- 9 Tonfolgen programmierbar:
- Dauerton
- Wechselton
- Intervallton
- Sirene
- Feueralarm (unterschiedliche nationale Bestimmungen berücksichtigt)

Betriebsspannung: 11 ... 14 V DC
Stromaufnahme @ 12 V DC: ca. 300 mA
Schallpegel @ 12 V DC: 112 dB(A)
Umgebungstemperatur: -25 °C ... 55 °C
Lagertemperatur: -40 °C ... 70 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 66, IP 67
Material: Alu-Druckguss GD-AI Si12 Cu
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 1,95 kg
Spezifikation: EN 54-3
Abmessungen: B: 150 mm H: 150 mm T: 143 mm

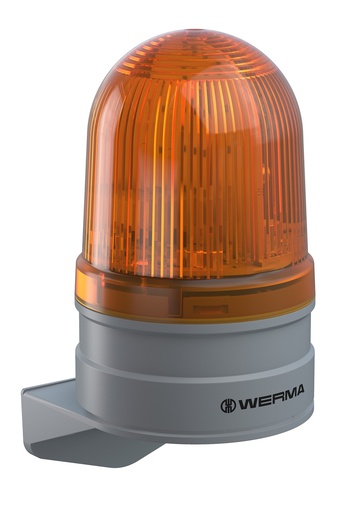

Blitzleuchte mit bernsteinfarbener Kalotte.

- Betriebsspannung: 12 ... 24 V DC AC/DC
- Lichtquelle: LED
- Alarmstrom: 120 mA @12 V DC / 140 mA @24 VDC
- Umgebungstemperatur: -30 °C ... 60 °C
- Schutzart: IP 66
- Gehäuse: PC / ABS
- Farbe: grau (Gehäuse), rot (Leuchtfarbe), orange (Kalotte)
- Gewicht: ca. 170 g
- Optisches Signalbild: Rundum
- Lebensdauer: optisch min. 50.000 h
- Drehfrequenz: 180 U/min
- Abmessungen: Ø: 85 mm H: 130 mm Ø: 85 mm H: 196 mm (mit Wandhalterung)

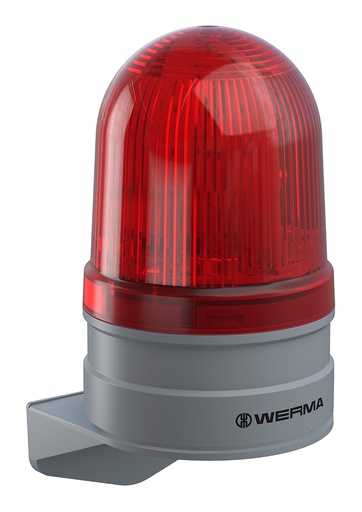

Blitzleuchte mit roter Kalotte.

- Betriebsspannung: 12 ... 24 V DC AC/DC
- Lichtquelle: LED
- Alarmstrom: 120 mA @12 V DC / 140 mA @24 VDC
- Umgebungstemperatur: -30 °C ... 60 °C
- Schutzart: IP 66
- Gehäuse: PC / ABS
- Farbe: grau (Gehäuse), rot (Leuchtfarbe/Kalotte)
- Gewicht: ca. 170 g
- Optisches Signalbild: Rundum
- Lebensdauer: optisch min. 50.000 h
- Drehfrequenz: 180 U/min
- Abmessungen: Ø: 85 mm H: 130 mm Ø: 85 mm H: 196 mm (mit Wandhalterung)

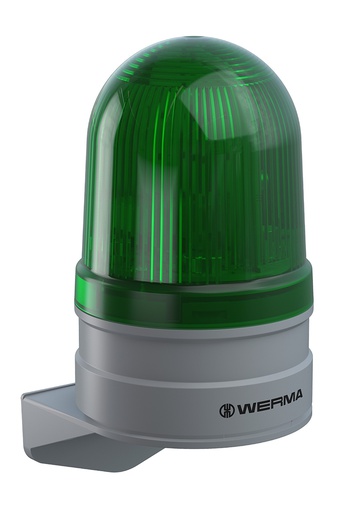

Blitzleuchte mit grüner Kalotte.

- Betriebsspannung: 12 ... 24 V DC AC/DC
- Lichtquelle: LED
- Alarmstrom: 120 mA @12 V DC / 140 mA @24 VDC
- Umgebungstemperatur: -30 °C ... 60 °C
- Schutzart: IP 66
- Gehäuse: PC / ABS
- Farbe: grau (Gehäuse), rot (Leuchtfarbe), grün (Kalotte)
- Gewicht: ca. 170 g
- Optisches Signalbild: Rundum
- Lebensdauer: optisch min. 50.000 h
- Drehfrequenz: 180 U/min
- Abmessungen: Ø: 85 mm H: 130 mm Ø: 85 mm H: 196 mm (mit Wandhalterung)

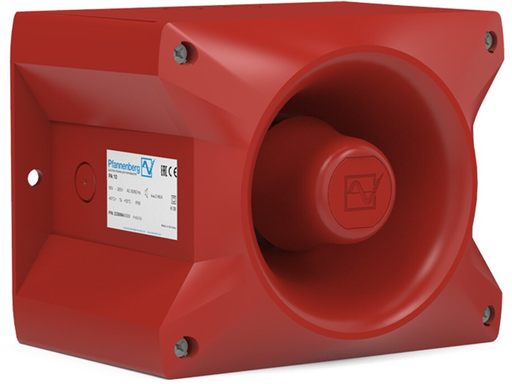

Zertifiziert nach EN 54-3
Schutzart IP 66
Schagfestes Gehäuse (IK08)
Töne: 80
Tonstufen: 4 Tonstufen extern ansteuerbar
Einsetzbar unter allen Klimabedingungen (-40 °C bis +55 °C)
Internationale Zulassungen: UL, GOST, VdS, CNBOP und CPD
Fehlerhafte Montage praktisch ausgeschlossen
Deutlich kürzere Montage- und Installationszeiten
Extrem hoher akustischer Wirkungsgrad und Durchdringung akustischer Hindernisse

Betriebsspannung: 10 - 60 V DC / 18 - 60 V DC (EN54-3)
Stromaufnahme @ 24 V DC: ca. 282 (DIN-Ton) mA
Schallpegel @ 24 V DC: 117 dB(A)
Anschlussklemmen: 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 Umgebungstemperatur: -40 °C ... 55 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 66 (EN60529)
Material: PC/ ABS Blend
Farbe: rot RAL 3000
Gewicht: ca. 1,05 g
Spezifikation : EN 54-3 akustischer Signalgeber
Abmessungen: B: 214 mm H: 170 mm T: 156 mm

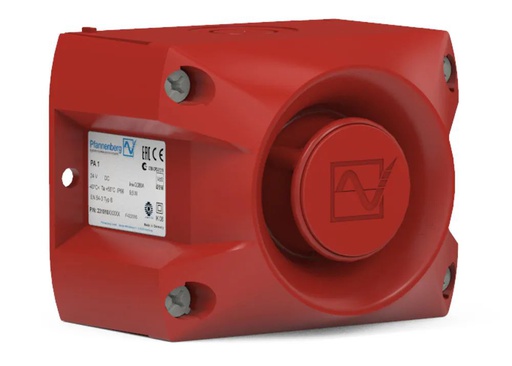

Der PA 1 ist nach EN 54-3 zertifiziert und deckt einen Bereich bis max. 105 dB (A) ab. Wie alle Schallgeber der PATROL® Serie ist der PA 1 dank zahlreicher Zulassungen (UL, GOST, VdS und CPD) für den Einsatz in jeglichen Ländern geeignet. Zur Anwendung kommt er in fast allen Applikationen, Gebäuden, Industriehallen sowie im Innen- und Außenbereich. Ein extrem hoher akustischer Wirkungsgrad und eine hohe Durchdringung akustischer Hindernisse ermöglichen eine Reduzierung der Anzahl der benötigten Schallgeber und können somit zu einer Kostenersparnis führen. Zahlreiche vorteilhafte Eigenschaften wie u.a. unverlierbare und in der Lage fixierte Verschlusselemente, eine angespritzte und damit unverlierbare Gehäusedichtung, gedoppelte Anschlussklemmen für 2,5 mm² Leitungen mit Aderendhülsen und eine elektrische Kontaktierung ausschließlich im montierten Unterteil, ermöglichen eine schnellere und deutlich sicherere und fehlerfreie Montage

Technische Daten:
- Betriebsspannung: 10 – 57 V DC / 18 -57 V DC (EN54-3)
- Stromaufnahme @ 24 V DC: ca. 38 (DIN-Ton) mA
- Zulassung: 0786-CPD-21182
- Schallpegel @ 24 V DC: 105 dB(A)
- Anschlussklemmen: 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14
- Umgebungstemperatur: -40 °C ... 55 °C
- Rel. Luftfeuchte: < 90 %
- Schutzart: IP 66 (EN60529)
- Material: PC/ ABS Blend
- Farbe: rot RAL 3000
- Gewicht: ca. 270 g
- Spezifikation: EN 54-3 akustischer Signalgeber
- Abmessungen: B: 109 mm H: 86 mm T: 80 mm

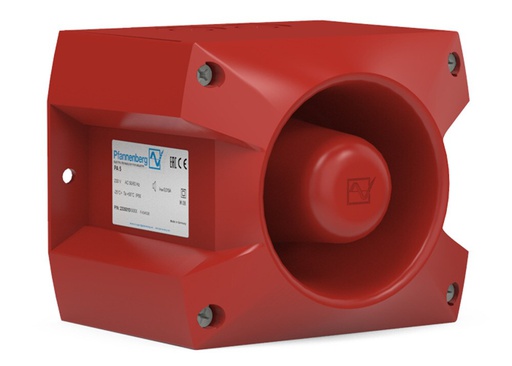

Der PA 5 ist nach EN 54-3 zertifiziert und deckt einen Bereich bis max. 107 dB (A) ab. Wie alle Schallgeber der PATROL® Serie ist der PA 5 dank zahlreicher Zulassungen (UL, GOST, VdS und CPD) für den Einsatz in jeglichen Ländern geeignet. Zur Anwendung kommt er in fast allen Applikationen, Gebäuden, Industriehallen sowie im Innen- und Außenbereich. Ein extrem hoher akustischer Wirkungsgrad und eine hohe Durchdringung akustischer Hindernisse ermöglichen eine Reduzierung der Anzahl der benötigten Schallgeber und können somit zu einer Kostenersparnis führen. Zahlreiche vorteilhafte Eigenschaften wie u.a. unverlierbare und in der Lage fixierte Verschlusselemente, eine angespritzte und damit unverlierbare Gehäusedichtung, gedoppelte Anschlussklemmen für 2,5 mm² Leitungen mit Aderendhülsen und eine elektrische Kontaktierung ausschließlich im montierten Unterteil, ermöglichen eine schnellere und deutlich sicherere und fehlerfreie Montage

Technische Daten:
- Betriebsspannung: 10 – 57 V DC / 18 -57 V DC (EN54-3)
- Stromaufnahme @ 24 V DC: ca. 38 (DIN-Ton) mA
- Zulassung: 0786-CPD-21182
- Schallpegel @ 24 V DC: 105 dB(A)
- Anschlussklemmen: 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14
- Umgebungstemperatur: -40 °C ... 55 °C
- Rel. Luftfeuchte: < 90 %
- Schutzart: IP 66 (EN60529)
- Material: PC/ ABS Blend
- Farbe: rot RAL 3000
- Gewicht: ca. 643 g
- Spezifikation: EN 54-3 akustischer Signalgeber
- Abmessungen: B: 163 mm H: 135 mm T: 132 mm

zertifiziert nach EN 54-23
Schutzart IP 66
schagfestes Gehäuse (IK08)
Manipulationsschutz: Plombierstopfen (optional)
einsetzbar unter allen Klimabedingungen (-40 °C bis +55 °C)
einfach und sicher zu montieren

Technische Daten:
Leistungserklärung: 786-CPD-21219
Betriebsspannung: 10 ... 30 V DC / 18-30 V DC (EN 54-23)
Stromaufnahme @ 24 V DC: ca. 300 mA
Blitzfrequenz: 1 Hz
Blitzfarbe: rot
Lichtstärke: 18 cd
Anschlussklemmen: 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14
Umgebungstemperatur: -40 °C ... 55 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 66 (EN 60529)
Material: PC/ABS Blend (Gehäuse), PC (Haube)
Signalisierungsbereich: 5,6 x 6,1 x 4,9
Montagehöhe Wand: max 2,8m
Montagehöhe Decke: max 4,9m
Farbe: rot RAL 3000
Gewicht: ca. 0,22 kg
Abmessungen mm: 86 x 109 x 80
Spezifikation: EN 54-23 Kat. O

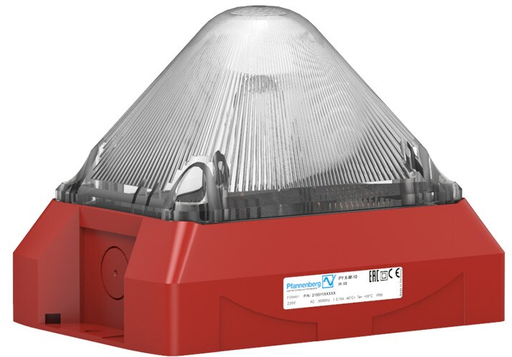

Zertifiziert nach EN 54-23
Schutzart IP 66
Schagfestes Gehäuse (IK08)
Manipulationsschutz: Plombierstopfen (optional)
Einsetzbar unter allen Klimabedingungen (-40 °C bis +55 °C)
Einfach und sicher zu montieren
Blitzleuchten können untereinander synchronisiert betrieben werden

Allgemeine technische Daten:
Leistungserklärung 0786-CPD-21499
Betriebsspannung 18 ... 30 V DC
Stromaufnahme @ 24 V DC ca. 540 mA (1Hz)
Blitzfrequenz 0,5 Hz - 2 HZ
Blitzfarbe klar
Lichtstärke 149 cd
Anschlussklemmen 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 Umgebungstemperatur -40 °C ... 55 °C
Rel. Luftfeuchte < 90 %
Schutzart IP 66 (EN 60529)
Material PC/ABS Blend (Gehäuse), PC (Haube)
Signalisierungsbereich 18 x 22,6 x 10
Montagehöhe Wand max 9m
Montagehöhe Decke max 10m
Farbe rot RAL 3000, Haubenfarbe: klar
Gewicht ca. 440 g
Abmessungen 114 x 166 x 134
Spezifikation EN 54-23 Kat. O

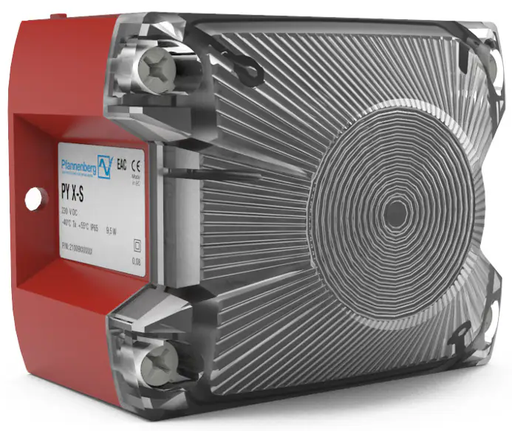

Die kompakte Blitzleuchte der PYRA® Serie bietet aufgrund der effektiven Xenon-Technologie einen größtmöglichen Signalisierungsbereich. Sie passt sich nicht nur vielen Anwendungen an, sondern lässt sich auch sicher und einfach montieren. Zahlreiche vorteilhafte Eigenschaften wie u.a. unverlierbare und in der Lage fixierte Verschlusselemente, eine angespritzte und damit unverlierbare Gehäusedichtung, gedoppelte Anschlussklemmen für 2,5 mm² Leitungen mit Aderendhülsen und eine elektrische Kontaktierung ausschließlich im montierten Unterteil, ermöglichen eine schnellere und deutlich sicherere und fehlerfreie Montage.
Eine schlagfeste Kalotte macht die Leuchte sehr robust und erlaubt den Einsatz für zahlreiche Anwendungen und Zwecke.

- Zertifiziert nach EN 54-23, UL und VdS
- Schutzart IP 66
- Schagfestes Gehäuse (IK08)
- Manipulationsschutz: Plombierstopfen (optional)
- Einsetzbar unter allen Klimabedingungen (-40 °C bis +55 °C)
- Einfach und sicher zu montieren

Technische Daten:
- Leistungserklärung 786-CPD-21219
- Betriebsspannung 10-30 V DC / 18-30 V DC (EN 54-23)
- Stromaufnahme @ 24 V DC ca. 300 mA
- Blitzfrequenz 1 Hz ( 60 Blitze / min)
- Blitzfarbe klar
- Lichtstärke 50 cd
- Anschlussklemmen 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14
- Umgebungstemperatur -40 °C ... 55 °C
- Rel. Luftfeuchte < 90 %
- Schutzart IP 66 (EN 60529)
- Material PC/ABS Blend (Gehäuse),PC (Haube)
- Signalisierungsbereich 10,2 x 11,3 x 8,7
- Montagehöhe Wand max 5,1m
- Montagehöhe Decke max 8,7m
- Farbe rot RAL 3000, Haubenfarbe: klar
- Gewicht ca. 200 g
- Abmessungen 86 × 109 × 80
- EN 54-23 Kat. O

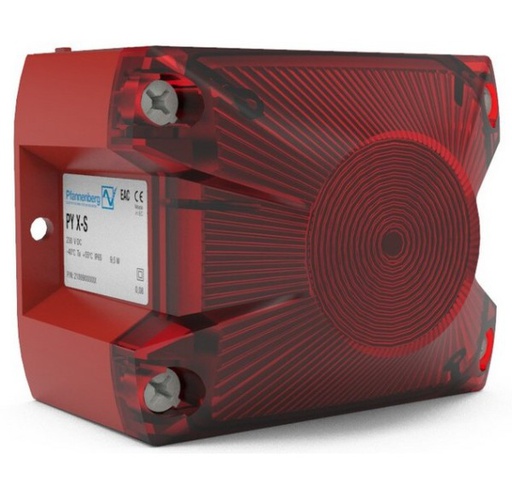

Zertifiziert nach EN 54-23
Schutzart IP 66
Schagfestes Gehäuse (IK08)
Manipulationsschutz: Plombierstopfen (optional)
Einsetzbar unter allen Klimabedingungen (-40 °C bis +55 °C)
Einfach und sicher zu montieren
Blitzleuchten können untereinander synchronisiert betrieben werden

Allgemeine technische Daten:
Leistungserklärung 0786-CPD-21499
Betriebsspannung 18 ... 30 V DC
Stromaufnahme @ 24 V DC ca. 540 mA (1Hz)
Blitzfrequenz 0,5 Hz - 2 HZ
Blitzfarbe rot
Lichtstärke 54 cd
Anschlussklemmen 0,14 - 2,5mm² feindrähtig / AWG24 - AWG 14 Umgebungstemperatur -40 °C ... 55 °C
Rel. Luftfeuchte < 90 %
Schutzart IP 66 (EN 60529)
Material PC/ABS Blend (Gehäuse), PC (Haube)
Signalisierungsbereich 11,2 x 14 x 7
Montagehöhe Wand max 5,6m
Montagehöhe Decke max 7m
Farbe rot RAL 3000, Haubenfarbe: rot
Gewicht ca. 440 g
Abmessungen 114 x 166 x 134
Spezifikation EN 54-23 Kat. O

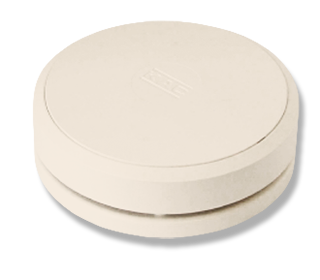

Wenn diese Meldersockel-Sirene ohne
Melder der ECO-Serie betrieben wird,
stehen 2 optionale Abdeckkappen Typ
DBSLID/X zur Verfügung. 3 Töne:
DIN-Ton, Slow Whoop u. Dauerton 800Hz.
Technische Daten:
Betriebsspannung 10 bis 27 VDC
Stromaufnahme bei 24 VDC ca. 8 mA
(DIN-Ton)
12 mA (800 Hz-High)
Schallpegel max. 90 dB(A) (DIN-T.),
max. 92 dB(A) (800 Hz)
Umgebungstemperatur -30 °C BIS 70 °C
Rel. Luftfeuchte 10 bis 93 %
(nicht kondensierend)
Schutzart IP 21C
Farbe weiß
Gewicht ca. 200 g
Abmessungen D: 117 mm H: 30 mm
CE-Zertifikat 0832-CPD-0393

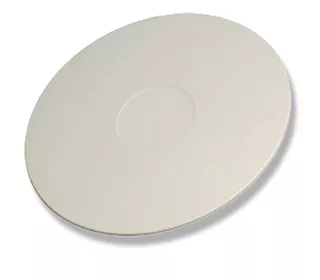

geeignet für Typ NBS3D
Technische Daten:
Farbe weiß
