esserbus®-Alarmierungskoppler Typ 4MG2R
Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung der BMZ IQ8Control/FlexES Control / Compact. Es besteht die Möglichkeit, automatische Standardmelder oder Handmelder ohne Adressierung anzuschließen. Zusätzlich stehen zwei programmierbare Relaisausgänge zur Verfügung. Zum Anschluss von Brandmeldern und zur Ansteuerung von Alarmgebern und Brandfallsteuerungen ist die Überwachung über die EOL-Abschlusselemente (Art.-Nr. 808624/808626) erforderlich. Zur Anschaltung von potenzialfreien Kontakten können die beiliegenden Widerstände benutzt werden.

Die Projektierung der anschaltbaren Alarmgeber erfolgt über ein Berechnungstool, das Bestandteil der Programmiersoftware tools 8000 (ab Version V 1.15) ist. Der esserbus®-Alarmierungskoppler benötigt grundsätzlich eine externe Spannungsversorgung. Für den Betrieb an 12 V DC ist zusätzlich der optionale Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung des esserbus®-Alarmierungskopplers kann in der Betriebsart überwacht programmiert werden. Zur normenkonformen Überwachung der Meldergruppeneingänge ist das Abschlusselement EOL-I (Art.-Nr. 808626) zu verwenden, von angebundenen Alarmgebern das EOL-O (Art.-Nr. 808624).

Bitte beachten Sie: An einem Alarmierungskoppler dürfen gem. VDE0833-2 Brandmelder von maximal einem Meldebereich und Alarm- bzw. Signalgeber eines Alarmierungsbereiches angeschlossen werden.
VdS-Anerkennung: G 210020

Leistungsmerkmale:
- Belegung von nur einer Adresse pro Koppler
- 4 Meldergruppeneingänge
- Konventionelle Anbindung von Standard-Brandmeldern und Signalgebern
- Leitungsüberwachung gem. EN 54-13
- Integrierter Dual-Highspeed-Isolator
- 2 programmierbare Relaisausgänge
- max. 100 esserbus®-Koppler pro Brandmelderzentrale
- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Meldergruppen pro Ringleitung
- Kein Einsatz von EOL-I und EOL-O Abschlusselementen bei BMZ 800x

Pro Relaisausgang:
- max. 10 konventionelle Signalgeber und Blitzleuchten (Berechnungstool der
Service- und Programmiersoftware tools 8000 beachten).

Pro Gruppeneingang:
- max. 30 Automatische Brandmelder Serie 9000 / ES Detect / IQ8Quad ohne
Trenner und mit EOL-I Überwachung
- max. Anzahl Automatische Brandmelder mit 10KOhm Überwachung gem.
Kompatibilitätsliste
- max. 10 Standard Handmelder / MCP / Sondermelder / Manuelle
Auslösevorrichtungen und mit EOL-I Überwachung bzw. mit 10KOhm Überwachung

Technische Daten:
Betriebsspannung 10 ... 28 V DC
Ruhestrom @ 12 V DC ca. 12 mA
Stromaufnahme max. 120 mA @12 V DC
Kontaktbelastung Relais 30 V DC/1 A
Umgebungstemperatur -10 °C ... 50 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40 (im Gehäuse)
Gewicht ca. 28 g
Abmessungen B: 82 mm H: 72 mm T: 20 mm
Leistungserklärung DoP-21057130701
306,00 € 306.0 EUR

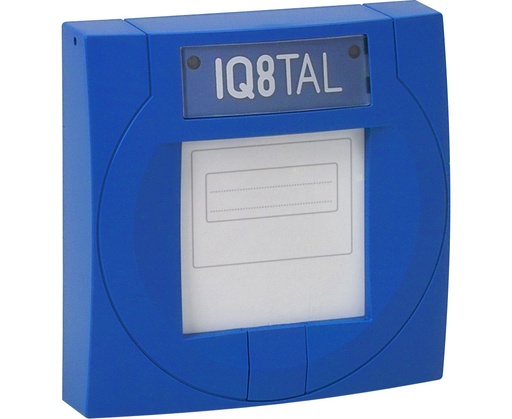

Technischer Alarmbaustein IQ8TAL
Der technische Alarmbaustein IQ8TAL ist ein vollwertiger Busteilnehmer zur Anschaltung an die BMZ IQ8Control und FlexES Control und ermöglicht die Erfassung und Weiterleitung von technischen Alarmen. Der IQ8TAL verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen Relaisausgang. Das Relais kann wahlweise als Öffner oder als Schließer konfiguriert werden. Der IQ8TAL benötigt keine separate Spannungsversorgung. Zur Erhöhung der IP-Schutzart kann das optionale IP-Schutz Kit (Art.-Nr. 704965) verwendet werden. Mit dem beiliegenden Schlüssel kann die Funktionalität des technischen Alarmbausteins getestet werden und der Alarmzustand direkt am IQ8TAL wieder zurückgestellt werden.
VdS-Anerkennung: G 209138

Leistungsmerkmale:
- Ein Kontakteingang und ein potenzialfreier Relaisausgang
- Spannungsversorgung über den Feldbus
- Test- und Resetfunktion
- Optional höherer IP-Schutz
- Inverse-Überwachungsfunktionalität des Eingangs programmierbar (1k Widerstand
Ruhe/10k Widerstand Feuer)
- Integrierter Dual-Highspeed-Isolator
- max. 127 IQ8TAL pro Ringleitung möglich

Technische Daten:
Ruhestrom @ 19 V DC ca. 45 μA
Kontaktbelastung Relais 30 V DC/AC/1 A
Betriebsanzeige grüne LED Alarmanzeige rote LED
Anschlussklemmen max. 1,5 mm² (AWG 30-14)
Anwendungstemperatur -20 °C ... 70 °C
Lagertemperatur -30 °C ... 75 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 43, IP 55 mit 704965 Gehäuse PC/ASA Kunststoff
Farbe blau (ähnlich RAL 5015)
Gewicht ca. 110 g
Abmessungen B: 88 mm H: 88 mm T: 21 mm
B: 88 mm H: 88 mm T: 57 mm (mit Aufputzgehäuse)
Leistungserklärung DoP-20792130701

Zusätzliche Informationen:
- Für die Auf-Putz-Montage wird zusätzlich das Montagegehäuse Art.-Nr. 704981
benötigt.
- Kompatibel mit allen IQ8Control-Systemen mit Firmware V3.08 und tools 8000
V1.14 oder höher.

Lieferumfang:
Widerstände: 2 x 10 k (Abschluss), 1 x 1 k (Alarm), 1 x 6 k8 (Inverse-Betrieb)
146,10 € 146.1 EUR

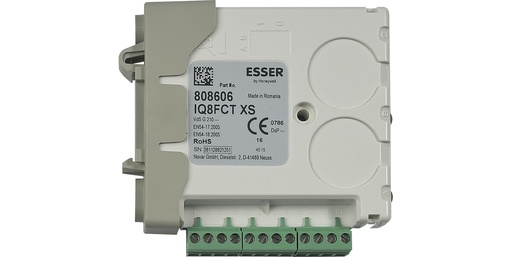

esserbus®-Koppler IQ8FCT XS
Der IQ8FCT XS kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. (*) Der Koppler IQ8FCT XS wird auf der esserbus® / esserbus®-PLus Ringleitung der Brandmeldesysteme FlexES Control, IQ8Control und Compact angeschlossen. Der IQ8FCT XS verfügt über integrierten Leitungstrenner, Kontakteingang, potentialfreien Relaisausgang und Anschluss für Melderparallelanzeige. Es is keine separate Spannungsversorgung nötig. In der FCT Funktionalität kann z.B. eine Brandschutzeinrichtung an den Relaiskontakt des IQ8FCT XS angeschlossen und angesteuert werden. Über den Kontakteingang können die Endpositionen z.B. einer Brandschutzklappe unter Berücksichtigung der programmierten Laufzeit überwacht werden. In der TAL Funktionalität kann ein externer Schaltkontakt an den Eingang des IQ8FCT XS angeschaltet und überwacht werden. Bei der Aktivierung des Schaltkontaktes werden Adresse und programmierter Zusatztext des IQ8FCT XS angezeigt. Zur Überwachung des Kontaktes können das Alarm- und Überwachungsmodul (Art.-Nr. 804870) oder eine ext. Widerstandskombination eingesetzt werden. Max. Leitungslänge bis zum Kontakt beträgt 500 Meter. Zur externen Anzeige des Auslösezustandes kann eine Melderparallelanzeige (Art.-Nr. 781804, 781814 oder 801824) angeschaltet werden (max. Leitungslänge 100 m). Die Montage kann im Zentralen- oder Verteilergehäuse auf Hutschiene erfolgen oder im optionalen Aufputzgehäuse (siehe Zubehör).
(*) Zur Ansteuerung von Brandschutzeinrichtungen sind die lokalen und regionalen Anforderungen / Vorschriften zu beachten.

VdS-Anerkennung: G 209138
179,00 € 179.0 EUR

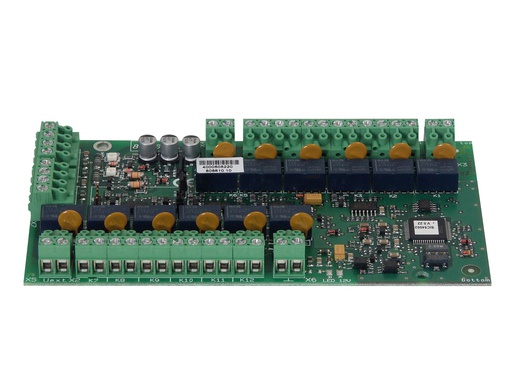

esserbus®-Koppler 12 Relais (8 Bit)
Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung. Mit der 12-fach-Relaisbaugruppe besteht die Möglichkeit, die Anzahl der Ausgänge pro Zentrale zu erweitern. Er kann je nach Zentrale integriert werden oder mit Brandmeldern gemischt betrieben werden. Auf einem Ring sind max. 32 esserbus®-Koppler anschließbar. Der esserbus®-Koppler kann optional, durch Aufstecken einer Zusatz-Trennerplatine 788612, erweitert werden. Spannungsversorgung des esserbus®-Kopplers: über die multifunktionale Primärleitung. Der esserbus®-Koppler kann mit einer externen Schaltspannung von 12 V DC oder 24 V DC für die Relais K1 bis K12 beschaltet werden. Die externe Spannungsversorgung des Kopplers kann in den Kundendaten in der Betriebsart überwacht und programmiert werden. In der Betriebsart „potenzialfrei“ ist keine externe Schaltspannung der Relais erforderlich. Es sind 11 Relais frei programmierbar, das 12. Relais ist als Schließkontakt ausgeführt. Die maximale Leitungslänge vom Koppler zum externen Gerät beträgt bis zu 1.000 m.

VdS-Anerkennung: G 206044

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 32 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe
417,00 € 417.0 EUR

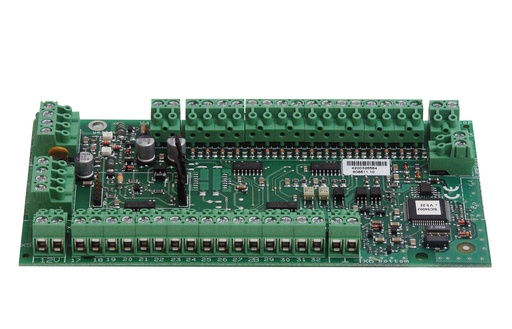

esserbus® -Koppler 32 Optokoppler
Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung. Auf dieser esserbus®-Koppler-Baugruppe befinden sich 32 Ausgänge zur direkten LED-Ansteuerung (z. B. Tableau). Pro Ausgang ist eine Klemme auf der Anschalttechnik vorgesehen. Die Ausgänge können plus- oder minusschaltend verwendet werden (durch Programmierung). Auf einem Ring sind max. 32 esserbus®-Koppler anschließbar. Durch Aufstecken der Zusatz-Trennerplatine 788612 kann diese Baugruppe erweitert werden. Der esserbus®-Koppler benötigt eine externe Spannungsversorgung.
Die externe Spannungsversorgung des Kopplers kann in der Betriebsart überwacht und programmiert werden. Die maximale Leitungslänge vom Koppler zum externen Gerät beträgt bis zu 100 m.

VdS-Anerkennung: G 206044

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 32 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe
274,00 € 274.0 EUR

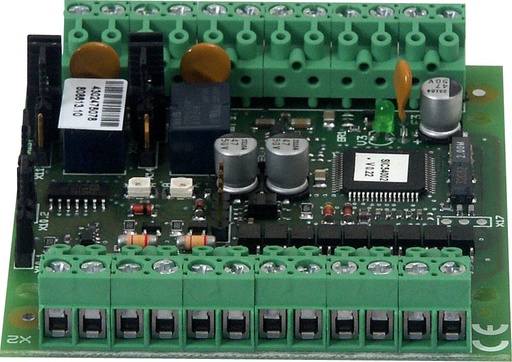

esserbus®-Koppler SST
esserbus®-Koppler-Standard-Schnittstelle (SST) zur Anschaltung von Löschanlagen an die Brandmeldeanlage. An den esserbus®-Koppler kann eine externe Spannungsversorgung von 12 V DC oder 24 V DC angeschlossen werden. Für den 12-V-DC-Betrieb ist der Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung kann überwacht werden.

VdS-Anerkennung: G 206042

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 31 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe
308,00 € 308.0 EUR
esserbus®-Koppler für Feststellanlagen (FSA)
Der Koppler lässt sich für unterschiedliche Anwendungsfälle einsetzen: im Stand-alone-Betrieb oder auf dem esserbus®. Im esserbus®-Betrieb können die automatischen Brandmelder der Serie 9200 und der Familie IQ8Quad (Typen siehe Leistungsmerkmale) als Melder in Feststellanlagen (FSA) eingesetzt werden. Im Ringbusbetrieb des FSA-Kopplers werden die Zustände der Feststellanlage an der Brandmelderzentrale angezeigt.Für den Stand-alone-Betrieb werden die Melder der Familie IQ8Quad ohne Leitungstrenner (Typen siehe Leistungsmerkmale) unterstützt.
Pro Meldergruppeneingang können bis zu maximal 31 IQ8Quad Melder ohne Trenner je nach Objektbedingungen angebunden werden.Der Koppler benötigt zum Betrieb eine externe Spannungsversorgung. Es besteht die Möglichkeit, diese zu überwachen.

VdS-Anerkennung: G 206042

-Einsatz von intelligenten Meldern der Serie 9200 (wie OT-, OTI-, O²T-Melder) als FSA-Melder möglich
- Anbindung von IQ8Quad O-Melder (Art.-Nr. 802371), TD-Melder (Art.-Nr. 802271), OT-Melder (Art.-Nr. 802373) und O²T-Melder (Art.-Nr. 802374) DIBt-zugelassen als FSA-Melder möglich
- FSA-Melder als Teilnehmer im Ringbus programmierbar
- Zustandsanzeige der Feststellanlage an der Brandmelderzentrale
- Auslösung der Feststellvorrichtung auch durch die automatischen
- Brandmelder im Nicht-FSA-Betrieb
- Stand-alone-Betrieb des FSA-Kopplers möglich
- Einsatz von IQ8Quad O-Melder (Art.-Nr. 803371), TD-Melder (Art.-Nr. 803271) und O²T-Melder (Art.-Nr. 803374) im Stand-alone-Betrieb des
- FSA-Kopplers an der Standardmeldergruppe möglich
306,70 € 306.7 EUR

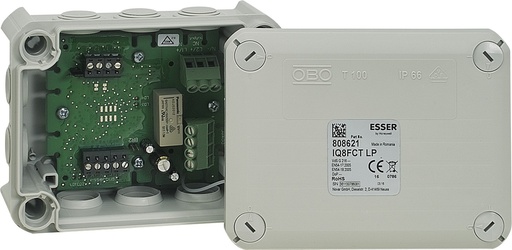

esserbus®-Koppler IQ8FCT LP, 230 V AC
Der IQ8FCT LP kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. (*) Der Koppler IQ8FCT LP wird auf der esserbus® / esserbus®-PLus Ringleitung der Brandmeldesysteme FlexES Control, IQ8Control und Compact angeschlossen. Der IQ8FCT LP verfügt über einen integrierten Leitungstrenner, einen Kontakteingang und einen potentialfreien Relaisausgang, mit dem die Netzspannung 230 V AC / 16 A direkt geschaltet werden kann. Der Koppler benötigt keine separate Spannungsversorgung. In der FCT Funktionalität kann z.B. eine Brandschutzeinrichtung an den Relaiskontakt des IQ8FCT LP angeschlossen und angesteuert werden. Über den Kontakteingang können die Endpositionen z.B. einer Brandschutzklappe unter Berücksichtigung der programmierten Laufzeit überwacht werden. Falls aktiviert geht der IQ8FCT LP bei Kommunikationsverlust zur Brandmelderzentrale oder bei Ausfall der esserbus Betriebsspannung in die Sicherheitsstellung (Fail Safe Funktion). In der TAL Funktionalität kann ein externer Schaltkontakt an den Eingang des IQ8FCT LP angeschaltet und überwacht werden. Bei der Aktivierung des Schaltkontaktes werden die Adresse und der programmierte Zusatztext des IQ8FCT LP angezeigt. Zur Überwachung des Kontaktes können das Alarm- und Überwachungsmodul (Art.-Nr. 804870) oder eine ext. Widerstandskombination eingesetzt werden. Max. Leitungslänge bis zum Kontakt beträgt 500 Meter. Der IQ8FCT LP wird in einem robusten IP 65 geschützten Aufputzgehäuse geliefert. (*) Zur Ansteuerung von Brandschutzeinrichtungen sind die lokalen und regionalen Anforderungen / Vorschriften zu beachten.

VdS-Anerkennung: G 209138

- Max. 127 Koppler je Ringleitung
- Belegung von nur einer Adresse pro Koppler
- Intelligente Brandfallsteuerungen über programmierbare Logiken des Ein- und Ausganges des FCT
- Programmierbare Laufzeitüberwachung zur Ansteuerungen von Brandschutzklappen: Eingang als Rückmeldesignal/Wartezeit: für TAL Funktion: ungenutzt / für FCT Funktion: 0,5 ... 600 Sekunden
- Optionale Impulsansteuerungen der Relais mit wählbaren Impulslängen programmierbar
- Programmierbare Fail-Safe Stellungen der Relais
- Rückmeldekontakt zur Überwachung der fehlerfreien Funktion der Brandfallsteuerung
- Schaltleistung bis 230 V AC / 16 A
- Spannungsversorgung über den Feldbus
- Integrierter Dual-Highspeed-Isolator
- Robustes IP 65 geschütztes Aufputzgehäuse
443,00 € 443.0 EUR

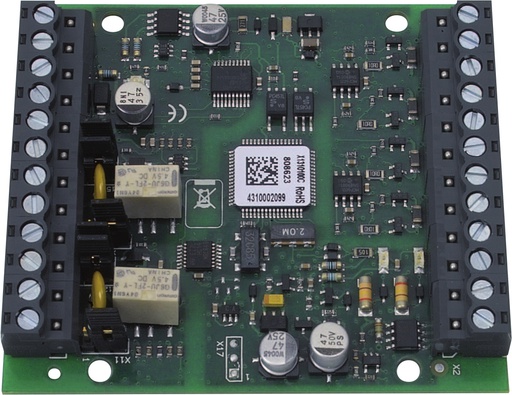

esserbus®-Koppler UniVario
Der Koppler dient der Anbindung von max. 2 Industriemeldern der Produktfamilie UniVario. Diese Melder werden direkt über die 9 V DC Gruppeneingangsspannung mit Energie versorgt. Zur normenkonformen Überwachung ist im Meldersockel des UniVario Melders jeweils ein Abschlusselement EOL-UV anzuschließen. Der Koppler benötigt eine externe Spannungsversorgung. Zusätzlich stehen zwei wahlweise überwachte Relaisausgänge zur Verfügung.

VdS-Anerkennung: G 210020

- Belegung von nur einer Adresse pro Koppler
- Geeignet zum Anschluss der Industriemelder aus der Produktfamilie UniVario
- Integrierter Dual-Highspeed-Isolator
- Leitungsüberwachung gemäß EN 54-13
- max. 100 esserbus®-Koppler pro Brandmelderzentrale
- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Gruppen pro Ringleitung
- max. 1 UniVario Melder pro Gruppeneingang des Kopplers
- max. 2 UniVario Melder pro esserbus®-Koppler
308,00 € 308.0 EUR
esserbus®-Koppler für Sondermelder
Zum Anschluss von Sondermeldern und zugehörigen Rücksetzfunktionen mit Auswertung von Voralarm, Störung und Alarm. Der Koppler kann an die unterschiedlichen Rücksetzverhalten der angeschlossenen Sondermelder angepasst werden. Die Ein- und Ausgänge des Kopplers können so miteinander verknüpft werden, dass das Einschalten bzw. Rücksetzen eines Meldeeingangs zur kurzzeitigen Aktivierung des Reset-Eingangs des Sondermelders führt. Um verschiedene Sondermelder zu unterstützen, können die Eingänge des Kopplers mit einer Unterdrückungszeit bis zu 255 Sekunden bei Reset programmiert werden.

- Belegung von nur einer Adresse pro Koppler
- 4 Meldergruppeneingänge
- Konventionelle Anbindung von Sonder-Brandmeldern
- Leitungsüberwachung gem. EN 54-13 möglich
- Integrierter Dual-Highspeed-Isolator
- 2 programmierbare Relaisausgänge zur Rücksetzung des Sondermelders mit flexiblen Rücksetzzeiten
- max. 100 esserbus®-Koppler pro Brandmelderzentrale

- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Meldergruppen pro Ringleitung
- max. 1 Sondermelder pro esserbus®-Koppler Sondermelder
310,00 € 310.0 EUR

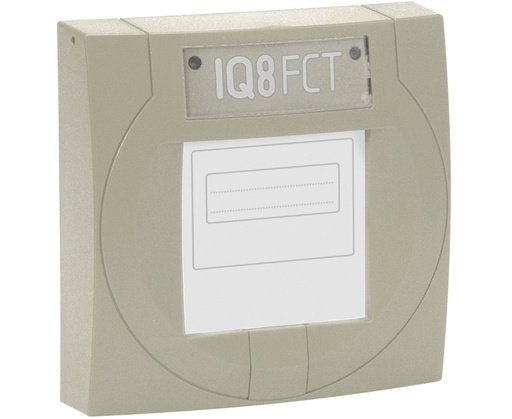

IQ8FCT
Der IQ8FCT (graues Gehäuse) stellt wie der IQ8TAL (blaues Gehäuse) einen esserbus®-Koppler mit einem Kontakteingang und einem potenzialfreien Relaisausgang dar. Zur Ansteuerung und Überwachung von Brandfallsteuerungen, beispielsweise Brandschutzklappen. Über programmierbare Laufzeitüberwachung wird das zeitlich ordnungsgemäße Schließen von Brandschutzklappen erkannt und an die Brandmelderzentrale übertragen.

VdS-Anerkennung: G 209138

- Programmierbare Impulssteuerung des Relaisausgangs
- Programmierbare Laufzeitüberwachung bei Ansteuerungen von Brandschutzklappen
- Programmierbarer Relaisausgang NO/NC
- Programmierbare Impulslänge der Relaisansteuerung (für zeitbegrenzte Ansteuerungen)
- Rückmeldeeingang zur Überwachung von Brandfallsteuerungen
- max. 127 IQ8FCT pro Ringleitung möglich
307,00 € 307.0 EUR
esserbus®-Koppler 4-Meldergruppen 2-Relais
Esserbus-Koppler 4in/2out als Busteilnehmer auf der multifunktionalen Primärleitung. Es besteht die Anschlußmöglichkeit von automatischen Standardmeldern und Handmeldern ohne Adressierung. 4 Meldergruppeneingänge, 2 Relais, wahlweise mit verschiedenen Betriebsarten programmierbar, “Zwei-Gruppen-Abhängigkeit” kann programmiert werden.

VdS-Anerkennung: G 206042

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 31 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe
413,00 € 413.0 EUR
