Schalteinrichtungen

Zulassung: G193724 (EMT), Klasse A

Beschreibung

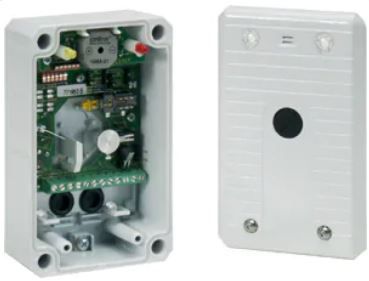

Der Schlüsselschalter SS 90 besteht aus einem:
- Zink-Druckguss-Gehäuse, weiß lackiert (ähnlich RAL 9016)
- elektrische Abreiß- und Deckelüberwachung
- Kernziehschutz für Profilhalbzylinder im Gehäusedeckel integriert
- optische Kontrollanzeigen für Alarm und Scharf/Unscharf
- Summer als akustische Quittieranzeige, wahlweise als Dauer- oder Tastkontakt-Version
Kompatibel zu Profilhalbzylindern von 28,5 bis 32,5 mm

Wie Artikel 019030.20, jedoch mit integriertem Magnetkontakt für die Öffnungsüberwachung ohne zusätzlichen Kontakt.

Mit zusätzlich zweitem Schaltkontakt.
Zulassung
G193724 (EMT), Klasse A
Beschreibung
Der Schlüsselschalter SS 90 besteht aus einem:
- Zink-Druckguss-Gehäuse, weiß lackiert (ähnlich RAL 9016)
- elektrische Abreiß- und Deckelüberwachung
- Kernziehschutz für Profilhalbzylinder im Gehäusedeckel integriert
- optische Kontrollanzeigen für Alarm und Scharf/Unscharf
- Summer als akustische Quittieranzeige, wahlweise als Dauer- oder Tastkontakt-Version
Kompatibel zu Profilhalbzylindern von 28,5 bis 32,5 mm

Zusatzinfos 105 x 155 x 45 mm, uP
Farbe weiß, ähnli

Türmodul für EMA- und ZK-Zentralen

Zur Verwendung an MB-Secure und MB-Classic als IK3-Schalteinrichtung und an ACS PRO und ACS-8 als Türmodul. Ermöglicht den Anschluß aller benötigten
Kontakte, Melder und Ausgänge zur Überwachung und Steuerung, Melder und
Ausgänge zur Überwachung und Steuerung der Tür für Scharf-/Unscharf bzw.
Zutrittskontrolle. Als Eingabeeinrichtung können über rückwirkungsfreie Schnittstellen je nach Betriebsart bis zu 4 Leser angeschlossen werden. Zur Ansteuerung von Sperreinrichtungen stehen zwei Relais zur Verfügung

Mit dem elektromechanischen Sperrelement wird der Zugang zum scharfgeschalteten Bereich einer Einbruchmeldeanlage verhindert.
VdS: G195097 (EMT), Klasse C

Beschreibung
Türblatt und Rahmen plan.

Beschreibung
Für Einsatz bei erhöhtem Türblatt (10 mm).

Elektromechanisches Sperrelement
Mit dem Sperrelement wird der Zugang zu scharfgeschalteten Bereichen einer
Einbruchmeldeanlage verhindert.

Leistungsmerkmale:
- Einbaulage beliebig
- Der Zugang zum gesicherten Bereich kann an einer oder an mehreren
Stellen realisiert werden
- Die Scharfschaltung kann durch verschiedene Scharfschalteorgane an
beliebiger Stelle erfolgen
- Einfache Montage im Türrahmen durch eine 14,5 mm Bohrung
- Ansteuerung über Steuereinheit
- Überwachte Bolzenendstellungen
- Elektrische Notentriegelung möglich
- Bolzengegenstück im Lieferumfang enthalten
VdS-Anerkennung gemäß Klasse C.

Technische Daten
Betriebsspannungsbereich 4 V bis 6 V DC
(wird von der Steuereinheit geliefert)
max. Betriebsspannung
(nur für Testzwecke) 9 V DC
max. Ansteuerungszeit <2 Sek.
Ruhestrom 0 mA
Stromaufnahme bei Ansteuerung
(Mittelwert für ca. 0,5 Sek.) <200 mA
Bolzenverschlusszeit <250 ms
Bolzenweg 12 mm
Bolzendurchmesser 8 mm
Bolzenabscherkraft (seitlich)
(bei Türspalt max. 4mm) >1 kN
Einbaulage beliebig
Kabelanschluss 2-adrig Länge 6 m
Schutzart nach DIN 40 050
im eingebauten Zustand IP 65
Umweltklasse gemäß VdS III
Betriebstemperatur -25 °C bis +55 °C
Abmessungen:
Gehäuse (D x L) 40 x 50,2 mm
Flansch (B x H) 16 x 41 mm

Zum Umrüsten des Schlüsselschalters SS 90 in VdS-Ausführung.

Verschlussbolzen f. Sperrelement 019030.20 und 019033.

Gegenstück Innenmaß 12mm, f. Sperrelement 019030
VPE=5 St.

Der MB Schlüsselschalter BUS-2 mifare+prox kommuniziert über den BUS-2 mit der entsprechenden Einbruchmelderzentrale.
Alle Systemdaten sowie alle objektspezifischen Programmierungen erfolgen über die Programmiersoftware
der Einbruchmelderzentrale. Die Spannungsversorgung für den MB Schlüsselschalter BUS-2 mifare+prox
erfolgt über den BUS-2 Anschluss.
Einsatz als Amok-Eingabeeinrichtung
Der MB Schlüsselschalter BUS-2 mifare+prox wurde speziell als Amok-Eingabeeinrichtung konzipiert, wie z. B. für
Schulen, Universitäten oder sonstigen öffentlichen Gebäuden.
Im Gefahrenfall muss sichergestellt sein, dass unverzüglich und unkompliziert ein Amok-Alarm ausgelöst werden
kann, um hilfeleistende Stellen (wie z. B. die Polizei) sofort zu informieren.
Einsatz als Tagalarm
Das Gerät kann als Tagalarm-Plus BUS-2 eingesetzt werden, wenn die Alarmierungseinheit vor Ort nicht benötigt
wird. Andere externe akustische- und optische Alarmgeber können bei Bedarf eingesetzt werden.
Falls Sie hohe Schaltströme benötigen, können Sie mit den Alarmausgängen z. B. das DUO Relaismodul ansteuern.
