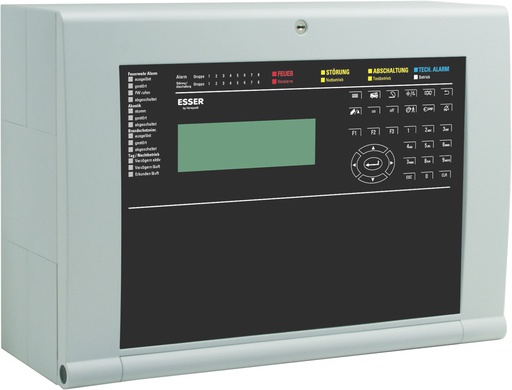

Brandmelderzentrale Compact mit deutscher Frontfolie.
VdS-Anerkennung: G 214072
Leistungsmerkmale:
- esserbus®-PLus integriert
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit
Stichleitungsabgängen
- Betrieb von busversorgten, synchron gesteuerten Alarmgebern (optisch /
akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)
/Meldergruppen
- Bis zu 32 esserbus®-Koppler
- Bis zu 30 IQ8Quad Melder mit integrierten Signalgebern
- Bis zu 20 IQ8Alarm-Signalgeber
- Betrieb von ATEX Meldern für explosionsgefährdete Bereiche
- Optimierte Inbetriebnahme, Wartung und Bedienung
- Einfache Konfiguration und Programmierung der BMZ Funktionen über Display
- 4 Relais, frei programmierbar, nicht überwacht, potenzialfrei, max. 30 V DC/2 A
oder 60 V DC/1 A
- 2 Ausgänge zum Anschluss akustischer bzw. optischer Signalgeber
gem. EN 54-13 (je 29 V DC/max. 500 mA) bzw. EN 54-23
- 1 Schnittstelle zu einer Alarmübertragungseinrichtung (AÜE) für Brandmeldungen
(12 V DC/max. 200 mA)
- 1 Schnittstelle zu einer Übertragungseinrichtung (ÜE) für Störungsmeldungen
(12 V DC/max. 200 mA)
- 1 Standard-Schnittstelle Löschen für Brandfallsteuerung Typ C gem. DIN EN 54-2
Schnittstelle RS485 zum Anschluss von Feuerwehrbedienfeld und
Feuerwehranzeigetableau
- 1 Ausgang UBext 29 V/0,5 A-, zur Spannungsversorgung externer Teilnehmer
- 72 h Notstromüberbrückung (abhängig vom Ausbau)
- Meldergruppeneinzelanzeige integriert
- Funktion “Verzögerung der Weiterleitung” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen, Verzögern / Erkunden)
- Funktion “Zwei-Meldungs-Abhängigkeit” (gem. DIN VDE 0833-2 zur Vermeidung
von Falschalarmen), alternativ programmierbar als Alarmzwischenspeicherung,
Mehrgruppenabhängigkeit oder Mehrmelderabhängigkeit
- Alarmzähler für bis zu 10.000 Auslösungen
- Ereignisspeicher für 10.000 Ereignisse
Technische Daten:
Nennspannung 230 V AC
Nennfrequenz 50 Hz ... 60 Hz
Nennstrom 0,84 A
Ausgangsspannung 29 V DC
Ruhestrom ca. 100 mA
Akkukapazität max. 2 x 12 V/12 Ah
Umgebungstemperatur -5 °C ... 45 °C
Lagertemperatur -5 °C ... 50 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 30 Gehäuse ABS, 10 % glasfaserverstärkt, V-0
Farbe grau, ähnlich Pantone 538
Gewicht ca. 5 kg (ohne Akku)
Abmessungen B: 450 mm H: 320 mm T: 185 mm
Leistungserklärung DoP-21390140811
Zusätzliche Informationen:
Die Compact wird mit der Programmiersoftware tools 8000 (Art.-Nr. 789861) direkt via USB programmiert.
Der integrierte Ringbus unterstützt esserbus® / esserbus®-PLus Teilnehmer, jedoch ohne Funktechnik IQ8Wireless.
An der RS485-Schnittstelle wird die Feuerwehrperipherie (FBF, FAT) FX808382, FX808380, FX808383 oder das abgesetzte Bedienteil FX808460 bzw. FX808461.10 betreiben.
Lieferumfang:
Zentrale komplett mit Systemsoftware, inklusive Montagematerial, Installations-, Inbetriebnahme- und Bedienungsanleitung, Betriebsbuch für BMA, jedoch ohne Akkumulatoren.
