Anzeige, Bedienteile und Drucker

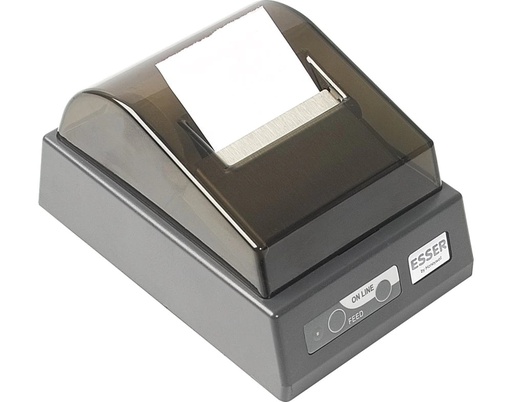

Endlospapierdrucker als parallele Registriereinrichtung an einer Brandmelderzentrale FlexES Control.
Die Energieversorgung erfolgt über ein externes Stecker-Netzteil.
Der Drucker kann sowohl als Tischdrucker oder anhand der mitgelieferten Halterung an der Wand, neben der BMZ montiert werden.
Der Anschluss erfolgt über die TTY-Schnittstelle der FlexES Control und IQ8Control.

- Nennspannung: 230 V AC
- Nennfrequenz: 50 Hz ... 60 Hz
- Betriebsspannung: 12 ... 30 V DC
- Stromaufnahme @ 24 V DC: ca. 900 mA
- Gewicht: ca. 0,55 kg
- Abmessungen: B: 110 mm H: 85 mm T: 155 mm

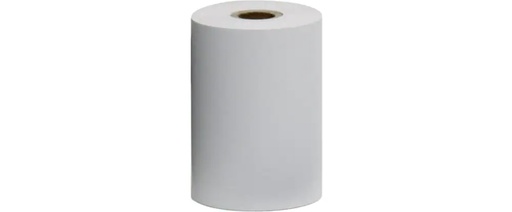

Thermopapierrolle für die kompakten Zentralendrucker der Serie MEFA.

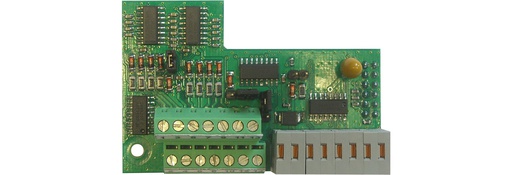

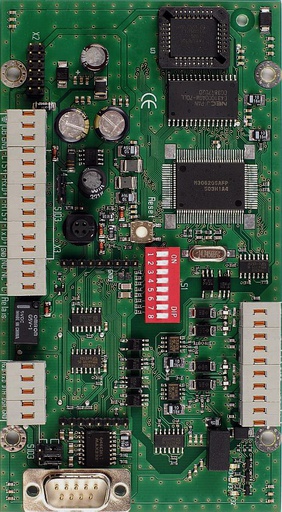

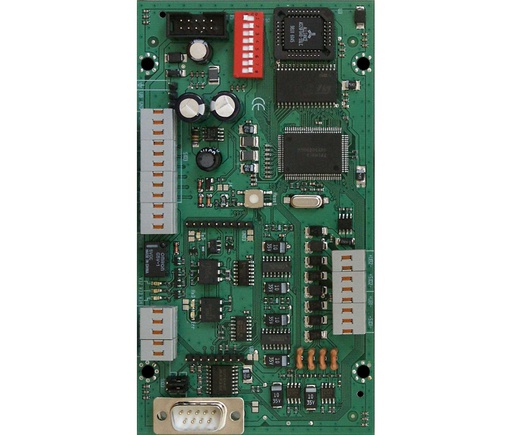

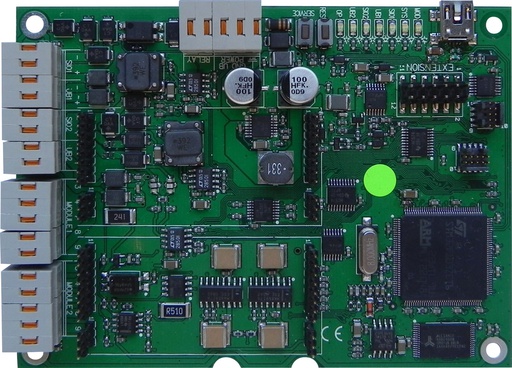

Adapter zum Einbau in die BMA zur Bereitstellung des redundanten Anschlusses für ein FAT 4000, ZPA4000, GMT4000 oder FBF4000uC ausgehend vom seriellen Interface der BMZ FlexES Control. Gemäß EN 54-2/DIN 14675 kann mit diesem Adapter die Schnittstelle der BMA als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 4000 zur Erstinformation der Feuerwehr dient. Versorgungsspannung und Signalweg des Ringes werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichende Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung bzw. Ausfall eines Leitungsweges ist gewährleistet und es können bis zu 20 redundante FAT in einem Ring geschaltet werden. Für Fehlersuche, Wartung und Inbetriebnahme vorhandene USB-Schnittstelle on Board. Über die beim FAT 4000 beiliegende Programmiersoftware „PROG4000“ ist es möglich, den Adapter den objektspezifischen Bedingungen anzupassen (Master-/ Slavebetrieb). Siehe hierzu Technische Information Art.-Nr. 798962.

Der Redundanz-Adapter wird vorbereitet zum Anschluss an FlexES Control inkl.

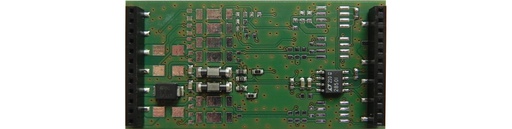

- 784871 Schnittstellenmodul RS422 / RS485
ausgeliefert.

Aufsteckbarer Adapter zur Erweiterung der Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000, sofern die FBF-Informationen nicht Bestandteil des seriellen Protokolls der BMZ sind. Ermöglicht den Anschluss serieller Feuerwehrbedienfelder an BMZ mit parallelem FBF-Anschluss (Umwandlung paralleler Informationen der BMZ 8000 und IQ8Control in serielle)

Stromversorgung über Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000.

Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Abmessungen: B: 44 mm H: 67 mm T: 28 mm

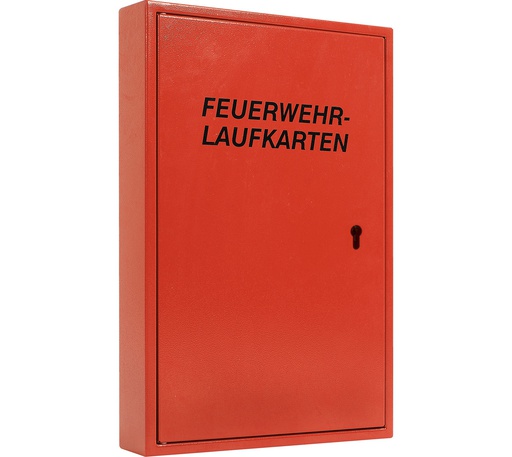

Stahlblechgehäuse für Aufputz- und Unterputzmontage. Türöffnung durch Feuerwehrschließung.
Vorbereitet für Halbzylindereinbau.
Abmessungen: B: 491 mm H: 560 mm T: 100 mm

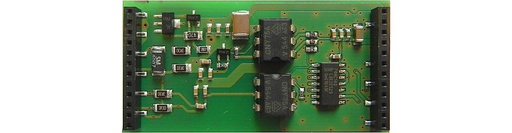

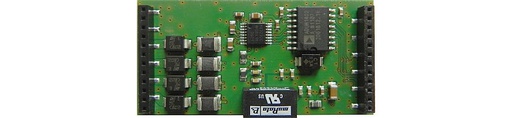

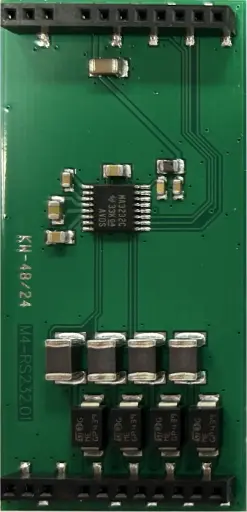

Modul mit Schnittstelle RS232 mit galvanischer Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 20 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)

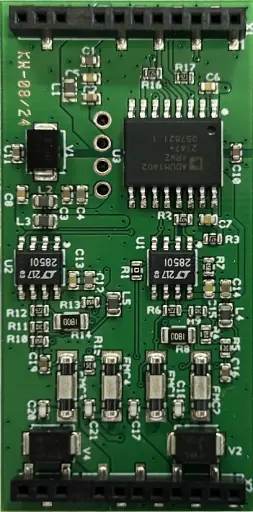

Modul mit Schnittstelle RS485 ohne galvanische Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 10 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)

mit galvanisch getrenntem Empfänger. Sender nicht galvanisch getrennt,
Daten-Signale :
• GND (9) Signalmasse
• TxD+ (8) Sende-Daten (+)
• TxD– (7) Sende-Daten (-)
• RxD+ (4) Empfangsdaten (+)
• RxD– (3) Empfangsdaten (-)

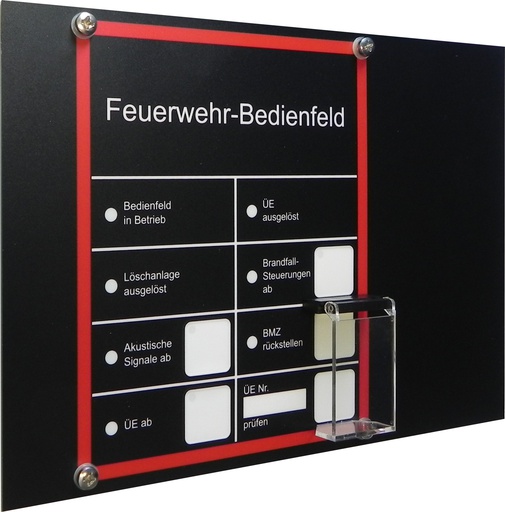

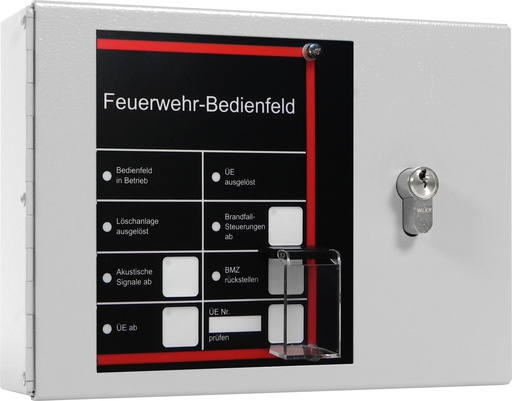

Feuerwehrbedienfeld nach DIN 14661 ausschließlich für den seriellen Anschluss an das Feuerwehranzeigetableau FAT 4000 über SPI-Schnittstelle (im Lieferumfang enthalten)
VdS-Anerkennung: G213057

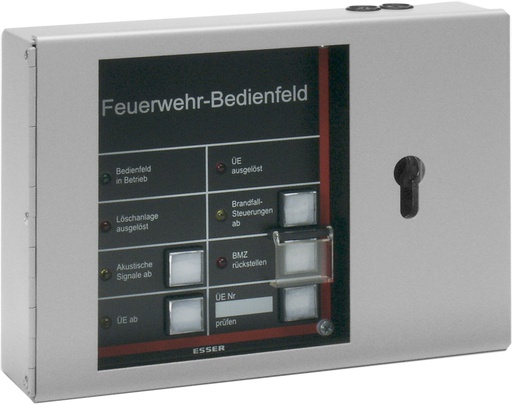

Feuerwehrbedienfeld nach DIN 14661 mit Mikroprozessor für seriellen Anschluss direkt an die BMZ, Fronttürverschluss mit Kastenschloss für Profilhalbzylinder nach DIN 18252, Spannungsversorgung und Steuerung direkt aus der BMZ, Ankopplung über serielle Schnittstelle RS485, Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten, in das System4000 integrierbar. Mit den entsprechenden Adaptern und Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Verschluss: Kastenschloss für bauseitigen Feuerwehr-Halbprofilzylinder (DIN 18252).

VdS-Anerkennung: G213059

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

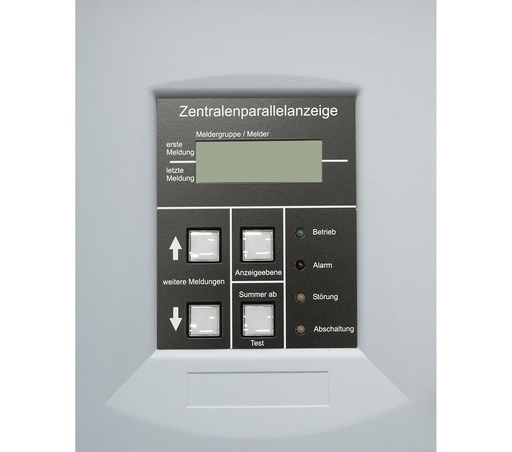

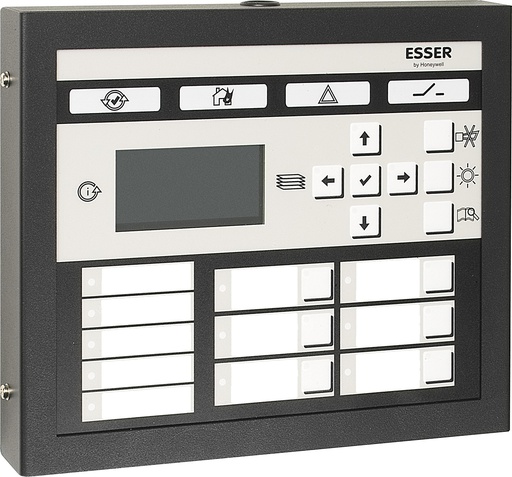

Das Aufputz-Gefahrenmeldetableau ist eine parallele Anzeige- und Bedieneinrichtung für die BMZ FlexES Control und IQ8Control. Individuell programmierbare Bedientasten und LED-Anzeigen garantieren eine auf das Objekt-Schutzziel abgestimmte dezentrale Anzeige und Bedienung. Kapazitive Tasten ermöglichen eine ergonomische Bedienung und Abfrage von Systemzuständen. Die Klartextanzeige der Systemzustände erfolgt in einem grafikfähigen, sechszeiligen Display mit 20 Zeichen je Zeile.

- Anschluss an RS485 Dualschnittstelle
- Kapazitive Bedientastatur
- Wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- Zusatztexte werden aus der BMZ übertragen
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taster zur Eingabebestätigung bei Sonderfunktionen
- 4 LED-Sammelanzeigen (Betrieb, Alarm, Störung, Abschaltung)
- 6 frei programmierbare Tasten zur Makro-Bedienung, die eine frei konfigurierbare - - Abfolge von Bedienabläufen steuert. Z.B. MG1 bis MG50 Ein/Aus.
- 5 frei programmierbare Einzelanzeigen
- akustische Signalisierung
- Historie-Funktion
- Direkte Anbindung an BMZ über RS485-Schnittstelle - max. 1 Gerät
- Anbindung über ADP4000 – max. 16 Geräte

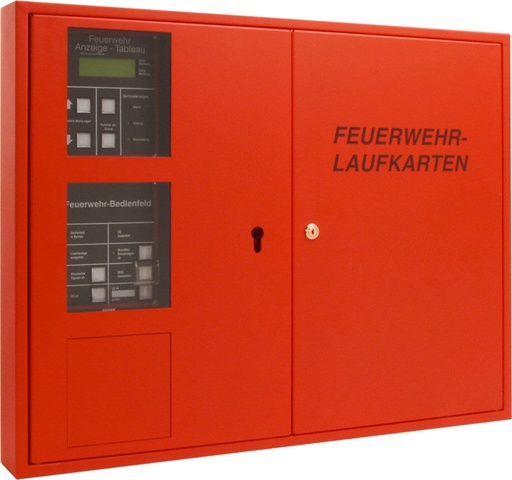

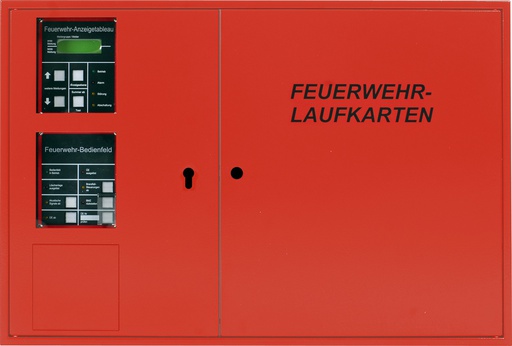

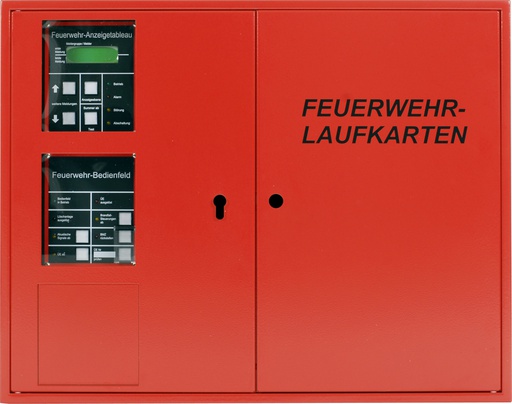

Zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage, zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (vorbereitet für Profilhalbzylindereinbau). Die rechte Gehäusetür kann einzeln durch ein integriertes Schloss geöffnet werden. Linke Gehäusehälfte beinhaltet Feuerwehranzeigetableau (FAT 4000) sowie ein Feuerwehrbedienfeld (FBF 4000) und ist vorbereitet für die Aufnahme eines Handfeuermelders. Das Feuerwehranzeigetableau wird über die serielle Schnittstelle der Zentrale angesteuert. Das Feuerwehrbedienfeld wird wahlweise über das FAT 4000 oder über die BMZ gesteuert.

Betriebsspannung: 8 ... 42 V DC
Ruhestrom @ 12 V DC: ca. 80 mA
Ruhestrom @ 24 V DC: ca. 31 mA
Alarmstrom @ 12 V DC: ca. 105 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart: IP 30
Gehäuse: Stahlblech
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 15 kg
Abmessungen: B: 710 mm H: 560 mm T: 100 mm

Das Bediensystem wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage, zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (vorbereitet für Profilhalbzylindereinbau). Die rechte Gehäusetür kann einzeln durch ein integriertes Schloss geöffnet werden. Linke Gehäusehälfte beinhaltet Feuerwehranzeigetableau (FAT 4000) sowie ein Feuerwehrbedienfeld (FBF 4000) und ist vorbereitet für die Aufnahme eines Handfeuermelders. Das Feuerwehranzeigetableau wird über die serielle Schnittstelle der Zentrale angesteuert. Das Feuerwehrbedienfeld wird wahlweise über das FAT 4000 oder über die BMZ gesteuert.

Das Bediensystem wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

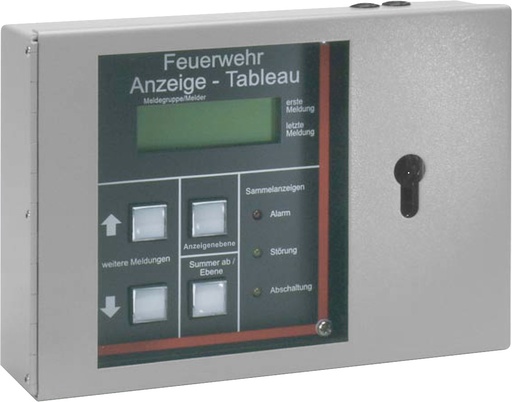

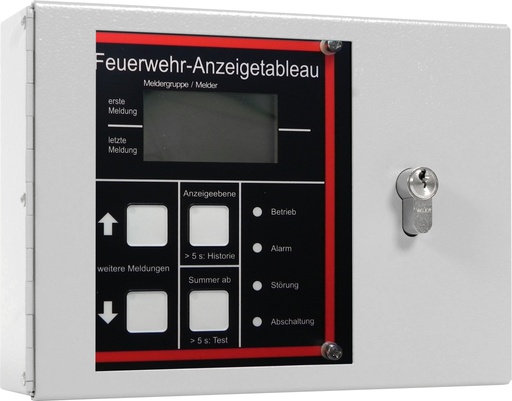

Feuerwehranzeigetableau (FAT) gemäß DIN 14662 als zusätzliche Anzeige zur BMA. Mit den entsprechenden Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Zur redundanten Anschaltung wird zusätzlich der Redundanz-Adapter ADP4000 benötigt. Grafikdisplay mit 6 x 20 Zeichen, LED-Sammelanzeige (Betrieb, Alarm, Störung, Abschaltung). Übernahme verfügbarer Zusatztexte aus dem Protokoll der BMZ FlexES Control oder manuelle Eingabe über die Programmiersoftware PROG4000 für BMZ IQ8Control. Redundant durch Ringbusstruktur für bis zu 20 FAT, Versorgungsspannung und Signalweg werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichender Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung eines Leitungsweges.
Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten.
Programmiersoftware „PROG4000“ im Lieferumfang enthalten.

VdS-Anerkennung: G213058

Betriebsspannung: 10 ... 42 V DC
Ruhestrom @ 12 V DC: ca. 40 mA
Ruhestrom @ 24 V DC: ca. 16 mA
Alarmstrom @ 12 V DC: ca. 45 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart: IP 30
Gehäuse: Stahlblech
Farbe: grau, ähnlich RAL 7032
Gewicht: ca. 3,5 kg
Abmessungen: B: 255 mm H: 185 mm T: 58 mm

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

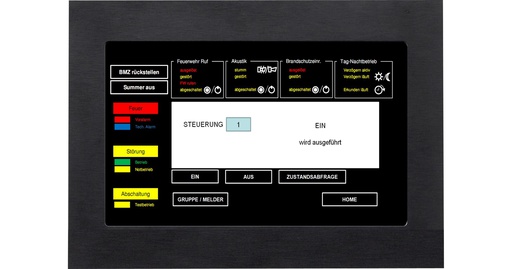

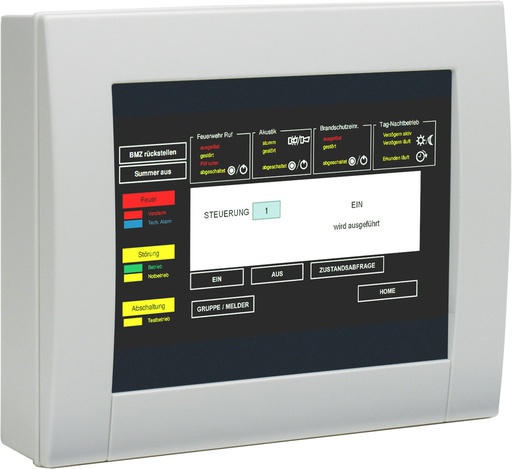

Hochwertiges Anzeige- und Bedienteil für den Betrieb an einer Brandmelderzentrale FlexES Control. Die Bedienung des Systems erfolgt dialoggeführt und intuitiv über das berührungssensitive 7“-Farbdisplay. Individuelle Zugangsebenen können per Tastaturcode aktiviert werden. Die Montage erfolgt auf Putz.
An jeder RS-485-Schnittstelle der FlexES Control kann ein Touchscreen angeschaltet werden.
Das Anzeige- und Bedienteil kann nicht an der Adapterbaugruppe ADP-N3E-EDP betrieben werden.

Hochwertiges Anzeige- und Bedienteil für den Betrieb an einer Brandmelderzentrale FlexES Control. Die Bedienung des Systems erfolgt dialoggeführt und intuitiv über das berührungssensitive 7“-Farbdisplay. Individuelle Zugangsebenen können per Tastaturcode aktiviert werden. Mit Hilfe des Bausatzes (FX808462) für Hohlwandeinbau.
An jeder RS-485-Schnittstelle der FlexES Control kann ein Touchscreen angeschaltet werden.
Das Anzeige- und Bedienteil kann nicht an der Adapterbaugruppe ADP-N3E-EDP betrieben werden.

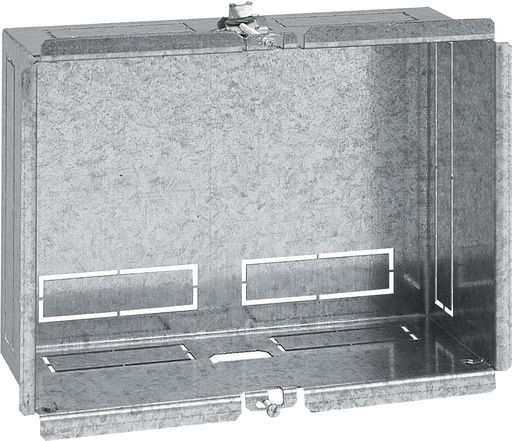

Verzinkter Blech-Einbaurahmen für Hohlwand- oder zum Podesteinbau zur Aufnahme des Touch-Bedienteils FX808461.10. Die Fixierung des Einbaurahmens erfolgt durch zwei Spannschrauben.

Material: Feuerverzinktes Feinblechgehäuse
Gewicht: ca. 230 g
Abmessungen: B: 195 mm H: 140 mm T: 79 mm

Zusatzmodul zur Anbindung einer Personenrufanlage an eine Brandmeldeanlage Serie 8000/IQ8Control mit ADP-N3E. Um das Personenrufsystem mit einer galvanisch getrennten RS-232-Schnittstelle anzubinden, wird eine ADP-PRS-422 verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

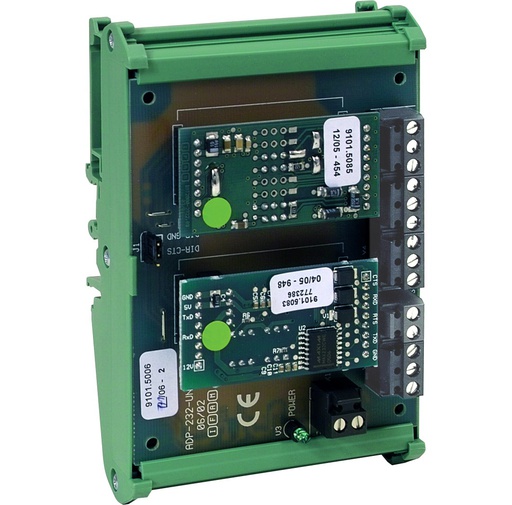

Die Adapterbaugruppe ADP-PRS-232 ist ein Zusatzmodul zur galvanisch getrennten Anbindung einer Personenrufanlage an ein FAT 3000.
Die Programmierschnittstelle des FAT 3000 (RS-232-Klemme) wird zur Kommunikation mit dem Personenrufsystem verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

Das Feuerwehrbedienfeld (gemäß DIN 14661) ist eine Zusatzeinrichtung für Brandmeldeanlagen mit Übertragungseinrichtungen zur Feuerwehr. Auf dem Feuerwehrbedienfeld (FBF) befinden sich die wesentlichen Anzeige- und Bedienelemente der Brandmelderzentrale. Dadurch kann die gesamte Alarmbehandlung durch die Feuerwehr ausschließlich über das FBF erfolgen. Eine detaillierte Einweisung der Feuerwehr in die Bedienung der Zentrale ist somit nicht erforderlich. Geeignet zum Anschluss an IQ8Control.
Verschluss: Kastenschloss für bauseitigen Feuerwehr-Halbprofilzylinder (DIN 18252).

VdS-Anerkennung: G 299034

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Dieses Feuerwehrbedienfeld ist nicht zum Anschluss an eine FlexES Control geeignet!
