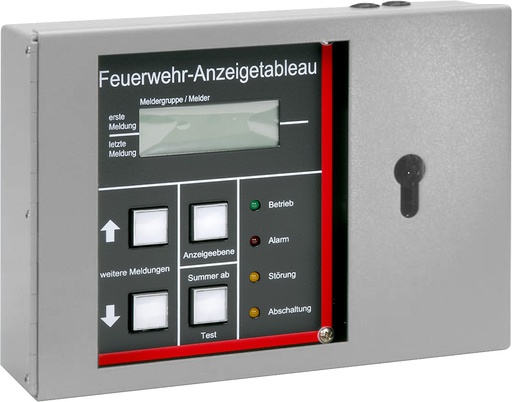

Anzeige, Bedienteile und Drucker

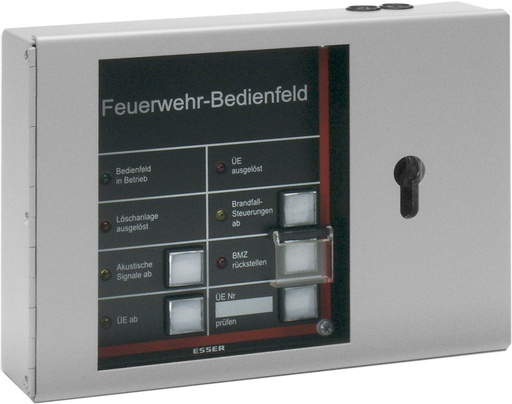

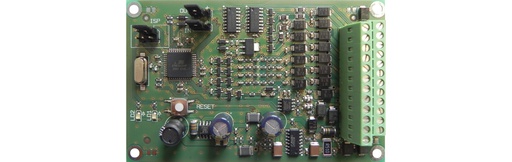

Feuerwehr-Bedienfeld mit Mikroprozessor zum seriellen, überwachten und abgesetzten Betrieb an einer BMZ IQ8Control gemäß DIN 14661 in Verbindung mit der beiliegenden Adapterplatine (ADP-PSW) Art.-Nr. 784755.

Die Adapterbaugruppe ermöglicht das Absetzen des FBF entfernt vom Montageort der BMZ und die damit notwendige Überwachung gemäß DIN 14661:2011-02 und EN 54-13. Geeignet für den seriellen Anschluss eines FBF an ein paralleles Interface der IQ8Control. Befestigungsmaterial (Haftmagneten) für den Einbau in die BMZ ist Lieferbestandteil.

Betriebsspannung: 24 V DC
Abmessungen: B: 100 mm H: 70 mm T: 30 mm

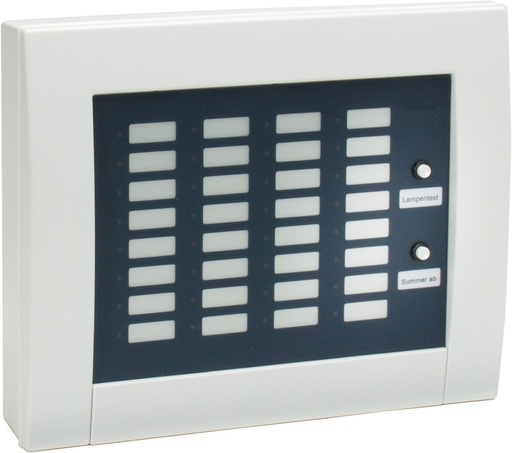

Wie 764790, jedoch mit integriertem und verdrahtetem esserbus®-Koppler 32 LED zum Betrieb als Parallelanzeigetableau für den esserbus®. Zum Anschluss an die esserbus®- und esserbus®-PLus Ringleitung des Brandmeldesystems IQ8Control.

Zur Zusatzanzeige von bis zu 32 Alarm-, Störungs- und Sammelmeldungen. Anschluss erfolgt über die integrierte 32-polige Klemmleiste. Die Ansteuerung erfolgt von der Gefahrenmeldeanlage über Relaiskontakte oder Halbleiterausgänge mit Plus-Ansteuerung.

Mit Lampenprüftaste, integriertem Summer und servicefreundlicher Anschlusstechnik.

Formschönes Kunststoffgehäuse zur aP-Montage.

VdS-Anerkennung: G 200092

Dieses Anzeigetableau ist nicht zur Erstinformation der Feuerwehr geeignet.

Zur Anbindung an die BMZ FlexES Control ist der DC/DC Spannungskonverter Art.Nr. 781336 erforderlich!

Das Unterputz-Gefahrenmeldetableau ist eine parallele Anzeige- und Bedieneinrichtung für die BMZ FlexES Control. Individuell programmierbare Bedientasten und LED-Anzeigen garantieren eine auf das Objekt-Schutzziel abgestimmte dezentrale Anzeige und Bedienung. Kapazitive Tasten ermöglichen eine ergonomische Bedienung und Abfrage von Systemzuständen. Die Klartextanzeige der Systemzustände erfolgt in einem grafikfähigen, sechszeiligen Display mit 20 Zeichen je Zeile.

- Anschluss an RS485 Dualschnittstelle
- Kapazitive Bedientastatur
- Wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- Zusatztexte werden aus der BMZ übertragen
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taster zur Eingabebestätigung bei Sonderfunktionen
- 4 LED-Sammelanzeigen (Betrieb, Alarm, Störung, Abschaltung)
- 6 frei programmierbare Tasten zur Makro-Bedienung, die eine frei konfigurierbare - - Abfolge von Bedienabläufen steuert. Z.B. MG1 bis MG50 Ein/Aus.
- 5 frei programmierbare Einzelanzeigen
- akustische Signalisierung
- Historie-Funktion
- Direkte Anbindung an BMZ über RS485-Schnittstelle - max. 1 Gerät
- Anbindung über ADP4000 – max. 16 Geräte

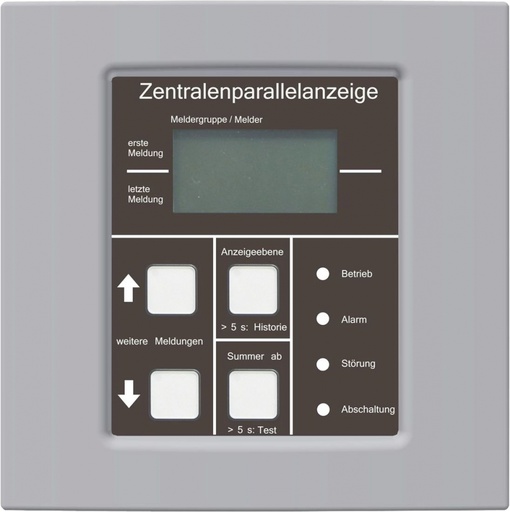

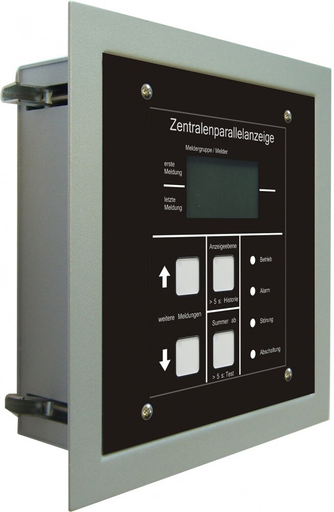

Zentralen-Parallel-Anzeige im formschönen Kunststoff Aufputzgehäuse als zusätzliche Anzeige zur Brandmeldeanlage. Die Ansteuerung erfolgt über die serielle Schnittstelle der Brandmelderzentrale oder auf dem Ringbus am ADP4000.

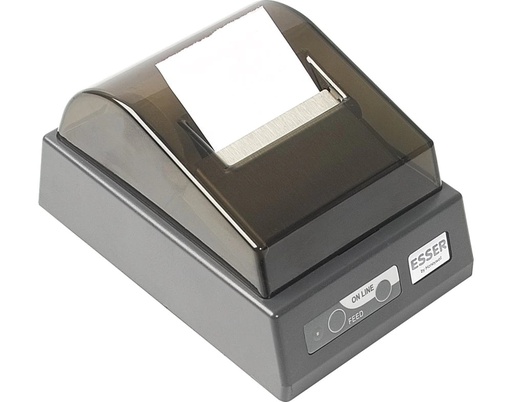

Endlospapierdrucker als parallele Registriereinrichtung an einer Brandmelderzentrale FlexES Control.
Die Energieversorgung erfolgt über ein externes Stecker-Netzteil.
Der Drucker kann sowohl als Tischdrucker oder anhand der mitgelieferten Halterung an der Wand, neben der BMZ montiert werden.
Der Anschluss erfolgt über die RS485-Schnittstelle der FlexES Control.

- Nennspannung: 230 V AC
- Nennfrequenz: 50 Hz ... 60 Hz
- Betriebsspannung: 12 ... 30 V DC
- Stromaufnahme @ 24 V DC: ca. 900 mA
- Gewicht: ca. 0,55 kg
- Abmessungen: B: 110 mm H: 85 mm T: 155 mm

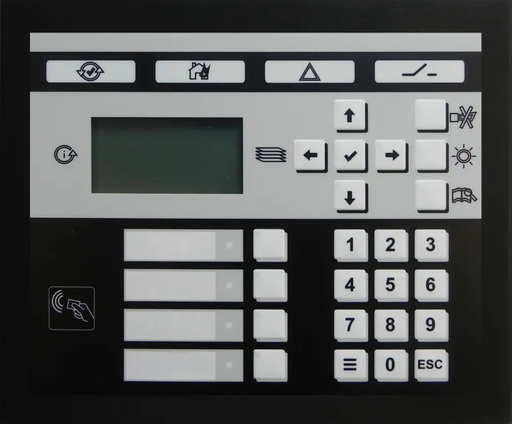

Parallele Aufputz Anzeige- und Bedieneinrichtung für die Brandmeldeanlage.
Die Ansteuerung erfolgt über die serielle Schnittstelle der Brandmelderzentrale oder auf dem Ringbus am ADP4000 Redundanzadapter.
Vollständige menügeführte Bedienung der BMZ mittels numerischer Tastatur sowie 4 frei programmierbare Tasten. Bedienfreigabe mit PIN oder berührungslos mittels RFID-Tag. Programmierbare Benutzerfunktionen über RFID-Tag.
Die Klartextanzeige der Systemzustände erfolgt in einem Grafikdisplay, 6 Zeilen mit 20 Zeichen je Zeile.

Leistungsmerkmale:
- Reduzierung von Umgebungseinflüssen durch kapazitive Tasten
- Einsatz besonders in sensiblen Bereichen durch Folientastatur geeignet, z. B. Gesundheitswesen, Pflegebereich
- wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen, 2 Meldungen gleichzeitig darstellbar
- Übernahme verfügbarer Zusatztexte unter Verwendung einer zusätzlichen 3. Zeile aus dem Protokoll der BMA oder der seriellen Druckerschnittstelle
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taste zur Eingabebestätigung bei Sonderfunktionen
- 4 Tasten frei programmierbar
- 4 Sammelanzeigen „Betrieb“, „Alarm“, „Störung“, „Abschaltung“
- Ziffernblock inklusive Menüs und Escape-Taste
- akustische Signalisierung
- Historie-Funktion,
- mit Piktogrammfolie

Das ABT4000 besitzt keine normative Grundlage und befindet sich in einem Gehäuse ohne Fronttür zur Aufputzmontage.
Bei Betrieb an einer seriellen Schnittstelle muss das entsprechende Schnittstellenmodul 784871 oder 784872 dazu bestellt werden.

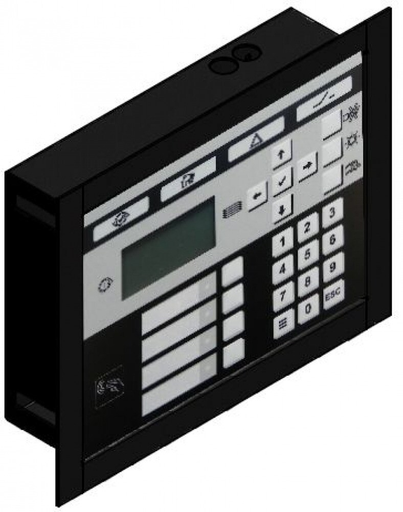

Parallele Unterputz Anzeige- und Bedieneinrichtung für die Brandmeldeanlage.
Die Ansteuerung erfolgt über die serielle Schnittstelle der Brandmelderzentrale oder auf dem Ringbus am ADP4000 Redundanzadapter.
Vollständige menügeführte Bedienung der BMZ mittels numerischer Tastatur sowie 4 frei programmierbare Tasten. Bedienfreigabe mit PIN oder berührungslos mittels RFID-Tag. Programmierbare Benutzerfunktionen über RFID-Tag.
Die Klartextanzeige der Systemzustände erfolgt in einem Grafikdisplay, 6 Zeilen mit 20 Zeichen je Zeile.

Leistungsmerkmale:
- Reduzierung von Umgebungseinflüssen durch kapazitive Tasten
- Einsatz besonders in sensiblen Bereichen durch Folientastatur geeignet, z. B. Gesundheitswesen, Pflegebereich
- wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen, 2 Meldungen gleichzeitig darstellbar
- Übernahme verfügbarer Zusatztexte unter Verwendung einer zusätzlichen 3. Zeile aus dem Protokoll der BMA oder der seriellen Druckerschnittstelle
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taste zur Eingabebestätigung bei Sonderfunktionen
- 4 Tasten frei programmierbar
- 4 Sammelanzeigen „Betrieb“, „Alarm“, „Störung“, „Abschaltung“
- Ziffernblock inklusive Menüs und Escape-Taste
- akustische Signalisierung
- Historie-Funktion,
- mit Piktogrammfolie

Das ABT4000 besitzt keine normative Grundlage und befindet sich in einem Gehäuse ohne Fronttür zur Aufputzmontage.
Bei Betrieb an einer seriellen Schnittstelle muss das entsprechende Schnittstellenmodul 784871 oder 784872 dazu bestellt werden.

RFID Transponder als Schlüsselanhänger für verschiedene Zugangs- und Bedienfunktionen am ABT 4000

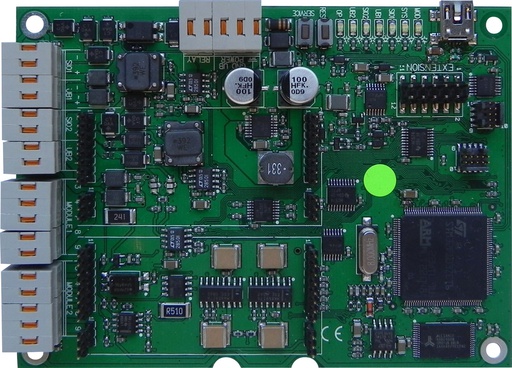

Adapter zum Einbau in die BMA zur Bereitstellung des redundanten Anschlusses für ein FAT 4000, ZPA4000, GMT4000 oder FBF4000uC ausgehend vom seriellen Interface der BMZ IQ8 Control. Gemäß EN 54-2/DIN 14675 kann mit diesem Adapter die Schnittstelle der BMA als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 4000 zur Erstinformation der Feuerwehr dient. Versorgungsspannung und Signalweg des Ringes werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichende Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung bzw. Ausfall eines Leitungsweges ist gewährleistet und es können bis zu 20 redundante FAT in einem Ring geschaltet werden. Für Fehlersuche, Wartung und Inbetriebnahme vorhandene USB-Schnittstelle on Board. Über die beim FAT 4000 beiliegende Programmiersoftware „PROG4000“ ist es möglich, den Adapter den objektspezifischen Bedingungen anzupassen.

Der Redundanz-Adapter wird vorbereitet zum Anschluss an IQ8Control inkl.
- 784717 Adapter ADP-FBF
- 784872 Schnittstellenmodul TTY
ausgeliefert.

Zentralen-Parallel-Anzeige im formschönen Kunststoff Aufputzgehäuse als zusätzliche Anzeige zur Brandmeldeanlage. Die Ansteuerung erfolgt über die serielle Schnittstelle der Brandmelderzentrale oder auf dem Ringbus am ADP4000.

Leistungsmerkmale:
- Wahlweise für nichtredundante und redundante Anschaltung
- Klartextanzeige mit 6 Zeilen je 20 Zeichen
- 2 Meldungen gleichzeitig darstellbar
- Übernahme verfügbarer Zusatztexte unter Verwendung einer zusätzlichen 3. Zeile aus dem Protokoll der BMA
- Bis zu 40.000 Zusatztexte in Abhängigkeit der Anzahl von Zeichen pro Text programmierbar.

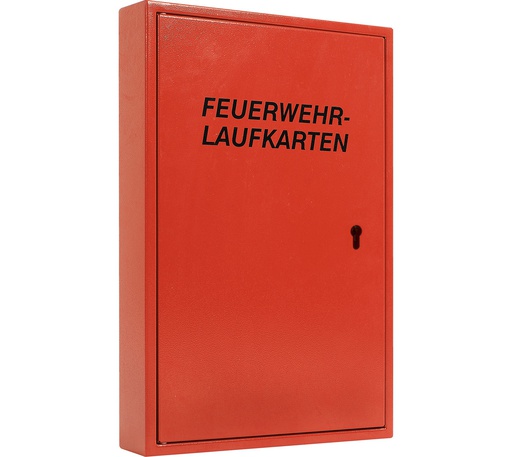

Stahlblechgehäuse für Aufputz- und Unterputzmontage. Türöffnung durch Feuerwehrschließung.
Vorbereitet für Halbzylindereinbau.
Beinhaltet 2 Aufnahmefächer für 100 Stück Feuerwehrlaufkarten im A4-Format
Tür mit Beschriftung „Feuerwehrlaufkarten

Abmessungen: B: 371 mm H: 560 mm T: 100 mm

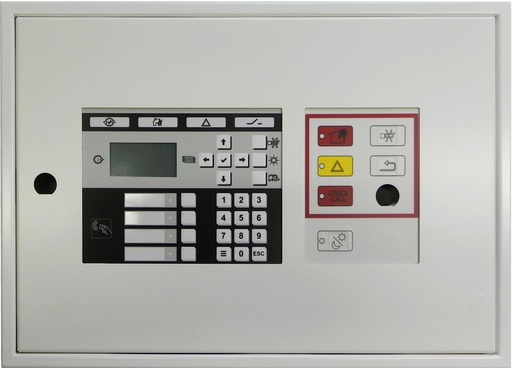

Das Feuerwehrbedien- und Anzeigeteil (FBA) mit integrierter Elektronik zeigt bestimmte Betriebszustände der Brandmeldeanlage (BMA) wie Brandalarm, Störung und Fernalarm in einheitlicher Erscheinungsform an und ermöglicht den Einsatzkräften der Feuerwehr eine definierte Bedienung der wichtigsten Funktionen nach Schweizer Norm SN 054 002:1999. Der Zustand der Brandmelderzentrale muss nach Brandschutzrichtlinie (BRL) für Brandmeldeanlagen 20-03d in unmittelbarer Nähe des FBA ersichtlich sein. Wird das FBA entfernt von der BMZ installiert, so empfiehlt die BRL des VKF ein Anzeigegerät. Hier kommt dann die ZPA-FBA-Kombination zum Einsatz. Das Feuerwehrbedien- und Anzeigeteil ist gemeinsam mit dem ZPA4000, GMT4000 oder ABT4000 in das System4000 integrierbar und gestattet somit eine Vielzahl von Anwendungsmöglichkeiten. Die Geräte verfügen über eine moderne kapazitive Tastentechnologie. Je nach BMZ-Hersteller und Anwendung gibt es konventionelle, serielle und auch redundante Anschaltungen des FBA.
Das jeweilige Schließsystem ist mit der kantonalen Brandschutzbehörde und dem BMZ-Hersteller abzustimmen!

Endlospapierdrucker als parallele Registriereinrichtung an einer Brandmelderzentrale FlexES Control. Die Energieversorgung erfolgt über ein externes Stecker-Netzteil. Der Drucker kann sowohl als Tischdrucker oder anhand der mitgelieferten Halterung an der Wand, neben der BMZ montiert werden. Der Anschluss erfolgt über eine serielle Schnittstelle der FlexES Control.

Merkmale und Vorteile:
1 x Interfacekabel
1 x Stromversorgungskabel
1 x Rolle Thermal Papier
1 Stromversorgung

Das Feuerwehrbedien- und Anzeigeteil (FBA) mit integrierter Elektronik zeigt bestimmte Betriebszustände der Brandmeldeanlage (BMA) wie Brandalarm, Störung und Fernalarm in einheitlicher Erscheinungsform an und ermöglicht den Einsatzkräften der Feuerwehr eine definierte Bedienung der wichtigsten Funktionen nach Schweizer Norm SN 054 002:1999. Der Zustand der Brandmelderzentrale muss nach Brandschutzrichtlinie (BRL) für Brandmeldeanlagen 20-03d in unmittelbarer Nähe des FBA ersichtlich sein. Wird das FBA entfernt von der BMZ installiert, so empfiehlt die BRL des VKF ein Anzeigegerät. Hier kommt dann die ZPA-FBA-Kombination zum Einsatz. Das Feuerwehrbedien- und Anzeigeteil ist gemeinsam mit dem ZPA4000, GMT4000 oder ABT4000 in das System4000 integrierbar und gestattet somit eine Vielzahl von Anwendungsmöglichkeiten. Die Geräte verfügen über eine moderne kapazitive Tastentechnologie

Standardgehäuse nach DIN 14661 und 14662 in blau, RAL 5005

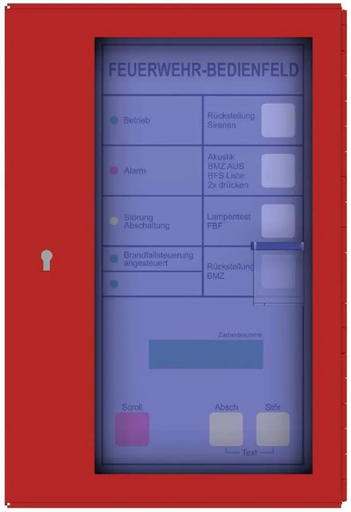

Das Feuerwehrbedienfeld FBF4000-B für Österreich gemäß ÖNORM F 3031 ist eine Zusatzeinrichtung zum Anschluss an die ESSER by Honeywell Brandmelderzentrale IQ8Control.
Es dient der Anzeige bestimmter Betriebszustände (Alarm, Störung, Abschaltung) der Brandmeldeanlage (BMA) als Sammelmeldung mittels LED, sowie als Klartext auf einem alphanumerischen Display. Zusätzlich bietet es die Möglichkeit auf der Brandmelderzentrale die Sirene bzw. die komplette Brandmelderzentrale rückzustellen und die Akustik auszuschalten.

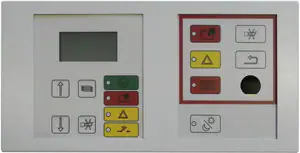

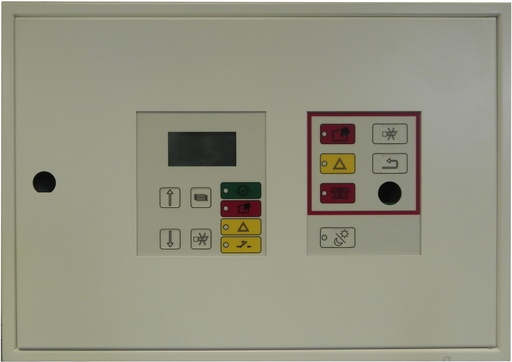

Das FBA4000-Plus-ZT-Light ist eine Kombination aus dem Feuerwehrbedien- und Anzeigeteil (FBA) mit integrierter Elektronik gemäß Schweizer Norm SN 054 002 : 1999 und nach Brandschutzrichtlinie für Brandmeldeanlagen 20-03d und der Zentralenparallelanzeige (ZPA4000-CH) im Schlanken Design. Dies ermöglicht die entfernte Montage, abgesetzt von der Brandmelderzentrale.

- Schlankes Design Reduzierung von Umgebungseinflüssen durch kapazitive Tasten
- Einsatz besonders in sensiblen Bereichen durch Folientastatur geeignet, z. B. - Gesundheitswesen, Pflegebereich
- wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- 2 Meldungen gleichzeitig darstellbar
- 3 Sammelanzeigen/ LEDs (Brand, Störung, Fernalarm)
- 2 Tasten für Rückwirkung auf BMA (akustische Signalisierung abstellen, Brandmelderzentrale rückstellen)
- 1 Schlüsselschalter (Bedienung freigeben) Bedienverriegelung mit Profilhalbzylinder nach Schweizer Norm
- 1 zusätzliche Taste für die Tag-/Nacht-Umschaltung

Betriebsspannung 10 ... 30 V DC
Ruhestrom @ 24 V DC ca. 21 mA
Alarmstrom @ 12 V DC ca. 51 mA @24 V
Farbe RAL 9010 (Reinweiß)
Abmessungen B: 390 mm H: 225 mm T: 40 mm

Gehäuse mit Planfach für Auf- und Unterputzmontage für die Schweiz.
Farbe RAL 9010 (Reinweiß)
Abmessungen B: 520 mm H: 370 mm T: 100 mm
