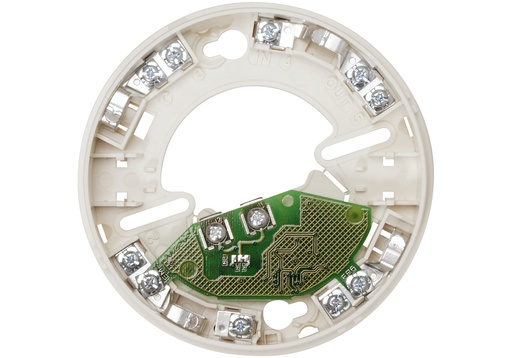

Meldersockel mit Relaisausgang ES Detect, 48V DC Betrieb
Meldersockel mit Relaiskontaktausgang, für Melderfamilie ES Detect. Geeignet für 48-V-DC-Betrieb. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Öffner. Eine typische Anwendung für diesen Sockel mit ES Detect Melder ist die Überwachung von Mobilfunkstationen.

Leistungsmerkmale:
System Nutzen:
- Optimal abgestimmt auf die BMZ ES Line.
- Mit Multisensordetektoren für die Erkennung aller Brände selbst unter
schwierigsten Betriebsbedingungen
- Bis zu 30 Melder pro Meldergruppe.

Zuverlässige Detektion:
- Gleichmäßige Ansprechempfindlichkeit unterschiedlichen Brandarten
- Großer Abstand zwischen Signal- und Störungsgrößen durch spezielles Sensor-
und Elektronikdesign zur Unterdrückung elektromagnetischer Einflüsse
- Automatische Anpassung an variierende Umwelteinflüsse
- Elektronische Kompensation von Langzeiteinflüssen bei Verschmutzung oder
Alterung

Zuverlässige Täuschungsalarmunterdrückung:
- Hohe Täuschungsalarmsicherheit durch zeitliche Auswertung unterschiedlicher
Sensorkriterien
- Ausgrenzung nicht brandtypischer Signalverläufe durch spezielle Filteralgorithmen
- Automatische Selbstüberwachung der Melderelektronik
- Automatische Selbstüberwachung der Sensoren auf Funktion und Zustand

Wartung:
- Kennzeichnung der Thermomelder durch einen schwarzen Ring auf dem
Lichtleitteller
- Betriebsstunden-, Alarm- und Störungszähler in jedem Melder integriert
- Mit Standard-Service-PC und über Feldbusinterface Betriebsdatenabfrage aller
Melder einer Gruppe
- Melder-LED für Alarmanzeige und als Identifikationsanzeige im Service (bei
Wartung mit tools 8000)

Umfangreiches Zubehör:
- Standardsockel und Relaissockel
- Sockeladapter für Deckeneinbau
- Staubschutzkappen optional für Brandmelder und Meldersockel
- Bausatz für abgehängte Montage

Technische Daten:
Betriebsspannung 42 ... 58 V DC
Alarmstrom @ 9 V DC 9 mA
Kontaktbelastung Relais 30 V DC / 1A, 60 V DC / 0,45 A
Anschlussklemmen Ø 0,6 mm ... 2 mm²
Luftgeschwindigkeit 0 m/s ... 25,4 m/s
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Rel. Luftfeuchte < 95 % (ohne Betauung)
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 80 g
Kabeleinführung seitlich oder durch Bodenplatte
Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²)
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad Meldern verwendbar!
- Nicht für den Einsatz im esserbus® und esserbus®-PLus Ringbus verwendbar!
- Enthalten in Art.-Nr. 800361.10.
- Ersatzartikel für Art.-Nr. 781582

Lieferumfang:
Melder ohne Sockel
119,00 € 119.0 EUR
Meldersockel mit Relaiskontakt IQ8Quad, ES Detect
Meldersockel mit Relaiskontaktausgang, für Melderfamilie IQ8Quad und ES Detect. Kontakt: potentialfreier Öffner oder Schließer durch Kodierbrücke wählbar, werkseitige Einstellung: Schließer.

Leistungsmerkmale:
- Großzügiger Verdrahtungsraum
- Automatisches Schließen der Ringbusleitung bei Melderentnahme
- Melderentnahmesicherung im Sockel enthalten

Technische Daten:
- Stromaufnahme 5 µA (ohne Melder, Relais aktiv)
- Kontaktbelastung Relais 30 V DC/1 A
- Anschlussklemmen Ø 0,6 mm bis 2 mm²
- Anwendungstemperatur -20 °C ... 72 °C
- Lagertemperatur -25 °C ... 75 °C
- Rel. Luftfeuchte < 95 % (ohne Betauung)
- Material ABS
- Farbe weiß, ähnlich RAL 9010
- Gewicht ca. 80 g
- Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
- Kabeleinführung seitlich oder durch Bodenplatte.
- Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen,
beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm) oder 2273-203 (0,5 … 2,5 mm²),
verwendet werden.
- Nicht für den Einsatz mit IQ8Quad mit integriertem Alarmgeber Typ 802382,
802383, 802384, 802385 und 802386 sowie 802385.SVxx und 802386.SVxx
verwendbar!
94,00 € 94.0 EUR

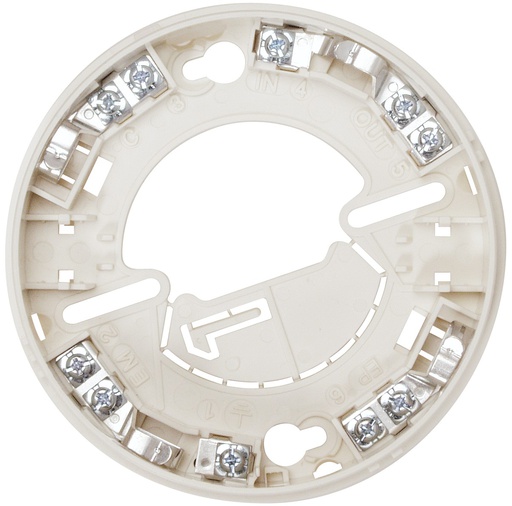

Meldersockel Standard IQ8Quad, ES Detect
Standardmeldersockel für Melderfamilie IQ8Quad und ES Detect.

Leistungsmerkmale:
- Großzügiger Verdrahtungsraum
- Automatisches Schließen der Ringbusleitung bei Melderentnahme
- Melderentnahmesicherung im Sockel enthalten

Technische Daten:
Anschlussklemmen Ø 0,6 mm ... 2 mm²
Anwendungstemperatur -20 °C ... 72 °C
Lagertemperatur -25 °C ... 75 °C
Material ABS
Farbe weiß, ähnlich RAL 9010
Gewicht ca. 60 g
Abmessungen Ø: 117 mm H: 24 mm (inkl. Melder 62 mm)

Zusätzliche Informationen:
Kabeleinführung seitlich oder durch Bodenplatte.
Zum Durchschleifen vorhandener Adern können die WAGO-Klemmen, beispielsweise Typ 243-204 (Ø 0,5 mm-Ø 1,0 mm)
oder 2273-203 (0,5 … 2,5 mm²) verwendet werden.
14,40 € 14.4 EUR

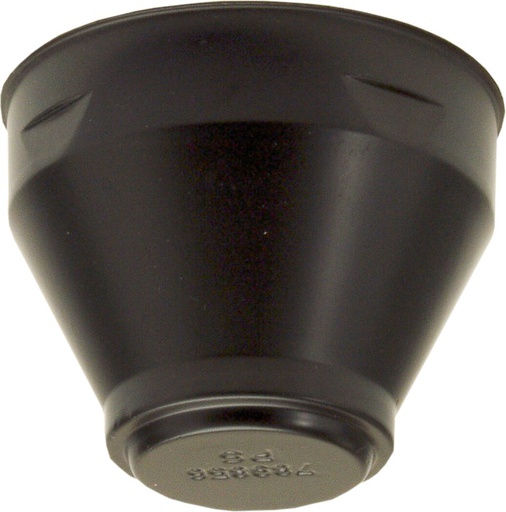

Melderabdeckkappe–aP
Für Melder mit Sockel, zum Schutz der Melder vor Verschmutzung während der Bauphase oder bei Renovierungsarbeiten
226,60 € 226.6 EUR

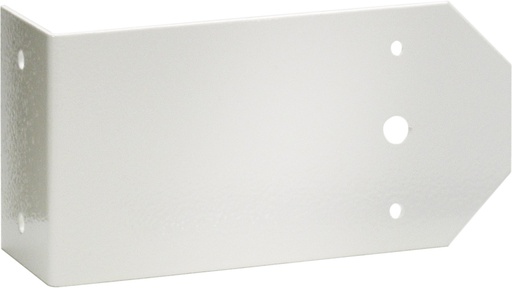

Montagewinkel für Sturzmelder FSA
Montagewinkel für alle Sockel/Melder der IQ8Quad-Gruppe, ES Detect und IQ8Alarm.Die Distanz zwischen den Montagelöchern beträgt 6 cm und der Durchmesser beträgt ca. 5 mm.
14,50 € 14.5 EUR

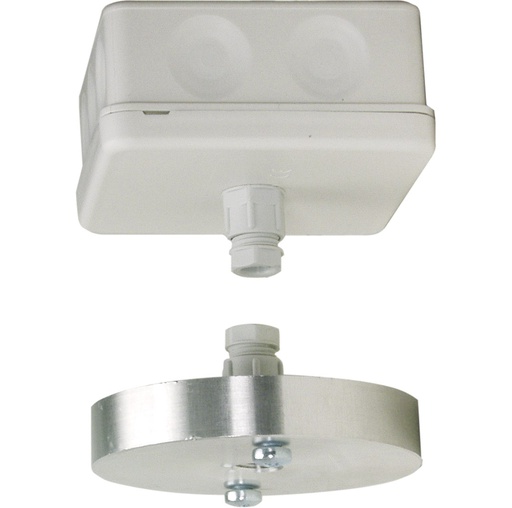

Bausatz für abgehängte Montage
Bausatz für Meldersockel 7815xx, 801593 und 80559x zur abgehängten Montage, mit Pendelstabilisator, Kabeleinführung von oben, Zugentlastung über Kabel-Verschraubung, einschließlich Anschlussdose mit Klemmeneinsatz. Die Höhe des Melders ist durch die Kabellänge individuell einstellbar.

Rel. Luftfeuchte: < 95 %
Material: ABS
Montage: am Melderkabel hängend
Farbe: weiß, ähnlich RAL 9010
Abmessungen: Ø: 84 mm H: 15 mm (Alu-Stabilisator)
124,00 € 124.0 EUR

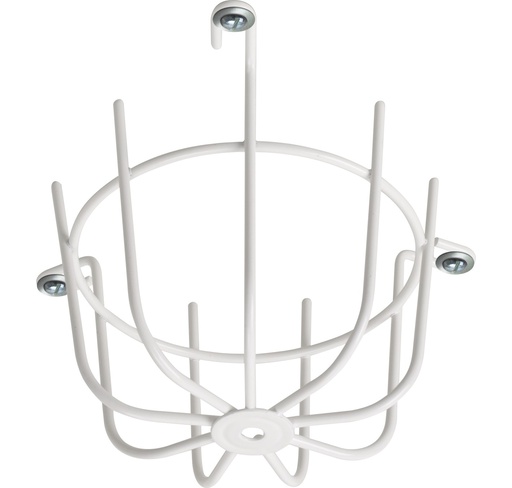

Schutzkorb
Stahlkorb zum Schutz vor Beschädigung und gegen unbefugtes Entfernen des Gerätes.

Material: Stahl mit Lackierung
Farbe: weiß, ähnlich RAL 9010
Abmessungen: Ø: 140 mm H: 115 mm

Geeignet für Melderserie IQ8Quad, ES Detect, 9x00, Funksockel, Funkgateway, IQ8Alarm mit flachem Sockel.

Nicht geeignet für den Einsatz in Kombination mit dem Signalgebersockel DBS1224B4W-D und den IQAlarm IP 65 Sockeln 806201 und 806202.
53,00 € 53.0 EUR

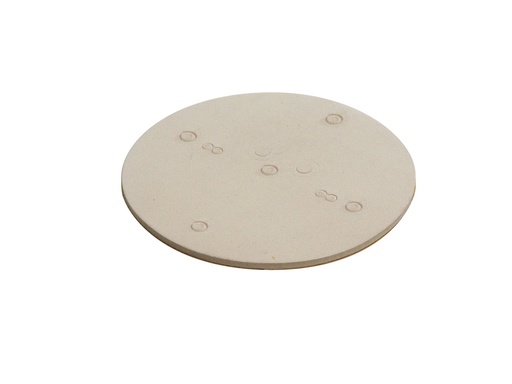

IP 42 Schutz für IQ8Quad Meldersockel, flache Bauform
Zur Installation in staubiger und feuchter Umgebung.
Der IP-Schutz schützt den IQ8Quad, ES Detect Meldersockel gegen Eindringen von Staub und Feuchtigkeit. Er erhöht den Schutz auf IP 42.
Zur einfachen Befestigung an der Oberseite des Sockels ist der IP-Schutz mit einer Klebefolie ausgestattet.

1 VE = 10 Stück
35,70 € 35.7 EUR

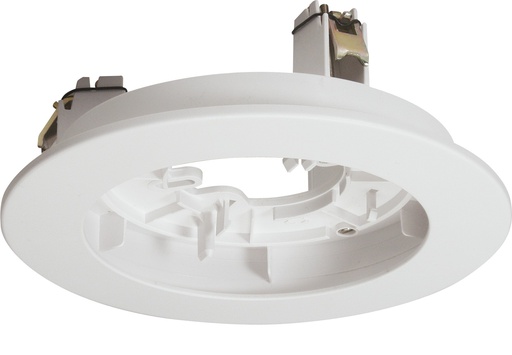

Unterputzgehäuse für IQ8Quad, ES Detect Meldersockel
Das uP-Gehäuse für IQ8Quad Meldersockel wird zum Einbau des IQ8Quad und ES Detect Melders in abgehängte Decken eingesetzt oder dort, wo eine verdeckte Montage des Meldersockels (Art.-Nr. 805590, 805591) erforderlich ist. Der Meldersockel zur Aufnahme des IQ8Quad Melders wird in das uP-Gehäuse eingerastet und durch den aufgesetzten Abdeckring nach außen hin optisch abgeschlossen. Der Meldersockel ist somit nicht mehr sichtbar.
45,30 € 45.300000000000004 EUR

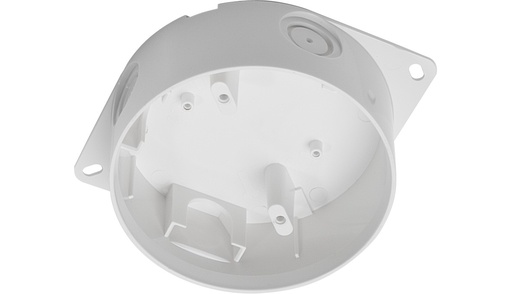

IP 43 Feuchtraum-Sockeladapter aP für IQ8Quad, ES Detect Meldersockel
Der Feuchtraum-Sockeladapter wurde speziell für die aP-Kabelzuführung durch Kabelschutzrohre konzipiert und verfügt über drei ausbrechbare Eingänge für M20 Kabelverschraubungen (optional). Geeignet für Meldersockel IQ8Quad, ES Detect. Der Feuchtraum-Sockeladapter hat eine Aufnahme für das Beschriftungsfeld 805576, um den Melder individuell zu kennzeichnen.

Schutzart: IP 43
Material: ABS
Farbe: weiß, ähnlich RAL 9010
28,30 € 28.3 EUR

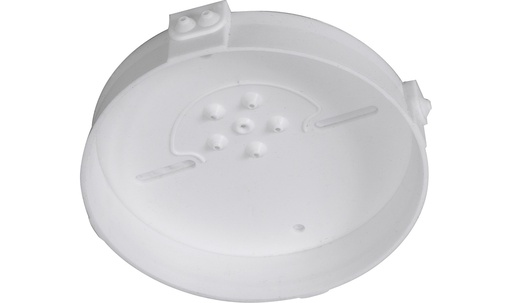

IP 43 Schutz für IQ8Quad, ES Detect Meldersockel, tiefe Bauform
Wie 805570, jedoch als Rundumschutz.
Schützt zusätzlich gegen seitliches Eindringen, zwischen Melder und Meldersockel, von Feuchtigkeit.
Schutzart: IP 43
Material: Gummi
Farbe: weiß, ähnlich RAL 9010

1 VE = 5 Stück
54,00 € 54.0 EUR

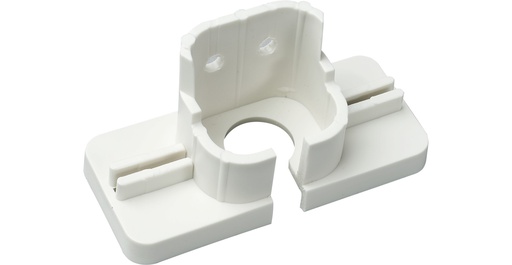

Montageadapter für Zwischendecken
Der Montageadapter wird zur schnellen und sicheren Befestigung von Sockeln, Signalgebern, Melderparallelanzeigen etc. an abgehängten Deckensystemen verwendet. Er erspart den Einsatz spezieller Hohlraumbefestigungen, denn die Befestigungsschrauben des Sockels werden direkt in die Schlitze des Montageadapters eingedreht. Zusätzliche Vorteile bietet der Montageadapter bei Fixierung der Kabel, starrer/ flexibler Verlegerohre und Kabelverschraubungen.

1 VE = 10 Stück
56,00 € 56.0 EUR

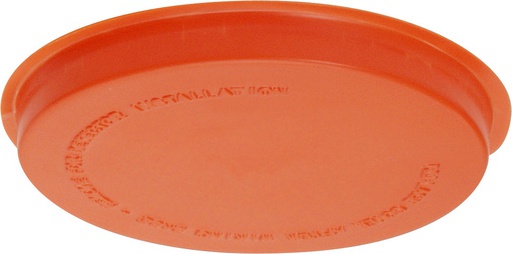

Sockelabdeckung für IQ8Quad, ES Detect
Die Abdeckkappe schützt die IQ8Quad, ES Detect Meldersockel während der Bauphase oder bei Renovierungsarbeiten vor Verschmutzung.

1 VE = 50 Stück
56,00 € 56.0 EUR

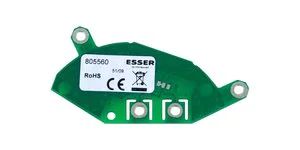

EMV-Abschirmung für IQ8Quad, ES Detect Meldersockel
In Brandmeldeanlagen, in denen eine hohe EMV-Belastung (z. B. durch Leuchtstoffröhren oder elektrische Steuergeräte) zu erwarten ist, sollte die EMV-Abschirmung in den Meldersockel (Art.-Nr. 805590) der entsprechenden automatischen Brandmelder eingebaut werden.

1 VE = 10 Stück
62,00 € 62.0 EUR

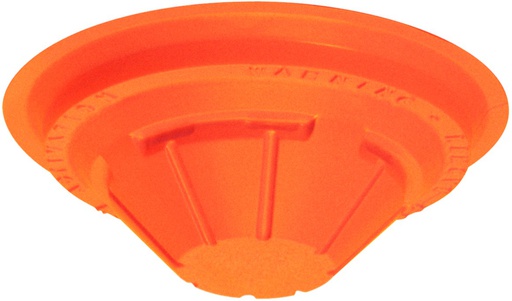

Melderabdeckkappe für IQ8Quad ohne integrierten Alarmgeber, ES Detect
Die Abdeckkappe schützt die Melder IQ8Quad und ES Detect während der Bauphase oder bei Renovierungsarbeiten vor Verschmutzung.
Die Abdeckkappen können nur für die IQ8Quad Brandmelder ohne integrierten Alarmgeber verwendet werden (Art.-Nr. 802171, 802177, 802271, 802371, 802373, 802374, 802375, 802473, 803171, 803271, 803371, 803374, 803271.EX, 803371.EX, 803374.EX und alle Varianten) und für die ES Detect Brandmelder (Art.-Nr. 800171, 800177, 800271, 800371, 800375, 800374, 800361.10) eingesetzt werden!

1 VE = 50 Stück
55,00 € 55.0 EUR

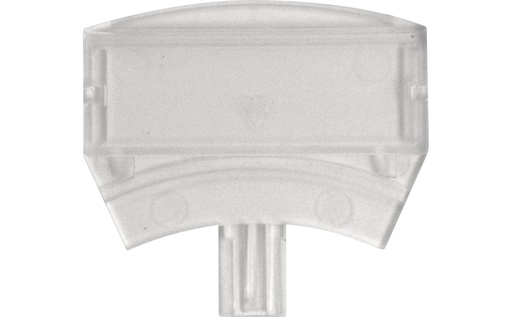

Beschriftungsfeld für IQ8Quad, ES Detect Meldersockel
Das Beschriftungsfeld kann vor oder nach der Installation der Melder in der seitlichen Öffnung des IQ8Quad, ES Detect Meldersockels befestigt werden.
Zur Kennzeichnung des Brandmelders (gem. DIN 1450) mit der Melderadresse und Meldergruppe bei einer Deckenhöhe bis zu maximal 3 Meter!
Das Beschriftungsfeld ist ausgelegt für ein Einsteckschild wie PC-beschriftbare Blanko-Schildchen, SIGEL Art.-Nr. LP725-weiss (58 x 18 mm).
Zum Erstellen der Schilder gibt es unter "Weitere Informationen" eine Word-Vorlage zum Download.
Verwendbar für Sockel 805590/91 mit 805570; für 805593.10, 805594.10.
Nicht verwendbar für Sockel 805590/91 in Kombination mit 805571, 805572, 805573, 805574.

1 VE = 10 Stück
16,30 € 16.3 EUR

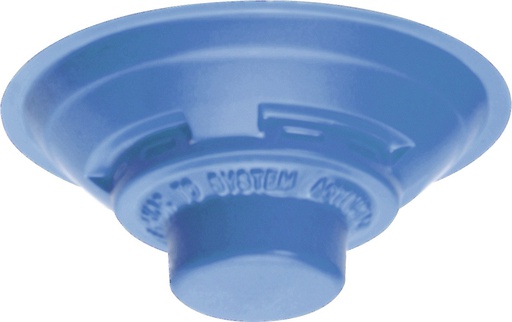

Melderabdeckkappe für IQ8Quad mit integriertem Alarmgeber
Die Abdeckkappe schützt die Melder IQ8Quad während der Bauphase oder bei Renovierungsarbeiten vor Verschmutzung.
Die Abdeckkappen können nur für die IQ8Quad Brandmelder ohne integrierten Alarmgeber verwendet werden (Art.-Nr. 802171, 802177, 802271, 802371, 802373, 802374, 802375, 802473, 803171, 803271, 803371, 803374, 803271.EX, 803371.EX, 803374.EX und alle Varianten) und für die ES Detect Brandmelder (Art.-Nr. 800171, 800177, 800271, 800371, 800375, 800374, 800361.10) eingesetzt werden!

1 VE = 50 Stück
55,00 € 55.0 EUR
Melderheizung 2,8W/24V o. Thermostat
Das Heizelement trägt dazu bei, Betriebsproblemen aufgrund von niedrigen Temperaturen oder Kondensation vorzubeugen.
Das Element sollte in Verbindung mit einem tiefen/wetterfesten Sockel verwendet werden. Die Abmessungen des Elements erlauben die Verwendung mit jedem Sockel, der einen Befestigungsabstand von 60 mm Abstand bietet.
Ein externer Thermostat muss verwendet werden, wenn die Umgebungstemperatur 25°C überschreiten kann.
143,00 € 143.0 EUR

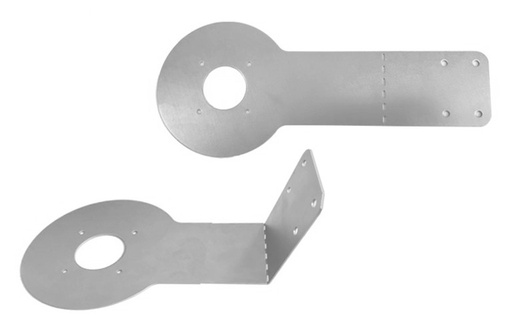

Melder-Montagewinkel
Verzinkter Stahlblechwinkel mit perforierter Abkantlinie zur werkzeuglosen Kaltverformung und Anpassung an Dachschrägen.
Ebenso eignet sich der Winkel zur Montage von Sturzmeldern von Feststellanlagen.
Vordefinierte Bohrungen zur Montage der Meldersockel 805590 oder 805591 sowie vier Bohrlöcher für die Decken- oder Wandmontage.

1 VE = 10 Stück
155,00 € 155.0 EUR

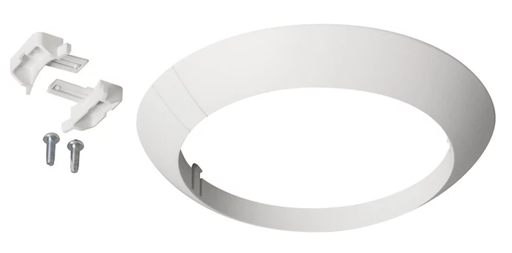

Abdeckring inkl. Befestigungsösen f. IQ8Quad, ES Detect Meldersockel
Einsteckbare Befestigungsösen und Abdeckring für die Sockelmontage z.B. auf 4“-Einbaudosen.
27,30 € 27.3 EUR
