Kleinverteilergehäuse zur Aufnahme von esserbus®-Kopplern.
Folgende esserbus®-Koppler-Typen können eingesetzt werden:
jeweils 2 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 82 x 72 x 20 mm
jeweils 1 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 150 x 82 x 20 mm
Gehäusemaße: (B×H×T) 189 × 131 × 47mm
Schutzart: IP 40
Material: ABS
Farbe: grau, ähnlich RAL 7035

Kleinverteilergehäuse zur Aufnahme von esserbus®-Kopplern.
Folgende esserbus®-Koppler-Typen können eingesetzt werden:
jeweils 2 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 82 x 72 x 20 mm
jeweils 1 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 150 x 82 x 20 mm
Gehäusemaße: B: 189 mm H: 131 mm T: 47 mm

Kleinverteilergehäuse in uP-Ausführung zur Aufnahme von esserbus®-Kopplern.
Folgende esserbus®-Koppler-Typen können eingesetzt werden:
jeweils 2 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 82 x 72 x 20 mm
jeweils 1 Stück esserbus®-Koppler mit den Abmaßen (B x H x T) 150 x 82 x 20 mm

Schutzart: IP 40
Material: ABS
Farbe: grau
Abmessungen: B: 189 mm H: 131 mm T: 47 mm B: 207 mm H: 149 mm (Deckel)

Abmessungen: L: 400 mm

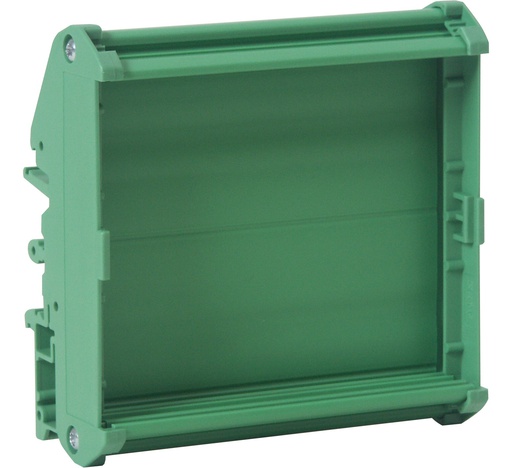

Für Hutschienenmontage der esserbus®-Koppler bis zur Platinengröße von 82 x 72 mm. Seitliche Kabelzuführung.

Bausatz zum Einbau der esserbus®-Koppler in die Erweiterungsgehäuse.

Trennerplatine mit Dual-Highspeed-Isolator zum Aufstecken speziell für die esserbus®-Koppler; zur Ausgrenzung von Leitungsfehlern.

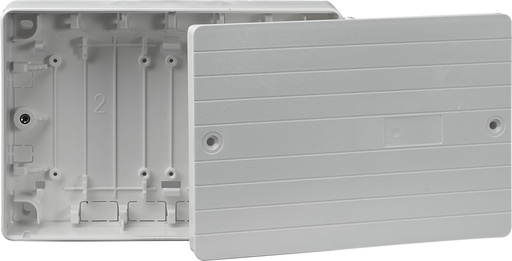

Wie 788601, jedoch weiß.

Schutzart: IP 40
Material: ABS
Farbe: weiß, ähnlich RAL 9003
Abmessungen: B: 189 mm H: 131 mm T: 47 mm
B: 207 mm H: 149 mm (Deckel)

Der Hutschienen-Einbausatz kann in das Zentralengehäuse der BMZ 8000 C/M, IQ8Control C/M nachgerüstet werden. Die Hutschiene ist mit zwei Schrauben auf dem Montageträger befestigt. Mit diesem Einbausatz können maximal zwei Modulgehäuse 788603 (Option) in dem Zentralengehäuse montiert werden.
Abmessungen: B: 175 mm L: 35 mm (Standard-Hutschiene)

An den Eingängen von IQ8TAM, IQ8TAL, IQ8FCT XS/LP kann ein überwachter externer Schaltkontakt angeschlossen werden. Bei der Auslösung des externen Schaltkontakts werden die Adresse und der programmierte Zusatztext des IQ8TAM, IQ8TAL, IQ8FCT XS/LP angezeigt, an dem der externe Kontakt angeschlossen ist.Zur Überwachung dieses Kontakts ist das Alarm- und Überwachungsmodul (Art.-Nr. 804870) für IQ8TAM, IQ8TAL, IQ8FCT XS/LP erforderlich.

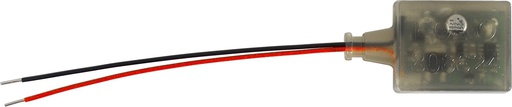

Das Abschlusselement EOL-O wird am letzten Teilnehmer des Steuerausgangs montiert und dient der Überwachung der Alarmgeber und der Brandfallsteuerungen.

- Zur Überwachung der Steuerausgänge bei Anbindung von konventionellen Alarmgebern und Brandfallsteuerungen
- Erkennt zusätzlich schleichende Leitungsunterbrechungen und Kurzschlüsse
- Mikroprozessorgesteuerte Leitungsüberwachung gemäß EN 54-13

Das Abschlusselement EOL-I wird am letzten Teilnehmer montiert und dient der Überwachung der Meldergruppeneingänge.

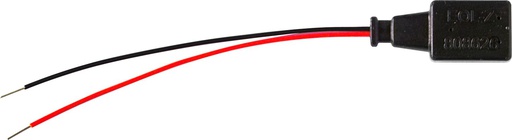

Das Abschlusselement EOL-UV dient der normenkonformen Überwachung von Industriemeldern der Produktfamilie UniVario und wird jeweils im Sockel des UniVario Melders angeschlossen.

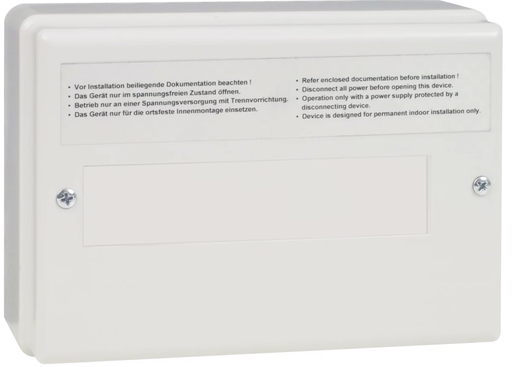

Für aP-Montage des Kopplers IQ8FCT XS 808606, besteht aus Gehäuserückteil und Abdeckung.

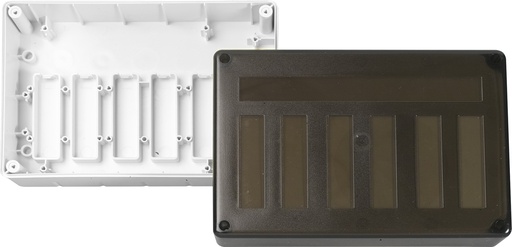

Für aP-Montage von bis zu 6 Koppler IQ8FCT XS 808606, bestehend aus Gehäuserückteil und Abdeckung.
B×H×T: 245 × 180 × 100mm

Großes Verteilergehäuse für esserbus-Koppler. Die folgenden esserbus-Kopplertypen können verwendet werden:
- 2 Stück esserbus-Koppler mit der Abmessung (B x H x T) 82 x 72 x 20 mm
- 1 Stück esserbus-Koppler mit der Abmessung (B x H x T) 150 x 82 x 20 mm

Kleinverteilergehäuse in aP-Ausführung zur Aufnahme einer Platine mit den Maßen
65 x 72 mm und dem 10-poligen Verteilerstreifen 382030, z.B. für esserbus® -Koppler EMA/BMA oder 8-Sicherungskarte 382040
