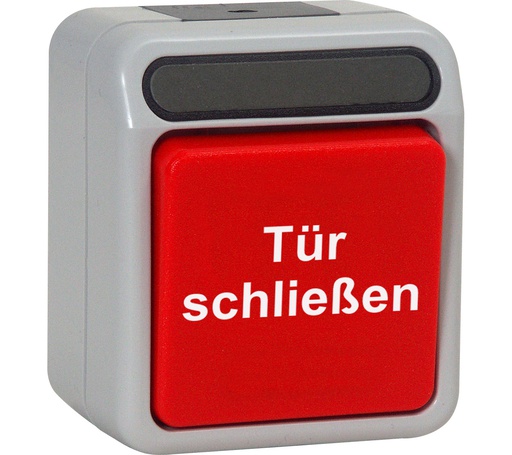

Auslösetaster in Aufputz-Ausführung zur manuellen Auslösung von Feststellvorrichtungen mit Doppel-Wipptaster-Einsatz.

Kontaktbelastung: 250 V AC/10 A
Schutzart: IP 44
Gehäuse: ABS
Farbe: grau, ähnlich RAL 7035
Gewicht: ca. 120 g
Abmessungen: B: 64 mm H: 64 mm T: 31,5 mm

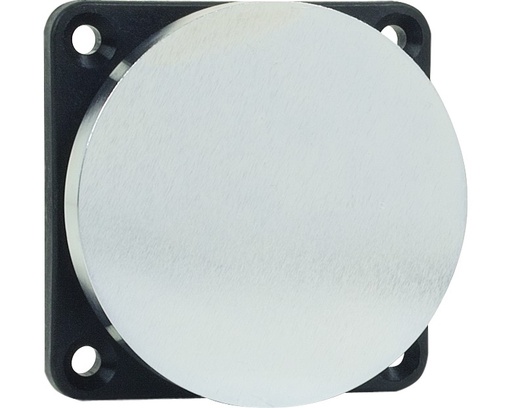

Ankerplatte für Haftmagnete mit Durchmesser 70 mm.

Abmessungen: B: 75 mm H: 75 mm T: 26 mm

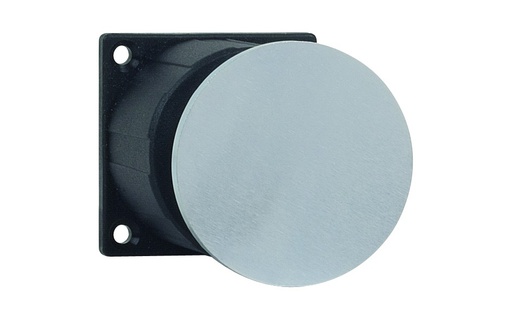

Ankerplatte mit Winkeleinstellung für Haftmagnete mit 50 mm Durchmesser. Diese Ausführung ist für Anwendungen konzipiert, bei denen ein Anschlagwinkel der Tür vorliegt. Durch das Gelenk ist die Ankerplatte mit je 60° in die jeweilige Richtung einstell- und fixierbar.

Abmessungen: B: 55 mm H: 55 mm T: 50 mm

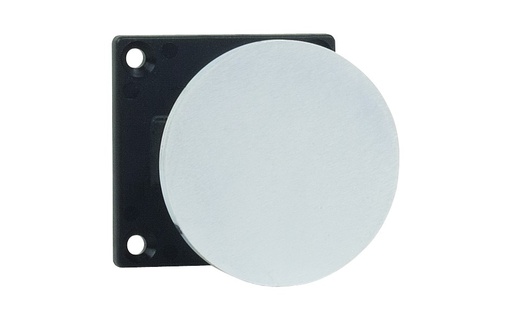

Ankerplatte mit Teleskop für Haftmagnete mit 50 mm Durchmesser. Die eigentliche Platte ist mithilfe einer eingebauten Feder (Federweg ca. 20 mm) gedämpft gelagert. Dies ist bei schweren Türen bzw. Schiebtoren von Vorteil, um mögliche Aufschläge zu dämpfen und so Haftmagnet und Tür gegen Zerstörung zu schützen. Der Anschlagwinkel sollte maximal 5° betragen.

Abmessungen: B: 55 mm H: 55 mm T: 79 mm

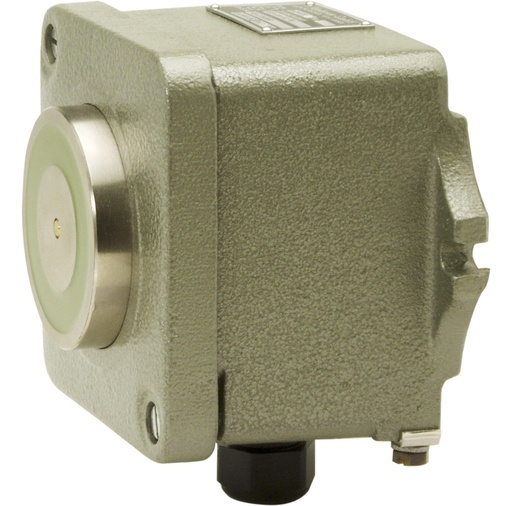

Ex-geschützter Türhaftmagnet im druckfesten Gußgehäuse. Gehäusedeckel und Zugentlastung sind verschraubt.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 3 W
Haftkraft: 1568 N
Umgebungstemperatur: 0 °C ... 35 °C
Ex-Kategorie: II 2G (Gas) und 2D (Staub)
Ex-Schutz: II 2 G Ex eb mb IIC T6 Gb, II 2 D Ex tb IIIC 73°C Db
Schutzart: IP 54
Baumusterprüfbescheinigung: 18ATEX1145 X

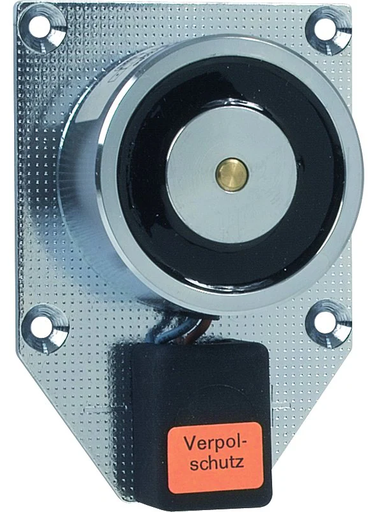

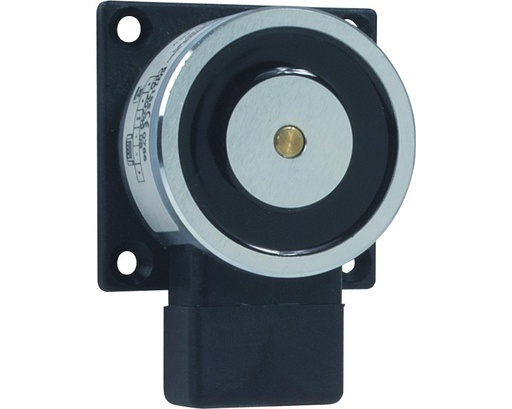

Haftmagnet mit Verpolschutz und Anschlussklemme inklusive Befestigungsplatte zur Wandmontage.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 490 N
Abmessungen: Ø: 50 mm H: 30 mm

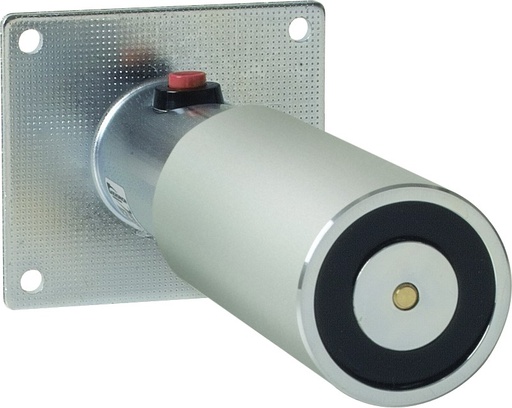

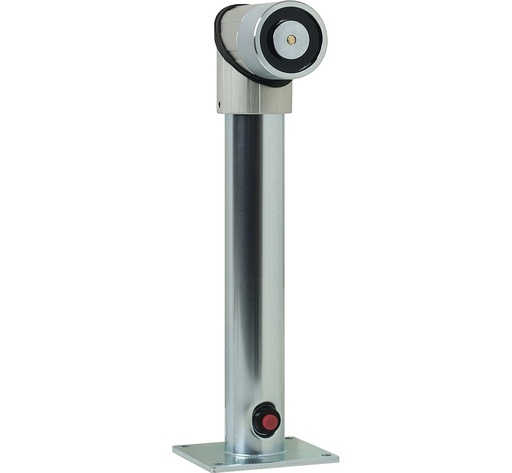

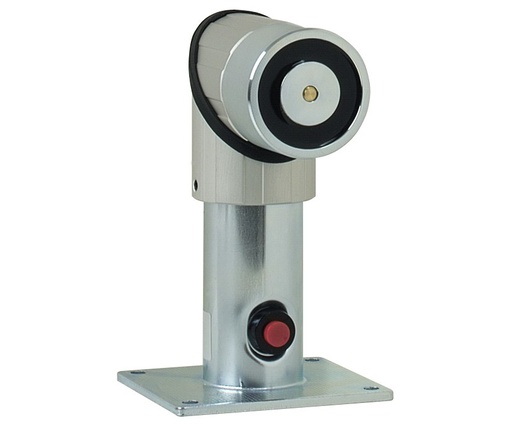

Haftmagnet wahlweise für Boden-, Decken- und Wandmontage geeignet. Der eloxierte Aluminium-Schwenkkopf lässt sich von Wand auf Boden- bzw. Deckenmontage umstellen. Das Rohr ist auf 110 bzw. 145 mm (Boden-/Wandmontage) kürzbar.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 490 N
Abmessungen: B: 90 mm H: 80 mm T: 150 mm (Bodenmontage)
B: 90 mm H: 80 mm T: 185 mm (Wandmontage)

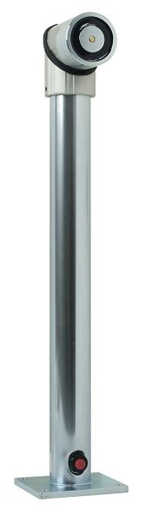

Wie 767017, jedoch mit Basislänge 300/335 mm.

Betriebsspannung: 24 V DC
Leistungsaufnahme 1,5 W
Haftkraft: 490 N
Abmessungen: B: 90 mm H: 80 mm T: 300 mm (Bodenmontage)
B: 90 mm H: 80 mm T: 335 mm (Wandmontage)

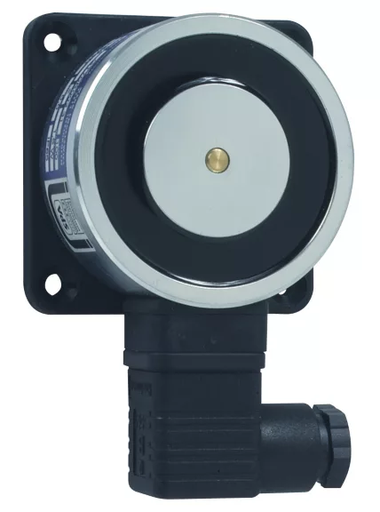

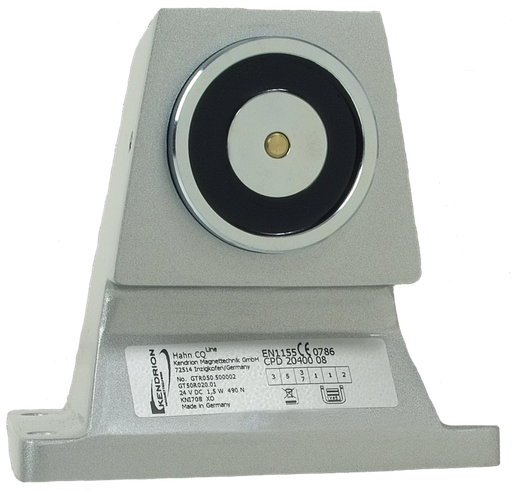

Haftmagnet ausschließlich zur Wandmontage mit Haftkraft von 1372 N.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 1372 N
Abmessungen: B: 90 mm H: 80 mm T: 150 mm (Wandmontage)

Text: Feststellanlage, Abnahme durch, Firmenzeichen sowie Monat und Jahr der Abnahme

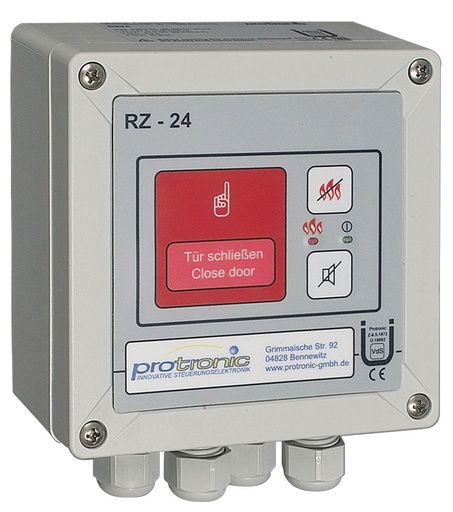

Kurzschlussfestes Netzgerät mit Meldergruppeneingang, Steuerausgang für Feststelleinrichtungen und stabilisierter Ausgangsspannung zur Verwendung in Feststellanlagen gemäß DIBt. Für Steuerungsaufgaben steht ein potentialfreier Wechslerkontakt zur Verfügung.
Stand-alone Betrieb sowie die Integration in eine Brandmeldeanlage über einen Alarmierungskoppler oder IQ8FCT XS möglich.

- Anbindung von IQ8Quad O-Melder (Art.-Nr. 803371), TD-Melder (Art.-Nr. 803271) und O²T-Melder (Art.-Nr. 803374) DIBt-zugelassen als FSA-Melder
- Autom. Melder anschließbar an der integrierten Meldergruppe
- Integrierte Auslösetaste
- Betriebs- und Brandmeldeanzeige
- Rücksetztaste
- Integrierter Summer und Summer aus Taste
- Integration der Brand- / Auslösemeldung in eine Brandmeldeanlage über den potentialfreien Wechslerkontakt und Alarmierungskoppler 808623 oder IQ8FCT XS 808606
- Auslösung der Feststellvorrichtung auch durch die automatischen Brandmelder einer BMA im Nicht-FSA-Betrieb über Kopplerausgang möglich

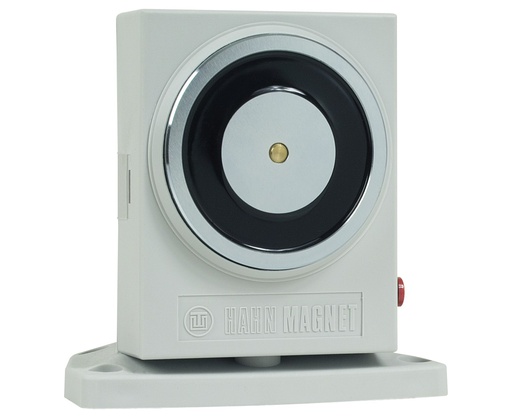

Haftmagnet ausschließlich zur Bodenmontage mit Haftkraft von 1372 N.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 1372 N
Abmessungen: B: 109 mm H: 121 mm T: 86 mm

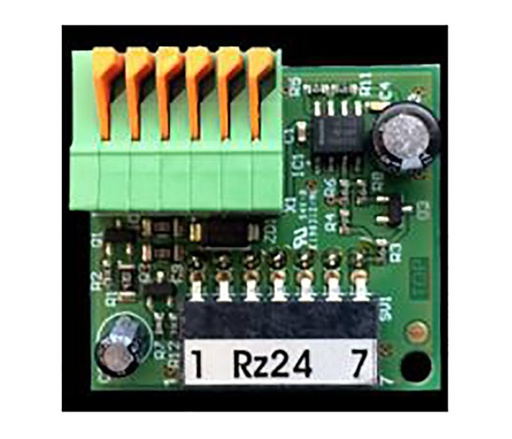

Automatischer Rücksteller nach Brandalarm oder Netzausfall zu Integration in RZ-24-FA für den Fall, dass die RZ-24-FA in einem schwer zugänglichen Bereich installiert ist (z.B. in großer Höhe).

- selbstständiges Rücksetzen nach Brandalarm oder Netzausfall
- setzt die Brandmeldeschleife durch einen kurzen Reset-Impuls zurück
- bei Auslösung eines Brandmelders muss dieser zusätzlich per Hand zurück gestellt werden (Taste Test oder Tür schließen auf Folientastatur bzw. Auslösetaster)
- Das Rücksetzen ist nicht möglich solange weiterhin ein Brand erkannt wird

Befestigungsplatte für Haftmagnete mit Durchmesser 50 mm.

Abmessungen: B: 55 mm H: 55 mm T: 18 mm

Auslösetaster in Unterputz-Ausführung zur manuellen Auslösung von Feststellvorrichtungen mit Doppel-Wipptaster-Einsatz.

Betriebsspannung 24 V DC
Leistungsaufnahme 1,5 W
Haftkraft 490 N
Abmessungen B: 105 mm H: 85 mm T: 37,5 mm

Wie 767013, jedoch mit zusätzlicher PG-Verschraubung.

Wie 767036, jedoch für Haftmagnete mit 70 mm Durchmesser.
Ankerplatte mit Dämpfung

Breite: 75mm, Höhe: 75mm, Tiefe: 84mm

DIBt-zugelassen für-: Feststellanlage RZ-24-FA 782104: Z-6.5-1872
