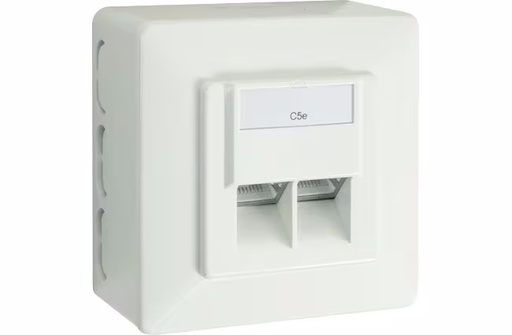

Wandanschlussdose zum Anschluss einer Sprechstelle der Serie DCS oder DCSF.

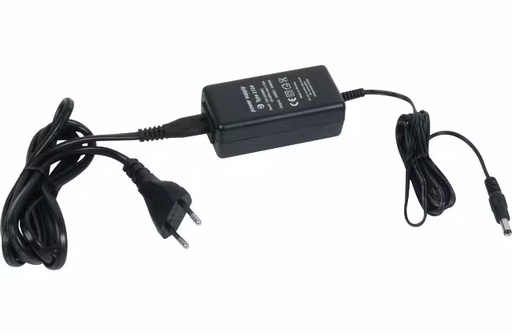

Netzteil zur Spannungsversorgung des LWL-Umsetzers für digitale Sprechstellen DCS Art.-Nr. 583317.21. Für nicht sicherheitsrelevante Anwendungen.

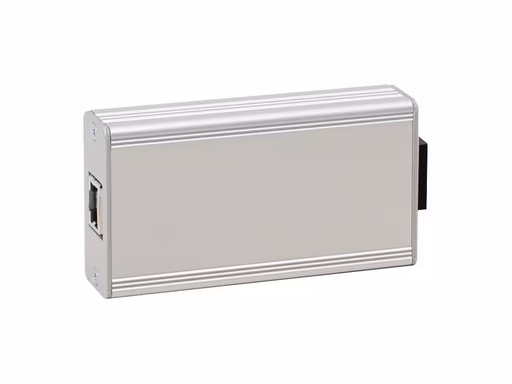

Baugruppe zur Verbindung der digitalen Sprechstellen DCS bzw. UIM an VARIODYN® D1 über Multimode-Lichtwellenleiter.

Baugruppe zur Verbindung der digitalen Sprechstellen DCS bzw. UIM an VARIODYN® D1 über Singlemode-Lichtwellenleiter.

Baugruppe zur Verbindung der digitalen Sprechstellen DCS bzw. UIM an VARIODYN® D1 über Multimode-Lichtwellenleiter. Die Spannungsversorgung muss bei sicherheitsrelevanten Anlagen von der 24 V DC Notstromversorgung der Sprachalarmanlage erfolgen oder über ein externes Netzteil (Art.-Nr. HLSPS-DB2).

Baugruppe zur Verbindung der digitalen Sprechstellen  DCS bzw. UIM an VARIODYN® D1 über Singlemode-Lichtwellenleiter. Die Spannungsversorgung muss bei sicherheitsrelevanten Anlagen von der 24 V DC Notstromversorgung der Sprachalarmanlage erfolgen oder über ein externes Netzteil (Art.-Nr. HLSPS-DB2).

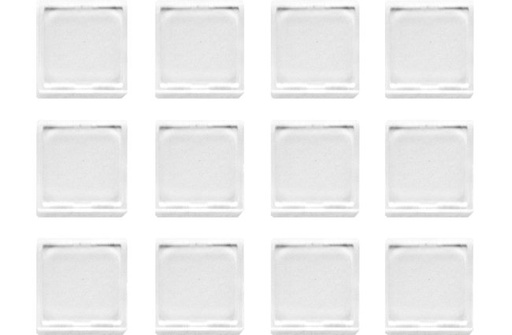

Ersatz-Tastenabdeckkappen für die Sprechstellen der Reihe DCS, DCSF und DKM.

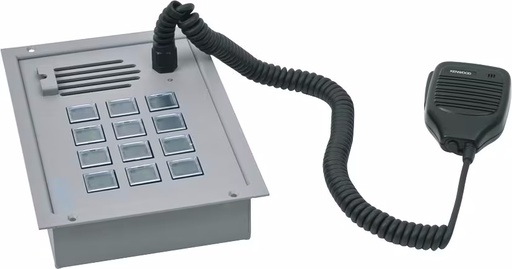

Die digitale Feuerwehrsprechstelle DCSF12 dient zum Auswählen von Lautsprecherzonen und zum Absetzen von Sprachdurchsagen sowie von diversen Gongs bzw. Alarmen. Die Sprechstelle wird über ein Standard Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio Link) der DOMs (Digitales Output Modul) angeschlossen. Alle Audio- und Steuersignale werden digital übertragen. Die Sprechstelle verfügt über 12 frei konfigurierbare Tasten, 13 LEDs und ein Handmikrofon mit eingebautem Lautsprecher. An ein DOM können bis zu vier digitale Sprechstellen angeschlossen werden. Dabei kann jede Sprechstelle im System gleichzeitig unterschiedliche Sprachdurchschaltungen und Steuersignale erzeugen und auch empfangen. Eine digitale Sprechstelle kann mit einem Cat5-Kabel bis zu 300 m abgesetzt werden. Für den redundanten Betrieb, sind zwei Cat5-Kabel und zwei DAL-Anschlüsse pro Sprechstelle erforderlich. Erweiterung auf eine größere Entfernung bei LWL-Verkabelung möglich – siehe passende LWL Konverter und kann mit bis zu sechs digitalen Tastenmodulen (DKM18) erweitert werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LEDs auf 120 steigern lässt.Die vom Lautsprecher ausgesendeten nicht hörbaren Überwachungsfrequenzen werden kontinuierlich vom Mikrofon aufgenommen. Ein Ausbleiben führt zur Fehlermeldung.Hinweis: Redundanz bei EN 54-16 Anwendung und mehr als ein Alarmierungsbereich.

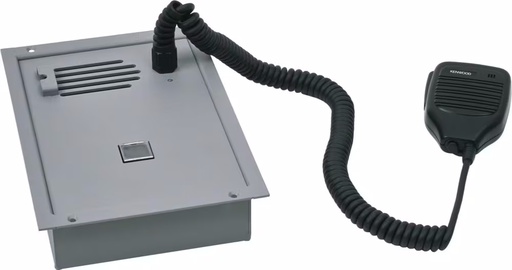

Wie Art.-Nr. 583503.RE, jedoch mit einer frei konfigurierbaren Taste, zwei LEDs und einem Handmikrofon mit eingebautem Lautsprecher.

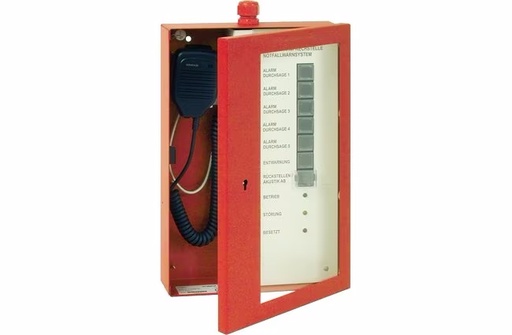

Zugelassen nach EN 54-16
Entspricht und durch die Prüfstelle für Brandschutztechnik PSBT positiv nach der ÖNORM F 3033 getestet, Prüfungsnummer: FT 14/830/03/08 – Lfd.-Nr. 442.03
Fünf frei programmierbare Tasten für die Alarmierung
Eine frei konfigurierbare Taste für Entwarnung
Eine Taste für Rückstellen/Akustik
Drei integrierte LED-Anzeigeelemente (Betrieb, Störung, Besetzt)
Handmikrofon mit Nierencharakteristik und PTT-Sprechtaste
Optionale LWL-Anbindung für Strecken einer größeren Entfernung – siehe LWL Konverter
Sichtfenster und Verschluss nach EN 54-11
Optimal auf die Anforderungen der Feuerwehr zugeschnitten
Abschließbares Metallgehäuse

Allgemeine technische Daten:
Betriebsspannung 24 V DC Mikrofon Handmikrofon, Nierencharakteristik, Push-To-Talk (PTT) Sprechtaste Übertragungsbereich
200 Hz ... 12500 Hz
Lautsprecherleistung 1 W Abtastrate 48 kHz AD/DA-Wandler 24 Bit Stromaufnahme 150 mA Umgebungstemperatur
-5 °C ... 55 °C
Rel. Luftfeuchte
< 93 % (ohne Betauung)
Farbe rot, ähnlich RAL 3000 (Gehäuse) weiß, ähnlich RAL 9002 (Bedienteil) Gewicht
ca. 2 kg
Abmessungen
B: 200 mm H: 300 mm T: 55 mm
Leistungserklärung DoP-20997130701

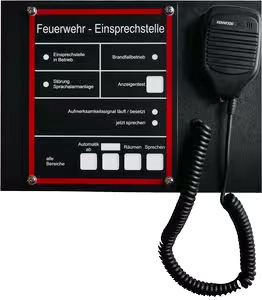

Volldigitale Feuerwehreinsprechstelle FES gemäß den Anforderungen der Norm DIN 14664, im FIBS Einbausatz mit integrierten Basismodul und Handheld Mikrofon.

Zum Einbau der Sprechstellen DCSF1 und DCSF12 im Feuerwehr-, Info- und Bediensystem FIBS.

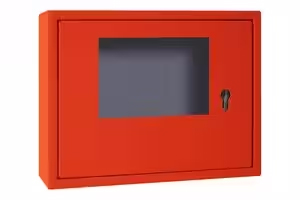

Wandgehäuse aus Stahlblech zur Aufnahme einer Feuerwehrsprechstelle DCSF12 (Art.-Nr. 583503.RE) oder DCSF1 (Art.-Nr. 583504.RE) im Originalgehäuse.

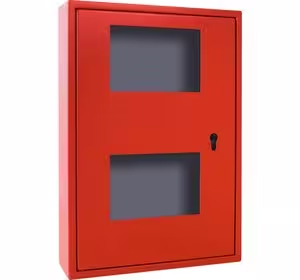

Wandgehäuse aus Stahlblech zur Aufnahme von zwei Feuerwehrsprechstellen DCSF12 (Art.-Nr. 583503.RE) oder DCSF1 (Art.-Nr. 583504.RE) im Originalgehäuse.

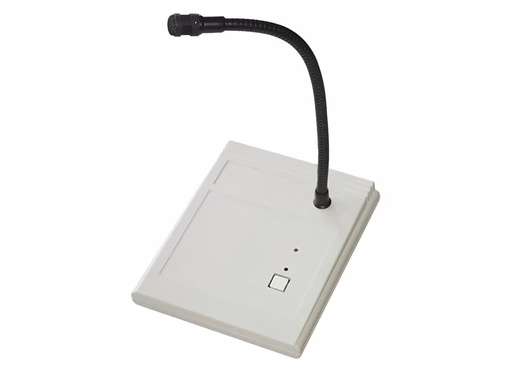

Tischsprechstelle mit Vorgong-System DIGI M1 im formschönen Gehäuse. 1 beschriftbare Taste mit LED-Anzeige für Tastenkontrolle und Besetzt- /Betriebs-/Gonganzeige. Prozessorsteuerung mit Programmierung über Dioden. Integrierter Limiter und Spezialschaltung zur Eliminierung von Einschaltgeräuschen. Eingebauter + 6 dB NF-Verstärker mit Lautstärkeregler. Prägnanter kurzer Vorgong mit Reglern für Lautstärke und Tonhöhe. Parallelschaltung von bis zu 40 Sprechstellen über Leitung JY(ST)Y6 (4) x 2 x 0,8 (0,6). 3 m Anschlussleitung mit D-Sub-Stecker 9-polig. Cardioid-Schwanenhalsmikrofon in Elektret-Kondensatortechnik.

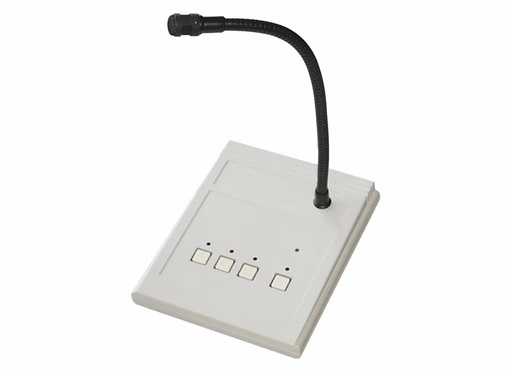

Tischsprechstelle mit Vorgong-System DIGI M4 im formschönen Gehäuse. 4 beschriftbare Tasten mit LED-Anzeige für Tastenkontrolle und Besetzt-/Betriebs-/Gonganzeige. Prozessorsteuerung mit Programmierung über Dioden. Integrierter Limiter und Spezialschaltung zur Eliminierung von Einschaltgeräuschen. Eingebauter +6 dB NF-Verstärker mit Lautstärkeregler. Prägnanter kurzer Vorgong mit Reglern für Lautstärke und Tonhöhe. Parallelschaltung von bis zu 40 Sprechstellen über Leitung JY(ST)Y6(4)x2x0,8(0,6). 3 m Anschlussleitung mit D-Sub-Stecker 9-polig. Cardioid-Schwanenhalsmikrofon in Elektret-Kondensatortechnik.

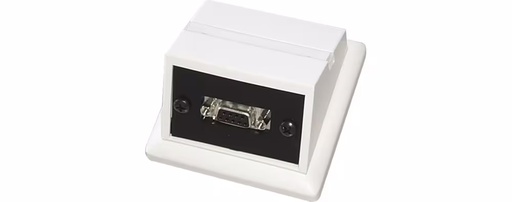

UP-Dose für DIGISystem Tischsprechstellen mit verriegelbarer 9-poliger D-Sub-Buchse inklusive EMI-/RFI-Filter. Schnell anschließbar durch Schraubklemmen. Der Buchsenauslass kann wahlweise senkrecht oder 30° geneigt erfolgen. Komplett mit Einfachfachrahmen passend zum Schalterprogramm GIRA System 55 reinweiß. Mittels AP-Gehäuse (Art.-Nr. 581329) auch auf Putz zu verwenden.
