Linienförmiger Rauchmelder 3D-Dual OSID

Die Standard Lichtquelle wird zur Erzeugung zweier Lichtquellen (UV/IR) benötigt. Diese werden von einem OSID Empfänger ausgewertet.

VdS-Anerkennung: G211072

- Einfache und schnelle Installation -> geringe Installationskosten
- Hohe Toleranz gegenüber Erschütterungen, Gebäudebewegungen und starkem Luftstrom
- Zuverlässige Unterscheidung zwischen echtem Rauch und anderen Störeinflüssen wie Staub, Dampf, Vögel und Insekten u.v.m.
- Hohe Temperaturunterschiede kein Problem
- Geringe Falschalarmrate
- Einfach DIP-Schalterkonfiguration
- Begrenzte Wartungsanforderungen
- Konfigurierbare Alarmgrenzwerte
- Verdrahtete als auch batteriebetriebene Sender/ Emitter erhältlich
- 3D Abdeckung
- Verschmutzungsüberwachung
- 2° Gebäudebewegung zulässig

Betriebsspannung: 20 ... 30 V DC
Stromaufnahme @ 24 V DC: ca. 0.35 mA
Einstellwinkel: -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur: -10 °C ... 55 °C
Rel. Luftfeuchte: < 10 %
Schutzart: IP 44 (Elektronik) IP 66 (Optikgehäuse)
Gewicht: ca. 651 g
Melderspezifikation: EN 54-12
Abmessungen: B: 208 mm H: 136 mm T: 96 mm

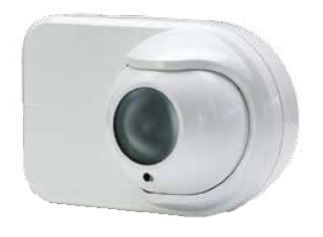

Bildsensor/Empfänger zur bildgestützten Raucherkennung für offene Räume, Auswertung von zwei Lichtquellen (IR und UV), mit optischen Filtern, hochschneller Bilderfassung und intelligenten Software-Algorithmen zur Erhöhung der Störsicherheit bzw. der Sicherheit vor Fehl-/Täuschungsalarmen, 7 Lichtquellen anschließbar, über Bildsensoren und DIP-Schalter individuell konfigurierbar.

VdS-Anerkennung: G211072

- Max. Detektionsbereich bis zu 34 m mit Standard-Lichtquelle
- Max. Detektionsbereich bis zu 68 m mit Hochleistungs-Lichtquelle
- 3 Sensibilitätsstufen möglich (35 %, 45 %, 60 %)
- Einfache DIP-Schalterkonfiguration
- Verschmutzungsüberwachung
- Heizungsstromversorgung: 24 V DC, 16 mA (400 mW)

Betriebsspannung: 20 ... 30 V DC
Stromaufnahme @ 24 V DC: ca. 8 mA @ 1 Sender, 10 mA @ 7 Sender
Reichweite: < 68 m
Einstellwinkel: -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur: -10 °C ... 55 °C
Rel. Luftfeuchte: < 10 %
Schutzart: IP 44 (Elektronik) IP 66 (Optikgehäuse)
Gewicht: ca. 651 g
Melderspezifikation: EN 54-12
Abmessungen: B: 208 mm H: 136 mm T: 96 mm

Bildsensor/Empfänger zur bildgestützten Raucherkennung für offene Räume, Auswertung von zwei Lichtquellen (IR und UV), mit optischen Filtern, hochschneller Bilderfassung und intelligenten Software-Algorithmen zur Erhöhung der Störsicherheit bzw. der Sicherheit vor Fehl-/Täuschungsalarmen, 7 Lichtquellen anschließbar, über Bildsensoren und DIP-Schalter individuell konfigurierbar.

VdS-Anerkennung: G211072

- Max. Detektionsbereich bis zu 200 m mit Hochleistungs-Lichtquelle
- 3 Sensibilitätsstufen möglich (35 %, 45 %, 60 %)
- Einfache DIP-Schalterkonfiguration
- Verschmutzungsüberwachung
- Heizungsstromversorgung: 24 V DC, 16 mA (400 mW)

Betriebsspannung: 20 ... 30 V DC
Stromaufnahme @ 24 V DC: ca. 8 mA @ 1 Sender
Reichweite: <150 m
Einstellwinkel: -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur: -10 °C ... 55 °C
Rel. Luftfeuchte: < 10 %
Schutzart: IP 44 (Elektronik) IP 66 (Optikgehäuse)
Gewicht: ca. 651 g
Melderspezifikation: EN 54-12
Abmessungen: B: 208 mm H: 136 mm T: 96 mm

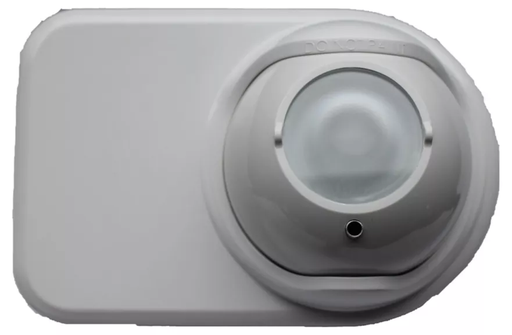

Die batteriebetriebene Lichtquelle wird zur Erzeugung zweier Lichtquellen (UV/IR) benötigt. Diese werden von einem OSID Empfänger ausgewertet. Die eingebaute Batterie hält 5 Jahre.

VdS-Anerkennung: G211072

Betriebsspannung 20 V DC
Stromaufnahme @ 24 V DC ca. env. 0.8 mA mA
Einstellwinkel -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur -10 °C ... 55 °C
Rel. Luftfeuchte < 10 %
Schutzart IP 44 (Elektronik)
IP 66 (Optikgehäuse)
Gewicht ca. 563 g
Melderspezifikation EN 54-12
Abmessungen B: 208 mm H: 136 mm T: 96 mm

Die High Power Lichtquelle wird zur Erzeugung zweier Lichtquellen (UV/IR) benötigt. Diese werden von einem OSID Empfänger ausgewertet. Somit sind längere Überwachungsdistanzen möglich. Siehe Beschreibung der OSID Empfänger.

VdS-Anerkennung: G211072

Einstellwinkel -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur -10 °C ... 55 °C
Rel. Luftfeuchte < 10 %
Schutzart IP 44 (Elektronik)
IP 66 (Optikgehäuse)
Gewicht ca. 563 g
Melderspezifikation EN 54-12
Abmessungen B: 208 mm H: 136 mm T: 96 mm

OSID-Drahtschutzkorb schützt die OSID-Sender und -Empfänger vor Vandalismus und versehentlicher Beschädigung. Die Käfige bestehen aus dickem Stahldraht mit einer korrosionsbeständigen Polyesterbeschichtung. Installation und Wartung sind einfach.

Die Antikondensationsfolie wird auf der CMOS-Bilderfassungslinse des Rauchmelders montiert, um die Kondensation von Feuchtigkeit zu verhindern, die zum Verlust von Infrarot- und UV-Signalen führt

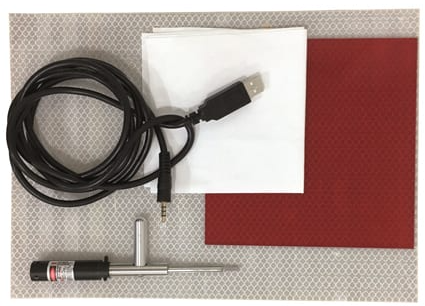

Installation kits for OSID detectors include a laser alignment tool, a test filter, a PC cable, a cleaning cloth, and a manual.

Maximum Beam Distance 150 m
Maximale Umgebungsluftfeuchtigkeit 95Percentage
Maximum Trouble Current 2 A
Max. Umgebungstemp. 55°C
Alarmkontakte 2 A @ 30 V DC
Maximum Alarm-Strom 2 mA

OSE-RBA-Ersatz-Alkalibatterien sind für die Verwendung mit OSID-Geräten (Open-Area-Rauchbilderkennung) vorgesehen.

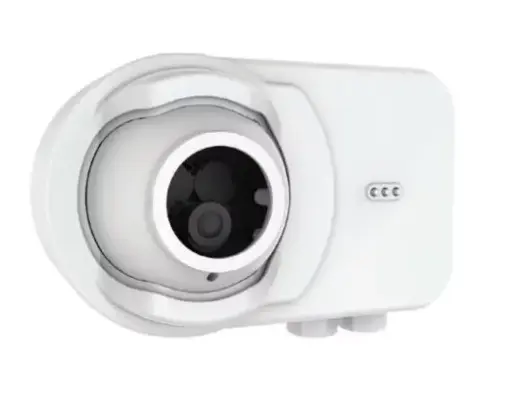

Der Lichtstrahlrauchmelder ist ein Rauchmelder mit optischem Reflektortyp-Lichtstrahl, entworfen um als Bestandteil von Brandmeldesystemen betrieben zu werden. Rauchmelder mit optischem Lichtstrahl sind besonders gut für den Schutz von Gebäuden mit großen Freiflächen, z. B. Lagerhallen, Atrien usw., geeignet. Der Strahl arbeitet hauptsächlich nach dem Prinzip der Lichtschwächung unter Nutzung eines Infrarotstrahls. Der Melder ist eine kombinierte Sender/Empfänger-Einheit, die direkt an einen konventioneller Melderschaltkreis angeschlossen werden kann. Ein weiteres Merkmal des Melders ist, dass er die Hauptursache für Fehlalarme und/oder Fehler beseitigt, die bei herkömmlichen Strahldetektoren beobachtet werden.

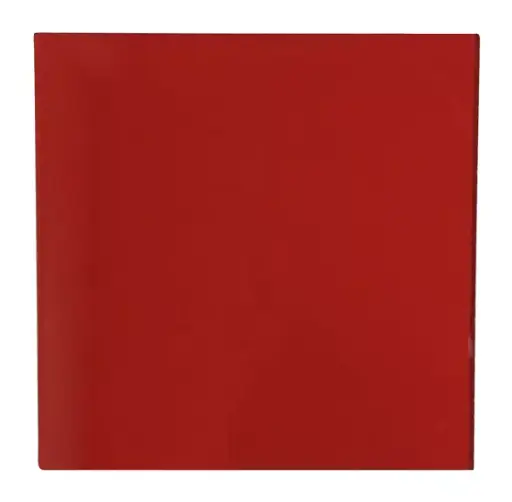

Test Filter für OSI-R Melder

1 VE = 10 Stück
