Adapter zum Einbau in die BMA zur Bereitstellung des redundanten Anschlusses für ein FAT 4000, ZPA4000, GMT4000 oder FBF4000uC ausgehend vom seriellen Interface der BMZ FlexES Control. Gemäß EN 54-2/DIN 14675 kann mit diesem Adapter die Schnittstelle der BMA als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 4000 zur Erstinformation der Feuerwehr dient. Versorgungsspannung und Signalweg des Ringes werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichende Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung bzw. Ausfall eines Leitungsweges ist gewährleistet und es können bis zu 20 redundante FAT in einem Ring geschaltet werden. Für Fehlersuche, Wartung und Inbetriebnahme vorhandene USB-Schnittstelle on Board. Über die beim FAT 4000 beiliegende Programmiersoftware „PROG4000“ ist es möglich, den Adapter den objektspezifischen Bedingungen anzupassen (Master-/ Slavebetrieb). Siehe hierzu Technische Information Art.-Nr. 798962.

Der Redundanz-Adapter wird vorbereitet zum Anschluss an FlexES Control inkl.
- 784871 Schnittstellenmodul RS422 / RS485
ausgeliefert.

Aufsteckbarer Adapter zur Erweiterung der Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000, sofern die FBF-Informationen nicht Bestandteil des seriellen Protokolls der BMZ sind. Ermöglicht den Anschluss serieller Feuerwehrbedienfelder an BMZ mit parallelem FBF-Anschluss (Umwandlung paralleler Informationen der BMZ 8000 und IQ8Control in serielle)

Stromversorgung über Redundanz-Adapter ADP-N3E, ADP-N3S oder ADP4000.

Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Abmessungen: B: 44 mm H: 67 mm T: 28 mm

Modul mit Schnittstelle RS232 mit galvanischer Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 20 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)

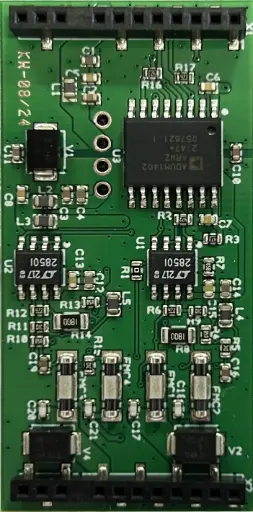

Modul mit Schnittstelle RS485 ohne galvanische Trennung.

Technische Daten:
- Spannung: 3,3 V DC
- Stromaufnahme: max. 10 mA
- Abmessungen (BxHxT): 27 x 53 x 15 (mm)

Das Modul mit voreingestellter Schnittstelle M4-TTY und 3.3VDC mit 20Ma.

Feuerwehrbedienfeld nach DIN 14661 ausschließlich für den seriellen Anschluss an das Feuerwehranzeigetableau FAT 4000 über SPI-Schnittstelle (im Lieferumfang enthalten), Spannungsversorgung und Steuerung direkt aus dem FAT 4000, nur bei Verwendung eines gemeinsamen Gehäuses für FAT und FBF, Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten, in das System 4000 integrierbar.
Geeignet zum Anschluss über FAT 4000 an die BMZ ES Line, Compact und FlexES Control.

VdS-Anerkennung: G213057

Feuerwehrbedienfeld nach DIN 14661 mit Mikroprozessor für seriellen Anschluss direkt an die BMZ, Fronttürverschluss mit Kastenschloss für Profilhalbzylinder nach DIN 18252, Spannungsversorgung und Steuerung direkt aus der BMZ, Ankopplung über serielle Schnittstelle RS485, Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten, in das System4000 integrierbar. Mit den entsprechenden Adaptern und Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Verschluss: Kastenschloss für bauseitigen Feuerwehr-Halbprofilzylinder (DIN 18252).

VdS-Anerkennung: G213059

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

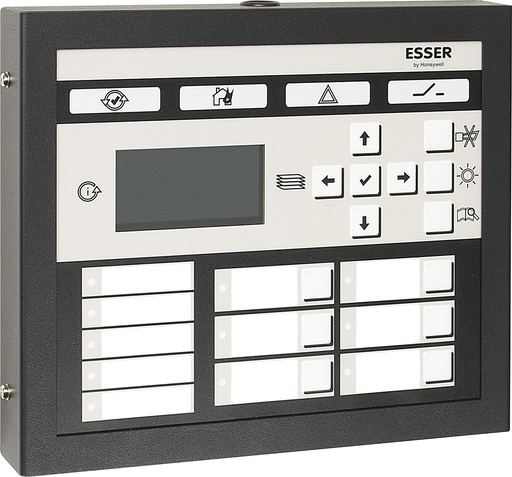

Das Aufputz-Gefahrenmeldetableau ist eine parallele Anzeige- und Bedieneinrichtung für die BMZ FlexES Control und IQ8Control. Individuell programmierbare Bedientasten und LED-Anzeigen garantieren eine auf das Objekt-Schutzziel abgestimmte dezentrale Anzeige und Bedienung. Kapazitive Tasten ermöglichen eine ergonomische Bedienung und Abfrage von Systemzuständen. Die Klartextanzeige der Systemzustände erfolgt in einem grafikfähigen, sechszeiligen Display mit 20 Zeichen je Zeile.

- Anschluss an RS485 Dualschnittstelle
- Kapazitive Bedientastatur
- Wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- Zusatztexte werden aus der BMZ übertragen
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taster zur Eingabebestätigung bei Sonderfunktionen
- 4 LED-Sammelanzeigen (Betrieb, Alarm, Störung, Abschaltung)
- 6 frei programmierbare Tasten zur Makro-Bedienung, die eine frei konfigurierbare - - Abfolge von Bedienabläufen steuert. Z.B. MG1 bis MG50 Ein/Aus.
- 5 frei programmierbare Einzelanzeigen
- akustische Signalisierung
- Historie-Funktion
- Direkte Anbindung an BMZ über RS485-Schnittstelle - max. 1 Gerät
- Anbindung über ADP4000 – max. 16 Geräte

Zweiflügeliges Stahlblechgehäuse für Aufputz- und Unterputzmontage, zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (vorbereitet für Profilhalbzylindereinbau). Die rechte Gehäusetür kann einzeln durch ein integriertes Schloss geöffnet werden. Linke Gehäusehälfte beinhaltet Feuerwehranzeigetableau (FAT 4000) sowie ein Feuerwehrbedienfeld (FBF 4000) und ist vorbereitet für die Aufnahme eines Handfeuermelders. Das Feuerwehranzeigetableau wird über die serielle Schnittstelle der Zentrale angesteuert. Das Feuerwehrbedienfeld wird wahlweise über das FAT 4000 oder über die BMZ gesteuert.

Betriebsspannung: 8 ... 42 V DC
Ruhestrom @ 12 V DC: ca. 80 mA
Ruhestrom @ 24 V DC: ca. 31 mA
Alarmstrom @ 12 V DC: ca. 105 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart: IP 30
Gehäuse: Stahlblech
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 15 kg
Abmessungen: B: 710 mm H: 560 mm T: 100 mm

Das Bediensystem wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

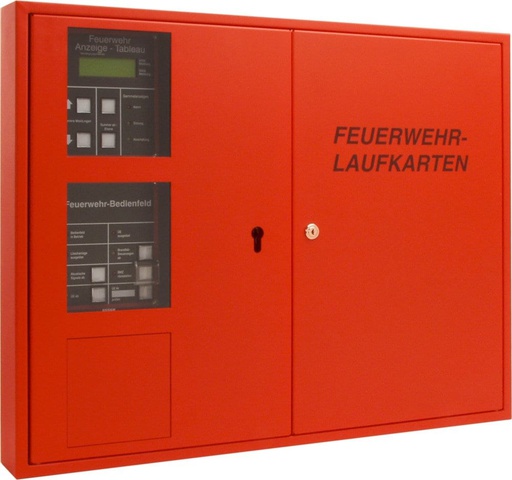

Wie 784720, jedoch vorbereitet für die Aufnahme von bis zu 100 Laufkarten DIN A3.

Betriebsspannung: 8 ... 42 V DC
Ruhestrom @ 12 V DC: ca. 80 mA
Ruhestrom @ 24 V DC: ca. 31 mA
Alarmstrom @ 12 V DC: ca. 105 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart IP 30
Gehäuse: Stahlblech
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 17 kg
Abmessungen: B: 830 mm H: 560 mm T: 100 mm

Das Bediensystem wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

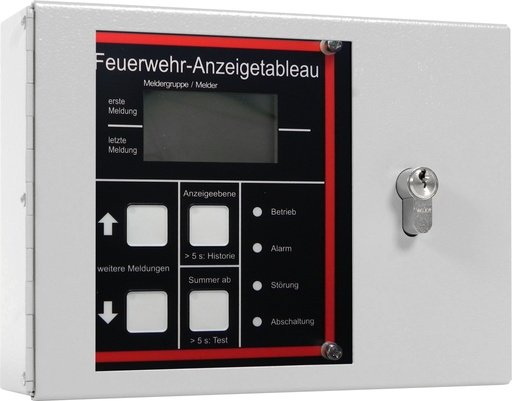

Feuerwehranzeigetableau (FAT) gemäß DIN 14662 als zusätzliche Anzeige zur BMA. Mit den entsprechenden Modulen geeignet zum Anschluss an BMZ IQ8Control sowie ohne Adapter an die BMZ ES Line, Compact und FlexES Control. Zur redundanten Anschaltung wird zusätzlich der Redundanz-Adapter ADP4000 benötigt. Grafikdisplay mit 6 x 20 Zeichen, LED-Sammelanzeige (Betrieb, Alarm, Störung, Abschaltung). Übernahme verfügbarer Zusatztexte aus dem Protokoll der BMZ FlexES Control oder manuelle Eingabe über die Programmiersoftware PROG4000 für BMZ IQ8Control. Redundant durch Ringbusstruktur für bis zu 20 FAT, Versorgungsspannung und Signalweg werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichender Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung eines Leitungsweges.
Reduzierung von Umgebungseinflüssen und stromsparendes Design durch kapazitive Tasten.
Programmiersoftware „PROG4000“ im Lieferumfang enthalten.

VdS-Anerkennung: G213058

Betriebsspannung: 10 ... 42 V DC
Ruhestrom @ 12 V DC: ca. 40 mA
Ruhestrom @ 24 V DC: ca. 16 mA
Alarmstrom @ 12 V DC: ca. 45 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart: IP 30
Gehäuse: Stahlblech
Farbe: grau, ähnlich RAL 7032
Gewicht: ca. 3,5 kg
Abmessungen: B: 255 mm H: 185 mm T: 58 mm

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Verzinkter Blech-Einbaurahmen für Hohlwand- oder zum Podesteinbau zur Aufnahme des Touch-Bedienteils FX808461.10. Die Fixierung des Einbaurahmens erfolgt durch zwei Spannschrauben.

Material: Feuerverzinktes Feinblechgehäuse
Gewicht: ca. 230 g
Abmessungen: B: 195 mm H: 140 mm T: 79 mm

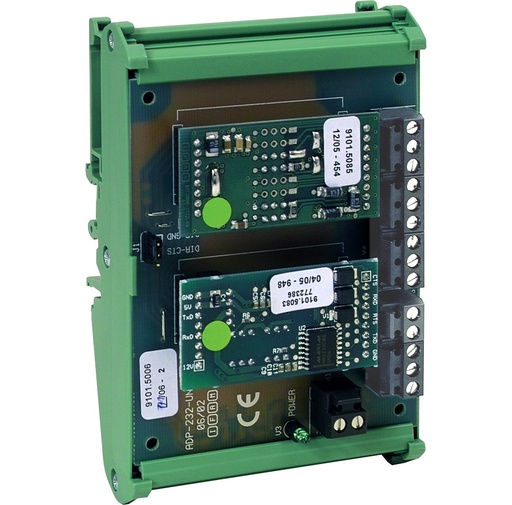

Zusatzmodul zur Anbindung einer Personenrufanlage an eine Brandmeldeanlage Serie 8000/IQ8Control mit ADP-N3E. Um das Personenrufsystem mit einer galvanisch getrennten RS-232-Schnittstelle anzubinden, wird eine ADP-PRS-422 verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

Die Adapterbaugruppe ADP-PRS-232 ist ein Zusatzmodul zur galvanisch getrennten Anbindung einer Personenrufanlage an ein FAT 3000.
Die Programmierschnittstelle des FAT 3000 (RS-232-Klemme) wird zur Kommunikation mit dem Personenrufsystem verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

Das Unterputz-Gefahrenmeldetableau ist eine parallele Anzeige- und Bedieneinrichtung für die BMZ FlexES Control. Individuell programmierbare Bedientasten und LED-Anzeigen garantieren eine auf das Objekt-Schutzziel abgestimmte dezentrale Anzeige und Bedienung. Kapazitive Tasten ermöglichen eine ergonomische Bedienung und Abfrage von Systemzuständen. Die Klartextanzeige der Systemzustände erfolgt in einem grafikfähigen, sechszeiligen Display mit 20 Zeichen je Zeile.

- Anschluss an RS485 Dualschnittstelle
- Kapazitive Bedientastatur
- Wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen
- Zusatztexte werden aus der BMZ übertragen
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taster zur Eingabebestätigung bei Sonderfunktionen
- 4 LED-Sammelanzeigen (Betrieb, Alarm, Störung, Abschaltung)
- 6 frei programmierbare Tasten zur Makro-Bedienung, die eine frei konfigurierbare - - Abfolge von Bedienabläufen steuert. Z.B. MG1 bis MG50 Ein/Aus.
- 5 frei programmierbare Einzelanzeigen
- akustische Signalisierung
- Historie-Funktion
- Direkte Anbindung an BMZ über RS485-Schnittstelle - max. 1 Gerät
- Anbindung über ADP4000 – max. 16 Geräte

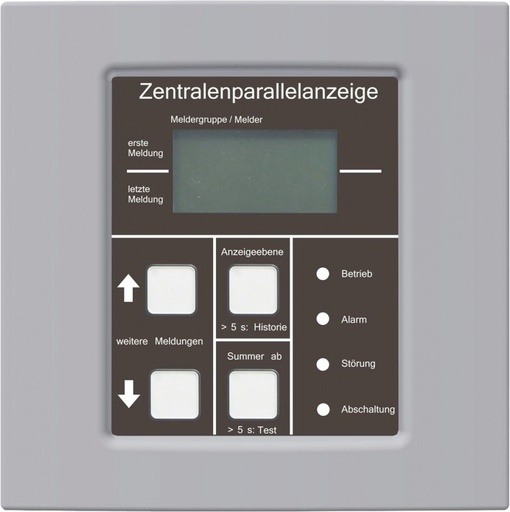

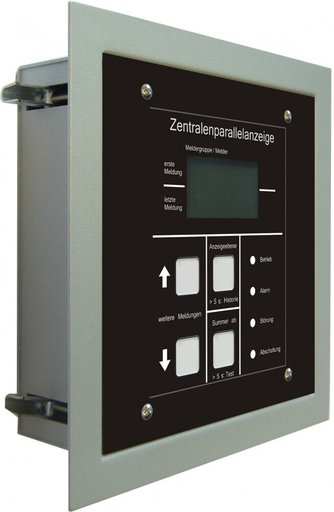

Zentralen-Parallel-Anzeige im formschönen Kunststoff Aufputzgehäuse als zusätzliche Anzeige zur Brandmeldeanlage. Die Ansteuerung erfolgt über die serielle Schnittstelle der Brandmelderzentrale oder auf dem Ringbus am ADP4000.

Leistungsmerkmale:
- Wahlweise für nichtredundante und redundante Anschaltung
- Klartextanzeige mit 6 Zeilen je 20 Zeichen
- 2 Meldungen gleichzeitig darstellbar
- Übernahme verfügbarer Zusatztexte unter Verwendung einer zusätzlichen 3. Zeile aus dem Protokoll der BMA
- Bis zu 40.000 Zusatztexte in Abhängigkeit der Anzahl von Zeichen pro Text programmierbar.

Parallele Aufputz Anzeige- und Bedieneinrichtung für die Brandmeldeanlage.
Die Ansteuerung erfolgt über die serielle Schnittstelle der Brandmelderzentrale oder auf dem Ringbus am ADP4000 Redundanzadapter.
Vollständige menügeführte Bedienung der BMZ mittels numerischer Tastatur sowie 4 frei programmierbare Tasten. Bedienfreigabe mit PIN oder berührungslos mittels RFID-Tag. Programmierbare Benutzerfunktionen über RFID-Tag.
Die Klartextanzeige der Systemzustände erfolgt in einem Grafikdisplay, 6 Zeilen mit 20 Zeichen je Zeile.

Leistungsmerkmale:
- Reduzierung von Umgebungseinflüssen durch kapazitive Tasten
- Einsatz besonders in sensiblen Bereichen durch Folientastatur geeignet, z. B. Gesundheitswesen, Pflegebereich
- wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen, 2 Meldungen gleichzeitig darstellbar
- Übernahme verfügbarer Zusatztexte unter Verwendung einer zusätzlichen 3. Zeile aus dem Protokoll der BMA oder der seriellen Druckerschnittstelle
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taste zur Eingabebestätigung bei Sonderfunktionen
- 4 Tasten frei programmierbar
- 4 Sammelanzeigen „Betrieb“, „Alarm“, „Störung“, „Abschaltung“
- Ziffernblock inklusive Menüs und Escape-Taste
- akustische Signalisierung
- Historie-Funktion,
- mit Piktogrammfolie

Das ABT4000 besitzt keine normative Grundlage und befindet sich in einem Gehäuse ohne Fronttür zur Aufputzmontage.
Bei Betrieb an einer seriellen Schnittstelle muss das entsprechende Schnittstellenmodul 784871 oder 784872 dazu bestellt werden.

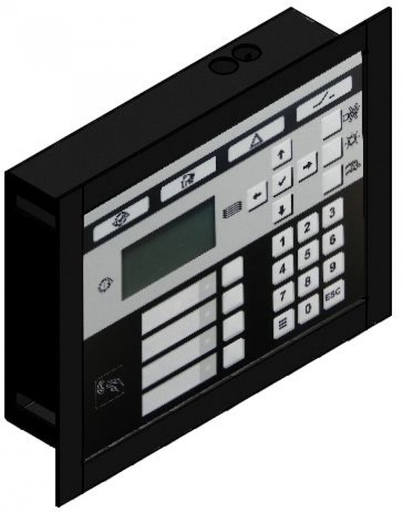

Parallele Unterputz Anzeige- und Bedieneinrichtung für die Brandmeldeanlage.
Die Ansteuerung erfolgt über die serielle Schnittstelle der Brandmelderzentrale oder auf dem Ringbus am ADP4000 Redundanzadapter.
Vollständige menügeführte Bedienung der BMZ mittels numerischer Tastatur sowie 4 frei programmierbare Tasten. Bedienfreigabe mit PIN oder berührungslos mittels RFID-Tag. Programmierbare Benutzerfunktionen über RFID-Tag.
Die Klartextanzeige der Systemzustände erfolgt in einem Grafikdisplay, 6 Zeilen mit 20 Zeichen je Zeile.

Leistungsmerkmale:
- Reduzierung von Umgebungseinflüssen durch kapazitive Tasten
- Einsatz besonders in sensiblen Bereichen durch Folientastatur geeignet, z. B. Gesundheitswesen, Pflegebereich
- wahlweise für nichtredundante oder redundante Anschaltung
- Grafikdisplay mit 6 Zeilen je 20 Zeichen, 2 Meldungen gleichzeitig darstellbar
- Übernahme verfügbarer Zusatztexte unter Verwendung einer zusätzlichen 3. Zeile aus dem Protokoll der BMA oder der seriellen Druckerschnittstelle
- 4 Taster für die Bedienung der Anzeige (Scroll auf/ab, Ebene rechts/links)
- 3 Tasten für die Bedienung Summer ab, Test und Historie
- 1 Taste zur Eingabebestätigung bei Sonderfunktionen
- 4 Tasten frei programmierbar
- 4 Sammelanzeigen „Betrieb“, „Alarm“, „Störung“, „Abschaltung“
- Ziffernblock inklusive Menüs und Escape-Taste
- akustische Signalisierung
- Historie-Funktion,
- mit Piktogrammfolie

Das ABT4000 besitzt keine normative Grundlage und befindet sich in einem Gehäuse ohne Fronttür zur Aufputzmontage.
Bei Betrieb an einer seriellen Schnittstelle muss das entsprechende Schnittstellenmodul 784871 oder 784872 dazu bestellt werden.

RFID Transponder als Schlüsselanhänger für verschiedene Zugangs- und Bedienfunktionen am ABT 4000

Adapter zum Einbau in die BMA zur Bereitstellung des redundanten Anschlusses für ein FAT 4000, ZPA4000, GMT4000 oder FBF4000uC ausgehend vom seriellen Interface der BMZ IQ8 Control. Gemäß EN 54-2/DIN 14675 kann mit diesem Adapter die Schnittstelle der BMA als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 4000 zur Erstinformation der Feuerwehr dient. Versorgungsspannung und Signalweg des Ringes werden auf Kurzschluss und Unterbrechung nach EN 54-2 sowie auf schleichenden Kurzschluss und schleichende Unterbrechung nach EN 54-13 überwacht. Volle Funktionalität bei Störung bzw. Ausfall eines Leitungsweges ist gewährleistet und es können bis zu 20 redundante FAT in einem Ring geschaltet werden. Für Fehlersuche, Wartung und Inbetriebnahme vorhandene USB-Schnittstelle on Board. Über die beim FAT 4000 beiliegende Programmiersoftware „PROG4000“ ist es möglich, den Adapter den objektspezifischen Bedingungen anzupassen.

Der Redundanz-Adapter wird vorbereitet zum Anschluss an IQ8Control inkl.
- 784717 Adapter ADP-FBF
- 784872 Schnittstellenmodul TTY
ausgeliefert.
