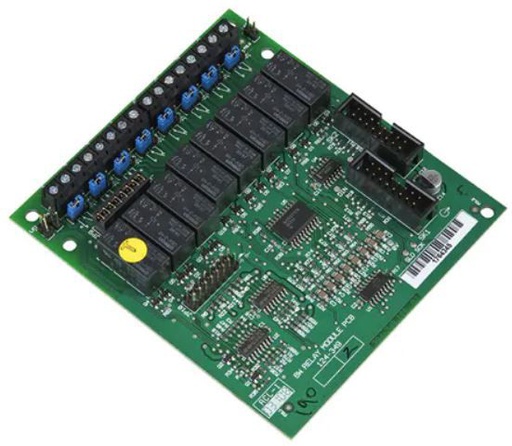

Erweitert die BMZ um 2 potentialfreie Wechsler, die bei Sammelfeuer und Sammelstörung der BMZ automatisch angesteuert werden.

Zum Einbau in die Brandmelderzentralen NFS2, NFS4, NFS8 und NFS8V.

Die 4-fach-Ausgangsplatine erweitert die BMZ um 4 konfigurierbare, leitungsüberwachte Ausgänge nach EN54-13 und 2 konfigurierbare, digitale Eingänge.

Bis zu zwei 4-fach-Ausgangsplatinen können in die BMZ eingebaut werden.

Optionen für die Ausgänge sind:
- Akustik
- ÜE
- Standardschnittstelle Löschen (erfordert RTU01-Platine 020-773)
- Störungs- oder Alarmübertragung

Optionen für die Eingänge sind:
- ÜE-Rückmeldung
- Störungsmeldung übertragen
- Klassenwechsel
- Tag-Betrieb

Anwendung DXc1-M und DXc2-M:
Notwendig bei Verwendung des überwachten Störungsausgang der System I/O-Karte 795-132. Das 020-773 soll in ein Gehäuse an der Übertragungseinheit montiert werden.

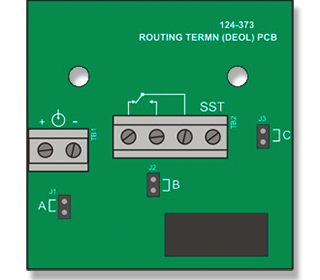

Anwendung NFS-Reihe:
Diese Platine wird wird in Verbindung mit der 4-fach-Ausgangsplatine 020-772 verwendet und überwacht die Eingangsleitung auf Kurzschluss und Unterbrechung. Notwendig für Ausgänge vom Typ Übertragungseinheit (Wählgerät), Standardschnittstelle Löschen (SST) und überwachter Störungsausgang. Die Platine soll in ein Gehäuse an der Löschanlage oder der Übertragungseinheit montiert werden.

Zur redundanten Ansteuerung eines FAT/FBF4000-HW, FIBS-A3-S2-HW oder FIBS-K2-S1-HW.

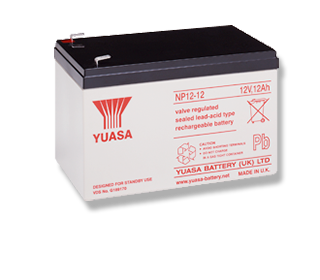

Blei-Vlies-Akku (AGM) 12 V 12 Ah (C20), verschlossen, wartungsfrei, (3 - 5 Jahre),
VdS G189170

Technische Daten:
Gewicht ca. 4 kg
Abmessungen B: 98 mm H: 94 mm T: 151 m

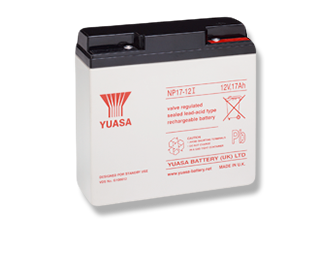

Blei-Vlies-Akku (AGM) 12 V 17 Ah (C20), verschlossen, wartungsfrei, (3-5 Jahre)
VdS G197022

Technische Daten:
Gewicht ca. 6,1 kg
Abmessungen B: 76 mm H: 167 mm T: 181 mm

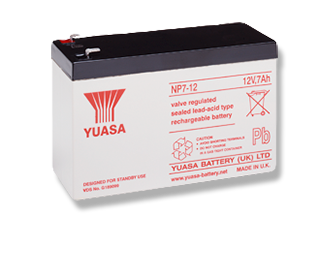

Blei-Vlies-Akku (AGM) 12 V 7 Ah (C20), verschlossen, wartungsfrei, (3 - 5 Jahre)
Anschl. 4,8 mm, Gewicht: 2,20 kg, VdS G189099

Technische Daten:
Anschluss 4,8 mm
Gewicht ca. 2,2 kg
Abmessungen B: 65 mm H: 94 mm T: 151 mm

Die Adapterplatte 797-147 ermöglicht den Einbau der ADP4000-HW Platine in der DXc1-M und DXc2-M.

Brandschutzgehäuse (Leergehäuse), geeignet für:
- Funktionserhalt 30 Minuten - im Sinne von E30
- Feuerwiderstand 30 Minuten - im Sinne von F30
- Brandlastdämmung 30 Minuten - im Sinne v. I30

Beflammungstest bestanden mit DXc1-S, DXc1-M, DXc2-M und Netzteilerweiterung 797-090.
Erfüllt die (Muster)-Leitungsanlagenrichtlinie.

MERKMALE:
- Aufputz-Montage
- Wandbefestigungssatz
- Tür rechts angeschlagen mit verdeckten Stahlscharnieren
- Öffnung durch Schwenkhebel
- Nachrüstung mit DIN-Halbzylinder möglich
- inkl. Rückwand (20mm)
- inkl. 8 Bohrungen Ø 6,5mm für die Aufnahme der BMZ in die innere Rückwand, bestehend aus 8 Einschlagmuttern und 7 Schrauben
- Kabeleinführung oben
- Mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts
- UI 400V, IP 54, IK06, Schutzklasse II (Innenanwendungen)
- Die Verwendung nichtbrennbarer Baustoffe wurde im Zulassungsverfahren nachgewiesen

TECHNISCHE DATEN
- Anwendbarkeitsnachweis: Basierend auf ABZ-Nr. Z-86.1-5 und Z-86.1-10
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Elektrotechnische Prüfanstalt, Zertifikat Nr. 1130577
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Rauchprüfung nach EN 1634-3, Prüfbericht Nr.: PR-12-2.005-En
Schutzart: IP 54 (Innenanwendungen)
Gehäusematerial: Brandschutzplatten nach DIN 1402 A1/A2 unbrennbar
Farbe: ähnlich RAL 7035
Außenmaße (B x H x T): 681 x 928 x 375 mm
Innenmaße (B x H x T): 500 x 750 x 180 mm
Gewicht: ca. 65 kg

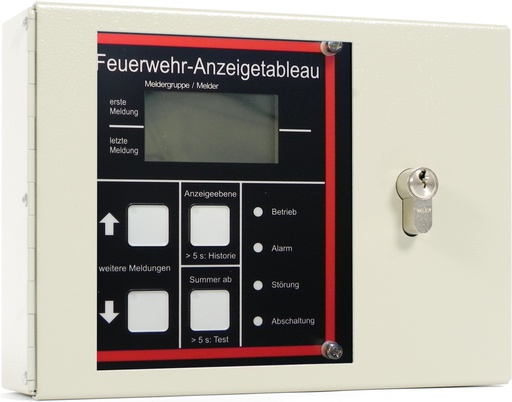

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Eintüriges Stahlblech-aP-Gehäuse.
- Tür mit Klarsichtfeld mit FAT4000-HW.
- Türöffnung durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

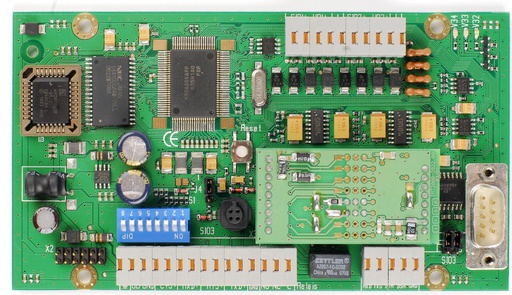

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FAT4000-HW für die DXc-Reihe geeignet ist.

TECHNISCHE DATEN
VdS-Nummer: G 213058
Betriebsspannung: 10 bis 30 VDC
Ruhestrom: 16 mA bei 24 VDC
Alarmstrom: 23 mA bei 24 VDC
Maße (B x H x T): 255 x 185 x 58 mm

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A3-S2-HW bzw. das FIBS-K2-S1-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Linke Seite: Tür mit Klarsichtfeld für FAT/FBF4000-HW Handfeuermelder (vorbereitet)
Rechte Seite: Stahlblechtür mit Beschriftung Feuerwehr- Laufkarten, 1 Aufnahmefach für max. 100 Stück A3-quer-Feuerwehrlaufkarten
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 830 x 560 x 100 mm
Farbe: feuerrot - RAL 3000

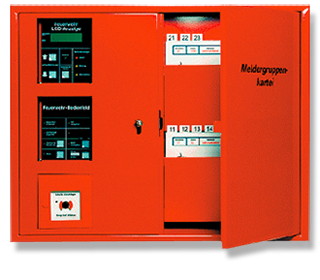

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A4-S2-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Linke Seite: Tür mit Klarsichtfeld für FAT/FBF4000-HW Handfeuermelder (vorbereitet)
Rechte Seite: Stahlblechtür mit Beschriftung Feuerwehr- Laufkarten, 1 Aufnahmefach für max. 100 Stück A4-quer-Feuerwehrlaufkarten
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 710 x 560 x 100 mm
Farbe: feuerrot - RAL 3000

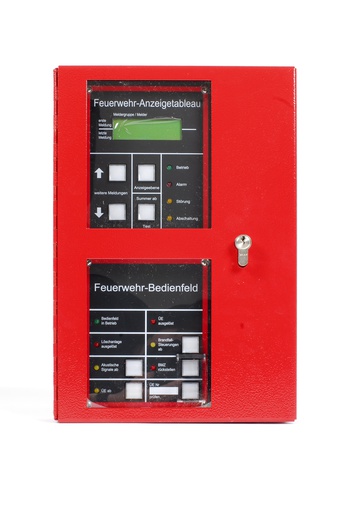

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Eintüriges Stahlblech-aP-Gehäuse.
- Tür mit Klarsichtfeld mit FAT/FBF4000-HW.
- Türöffnung durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei diese nicht-redundante Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A3-S2-HW bzw. das FIBS-K2-S1-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 260 x 380 x 60 mm
Farbe: feuerrot - RAL 3000

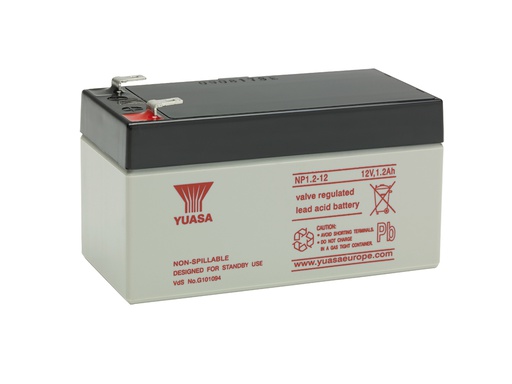

Blei-Vlies-Akku (AGM) 12 V 1,2 Ah (C20), verschlossen, wartungsfrei, (3 - 5 Jahre)
VdS G101094

Technische Daten:
Gewicht ca. 0,6 kg
Abmessungen B: 65 mm H: 94 mm T: 151 mm
