Sonderbrandmelder

Prismenreflektor 100 × 100 mm
für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 7 bis 70 m, in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Farbe: weiß (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 100 × 100 × 10
- Gewicht: ca. 0,1 kg

Adapterplatte zur Montage von linearen Rauchmeldern (universell) und Einzelreflektor auf Wand- und Deckenhalter
- Material: Aluminium
- Farbe: RAL9010 (reinweiß)
- Abmessungen B × H [mm]: 150 × 177
- Gewicht [kg]: 0,3

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, 175 mm hoch inkl. Profilblock
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)

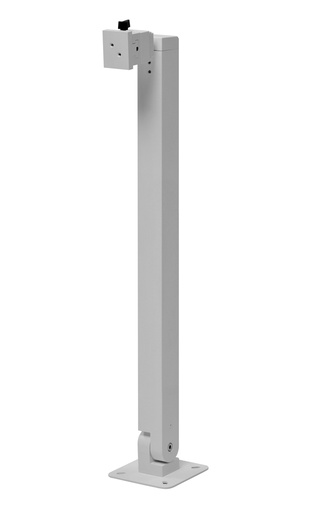

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, höhenverstellbar von ca. 70 - 130 cm inkl. Profilblock
- Schwenkgelenk mit ca. 180°
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)
- Max. Belastbarkeit in fachgerechter Montageposition bis zu 8 kg

Fixator als Abstandshalter für lineare Rauchmelder oder Prismenreflektoren, höhenverstellbar von ca. 40 - 70 cm inkl. Profilblock
- Schwenkgelenk mit ca. 180°
- Kugelgelenk mit ca. 90° und Aufnahmevorrichtung für Reflektorprismen oder lineare Rauchmelder
- Farbe: RAL 9010 (reinweiß)
- Max. Belastbarkeit in fachgerechter Montageposition bis zu 8 kg

zum Schutz von mechanischen Beschädigungen
Passgenau für den Melderkopf thefirebeam
Kunststoffbeschichtet, weiß
Maße 254 mm x 229 mm x 147 mm"

bestehend aus Einputzwanne u. höhenverstellbarem Abdeckrahmen mit verschließbarer Fronttür
- Einbauvorrichtung für den thefirebeam mit 2 Lichtkegelöffnungen
- 6 vorgestanzte Kabeleinführungen mit Sollbruchstellen
- Außenabmessungen B/H/T: ca. 355/275/145 mm
- Einbauabmessungen B/H/T: ca. 290/200/145 mm
- Farbe (Front): RAL9010 (reinweiß)
- Gewicht: 2,5 kg

Prismenreflektoren mit Anti-Beschlag-Oberfläche, zusätzlich integrierter Heizung (12/24V/6W), einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchter Umgebung, Temperaturbereich: -10 °C bis +55 °C
- Material: Edelstahl 1 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 334 x 334 x 37 mm
- Gewicht: ca. 2,3 kg

Prismenreflektoren mit einer Anti-Beschlag-Oberfläche und zusätzlich integrierter Heizung (12/24V/12W) mit einer Gesamtfläche von 30 x 30 cm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage
- Material: Edelstahl 1 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 334 x 334 x 37 mm
- Gewicht: ca. 2,3 kg

Montageplatte mit 4 Prismenreflektoren TFB-PR-nano
Prismenreflektoren mit Anti-Beschlag-Oberfläche, einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

Prismenreflektoren mit Anti-Beschlag-Oberfläche, einer Gesamtfläche von 300 x 300 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge × Breite × Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

Prismenreflektoren mit einer Gesamtfläche von 200 x 200 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 70 bis 140 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 x 370 x 17 mm
- Gewicht: ca. 3 kg

Prismenreflektoren mit einer Gesamtfläche von 300 x 300 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 140 bis 160 Meter, vormontiert auf einer Montageplatte zur rationellen Montage in trockenen Räumen, Temperaturbereich: +5 °C bis +55 °C
- Material: Stahlblech 2 mm
- Farbe (Montageplatte): RAL 9010 (reinweiß), (Reflexionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 370 × 370 × 17 mm
- Gewicht: ca. 3 kg

Prismenreflektor mit einer Anti-Beschlag Oberfläche und zusätzlich integrierter Heizung 24 V / 6 W für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 7 bis 70 m, in feuchter Umgebung, Temperaturbereich: -10 °C bis +55 °C
- im Kunststoffgehäuse
- Maße Länge × Breite × Höhe [mm] : 140 × 120 × 80
- Gewicht : 0,4 kg

Prismenreflektor 100 x 100 mm für eine Detektions-Reichweite des thefirebeam Xtra bzw. Blue von 7 bis 70 m, in feuchten Räumen, Temperaturbereich: +5 °C bis +55 °C
- Farbe: weiß (Reflektionsfläche: silber)
- Maße Länge x Breite x Höhe [mm]: 100 x 100 x 10
- Gewicht: ca. 0,1 kg

Linearer Rauchmelder mit einer Anti-Beschlag-Optikoberfläche und zusätzlich integrierter Heizung, selbstjustierendem Sender/Empfänger, Bedienung über Bluetooth Applikation und einer Detektions-Reichweite bis zu 160 Meter mit optionalen Prismenreflektoren

VdS Zulassung: G221060

- parametrierbare Empfindlichkeitseinstellung
-- Alarmschwellen von 25 - 50 % in 1-%-Schritten
-- Alarmzeit 2 - 30 Sek. in 1-Sek.-Schritten
- Statusanzeigen für Betrieb, Alarm und Störung
- automatische Kompensation von Verschmutzungen
- Betriebsspannung: 12 - 30V DC
- Stromaufnahme: 3,5 mA Normalbetrieb
- Stromaufnahme: 17 mA optional nur bei Inbetriebnahme im Schnellmodus
- Heizung-Leistungsaufnahme: 6 W
- Detektions-Reichweitemit mit optionalen Prismenreflektoren wählbar in den Entfernungen: 7 bis 70 m, 70 bis 140 m oder 140 bis 160 m
- Montagehöhe: bis 16 m und höher
- Farbe: weiß (Linsen: schwarz)
- Abmessungen Zentraleinheit (B/H/T): ca. 155/180/137 mm
- Abmessungen Bedieneinheit (B/H/T): ca. 120/185/62 mm
- Gewicht: ca. 1,7 kg
Umgebungsbedingungen
- Temperaturbereich: -10° bis +55° C
- Luftfeuchtigkeit: 10 bis 95 % rel. Feuchte
- Schutzart: IP 65, DIN 40050

Linearer Rauchmelder mit einer Anti-Beschlag-Optikoberfläche, selbstjustierendem Sender/Empfänger, Bedienung über Bluetooth Applikation und einer Detektions-Reichweite bis zu 160 Meter mit optionalen Prismenreflektoren

VdS-Zulassung: G221060

- parametrierbare Empfindlichkeitseinstellung
- Alarmschwellen von 25 - 50 % in 1-%-Schritten
- Alarmzeit 2 - 30 Sek. in 1-Sek.-Schritten
- Statusanzeigen für Betrieb, Alarm und Störung
- automatische Kompensation von Verschmutzungen
- Betriebsspannung: 12 - 30V DC
- Stromaufnahme: 3,5 mA Normalbetrieb
- Stromaufnahme: 17 mA optional nur bei Inbetriebnahme im Schnellmodus
- Detektions-Reichweitemit mit optionalen Prismenreflektoren wählbar in den Entfernungen: 7 bis 70 m, 70 bis 140 m oder 140 bis 160 m
- Montagehöhe: bis 16 m und höher
- Farbe: weiß (Linsen: schwarz)
- Abmessungen Zentraleinheit (B/H/T): ca. 155/180/137 mm
- Abmessungen Bedieneinheit (B/H/T): ca. 120/185/62 mm
- Gewicht: ca. 1,7 kg
Umgebungsbedingungen
- Temperaturbereich: -10° bis +55° C
- Luftfeuchtigkeit: 10 bis 95 % rel. Feuchte, nicht kondensierend
- Schutzart: IP 65, DIN 40050

Der VSP-005 ist eine Ersatzfiltereinheit für den VLF-250 und den VLF-500 LaserFOCUS

Dreikanal IR Flammenmelder - VdS G 212194 -
mit Schutzdach und Montagewinkel inkl. BIT (Built-in-Test) Funktion zur Detektion von Flammen mit Kohlenwasserstoff- Beteiligung. Ansprechen innerhalb von 5 Sek. bei max. 65 m Reichweite bei Normbrand-Verhältnissen in der höchsten Empfindlichkeit 1 (flink) von 4 Stufen. VdS G212194 Klasse 1 (26m) 15, 30, 45 und 60 Sekunden. Einstellbare Zeitverzögerung max. 30 Sekunden. Funktionelle Sicherheit IEC61508, SIL 2 TÜV zertifiziert.
Automatischer und / oder manueller Melder Selbsttest BIT, ist für die Betriebssicherheit nach IEC61508, SIL (TÜV) erforderlich. Zugelassen vom VdS Nr. G 212194 und vom LPCB / England nach EN 54-10, Klasse 1 (26m) in 15, 30, 45 und 60 Sekunden Empfindlichkeits-Einstellung.
- Stoffabhängige Reichweiten bei Normbrandverhältnissen und max. Empfindlichkeit:
-- n-Heptan, Benzin 65 m innerhalb von 5 Sek.
-- Diesel, JP5, Kerosin 45 m innerhalb von 5 Sek.
-- Ethanol, Isopropyl- Alkoho l 40 m innerhalb von 5 Sek.
-- Methanol 35 m innerhalb von 5 Sek.
-- Methane, LPG 30 m innerhalb von 5 Sek.
-- Büro- Papier 10 m innerhalb von 5 Sek.
-- Polypropylen- Pellets 5 m innerhalb von 5 Sek.
- Flammenmelder im Aluminiumgehäuse / Standard, Epoxy-Einbrennlackierung rot
- Betriebsspannung: 24 V DC, (18-32 V DC)
- Stromaufnahme: 90mA im Betrieb und 105 mA bei aktiver Sichtfensterheizung
- Stromaufnahme 130 mA bei Alarm und 160mA bei aktiver Sichtfensterheizung
- Eingänge geschützt nach MIL-STD-1275B
- EMV-Festigkeit EMI / RFI entsprechend EN 61326-3 und EN 61000-6-3
- Verschiedene Ausgänge, Relais und Schnittstellen, nicht alle frei kombinierbar
- Relais für Alarm, Störung und Zusatz-Relais, potentialfrei 5A / 30V DC oder 250V AC
- 0-20 mA Strom- Schnittstelle mit definiertem Signalpegel, Alarm, Störung, Fehler etc.
- RS-485 Schnittstelle, modbus- kompatibel für Inbetriebnahme, Wartung, GLT usw.
- Schutzart IP 66 und IP 67 nach EN 60529, NEMA 250 6P
- Gewinde M25 für Anschluss-Verschraubung
- ATEX u. IECEx,
- Ex II GD
- Ex de IIC T5 (-55° C bis + 75° C)
- Class I Div.1, Groups B, C u. D
- Class II / III Div.1, Groups E, F u. G

UV / IR- Flammenmelder - VdS G212197 -
mit Schutzdach und Montagewinkel inkl. BIT (Built-in-Test) Funktion zur Detektion von Flammen mit Kohlenwasserstoff-Beteiligung, von Wasserstoff-Verbindungen, von Wasser-Sauerstoff-Verbindungen, von Metallen und anorganischen Verbindungen, zur Detektion im UV-Bereich bei 0,185 bis 0,260 µm und im IR-Bereich bei 4,4 bis 4,6 µm. Ansprechen innerhalb von 3 Sekunden auf max. 20 m Reichweite bei Normbrandverhältnissen, Empfindlichkeitsstufe 1 (flink). VdS G212197 Klasse 2 (20m) 15, 30, 45 und 60 Sekunden, einstellbare Verzögerung max. 30 Sekunden. Funktionelle Sicherheit IEC61508, SIL 2 TÜV zertifiziert.
Automatischer und / oder manueller Melder Selbsttest BIT, ist für die Betriebssicherheit nach IEC61508, SIL (TÜV) erforderlich. Zugelassen vom VdS Nr. G 212197 und vom LPCB / England nach EN 54-10 Klasse 2 (20m) alle Empfindlichkeitseinstellungen 15, 30, 45 und 60 Sekunden.
- Ansprechen auf flash fire (Stichflamme) innerhalb von 200 Milli-Sekunden
Stoffabhängige Reichweiten bei Normbrand-Verhältnissen und max. Empfindlichkeit:
-- n- Heptan, Benzin 20 m innerhalb von 3 Sek.
-- IPA, Isopropyl Alkohol 16m innerhalb von 3 Sek.
-- Diesel, JP5, Kerosin 15m innerhalb von 3 Sek.
-- Methanol, Alkohol 12 m innerhalb von 3 Sek.
-- Methane 8 m innerhalb von 3 Sek.
--LPG, Büro-Papier 7m innerhalb von 3 Sek.
-- Polypropylen-Pellets 5 m innerhalb von 3 Sek.
- Flammenmelder im Aluminiumgehäuse / Standard, Epoxy-Einbrennlackierung rot
- Betriebsspannung: 24 VDC, (18-32 V DC)
- Stromaufnahme: 90mA im Betrieb und 105 mA bei aktiver Sichtfensterheizung
- Stromaufnahme 130 mA bei Alarm und 160 mA bei aktiver Sichtfensterheizung
- Eingänge geschützt nach MIL-STD-1275B
- EMV-Festigkeit EMI / RFI entsprechend EN 61326-3 und EN 61000-6-3
- Verschiedene Ausgänge, Relais und Schnittstellen, nicht alle frei kombinierbar
- Relais für Alarm, Störung und Zusatz-Relais, potentialfrei 5A / 30V DC oder 250 V AC
- 0- 20 mA Strom- Schnittstelle mit definiertem Signalpegel, Alarm, Störung, Fehler etc.
- RS-485 Schnittstelle, modbus-kompatibel für Inbetriebnahme, Wartung, GLT usw.
- Schutzart IP 66 und IP 67 nach EN 60529, NEMA 250 6P
- Gewinde M25 für Anschluss-Verschraubung
- ATEX u. IECEx,
- Ex II GD
- Ex de IIC T5 (-55° C bis + 75° C)
- Class I Div.1, Groups B, C u. D
- Class II / III Div.1, Groups E, F u. G
