Mit dem esserbus®-Prüf- und Konfigurationsgerät (Art.-Nr. POL-ESS Touch) kann die Kabelinstallation bzw. die esserbus® oder esserbus®-PLus Ringleitung konfiguriert und auf Fehler oder Störungen geprüft werden.
Das Gerät ermöglicht die Erkennung aller an eine Ringleitung angeschlossenen esserbus® und esserbus®-PLus Teilnehmer von einem beliebigen Punkt der Ringleitung ohne Laptop / Service-PC. Mit dem Gerät lassen sich vorhandene Teilnehmer in bereits konfigurierten Ringleitungen ebenso wie Ringleitungen mit neu hinzugefügten Teilnehmern erkennen, konfigurieren und adressieren.
Mit dem Prüfgerät können Ringleitungsteilnehmer – unabhängig von der Ringleitungstopologie – erkannt, Fehler diagnostiziert und Installationen verifiziert werden. Das Gerät erstellt eine Topologie-Anzeige der Installation, mit der installierte Ringleitungen geprüft und verifiziert werden können. Auf dem hintergrundbeleuchteten Touchscreen-Display werden alle benötigten Informationen übersichtlich dargestellt. Der Facherrichter kann jederzeit den Status der Verkabelung, die Ringleitungskommunikation sowie die Anzahl der installierten Teilnehmer prüfen und problemlos Fehler identifizieren und lokalisieren.
Erkannte und konfigurierte Ringleitungen lassen sich zur späteren Nutzung oder Analyse im geräteinternen Speicher ablegen. Gespeicherte Ringleitungsdateien können dann ggf. in den Kundendaten zur Systemkonfiguration mit der Service- und Programmiersoftware tools 8000 ab V1.24 verwendet werden und eine Offline-Programmierung der BMZ durchgeführt werden.

Das Erweiterungsmodul wird auf das Interfaceboard der Zentrale gesteckt. Das Erweiterungsmodul kann ausschließlich auf den Systemstecker 1 des Interfaceboards der Zentrale verwendet werden.

Die Grundplatine für eine IQ8ControlM

Druckerpapier für Drucker ohne Aufwickelvorrichtung (736233) und mit Aufwickelvorrichtung (736234).

Druckerpapier für Drucker mit Aufwickelvorrichtung (736259).

Für die Standschränke 769163 und 769164.
2 Stück

Wie 744030, jedoch 5 HE.

Zum Abdecken von freien Einbauplätzen in Einbauschränken und Wandgehäusen, 2 HE.

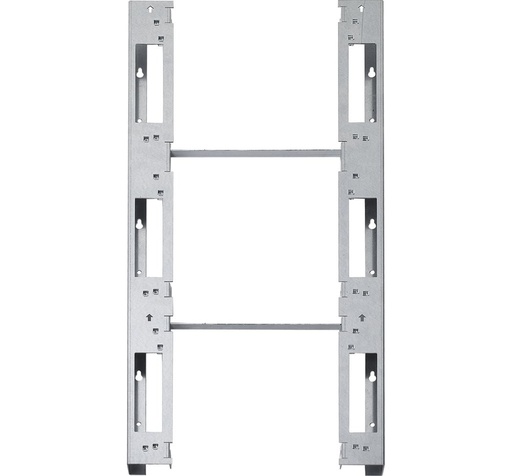

Montage- und Tragegestell für die Wandmontage von Brandmelderzentralen
IQ8Control, ES Line, Compact und FlexES Control mit jeweils drei Gehäuseteilen.
Einfaches Ausrichten und Befestigen an einer Tragwand durch horizontale Abstandsstreben, die nach der Montage entfernt werden können, um die Kabelführung hinter den Gehäusen zu vereinfachen.
Durch zusätzliche Kabeleinführungen können Leitungen seitlich aus Kabel- und Installationskanälen hinter die BMZ geführt werden.
Die BMZ-Gehäuse werden mit metrischen Schrauben am Gestell untereinander befestigt.
Die Anordnung der Käfigmuttern entspricht den Befestigungspunkten für IQ8Control, ES Line, Compact und FlexES Control.

Auf die Standardrückwand können zusätzliche Baugruppen wie z.B. esserbus®-Koppler montiert werden. Zum Einbau von bis zu 6 Alarmierungskopplern und LWL-Konvertern mit Einbausatz 788605.

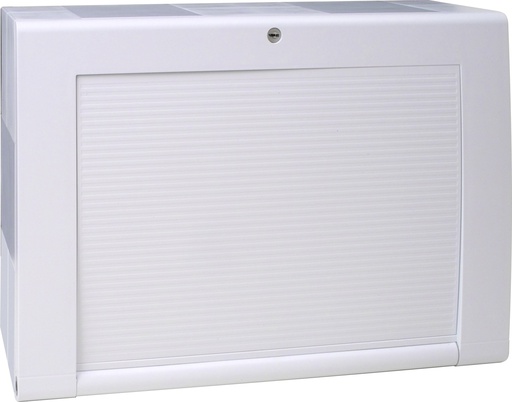

Zentralenerweiterungsgehäuse mit 2 DIN-Schienen zur Aufnahme von essernet®-Umschaltern, LWL-Konvertern, esserbus®-Kopplern in Hutschienengehäusen etc.
Zur anwendungsorientierten Ergänzung und Erweiterung von Brandmelderzentralen.

Mit 4 Mikromodulsteckplätzen und 64 Gruppeneinzelanzeigen.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront mit GEA 64 Meldegruppen, deutsch (Art.-Nr.: 786101)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)

Mit 4 Mikromodulsteckplätzen und 192 Gruppeneinzelanzeigen.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- Bedienteilfront, deutsch (Art.-Nr.: 786001)
- GEA-Front für 192 Meldergruppen (Art.-Nr.: 786000)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)

Mit 4 Mikromodulsteckplätzen ohne Bedienteilfront.

- Max. fünf Mikromodule, mit Peripheriemodul 772477
- Max. sieben Ringmodule esserbus®, mit Erweiterungsmodul 772476
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über I-Y(ST)Y 0,8 mm Fernmeldekabel bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potentialfrei bis 30 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im Kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Rechnergestützte Ferndiagnose
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für bis zu 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Druckerschnittstelle für int. Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder


Zusätzliche Leistungsmerkmale bei esserbus®-PLus

- Max. 6 Ringe esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

bestehend aus:
- Brandmeldecomputer IQ8Control M (Art.-Nr.: 808004)
- neutrale Wechselfront (Art.-Nr.: 786100)
- Erweiterungsmodul mit 3 Mikromodulsteckplätzen (Art.-Nr.: 772476)
- essernet®-Mikromodul 62,5 kBd (Art.-Nr. 784840.10)

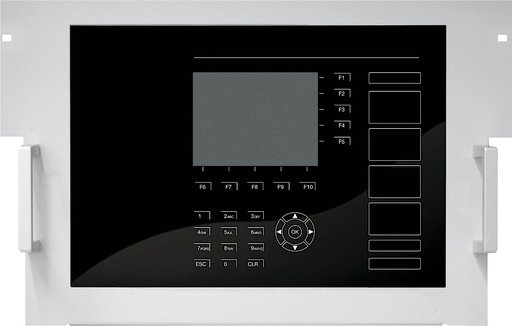

Bedienteilfront inklusive Montagerahmen und Gehäuseschloss zur Anzeige und Bedienung der Brandmelderzentrale oder eines Brandmeldesystems. Kapazitive Tasten und hintergrundbeleuchtete Zustandsanzeigen zur intuitiven Bedienung bei Statuswechsel. Bedienfreigabe durch Zugangscodes für alle Ebenen, mit menügeführter Anzeige in unterschiedlichen Bedienebenen.

- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
- Zugangsebenen über Accesscode
- Frei programmierbare Funktionstasten mit Bedienmakros für Zusatzfunktionen
- 5,7"-Grafikdisplay

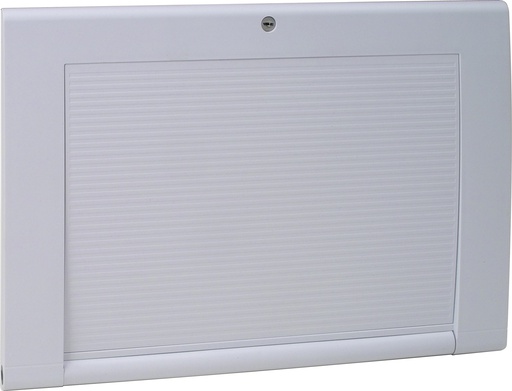

Neutralfront zur Verblendung der Gehäuseöffnung als Ersatz für ein Bedienteil.

Hardware FlexES Control FX18 im Grundausbau, mit Softwareunterstützung für 10 Ringe.

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil

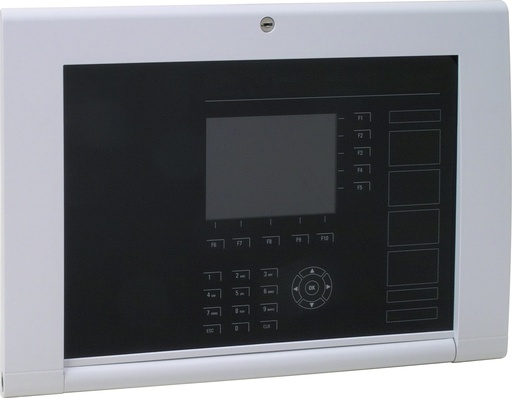

- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

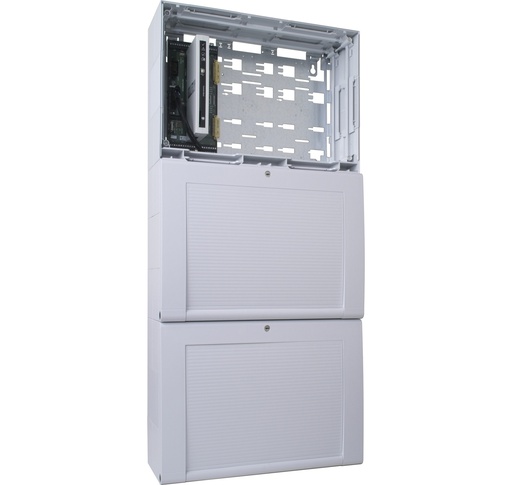

Hardware FlexES Control FX18 im Grundausbau, mit Softwareunterstützung für 18 Ringe.

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil

- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü
