Der Hutschienen-Einbausatz kann in das Zentralengehäuse der BMZ 8000 C/M, IQ8Control C/M nachgerüstet werden. Die Hutschiene ist mit zwei Schrauben auf dem Montageträger befestigt. Mit diesem Einbausatz können maximal zwei Modulgehäuse 788603 (Option) in dem Zentralengehäuse montiert werden.
Abmessungen: B: 175 mm L: 35 mm (Standard-Hutschiene)

An den Eingängen von IQ8TAM, IQ8TAL, IQ8FCT XS/LP kann ein überwachter externer Schaltkontakt angeschlossen werden. Bei der Auslösung des externen Schaltkontakts werden die Adresse und der programmierte Zusatztext des IQ8TAM, IQ8TAL, IQ8FCT XS/LP angezeigt, an dem der externe Kontakt angeschlossen ist.Zur Überwachung dieses Kontakts ist das Alarm- und Überwachungsmodul (Art.-Nr. 804870) für IQ8TAM, IQ8TAL, IQ8FCT XS/LP erforderlich.

Das Abschlusselement EOL-O wird am letzten Teilnehmer des Steuerausgangs montiert und dient der Überwachung der Alarmgeber und der Brandfallsteuerungen.

- Zur Überwachung der Steuerausgänge bei Anbindung von konventionellen Alarmgebern und Brandfallsteuerungen
- Erkennt zusätzlich schleichende Leitungsunterbrechungen und Kurzschlüsse
- Mikroprozessorgesteuerte Leitungsüberwachung gemäß EN 54-13

Das Abschlusselement EOL-I wird am letzten Teilnehmer montiert und dient der Überwachung der Meldergruppeneingänge.

Das Abschlusselement EOL-UV dient der normenkonformen Überwachung von Industriemeldern der Produktfamilie UniVario und wird jeweils im Sockel des UniVario Melders angeschlossen.

Für aP-Montage des Kopplers IQ8FCT XS 808606, besteht aus Gehäuserückteil und Abdeckung.

Für aP-Montage von bis zu 6 Koppler IQ8FCT XS 808606, bestehend aus Gehäuserückteil und Abdeckung.

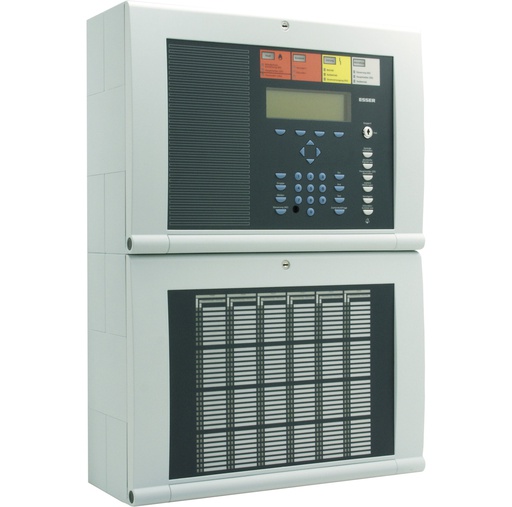

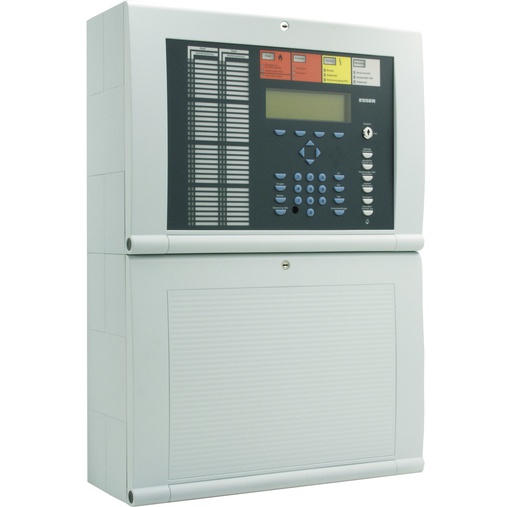

Zentralenpaket mit zweitem Mikromodulsteckplatz, GEA (64 Gruppen), VdS- und Feuerwehroption.

- Max. zwei Mikromodule
- Max. zwei Ringmodule esserbus®
- Kurzschluss- und unterbrechungstoleranter Ringleitungsbetrieb mit Stichleitungsabgängen
- Ringbus-Installation über Fernmeldekabel I-Y(ST)Y 0,8 mm bis zu einer max. Länge von 3,5 km
- Bis zu 127 esserbus®-Teilnehmer (Brandmelder bzw. Handmelder)/Meldergruppen pro Ringbus
- Bis zu 32 esserbus®-Koppler pro Ringbus/Betrieb von Funkkomponenten
- Betriebsarten TM und PM nach DIN VDE 0833-2 zur Vermeidung von Falschalarmen
- Feuerwehrbedienfeld- und AÜE-Interface auf dem Peripheriemodul integriert
- Drei Sammelrelais, frei programmierbar, überwacht, potenzialfrei bis 24 V DC (auf dem Peripheriemodul)
- TTY oder RS485-Schnittstelle, RS 232 optional
- Vernetzbar im kurzschluss- und unterbrechungstoleranten essernet® mit bis zu 30 weiteren BMZ
- Anschluss an grafische Managementsysteme
- Bedienteil mit alphanumerischer Anzeige
- Ereignisspeicher für 10.000 Ereignisse
- Alle Mikromodule des Systems 8000 kompatibel
- Interface für internen Drucker
- Zwei Akkumulatoren überwacht anschließbar
- Überwachungseingang für externes Netzteil
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder

Zusätzliche Leistungsmerkmale für esserbus®-PLus

- Max. 2 Ringmodule esserbus®-PLus
- Busversorgte, synchron gesteuerte, akustische Alarmierungseinrichtungen nach DIN EN 54-3 mit Alarmton gemäß DIN 33404
- Optische Alarmgeber gem. EN 54-23
- Busversorgte Warntongeber und Signalgeber pro Ringbus
- Wiedereinschaltung der Signalgeber im Alarmfall nach einem Kurzschluss innerhalb von 5 Sekunden von VdS-Schadenverhütung geprüft und bestätigt.

Das Zentralenpaket besteht aus:
- Brandmeldecomputer IQ8Control C (Art.-Nr.: 808003)
- Bedienteilfront mit GEA 64 Meldergruppen, deutsch (Art.-Nr.: 786101)
- Peripheriemodul mit 1 Mikromodulsteckplatz (Art.-Nr.: 772477)

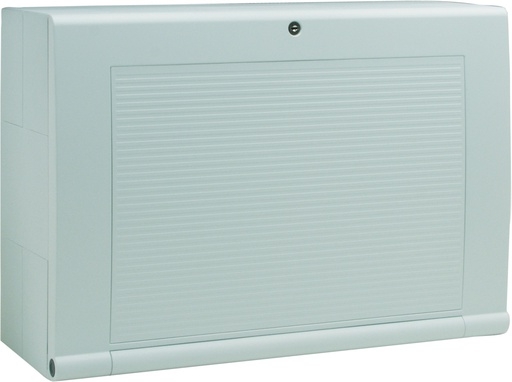

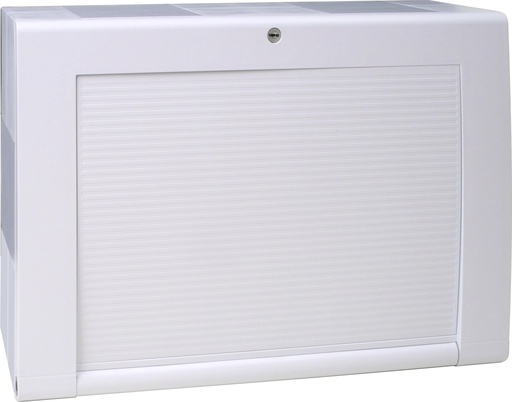

Erweiterungsgehäuse für zusätzliche Akkus.
VdS-Anerkennung: G 205129
Gehäuse komplett mit Akkurückwand, Anschlusskabel für Akku, Stellplatz für zwei Akkus 12 V/24 Ah, Neutralfront
und Material zur Befestigung an das vorhandene Zentralengehäuse, Akku-Anschlusskabel.

Ruhestrom: ca. 5 mA
Stromaufnahme je angesteuerte LED: 1,5 mA

Neutrale Wechselfront für IQ8Control C/M.

1-fach Ringlinien-Modul für max. 127 Prozessanalogmelder Serie 9200 und IQ8Quad unterteilbar in 127 Gruppen.

1-fach Interface-Modul für Alarmübertragungseinrichtung (AÜE), zur Ansteuerung und Verarbeitung der Rückmelde- und Quittiersignale für Übertragungseinrichtungen, programmierbare ÜE-Ansteuerung dauernd oder gepulst.

Serielles Interface-Modul wahlweise mit RS 232 oder TTY Format, zum Betrieb von externen Geräten wie externe Drucker, Modem für Ferndiagnose.
Ruhestrom :
ca. 35 mA (RS 232)
ca. 55 mA (TTY)

3-fach Relais-Modul mit programmierbaren Ausgangsfunktionen wahlweise als Öffner- oder Schließerkontakt, 3 x bistabil "überwachte" Relaisausgänge.

Komfortable Windows-Programmiersoftware auf CD zur Programmierung der Brandmelderzentralen System 8000, IQ8Control, FlexES Control, und Compact.
Inkl. Fernwartungssoftware zur Bedienung und Zustandsabfrage bei IQ8Control-Brandmelderzentrale.Zur Programmierung wird das Feldbus- und Zentraleninterface PLus 789862.10 benötigt.
Folgende Sprachen werden unterstützt:
Dänisch, Deutsch, Englisch, Französisch, Italienisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Slowakisch, Spanisch, Tschechisch und Ungarisch.

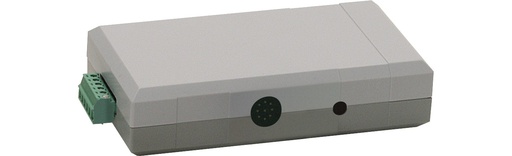

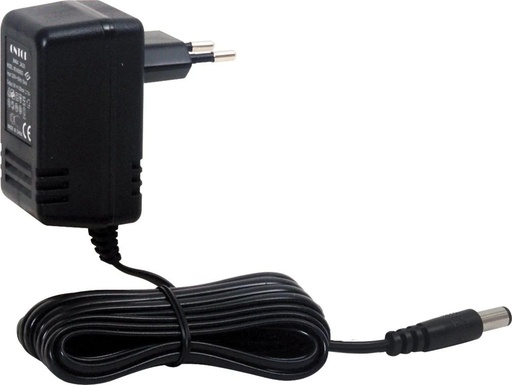

Interface zur Programmierung der Brandmelderzentralen 8007, 8000 C/M, 8008, Gateway, ABIGA und Löschmittel-Ansteuereinrichtungen 8010 oder zum direkten feldseitigen Anschluss einer einzelnen installierten Ringleitung. Mit dem optionalen Schaltnetzteil (Art.Nr. BME2Z002) können busversorgte Alarmierungseinrichtungen zentralenunabhängig über den direkten Anschluss an das Feldbusinterface 789862.10 getestet werden. Dazu ist die Programmiersoftware tools 8000 ab V1.12 erforderlich.

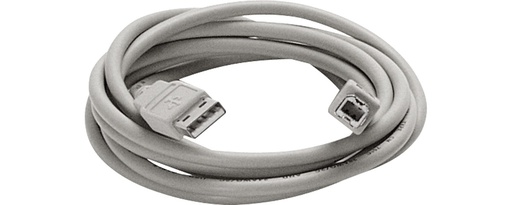

Hi-Speed USB 2.0 Industriekabel 28AWG/1P+20AWG/2C (Modell CU-2820-18) mit verstärkten Poweradern zum Anschluss des Feldbus- und Zentraleninterface PLus an den Service-PC oder das Notebook - nur dieses Kabel ist für diesen Zweck zu verwenden.

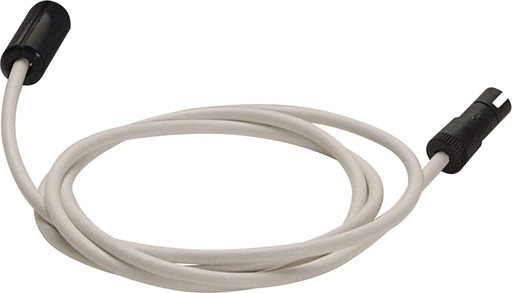

Zum Anschluss des Feldbus- und Zentraleninterface an den BMZ 8007, 8000 C/M, 8008, Gateway, ABIGA und IQ8Control. Mit 4-poligem Spezialstecker.
