Mikroprozessorgesteuerte Baugruppe zum Einbau in die BMA des Systems 8000 oder IQ8Control. Gemäß DIN 14675 kann mit diesem Adapter die TTY-Schnittstelle der BMZ als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehr-Anzeigetableau FAT 3000 zur Erstinformation der Feuerwehr genutzt wird. Vom PC über serielle Schnittstelle programmierbarer Zusatztext (> 4.000 Texte).

- Eingang: TTY von der internen BMZ-Schnittstelle
- Ausgang: DUAL RS 485 zur FAT-Schnittstelle

- Betriebsspannung: 8 ... 30 V DC
- Ruhestrom @ 12 V DC: ca. 55 mA
- Kontaktbelastung Relais: 30 V DC/1 A Anschlussklemmen max. 0,8
- mm Umgebungstemperatur: -5 °C ... 40 °C
- Lagertemperatur: -10 °C ... 60 °C
- Gewicht: ca. 100 g
- Abmessungen: B: 80 mm H: 150 mm T: 30 mm

Zum Einbau kann der Hutschienen-Einbausatz (788652) genutzt werden. Das Interface ist kompatibel mit dem FAT 3000 (784743). Die Spannungsversorgung erfolgt über die BMZ oder ein externes Netzteil. Maximale Datenleitungslänge 800 m.

Dieser Adapter ist nicht zum Anschluss an eine BMZ FlexES Control geeignet!

Auslauf Q3 / 2023

Zusatzmodul zur Anbindung einer Personenrufanlage an eine Brandmeldeanlage Serie 8000/IQ8Control mit ADP-N3E. Um das Personenrufsystem mit einer galvanisch getrennten RS-232-Schnittstelle anzubinden, wird eine ADP-PRS-422 verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

Die Adapterbaugruppe ADP-PRS-232 ist ein Zusatzmodul zur galvanisch getrennten Anbindung einer Personenrufanlage an ein FAT 3000.
Die Programmierschnittstelle des FAT 3000 (RS-232-Klemme) wird zur Kommunikation mit dem Personenrufsystem verwendet.

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 5 mA
Abmessungen: B: 100 mm H: 80 mm T: 20 mm

Das Feuerwehrbedienfeld (gemäß DIN 14661) ist eine Zusatzeinrichtung für Brandmeldeanlagen mit Übertragungseinrichtungen zur Feuerwehr. Auf dem Feuerwehrbedienfeld (FBF) befinden sich die wesentlichen Anzeige- und Bedienelemente der Brandmelderzentrale. Dadurch kann die gesamte Alarmbehandlung durch die Feuerwehr ausschließlich über das FBF erfolgen. Eine detaillierte Einweisung der Feuerwehr in die Bedienung der Zentrale ist somit nicht erforderlich. Geeignet zum Anschluss an IQ8Control.
Verschluss: Kastenschloss für bauseitigen Feuerwehr-Halbprofilzylinder (DIN 18252).

VdS-Anerkennung: G 299034

Das FBF wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Dieses Feuerwehrbedienfeld ist nicht zum Anschluss an eine FlexES Control geeignet!

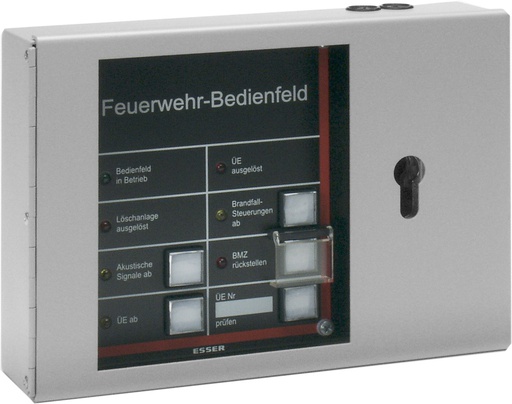

Feuerwehr-Bedienfeld mit Mikroprozessor zum seriellen, überwachten und abgesetzten Betrieb an einer BMZ IQ8Control gemäß DIN 14661 in Verbindung mit der Adapterplatine Art.-Nr. 784755.

Die Adapterbaugruppe ermöglicht das Absetzen des FBF entfernt vom Montageort der BMZ und die damit notwendige Überwachung gemäß DIN 14661:2011-02 und EN 54-13. Geeignet für den seriellen Anschluss eines FBF an ein paralleles Interface der IQ8Control. Befestigungsmaterial (Haftmagneten) für den Einbau in die BMZ ist Lieferbestandteil.

Betriebsspannung: 24 V DC
Abmessungen: B: 100 mm H: 70 mm T: 30 mm

Feuerwehr-Informations- und Bediensystem mit serieller FAT-FBF –Kombination.
Zweiflügeliges Stahlblech-Gehäuse für Aufputz- und Unterputzmontage Die Adapterbaugruppe ADP-N3E stellt einen redundanten Ring bereit und wandelt die parallelen FBF-Informationen in serielle Informationen um.
Das FAT 3000 ist Teilnehmer des redundanten Rings und das „FBF 2003 seriell“ wird über das FAT 3000 angeschaltet.
Gemäß DIN 14675 und VdS 2878 erfolgt die Anschaltung adernsparend und überwacht an der Brandmelderzentrale IQ8Control C oder M.
Vorgerichtet zur Aufnahme von 2 x 75 Laufkarten in 2 Fächern (quer).

Lieferumfang:
- Feuerwehranzeigetableau FAT 3000
- Feuerwehrbedienfeld 3000
- Adapterbaugruppe ADP-N3E
- Adapterbaugruppe ADP-FBF

Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 23 kg
Abmessungen: B: 710 mm H: 560 mm T: 100 mm

Auslauf Q3 / 2023

Feuerwehr-Informations- und Bediensystem mit serieller FAT-FBF –Kombination.
Zweiflügeliges Stahlblech-Gehäuse für Aufputz- und Unterputzmontage Die Adapterbaugruppe ADP-N3E stellt einen redundanten Ring bereit und wandelt die parallelen FBF-Informationen in serielle Informationen um.
Das FAT 3000 ist Teilnehmer des redundanten Rings und das „FBF 2003 seriell“ wird über das FAT 3000 angeschaltet.
Gemäß DIN 14675 und VdS 2878 erfolgt die Anschaltung adernsparend und überwacht an der Brandmelderzentrale IQ8Control C oder M.
Vorgerichtet zur Aufnahme von 100 Laufkarten (quer).

Lieferumfang:
- Feuerwehranzeigetableau FAT 3000
- Feuerwehrbedienfeld 3000
- Adapterbaugruppe ADP-N3E
- Adapterbaugruppe ADP-FBF

Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 23 kg
Abmessungen: B: 830 mm H: 560 mm T: 100 mm

Das Bediensystem wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Auslauf Q3 / 2023

Mikroprozessorgesteuertes Feuerwehranzeigetableau nach DIN 14662 als zusätzliche Anzeige zur BMA. Serielle Kopplung an BMZ über variable Schnittstelle TTY, DUAL RS 485, RS232 u. ESPA 4.4.4 (on Board), konventionelle und redundante Anschaltung, Klartextanzeige mit 4 x 20 Zeichen, LED-Sammelanzeige (Alarm, Störung, Abschaltung). Einfache Bedienung mit 4 Tasten (Summer ab/Ebene/Scroll-Tasten), vom PC über serielle Schnittstelle programmierbarer Zusatztext (> 4.000 Texte), Ereignisspeicherfunktion. Redundanz durch Ringbusstruktur für bis zu 16 FAT, Versorgungsspannung und Signalweg werden auf Kurzschluss und Unterbrechung überwacht, volle Funktionalität bei Störung/Ausfall eines Leitungsweges. Die ESPA-Schnittstelle ermöglicht eine direkte Anbindung von TK- oder Personenrufsystemen.

VdS-Anerkennung: G 205076

Betriebsspannung: 8 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 65 mA
Alarmstrom @ 12 V DC: ca. 125 mA
Umgebungstemperatur: -5 °C ... 40 °C
Lagertemperatur: -10 °C ... 60 °C
Schutzart: IP30
Gehäuse: Stahlblech
Farbe: grau, ähnlich RAL 7032
Gewicht: ca. 3,5 kg
Abmessungen: B: 255 mm H: 185 mm T: 58 mm

Das FAT wird ohne Schließzylinder (DIN 18252) ausgeliefert. Die Beschaffung sollte in Absprache mit der regionalen Feuerwehr erfolgen.

Der Einsatz ist nur in Verbindung mit BMZ System 8000, IQ8Control möglich!

Dieses Feuerwehr-Anzeigetableau ist nicht zum Anschluss an eine FlexES Control geeignet!

Auslauf Q3 / 2023

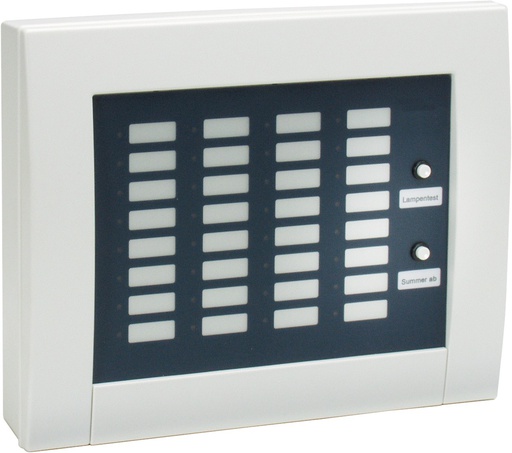

Wie 764790, jedoch mit integriertem und verdrahtetem esserbus®-Koppler 32 LED zum Betrieb als Parallelanzeigetableau für den esserbus®. Zum Anschluss an die esserbus®- und esserbus®-PLus Ringleitung des Brandmeldesystems IQ8Control.

Die Alarmübertragungseinrichtung TAS-Link IV dient der sicheren Übermittlung von Gefahren- und Störmeldungen über alle gängigen Übertragungsnetze. Das TAS-Link IV zeichnet sich neben hoher Kompatibilität zu diversen Gefahrenmeldeanlagen und Notruf-Service Leitstellen sowie hoher Zuverlässigkeit auch durch innovative Konzepte aus. Durch den Einsatz aktueller Prozessortechnik ist das Übertragungsgerät in der Lage, Eigenschaften zu übernehmen, die bisher einen separaten Router benötigten, wie IPsec. Die Basisbaugruppe des TAS-Link IV verfügt über 8 Linieneingänge sowie 2 konfigurierbare und 2 reservierte Ausgänge und kann durch die Anschaltung zusätzlicher Erweiterungsmodule auf bis zu 128 Ein- sowie bis zu 122 Ausgänge erweitert werden (je nach Kombination). Ein normkonformer Fernzugang ist realisierbar.
Das dazugehörige Netzteil NT560-12/E ist ein Schaltnetzteil in Platinenausführung mit Berührungsschutz und einer regulierten Ausgangsspannung von 12V DC mit 2A. Das Netzgerät kombiniert die Funktionen von Energieversorgung, Akkuladeeinrichtung sowie Akkuüberwachung.

Leistungsmerkmale:
- IP-Basisbaugruppe TLV 1 im Gehause G4+
- 4 LEDs
- Netzgerät NT 560/12E
- Notstromversorgtes DSL-Modem (Annex B, J)
- Übertragungsprotokoll VdS 2465, VdS 2465-S2, VdS SecurIP oder Telim
- Sprach-, SMS sowie E-Mail-Übertragung
- LTE-fähig
- Kompatibel zu TAS-Link III
- VDS-zugelassenes Netzteil und Gehäuse

VdS-Anerkennung: G 112801

Betriebsspannung 230V AC, 50/60 Hz
Umgebungstemperatur -10 °C ... 40 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 40
Material Stahlblech lackiert, ähnlich RAL 9016, pulverbeschichtet
Farbe Weiß
Gewicht ca. 4 kg (Kombination TAS-Link 4 und (leeres) Gehäuse)
Abmessungen B: 310 mm H: 275 mm T: 135 mm
Zulassung CPR-Zulassungsnummer: 0786-CPR-21139, VSÖ-Zulassungsnummer: 120611/01 E, Erfüllt die Anforderungen des BSI an Alarmübertragungsanlagen nach BSI - TL 03401, EN 50131 (Security Grade 1-4), EN 50136-2, DIN EN 54-21, VdS 2110, VdS 2203, VdS 2227, VdS 2344, VdS 2463, VdS 2465-1 bis 3, VdS 2471, VdS 2471-S1 und VdS 2841

Das Wegemodul TEL 1 wird in der Regel für den redundanten Übertragungsweg für TAS-Link IV eingesetzt. Es ist mit einem LTE-Cat.1-Modem ausgestattet. Dieses speziell auf M2M sowie IoT-Anwendungen optimierte Modem bietet einen max. Download von 10 MBit/s sowie einen max. Upload von 5 MBit/s.

Die Baugruppe TED 1 ist ein notstromversorgtes DSL-Modem für die DSL-Standards Annex B sowie Annex J. Die Übertragungseinrichtung hat dabei jederzeit die volle Kontrolle über das Modem und kann dieses bei Bedarf neu starten oder auch z.B. bei Stromausfall abschalten. Der Anschluss der DSL Leitung erfolgt via RJ45 oder alternativ über Klemmtechnik. Die Baugruppe verfügt über Status-LEDs für DSL-Sync/Training und Online-Status.

- Notstromversorgung durch die Übertragungseinrichtung
- Gesicherte Konfiguration über das Versorgungstool der Übertragungseinrichtung

Betriebsspannung: über Basisgruppe (Typische Stromaufnahme 340 mA bei 12V)
Rel. Luftfeuchte: < 95 %
Gewicht: ca. 90 g
Abmessungen: B: 55 mm H: 160 mm T: 20 mm
Zulassung: VdS 2465(-1)

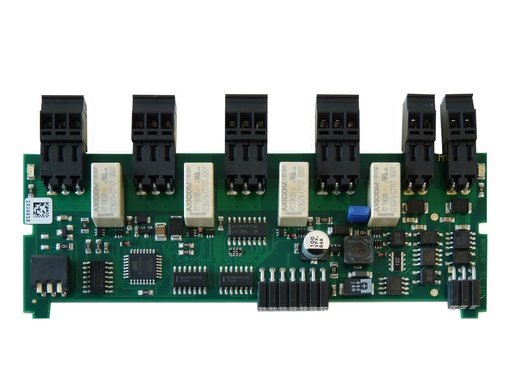

Der Brandmeldeadapter XBT 1 ermöglicht das normkonforme Anschließen von Brandmeldeanlagen nach EN 54-21, VdS 2463 sowie VDE 0833:1992. Als Anschlusstechnik werden abziehbare Schraubklemmen<br />verwendet.

Betriebsspannung: über Basisgruppe (Typische Stromaufnahme 12 mA bei 12V)
Rel. Luftfeuchte: < 95 %
Gewicht: ca. 60 g
Abmessungen: B: 118 mm H: 58 mm T: 12 mm
Zulassung: VdS 2465(-1)

Antenne mit SMA-Anschluss (geeignet für LTE / UMTS / GPRS / GSM)

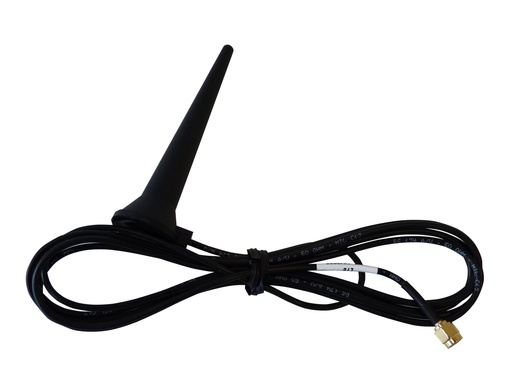

Magnet-Haftantenne mit 2,5 m Anschlusskabel (SMA)

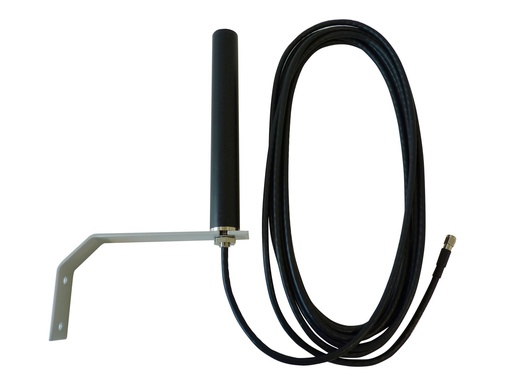

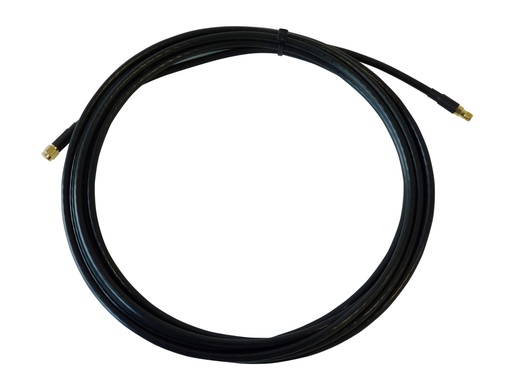

Anschlusskabel (SMA) zur richtlinienkonformen Wandmontage gemäß VdS 2311 (Planung und Einbau). Geeignet für LTE / UMTS / GPRS / GSM

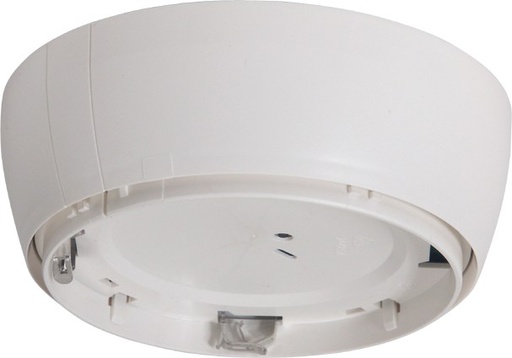

Auf den IQ8Wireless Funksockel wird der jeweilige Brandmelder aufgesetzt. Der Funksockel ermöglicht die Anbindung der IQ8Quad-Melder TM, TD, O, O2T und OTG über eine Funkstrecke an den esserbus®/esserbus®-PLus und integriert sie via Funkkoppler oder -gateway in das Brandmeldesystem. Es können maximal 32 Funksockel pro Funkkoppler bzw. 10 pro Funkgateway zugeordnet werden.

VdS-Anerkennung: G206091

Funksockel geeignet für:
-Thermomaximal-Melder (802171, 802177)
- Thermodifferential-Melder (802271, 803271)
- Optischer Rauchmelder (802371, 803371)
- O²T Multisensor-Melder (802374, 803374)
- OTG Multisensor-Melder (802473)

Funksockel Eigenschaften:
- Einzelidentifizierung des Melders an der Zentrale
- Regelmäßige Überprüfung des Melders auf Funktionalität
- Alarm- und Betriebsanzeige am Melder
- Alarm- und Störungsweiterleitung gemäß EN 54-2
- Einfacher Meldertausch bzw. Batterietausch mit Hilfe des Melderentnahmewerkzeugs
- Störungsmeldung bei Entfernung des montierten Funksockels und des eingesetzten Melders
- Ständige Überwachung der Batteriespannung

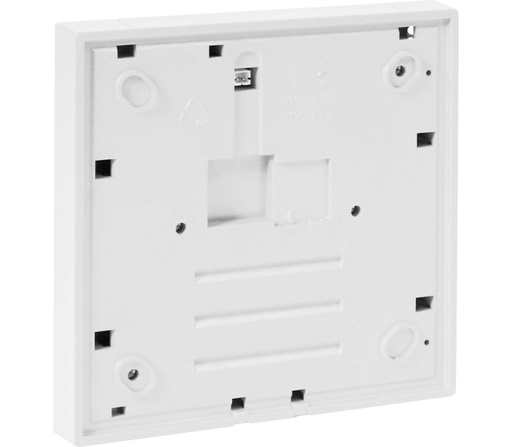

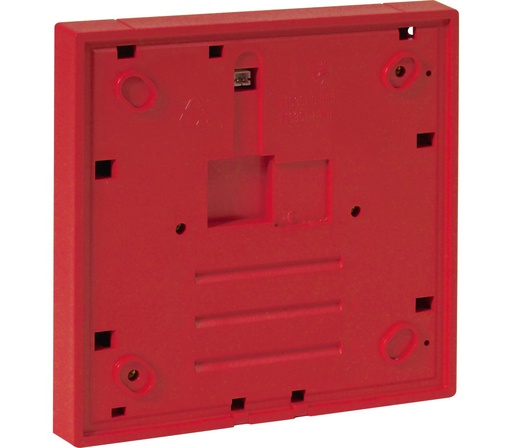

Dieses Funkgateway ist speziell für die komfortable und zeitsparende Erweiterung eines bestehenden Brandmeldesystems IQ8Control/FlexES Control konzipiert. Durch das Herausnehmen eines bereits auf dem Ring installierten Melders und das Einsetzen des Funkgateways auf den Standard IQ8 Meldersockel, lassen sich bis zu 10 weitere mit Funksockel ausgerüstete Brandmelder oder 10 adressierbare Handmelder in ein bestehendes System einbringen. Über das universelle Funkinterface können pro Funkgateway bis zu 10 Komponenten mit Alarmgeberfunktion, Alarmgeber IQ8Alarm bzw. Brandmelder IQ8Quad mit integriertem Alarmgeber eingebunden werden. Dies erfolgt ohne erneute Kabelverlegung. Abhängig von den Umgebungsbedingungen sind Reichweiten von bis zu 200 m für die Funkstrecke möglich. Das Funkgateway muss grundsätzlich mit einem IQ8Quad-Melder betrieben werden. Es integriert über den Funksockel oder das Funkinterface die intelligenten IQ8-Funkkomponenten in den esserbus® oder esserbus®-PLus, die damit zu vollständigen einzeladressierbaren Ringbusteilnehmern werden.
Es können bis zu 9 Funkgateways auf einem Ringbus betrieben werden. Jedes Funkgateway verringert die max. Anzahl von esserbus®-Teilnehmern um 12 Stück.

VdS-Anerkennung: G205112

- Funkgateway einsetzbar zwischen installiertem Meldersockel und IQ8Quad-Melder. Keine zusätzliche Verkabelung notwendig
- Geeignet für alle IQ8Quad-Melder ohne Alarmgeber
- Kommunikation mit bis zu 10 Funkteilnehmern
- max. 10 Funksockel
- max. 10 Funkinterface mit IQ8MCP-Handmeldern
- max. 10 Steuergruppen für Funkinterface mit Alarmgebern IQ8Quad/IQ8Alarm
- Alle Funkteilnehmer werden als einzeln adressierbare Teilnehmer in den esserbus®/esserbus®-PLus integriert
- Die Funkteilnehmer können in bis zu 10 Meldergruppen zugeordnet werden
- Bis zu 9 Funkgateways pro Ringleitung
- Alarm- und Störungsweiterleitung gemäß EN 54-2
- Einfacher Meldertausch bzw. Batterietausch mit Hilfe des Melderentnahmewerkzeugs
- Störungsmeldung bei Entfernung des Gateways und des eingesetzten Melders
- Ständige Überwachung der Batteriespannung

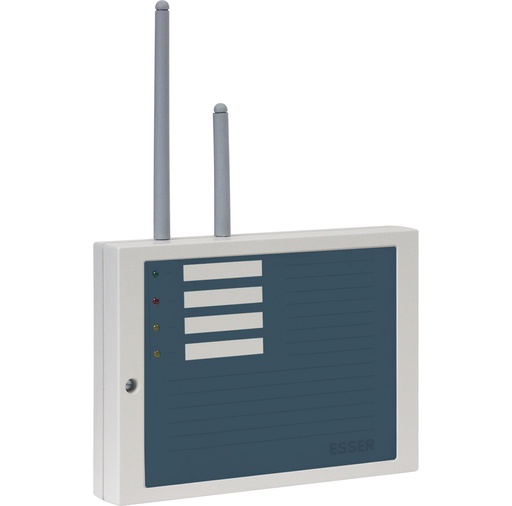

Der Funkkoppler ist für die Wandmontage ausgelegt. Er kommuniziert mit bis zu 32 anderen Funkteilnehmern. Dies können Funksockel mit unterschiedlichen Typen von intelligenten automatischen Brandmeldern oder Funkinterface mit Handmeldern bzw. Alarmgebern der IQ8-Familie sein. Der Funkkoppler integriert beim System IQ8Control/FlexES Control über den Funksockel bzw. Funkinterface die intelligenten automatischen Melder (mit und ohne Alarmgeber), Handmelder und Alarmgeber IQ8Alarm in den esserbus®/esserbus®-PLus. Diese werden somit zu Teilnehmern des Ringbusses mit Einzeladressierung. Es können bis zu 10 Funkkoppler auf einem Ringbus betrieben werden. Der Funkkoppler kann auf dem Ringbus sowie auf einer konventionellen Meldergruppe aufgeschaltet oder als Stand-alone-Gerät betrieben werden. Potentialfreie Ausgänge für Sammelstörung und Sammelfeuer stehen zur Verfügung.
Bei dem Brandmeldesystem 8000 sowie bei Systemen der Grenzwertmeldetechnik muss der Koppler mit Hilfe der potenzialfreien Relais angeschaltet werden. Der Funkkoppler benötigt zum Betrieb eine externe Spannungsversorgung.

VdS-Anerkennung: G 205113

- Kommunikation mit bis zu 32 Funkteilnehmern
- max. 32 Funksockel
- max. 10 Funkinterface mit IQ8MCP-Handmeldern
- max. 10 Steuergruppen für Funkinterface mit Alarmgebern IQ8Quad/IQ8Alarm
- Alle Funkteilnehmer werden als einzeln adressierbare Teilnehmer in den esserbus® integriert
- Die Funkteilnehmer können in bis zu 32 Meldergruppen zugeordnet werden Alarm- und Störungsweiterleitung gemäß EN 54-2
- Aufschaltung auf den esserbus®/esserbus®-PLus sowie an eine konventionelle Meldergruppe möglich
- Stand-alone-Betrieb möglich
- Potentialfreie Ausgänge für Sammelstörung und Sammelfeuer
