Der Feuchtraum-Sockeladapter wurde speziell für die aP-Kabelzuführung durch Kabelschutzrohre konzipiert und verfügt über drei ausbrechbare Eingänge für M20 Kabelverschraubungen (optional). Geeignet für Meldersockel IQ8Quad, ES Detect. Der Feuchtraum-Sockeladapter hat eine Aufnahme für das Beschriftungsfeld 805576, um den Melder individuell zu kennzeichnen.

Schutzart: IP 43
Material: ABS
Farbe: weiß, ähnlich RAL 9010

Wie 805570, jedoch als Rundumschutz.
Schützt zusätzlich gegen seitliches Eindringen, zwischen Melder und Meldersockel, von Feuchtigkeit.
Schutzart: IP 43
Material: Gummi
Farbe: weiß, ähnlich RAL 9010

1 VE = 5 Stück

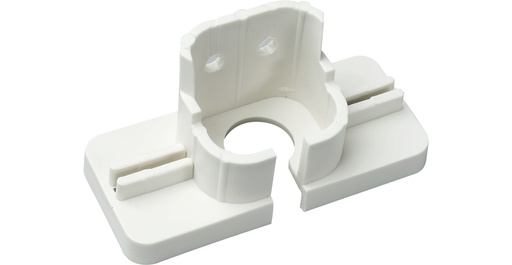

Der Montageadapter wird zur schnellen und sicheren Befestigung von Sockeln, Signalgebern, Melderparallelanzeigen etc. an abgehängten Deckensystemen verwendet. Er erspart den Einsatz spezieller Hohlraumbefestigungen, denn die Befestigungsschrauben des Sockels werden direkt in die Schlitze des Montageadapters eingedreht. Zusätzliche Vorteile bietet der Montageadapter bei Fixierung der Kabel, starrer/ flexibler Verlegerohre und Kabelverschraubungen.

1 VE = 10 Stück

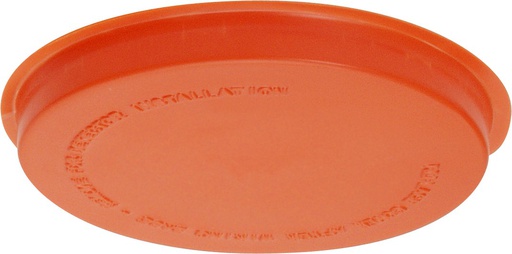

Die Abdeckkappe schützt die IQ8Quad, ES Detect Meldersockel während der Bauphase oder bei Renovierungsarbeiten vor Verschmutzung.

1 VE = 50 Stück

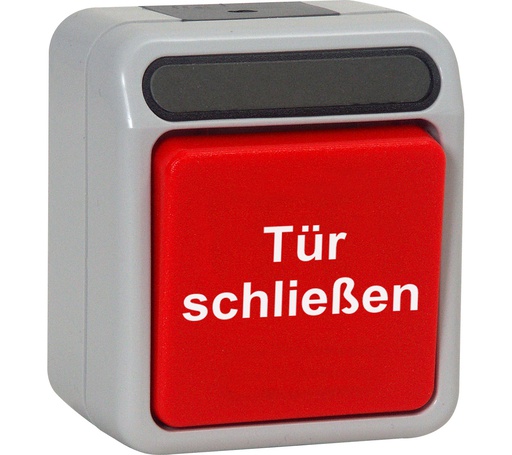

Auslösetaster in Aufputz-Ausführung zur manuellen Auslösung von Feststellvorrichtungen mit Doppel-Wipptaster-Einsatz.

Kontaktbelastung: 250 V AC/10 A
Schutzart: IP 44
Gehäuse: ABS
Farbe: grau, ähnlich RAL 7035
Gewicht: ca. 120 g
Abmessungen: B: 64 mm H: 64 mm T: 31,5 mm

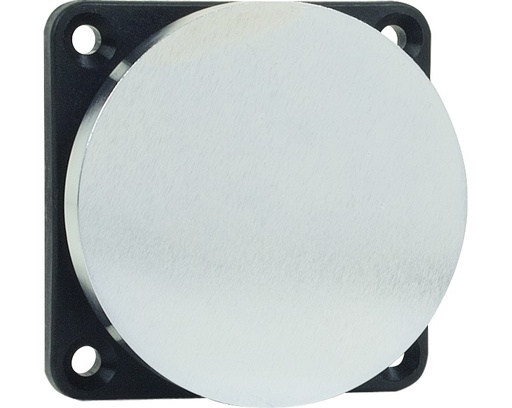

Ankerplatte für Haftmagnete mit Durchmesser 70 mm.

Abmessungen: B: 75 mm H: 75 mm T: 26 mm

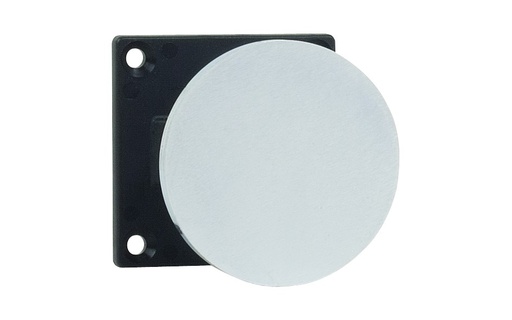

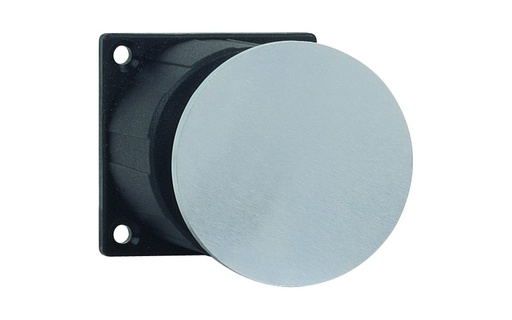

Ankerplatte mit Winkeleinstellung für Haftmagnete mit 50 mm Durchmesser. Diese Ausführung ist für Anwendungen konzipiert, bei denen ein Anschlagwinkel der Tür vorliegt. Durch das Gelenk ist die Ankerplatte mit je 60° in die jeweilige Richtung einstell- und fixierbar.

Abmessungen: B: 55 mm H: 55 mm T: 50 mm

Ankerplatte mit Teleskop für Haftmagnete mit 50 mm Durchmesser. Die eigentliche Platte ist mithilfe einer eingebauten Feder (Federweg ca. 20 mm) gedämpft gelagert. Dies ist bei schweren Türen bzw. Schiebtoren von Vorteil, um mögliche Aufschläge zu dämpfen und so Haftmagnet und Tür gegen Zerstörung zu schützen. Der Anschlagwinkel sollte maximal 5° betragen.

Abmessungen: B: 55 mm H: 55 mm T: 79 mm

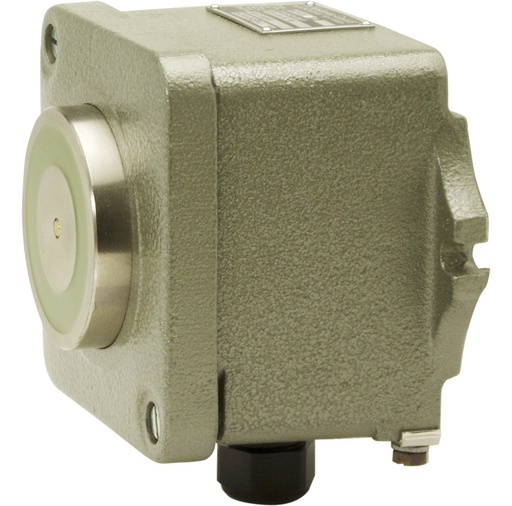

Ex-geschützter Türhaftmagnet im druckfesten Gußgehäuse. Gehäusedeckel und Zugentlastung sind verschraubt.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 3 W
Haftkraft: 1568 N
Umgebungstemperatur: 0 °C ... 35 °C
Ex-Kategorie: II 2G (Gas) und 2D (Staub)
Ex-Schutz: II 2 G Ex eb mb IIC T6 Gb, II 2 D Ex tb IIIC 73°C Db
Schutzart: IP 54
Baumusterprüfbescheinigung: 18ATEX1145 X

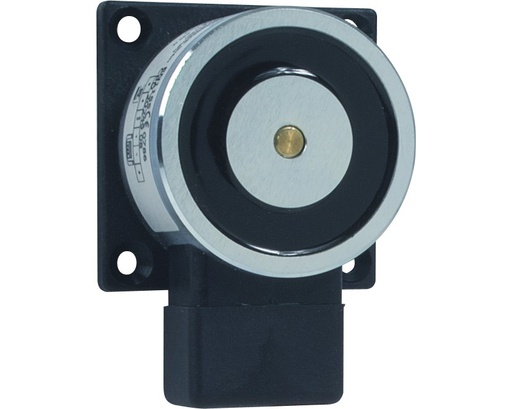

Haftmagnet mit Verpolschutz und Anschlussklemme inklusive Befestigungsplatte zur Wandmontage.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 490 N
Abmessungen: Ø: 50 mm H: 30 mm

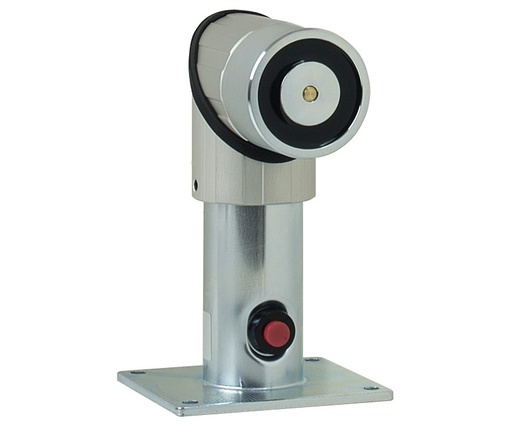

Haftmagnet wahlweise für Boden-, Decken- und Wandmontage geeignet. Der eloxierte Aluminium-Schwenkkopf lässt sich von Wand auf Boden- bzw. Deckenmontage umstellen. Das Rohr ist auf 110 bzw. 145 mm (Boden-/Wandmontage) kürzbar.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 490 N
Abmessungen: B: 90 mm H: 80 mm T: 150 mm (Bodenmontage)
B: 90 mm H: 80 mm T: 185 mm (Wandmontage)

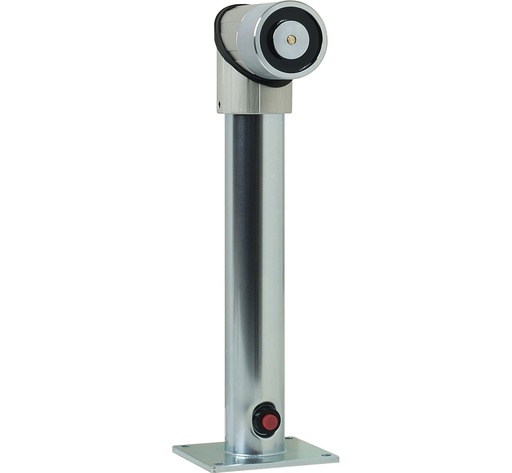

Wie 767017, jedoch mit Basislänge 300/335 mm.

Betriebsspannung: 24 V DC
Leistungsaufnahme 1,5 W
Haftkraft: 490 N
Abmessungen: B: 90 mm H: 80 mm T: 300 mm (Bodenmontage)
B: 90 mm H: 80 mm T: 335 mm (Wandmontage)

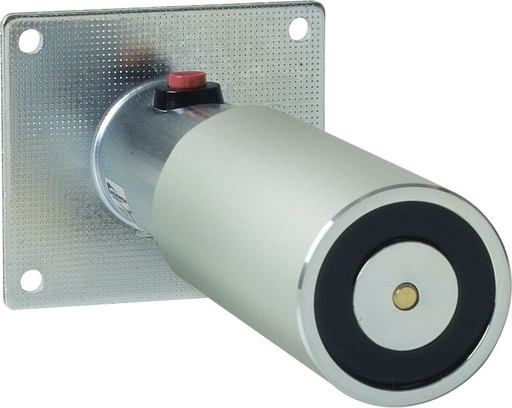

Haftmagnet ausschließlich zur Wandmontage mit Haftkraft von 1372 N.

Betriebsspannung: 24 V DC
Leistungsaufnahme: 1,5 W
Haftkraft: 1372 N
Abmessungen: B: 90 mm H: 80 mm T: 150 mm (Wandmontage)

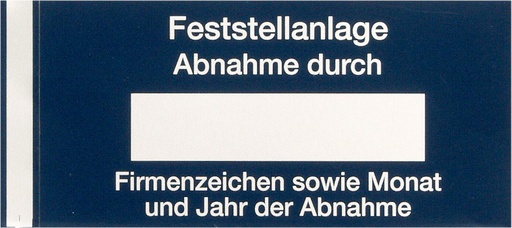

Text: Feststellanlage, Abnahme durch, Firmenzeichen sowie Monat und Jahr der Abnahme

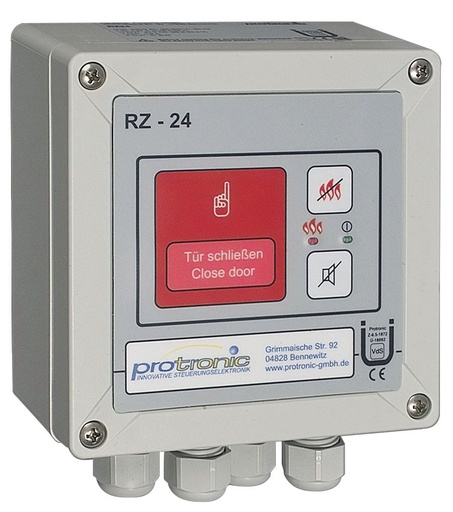

Kurzschlussfestes Netzgerät mit Meldergruppeneingang, Steuerausgang für Feststelleinrichtungen und stabilisierter Ausgangsspannung zur Verwendung in Feststellanlagen gemäß DIBt. Für Steuerungsaufgaben steht ein potentialfreier Wechslerkontakt zur Verfügung.
Stand-alone Betrieb sowie die Integration in eine Brandmeldeanlage über einen Alarmierungskoppler oder IQ8FCT XS möglich.

- Anbindung von IQ8Quad O-Melder (Art.-Nr. 803371), TD-Melder (Art.-Nr. 803271) und O²T-Melder (Art.-Nr. 803374) DIBt-zugelassen als FSA-Melder
- Autom. Melder anschließbar an der integrierten Meldergruppe
- Integrierte Auslösetaste
- Betriebs- und Brandmeldeanzeige
- Rücksetztaste
- Integrierter Summer und Summer aus Taste
- Integration der Brand- / Auslösemeldung in eine Brandmeldeanlage über den potentialfreien Wechslerkontakt und Alarmierungskoppler 808623 oder IQ8FCT XS 808606
- Auslösung der Feststellvorrichtung auch durch die automatischen Brandmelder einer BMA im Nicht-FSA-Betrieb über Kopplerausgang möglich

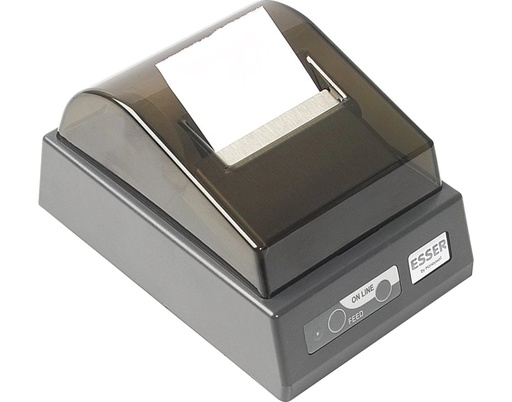

Endlospapierdrucker als parallele Registriereinrichtung an einer Brandmelderzentrale FlexES Control.
Die Energieversorgung erfolgt über ein externes Stecker-Netzteil.
Der Drucker kann sowohl als Tischdrucker oder anhand der mitgelieferten Halterung an der Wand, neben der BMZ montiert werden.
Der Anschluss erfolgt über die TTY-Schnittstelle der FlexES Control und IQ8Control.

- Nennspannung: 230 V AC
- Nennfrequenz: 50 Hz ... 60 Hz
- Betriebsspannung: 12 ... 30 V DC
- Stromaufnahme @ 24 V DC: ca. 900 mA
- Gewicht: ca. 0,55 kg
- Abmessungen: B: 110 mm H: 85 mm T: 155 mm

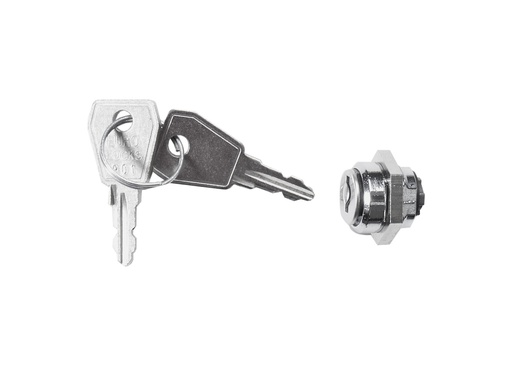

Zwei Schlüssel mit einem Hebelschloss.

Thermopapierrolle für die kompakten Zentralendrucker der Serie MEFA.

Wie FX808381 jedoch zur Einbindung einer weiteren BMZ in einen vorhandenen redundanten Bus eines FAT 3000 an einer Adapterbaugruppe ADP-N3EU-EDP. Im Unterschied zum ADP-N3EU-EDP stellt der ADP-N3S-EDP keine Spannungsversorgung für den redundanten Betrieb bereit.
Bei einem redundanten System FlexES Control ist ein ADP-N3S-EDP zur redundanten Verwaltung der Feuerwehrperipherie erforderlich.

Betriebsspannung: 10 ... 30 V DC
Ruhestrom @ 12 V DC: ca. 60 mA
Ruhestrom @ 24 V DC: ca. 30 mA
Kontaktbelastung Relais: 30 V DC/ 1 A
Anschlussklemmen: max. 2 x 0,8 mm
Umgebungstemperatur: 0 °C ... 50 °C
Lagertemperatur: -10 °C ... 60 °C
Gewicht: ca. 100 g
Abmessungen: B: 80 mm H: 150 mm T: 30 mm

Auslauf Q3 / 2023

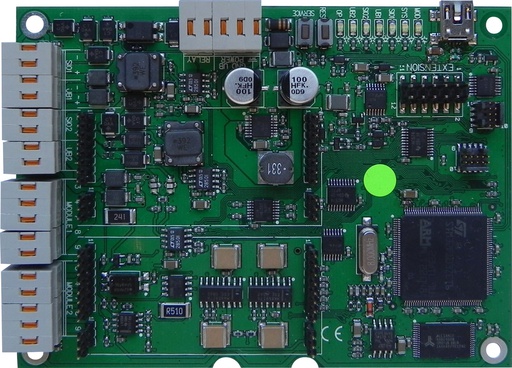

Mikroprozessorgesteuerte Baugruppe zum Einbau in die Brandmelderzentrale FlexES Control. Gemäß DIN 14675 kann mit diesem Adapter die RS 485-Schnittstelle der Brandmelderzentrale als redundanter Übertragungsweg ausgeführt werden, wenn das Feuerwehranzeigetableau FAT 3000 zur Erstinformation der Feuerwehr benutzt wird. Zusatztexte können per Service-PC programmiert werden (> 4.000 Texte).
Die ESPA-Schnittstelle ermöglicht eine direkte, nicht galvanisch getrennte Anbindung an eine TK- oder Personenrufanlage.

- Eingang: EDP-Protokoll
- Ausgang: ESPA-Protokoll

Betriebsspannung: 10 ... 30 V DC
Ruhestrom: ca. 40 mA
Ruhestrom @ 24 V DC: ca. 40 mA
Kontaktbelastung Relais: 30 V DC/ 1 A
Anschlussklemmen: max. 2 x 0,8 mm
Umgebungstemperatur: 0 °C ... 50 °C
Lagertemperatur: -10 °C ... 60 °C
Gewicht: ca. 100 g
Abmessungen: B: 80 mm H: 150 mm T: 32 mm

Auslauf Q3 / 2023
