Brandschutzgehäuse (Leergehäuse), geeignet für:
- Funktionserhalt 30 Minuten - im Sinne von E30
- Feuerwiderstand 30 Minuten - im Sinne von F30
- Brandlastdämmung 30 Minuten - im Sinne v. I30

Beflammungstest bestanden mit DXc1-S, DXc1-M, DXc2-M und Netzteilerweiterung 797-090.
Erfüllt die (Muster)-Leitungsanlagenrichtlinie.

MERKMALE:
- Aufputz-Montage
- Wandbefestigungssatz
- Tür rechts angeschlagen mit verdeckten Stahlscharnieren
- Öffnung durch Schwenkhebel
- Nachrüstung mit DIN-Halbzylinder möglich
- inkl. Rückwand (20mm)
- inkl. 8 Bohrungen Ø 6,5mm für die Aufnahme der BMZ in die innere Rückwand, bestehend aus 8 Einschlagmuttern und 7 Schrauben
- Kabeleinführung oben
- Mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts
- UI 400V, IP 54, IK06, Schutzklasse II (Innenanwendungen)
- Die Verwendung nichtbrennbarer Baustoffe wurde im Zulassungsverfahren nachgewiesen

TECHNISCHE DATEN
- Anwendbarkeitsnachweis: Basierend auf ABZ-Nr. Z-86.1-5 und Z-86.1-10
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Elektrotechnische Prüfanstalt, Zertifikat Nr. 1130577
- Zulassungen derzeit in Ergänzungs- und Verlängerungsverfahren: Rauchprüfung nach EN 1634-3, Prüfbericht Nr.: PR-12-2.005-En
Schutzart: IP 54 (Innenanwendungen)
Gehäusematerial: Brandschutzplatten nach DIN 1402 A1/A2 unbrennbar
Farbe: ähnlich RAL 7035
Außenmaße (B x H x T): 681 x 928 x 375 mm
Innenmaße (B x H x T): 500 x 750 x 180 mm
Gewicht: ca. 65 kg

Ringbusgespeister, adressierbarer akustischer Alarmgeber für Morley-IAS-Ringbuszentralen

Adressierbarer, ringbusgespeister kombinierbarter Meldersockel-Alarmgeber mit integriertem Isolator

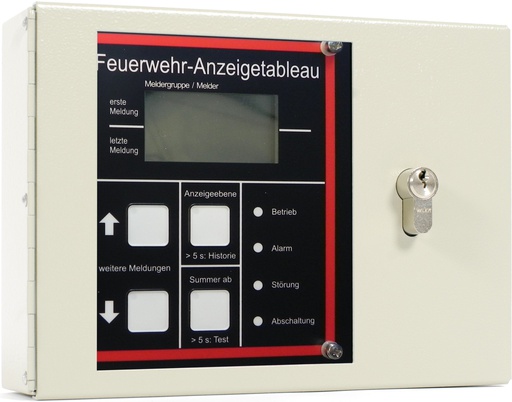

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Eintüriges Stahlblech-aP-Gehäuse.
- Tür mit Klarsichtfeld mit FAT4000-HW.
- Türöffnung durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FAT4000-HW für die DXc-Reihe geeignet ist.

TECHNISCHE DATEN
VdS-Nummer: G 213058
Betriebsspannung: 10 bis 30 VDC
Ruhestrom: 16 mA bei 24 VDC
Alarmstrom: 23 mA bei 24 VDC
Maße (B x H x T): 255 x 185 x 58 mm

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A3-S2-HW bzw. das FIBS-K2-S1-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Linke Seite: Tür mit Klarsichtfeld für FAT/FBF4000-HW Handfeuermelder (vorbereitet)
Rechte Seite: Stahlblechtür mit Beschriftung Feuerwehr- Laufkarten, 1 Aufnahmefach für max. 100 Stück A3-quer-Feuerwehrlaufkarten
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 830 x 560 x 100 mm
Farbe: feuerrot - RAL 3000

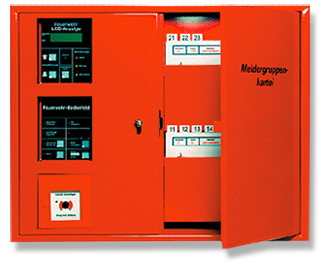

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A4-S2-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Linke Seite: Tür mit Klarsichtfeld für FAT/FBF4000-HW Handfeuermelder (vorbereitet)
Rechte Seite: Stahlblechtür mit Beschriftung Feuerwehr- Laufkarten, 1 Aufnahmefach für max. 100 Stück A4-quer-Feuerwehrlaufkarten
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B × H × T): 710 × 560 × 100 mm
Farbe: feuerrot - RAL 3000

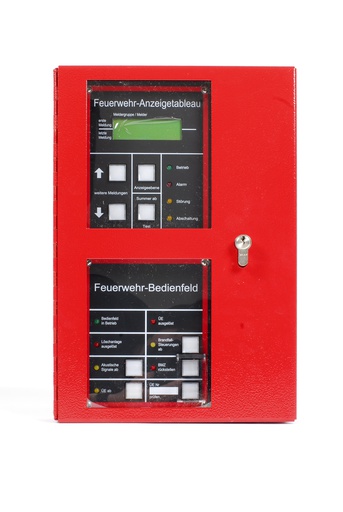

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Eintüriges Stahlblech-aP-Gehäuse.
- Tür mit Klarsichtfeld mit FAT/FBF4000-HW.
- Türöffnung durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei diese nicht-redundante Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A3-S2-HW bzw. das FIBS-K2-S1-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 260 x 380 x 60 mm
Farbe: feuerrot - RAL 3000
