Brandwarnzentrale mit bis zu 159 adressierbaren Teilnehmern

Die LT-159 Zentrale arbeitet mit dem Advanced-Protokoll von Honeywell, das die Geschwindigkeit und Effizienz der Alarmerkennung maximiert und dem Errichter maximale Informationen liefert. Der 4,3-Zoll-Touchscreen (480 x 272 Pixel) bietet über seine Menüs eine intuitive Benutzeroberfläche mit schneller und einfacher Bedienung.

Merkmale:
- 4,3-Zoll-Farb-Touchscreen-Display
- Bis zu 159 Teilnehmer adressierbar
- Ausfallsicherheit durch 6 AA 2.800 mAh Ni-MH Batterien
- Mehrsprachiges Menü (Deutsch, Englisch, Italienisch, Spanisch, Arabisch, Portugiesisch, Rumänisch, Niederländisch, Französisch, Türkisch, Albanisch, Slowenisch, Serbisch, Kroatisch, Griechisch, Bulgarisch)
- Voll konfigurierbar über den Touchscreen (kein PC erforderlich)
- Zertifiziert nach EN54-2:1997+A1:2006 und EN54-4:1997+A1:2002 und A2:2006; LVD 62.368-1:2014+A11

Technische Daten
- Versorgungsspannung: 230 VAC +/- 15 % Toleranz 50/60 Hz
- Leistungsverbrauch: max. 24W
- Akkukapazität: 6x AA size 2.800 mAh
- Ausgänge: 1 Alarm (NO/NC); 1 Fehler (NO/NC)
- Alarmierungsausgänge: 1, max. 50 mA
- Farbe: grau (RAL 9002)
- Schutzart: IP 30
- Abmessungen (HxBxT): 126.9 x 206.9 x 42.7 mm
- Umgebungstemperatur: 0 °C ... 40 °C
- Luftfeuchtigkeit 5% - 95% nicht kondensierend
- Gewicht: 400 g

zur Erweiterung auf 2 Ringe

PL-1000 ist eine adressierbare Brandwarnzentrale mit einem Ring, erweiterbar auf 2 Ringe mit der optionalen Ringbuskarte PL-LIB01S. Jeder Ring unterstützt 159 Melder und 159 Ein-/Ausgangsmodule.

Die PL-1000 Zentrale arbeiten mit dem Advanced-Protokoll von Honeywell, das die Geschwindigkeit und Effizienz der Alarmerkennung maximiert und dem Errichter maximale Informationen liefert. Der 4,3-Zoll-Touchscreen (480 x 272 Pixel) bietet über seine Menüs eine intuitive Benutzeroberfläche mit schneller und einfacher Bedienung.

Die Konfiguration der PL-1000 Zentrale kann ohne PC oder Laptop direkt über den Touchscreen durchgeführt werden.

Merkmale:
- 4,3" / 10,9 cm großes grafisches Touchscreen-Farbdisplay mit 480 x 272 Pixel
- Hintergrundbeleuchtung und hinterleuchtete Folientasten
- Mehrsprachiges Menü
- Intuitive farbige Ereignisanzeige für Erkennung des Systemstatus auf einen Blick
- Einfache Erstellung von Brandfallsteuermatrixregeln
- Schnelle Konfiguration der Zentrale über das Bedienfeld
- 16 Zonen-Einzelanzeige mit Ereignisfarbcodierung auf dem Display
- Ein Ring, erweiterbar auf 2 Ringe mit der optionales Ringbuskarte
- 318 Teilnehmer pro Ring (159 Melder + 159 Ein-/Ausgangsmodule)
- Zertifiziert nach EN54-2, EN54-4; EN54-13; LVD 62.368-1:2014+A11
- Erweiterte Agile™-Anzeigen, wie Gerätebatteriekapazität und Signalstärke am Display

Technische Daten:
- Versorgungsspannung: 100-240 V AC +/- 15%, 50 / 60 Hz
- Leistungsverbrauch: max. 65W
- Akkukapazität: 7 Ah or 12 Ah (nicht inkludiert)
- 24 VDC Ausgangsstrom: max. 500 mA
- Ausgänge: 1 Alarm (NO/NC); 1 Fehler (NO/NC)
- Alarmierungsausgänge: 2, max. 250 mA
- Farbe: grau (RAL 9002)
- Schutzart: IP 30
- Abmessungen (HxBxT): 356 x 379 x 120 mm
- Umgebungstemperatur: 0 °C ... 40 °C
- Luftfeuchtigkeit: 5% - 95% nicht kondensierend
- Gewicht: 1.76 kg

Der eigensichere, optische Orbis-Rauchmelder funktioniert nach dem Streulichtprinzip und ist perfekt für Anwendungen, bei denen langsam brennende oder schwelende Brände auftreten können.

Technische Daten:

VdS-Anerkennung: G207027
Ruhestrom: 85µA rel.
Luftfeuchtigkeit: max. 98 % (nicht kondensierend)
Farbe: weiß
Gewicht: ca. 75 g
Abmessungen: Ø: 100 mm
CE-Zertifikat: 2531-CPR-CSP11158

Der eigensichere Wärmemelder überwacht die Temperatur durch Verwendung eines einzelnen Thermistornetzwerks, welches einen Spannungsausgang proportional zur Außentemperatur vorsieht. Die eigensichere Serie umfasst sieben Wärmemelder-Klassen, die zu einer Vielzahl von Betriebsbedingungen passen.

Technische Daten:

VdS-Anerkennung: G207020
Ruhestrom: 80µA rel.
Luftfeuchtigkeit: max. 98 % (nicht kondensierend)
Farbe: weiß
Gewicht: ca. 70 g
Abmessungen: Ø: 100 mm
CE-Zertifikat: 2531-CPR-CSP11149

Der eigensichere Wärmemelder überwacht die Temperatur durch Verwendung eines einzelnen Thermistornetzwerks, welches einen Spannungsausgang proportional zur Außentemperatur vorsieht. Die eigensichere Serie umfasst sieben Wärmemelder-Klassen, die zu einer Vielzahl von Betriebsbedingungen passen

Technische Daten:

VdS-Anerkennung: G207020
Ruhestrom: 80µA rel.
Luftfeuchtigkeit: max. 98 % (nicht kondensierend)
Farbe: weiß
Gewicht: ca. 70 g
Abmessungen: Ø: 100 mm
CE-Zertifikat: 2531-CPR-CSP11152

Rotes ABS Rohr für Ansaugleitungen von Rauchansaugsystemen.

Länge: 2,4 m
Außendurchmesser: 25 mm
Farbe: Rot

1 VE = 25 Stück (= 60m)

Passend zum ABS-Rohr d=25. Zum Abwinkeln des ABS-Rohres um 90°. Radius ca. 70 mm.
Farbe: GRAU

1 VE = 10 Stück

Passend zum ABS-Rohr d=25. Zum Abwinkeln des ABS-Rohres um 45°.
Farbe: GRAU

1 VE = 10 Stück

Passend zum ABS-Rohr d=25. Zum Verbinden zweier ABS-Rohrstücke.
Farbe: GRAU

1 VE = 10 Stück

Passend zum ABS-Rohr d=25. Zum Verschließen eines ABS-Rohrzweiges
Farbe: GRAU
1 VE = 10 Stück

Als Luftansaugleitung für Rauchansaugsysteme.
Länge: 2,4 m
Außendurchmesser: 25 mm
Farbe: GRAU

1 VE = 25 Stück (= 60m)

Passend zum ABS-Rohr d=25. Zum Befestigen von ABS-Rohr.
Farbe: GRAU

1 VE = 20 Stück

1 VE = 10 Stück

Luftspülvorsatz für die Serie 40/40-C und -D Für die 40/40C, D Serie. Optische Flammendetektoren werden häufig in stark verschmutzten Umgebungen benutzt, was zu einem hohen Instandhaltungsaufwand führt, um die Sicht des Flammenmelders sicherzustellen.
Das spezielle Air Shield, das für den SharpEye entwickelt wurde, ermöglicht eine Installation in Umgebungen mit Öl in der Luft, Sand, Staub und anderer Verschmutzung, da das Air Shield die Zuführung von Druckluft ermöglicht, so dass das Sichtfenster des Melders freigehalten wird.
Der Instandhaltungsaufwand wird damit drastisch reduziert.
Betriebsanforderung: Druckluft 2-3 Bar, Luftmenge 28lpm.

Infrarot Flammenmelder nach DIN EN 54-10, VdS G224016, Erkennung von Bränden kohlenwasserstoffbasierter Brennstoffe und Gase bis zu 65 m, Funktionelle Sicherheit IEC61508, SIL3 kompatibel, mit kontinuierlichem Bilt in Test (BIT), beheizte Optik
- Zulassung für explosionsgefährdete Bereiche : ATEX, IECEx
-- Ex II 2GD
-- Ex db eb IIC T4 Gb
-- Ex tb IIIC T100 °C Db
- Spektrale Empfindlichkeit: 4 IR Bänder zwischen 4 µm und 5 µm
- Reaktionszeit : Typisch < 5 Sekunden
- Empfindlichkeitsbereiche : 5 (für Heptan Flammengröße 0,1 m²)
- Erfassungsbereich : Horizontal: 100° Vertikal: 95°
- Betriebsspannung : 24 VDC (18 bis 32 VDC)
- Leistungsaufnahme : Betrieb 3 W, Alarm 4,2 W (9 W bei aktiver Sichtfensterheizung)
- 0-20 mA Stromschnittstelle mit definiertem Signalpegel für die Zustände Fehler, BIT, Betrieb, Störung und Alarm,
- RS 485 Modbusschnittstelle für Inbetriebnahme und Wartung
- 3 potentialfreie Relais für Alarm, Störung und Hilfskontakt, max. 2 A bei 30 VDC
- Betriebstemperaturbereich : -40 °C bis +75 °C
- Kabelverschraubung : 2 x M25 x1,5mm ISO
- Schutzart : IP66
- Ausführung : Aluminium, Rot
- Abmessungen (B/H/T): ca. 100/117/155 mm
- Gewicht : 1,3 kg
Lieferumfang : Melder, Montagewinkel aus V4A, Wetterschutzdach aus Kunststoff, Blindverschraubung, Imbusschlüssel 3/16 Zoll, Kurzbeschreibung und eine Kabelverschraubung für den Temperaturbereich -40 °C bis +85 °C
- Gesamtgewicht : 2,5 kg

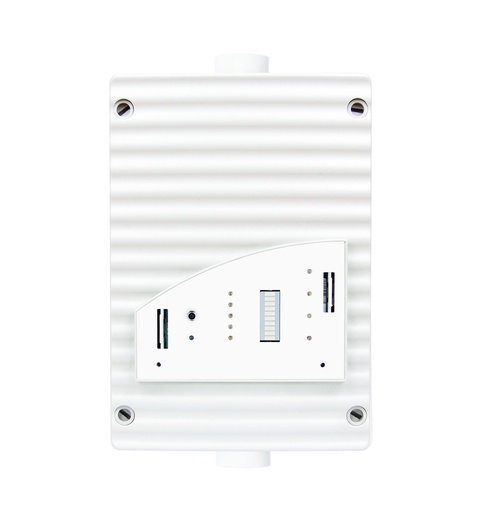

Detektionseinheit zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung.
- vorbereitet zum Einbau in den Gerätesockel Typ HB-TM
- Ansprechsensibilität von 0,5% bis 2,0% Lichttrübung / m frei wählbar
- LOGIC·SENS Falschalarmunterdrückung
- PIPE·GUARD zur Erkennung von Bruch oder Verstopfung des angeschlossenen Rohrsystems
- schnelle Inbetriebnahme durch automatische Initialisierung
- 3 optische Statusanzeigen an der Gehäusefront für "Betrieb", "Alarm" und "Störung"
- potenzialfreie Alarm- und Störungskontakte zur Aufschaltung auf beliebige Brandmelderzentralen
- 1 Schnittstelle zur direkten Datenübertragung auf einen PC
- vorbereitet zum Aufbau eines Ethernet-Netzwerkes VisuLAN T über OPC-Server
- Anschlussmöglichkeit für Parallelanzeige
- Diagnosetool für umfangreiche Service-Informationen und Hinweise zur Störungsbeseitigung anschließbar

Datenblattauszug:
Versorgungsspannung 24 V= (16-30 V=)
max. Kontaktbelastung 30 W
Betriebstemperatur -20 ... +60 °C
Gehäusematerial ABS-Kunststoff
Gehäusefarbe RAL9018, papyrus-weiß

VdS-Nr.: G 206004

Typ DM-TM-50

für Oberflächenabplatzungen – enthalten sind Weichwachs & Lackstift

Notifier Länderlizenz Deutschland - bitte beachten Sie, dass jede Notifier Inspire Zentrale eine registrierte Länderlizenz haben muss, um programmiert, in Betrieb genommen und betrieben werden zu können.

Notifier Lizenz zur Freischaltung des Fremdgeräteprotokolls auf der seriellen Schnittstelle.
