Der Schallgeber ist speziell für den Einsatz in industriellen Bereichen mit explosionsgefährdeter Umgebung [2G (vormals Zone 1, Gase) und 3G (vormals Zone 2, Gase)] geeignet. Das robuste Aluminium-Druckgussgehäuse ist beständig gegen Umwelteinflüsse und Chemikalien. Der Ex-Schallgeber erfüllt die technischen Forderungen der DIN 33404-3.

- 32 unterschiedliche Töne einstellbar:
- Quarzstabilisierte Tonsynchronisation
- ATEX-zugelassen
- Gehäuse aus Aluminium-Druckguss LM6
- Schalltrichter aus Aluminium selbstverlöschend, ähnlich UL 94 VO

Betriebsspannung: 12 V DC
Stromaufnahme: typ. 195 mA; 170 mA bei DIN-Ton
Stromaufnahme @ 12 V DC: ca. 195 mA
Umgebungstemperatur: -50 °C ... 55 °C
Lagertemperatur: -50 °C ... 70 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 67
Material: Alu-Druckguss LM6
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 3,16 kg
Abmessungen: Ø: 181 mm L: 263 mm

Der Schallgeber ist speziell für den Einsatz in industriellen Bereichen mit explosionsgefährdeter Umgebung (Zone 2 und 22) geeignet. Das robuste Aluminium-Druckgussgehäuse ist beständig gegen Umwelteinflüsse und Chemikalien. Der DS10 erfüllt die technischen Forderungen der DIN 33404-3 "Gefahrensignale für Arbeitsstätten".

VdS-Anerkennung: G 28609

- 9 Tonfolgen programmierbar:
- Dauerton
- Wechselton
- Intervallton
- Sirene
- Feueralarm (unterschiedliche nationale Bestimmungen berücksichtigt)

Betriebsspannung: 11 ... 14 V DC
Stromaufnahme @ 12 V DC: ca. 300 mA
Schallpegel @ 12 V DC: 112 dB(A)
Umgebungstemperatur: -25 °C ... 55 °C
Lagertemperatur: -40 °C ... 70 °C
Rel. Luftfeuchte: < 90 %
Schutzart: IP 66, IP 67
Material: Alu-Druckguss GD-AI Si12 Cu
Farbe: rot, ähnlich RAL 3000
Gewicht: ca. 1,95 kg
Spezifikation: EN 54-3
Abmessungen: B: 150 mm H: 150 mm T: 143 mm

Blitzleuchte mit bernsteinfarbener Kalotte.

- Betriebsspannung: 12 ... 24 V DC AC/DC
- Lichtquelle: LED
- Alarmstrom: 120 mA @12 V DC / 140 mA @24 VDC
- Umgebungstemperatur: -30 °C ... 60 °C
- Schutzart: IP 66
- Gehäuse: PC / ABS
- Farbe: grau (Gehäuse), rot (Leuchtfarbe), orange (Kalotte)
- Gewicht: ca. 170 g
- Optisches Signalbild: Rundum
- Lebensdauer: optisch min. 50.000 h
- Drehfrequenz: 180 U/min
- Abmessungen: Ø: 85 mm H: 130 mm Ø: 85 mm H: 196 mm (mit Wandhalterung)

Blitzleuchte mit roter Kalotte.

- Betriebsspannung: 12 ... 24 V DC AC/DC
- Lichtquelle: LED
- Alarmstrom: 120 mA @12 V DC / 140 mA @24 VDC
- Umgebungstemperatur: -30 °C ... 60 °C
- Schutzart: IP 66
- Gehäuse: PC / ABS
- Farbe: grau (Gehäuse), rot (Leuchtfarbe/Kalotte)
- Gewicht: ca. 170 g
- Optisches Signalbild: Rundum
- Lebensdauer: optisch min. 50.000 h
- Drehfrequenz: 180 U/min
- Abmessungen: Ø: 85 mm H: 130 mm Ø: 85 mm H: 196 mm (mit Wandhalterung)

Blitzleuchte mit grüner Kalotte.

- Betriebsspannung: 12 ... 24 V DC AC/DC
- Lichtquelle: LED
- Alarmstrom: 120 mA @12 V DC / 140 mA @24 VDC
- Umgebungstemperatur: -30 °C ... 60 °C
- Schutzart: IP 66
- Gehäuse: PC / ABS
- Farbe: grau (Gehäuse), rot (Leuchtfarbe), grün (Kalotte)
- Gewicht: ca. 170 g
- Optisches Signalbild: Rundum
- Lebensdauer: optisch min. 50.000 h
- Drehfrequenz: 180 U/min
- Abmessungen: Ø: 85 mm H: 130 mm Ø: 85 mm H: 196 mm (mit Wandhalterung)

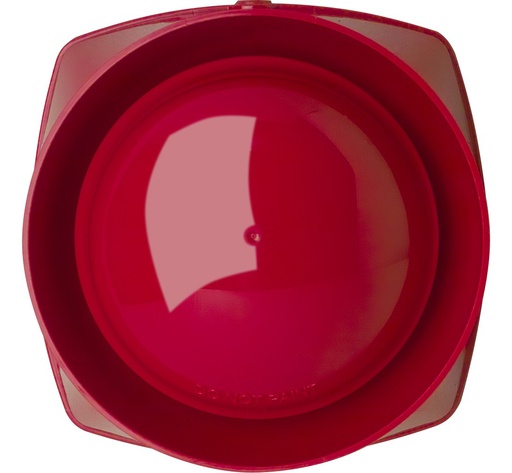

Der akustische Signalgeber gem. EN 54-3, im roten Gehäuse, bietet eine Tonauswahl von 32 Signaltönen inklusive dem DIN-Ton, sowie weiteren landesspezifischen Tönen. Alle Töne sind gem. EN 54-3 zugelassen. Die Konfiguration erfolgt über einen 6-poligen DIP-Schalter. Es können bis zu zwei unterschiedliche Signaltöne aktiviert werden. Signalgeber mit flachem Sockel, geeignet für Wand- und Deckenmontage.

- EN 54-3 konform
- Einsetzbar für 12- und 24-V-DC-Betriebsspannung
- Synchrone Tonausgabe
- Lautstärke am Gerät in 2 Stufen einstellbar

Allgemeine technische Daten:
Betriebsspannung: 9 ... 29 V DC
Stromaufnahme @ 12 V DC: ca. 14,9 mA (@ DIN Ton)
Stromaufnahme @ 24 V DC: ca. 33.4 mA (@ DIN Ton High)
Schallpegel @ 12 V DC: 96,2 dB(A) (@ DIN Ton)
Schallpegel @ 24 V DC: 102,1 dB(A) (@ DIN Ton High)
Anschlussklemmen: 0,5 ... 2,5 mm²
Umgebungstemperatur: -25 °C ... 70 °C
Rel. Luftfeuchte: < 96 % (ohne Betauung)
Schutzart: IP 21C, IP 65 mit CWR und Zubehör
Material: PC/ABS, UL94-V0
Farbe: rot, ähnlich RAL 3020
Gewicht: ca. 190 g
Spezifikation: EN 54-3 akustischer Signalgeber
Abmessungen: Ø: 100 mm H: 77 mm
Ø: 100 mm H: 102 mm (inkl. IP-Sockel)
Leistungserklärung: 0832-CPR-F0254

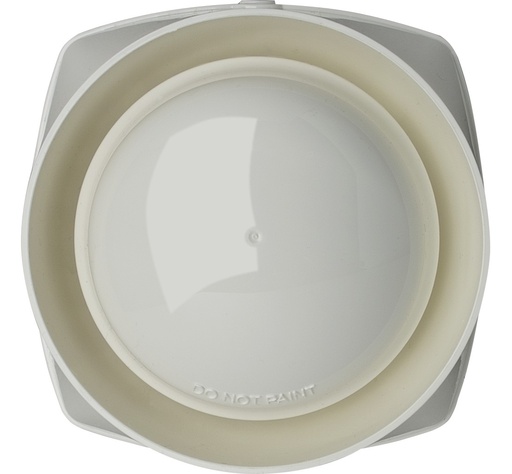

Der akustische Signalgeber gem. EN 54-3, im weißen Gehäuse, bietet eine Tonauswahl von 32 Signaltönen inklusive dem DIN-Ton sowie weiteren landesspezifischen Tönen. Alle Töne sind gem. EN 54-3 zugelassen. Die Konfiguration erfolgt über einen 6-poligen DIP-Schalter. Es können bis zu zwei unterschiedliche Signaltöne aktiviert werden. Signalgeber mit flachem Sockel, geeignet für Wand- und Deckenmontage.

- EN 54-3 konform
- Einsetzbar für 12- und 24-V-DC-Betriebsspannung
- Synchrone Tonausgabe
- Lautstärke am Gerät in 2 Stufen einstellbar

Allgemeine technische Daten:
Betriebsspannung: 9 ... 29 V DC
Stromaufnahme @ 12 V DC: ca. 14,9 mA (@ DIN Ton)
Stromaufnahme @ 24 V DC: ca. 33.4 mA (@ DIN Ton High)
Schallpegel @ 12 V DC: 96,2 dB(A) (@ DIN Ton)
Schallpegel @ 24 V DC: 102,1 dB(A) (@ DIN Ton High)
Anschlussklemmen: 0,5 ... 2,5 mm²
Umgebungstemperatur: -25 °C ... 70 °C
Rel. Luftfeuchte: < 96 % (ohne Betauung)
Schutzart: IP 21C, IP 65 mit CWW und Zubehör
Material: PC/ABS, UL94-V0
Farbe: weiß, ähnlich RAL 9003
Gewicht: ca. 190 g
Spezifikation: EN 54-3 akustischer Signalgeber
Abmessungen: Ø: 100 mm H: 77 mm
Ø: 100 mm H: 102 mm (inkl. IP-Sockel)
Leistungserklärung: 0832-CPR-F0254

Optischer Signalgeber gem. EN 54-23 für Wand- und Deckenmontage mit roter Blitzfarbe und mit flachem Sockel. Der Signalgeber ist geeignet für quadratische Signalisierungsbereiche W-2,4-6,7 und zylindrische Signalisierungsbereiche C-3-9,4 / C-6-8,2.

Nicht geeignet für die Verwendung im Außenbereich oder in feuchten Umgebungen. Hierzu verwenden Sie bitte den optionalen tiefen Sockel und Zubehör (Art.-Nr. CWR, PS188, PS189).

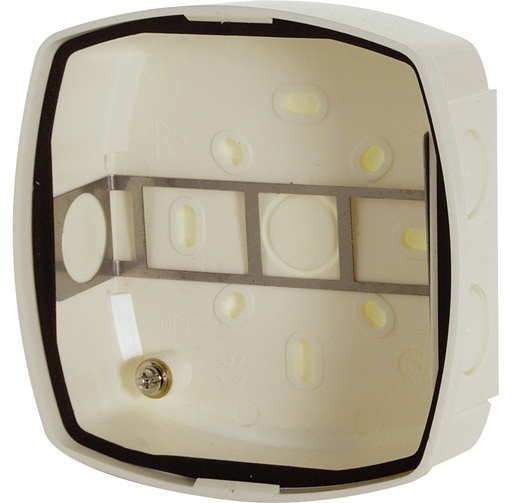

Bei Verwendung des Abschlusselements EOL-O 808624 zur normenkonformen Überwachung der Alarmgeber bietet der optionale tiefe Sockel CWR bzw. CWW größeren Anschlussraum.

VdS-Anerkennung: G 215016

Optischer Signalgeber für Wand- und Deckenmontage mit gelber Blitzfarbe und mit flachem Sockel.
Das Gerät entspricht nicht der EN 54-23.

Betriebsspannung: 12 ... 29 V DC
Stromaufnahme @ 24 V DC: ca. 3 mA
Blitzfrequenz: 0,5 Hz
Blitzfarbe: gelb
Lichtstärke: max. 56 cd effektiv
Umgebungstemperatur: -25 °C ... 70 °C
Rel. Luftfeuchte: < 95 % (ohne Betauung)
Schutzart: IP 21C, IP 65 mit CWW und Zubehör
Material: PC/ABS, UL94-V0 PC, UL94-V0 (Kalotte)
Farbe: Sockel: weiß, ähnlich RAL 9003
Kalotte: bernstein
Gewicht: ca. 164 g
Abmessungen: Ø: 100 mm H: 72 mm
Einbaumaß: Ø: 100 mm H: 97 mm (inkl. IP-Sockel)

Optischer Signalgeber gem. EN 54-23 für Wand- und Deckenmontage mit weißer Blitzfarbe und mit flachem Sockel. Der Signalgeber ist geeignet für quadratische Signalisierungsbereiche W-2,4-9,0 und zylindrische Signalisierungsbereiche C-3-9,5 / C-6-9,5 / C-9-9,5.

Nicht geeignet für die Verwendung im Außenbereich oder in feuchten Umgebungen. Hierzu verwenden Sie bitte den optionalen tiefen Sockel und Zubehör (Art.-Nr. CWW, PS188, PS189).

Bei Verwendung des Abschlusselements EOL-O 808624 zur normenkonformen Überwachung der Alarmgeber bietet der optionale tiefe Sockel CWR bzw. CWW größeren Anschlussraum.

VdS-Anerkennung: G 215016

Kombinierter akustischer Signalgeber gem. EN 54-3 mit ergänzender optischer Anzeige im roten Gehäuse, bietet eine Tonauswahl von 32 Signaltönen inklusive dem DIN-Ton sowie weiteren landesspezifischen Tönen. Alle Töne sind gem. EN 54-3 zugelassen. Die Konfiguration der Töne erfolgt über einen 6-poligen DIP-Schalter. Es können bis zu zwei unterschiedliche Signaltöne aktiviert werden. Signalgeber mit flachem Sockel, geeignet für Wand- und Deckenmontage.Die integrierte optische Anzeige mit rotem Blitzlicht ist gem. EN 54-23 in der offenen Kategorie O nur für Betriebsspannung 24 – 29 V DC zugelassen. Unterhalb von 24 V DC ist das Gerät als akustischer Signalgeber mit Zusatzanzeige klassifiziert. Den genauen Abdeckungsumriss für Produkte mit Decken- und Wand-Montage erhalten Sie, indem Sie die Zeichnung von der Website von KAC herunterladen: "132999_ENSCAPE_EN54-23_O_OUTPUT.pdf".
VdS-Anerkennung: G 215014

Kombinierter akustischer und optischer Signalgeber gem. EN 54-3 &amp; EN 54-23, im roten Gehäuse, bietet eine Tonauswahl von 32 Signaltönen inklusive dem DIN-Ton sowie weiteren landesspezifischen Tönen. Alle Töne sind gem. EN 54-3 zugelassen. Die Konfiguration der Töne erfolgt über einen 6-poligen DIP-Schalter. Es können bis zu zwei unterschiedliche Signaltöne aktiviert werden. Der optische Signalgeber mit roter Blitzfarbe ist gem. EN 54-23 geeignet für quadratische Signalisierungsbereiche W-2,4-6,8 und zylindrische Signalisierungsbereiche C-3-8,9 / C-6-8,2. Signalgeber mit flachem Sockel, geeignet für Wand- und Deckenmontage.
VdS-Anerkennung: G 215013

Kombinierter akustischer und optischer Signalgeber gem. EN 54-3 &amp; EN 54-23, im roten Gehäuse, bietet eine Tonauswahl von 32 Signaltönen inklusive dem DIN-Ton sowie weiteren landesspezifischen Tönen. Alle Töne sind gem. EN 54-3 zugelassen. Die Konfiguration der Töne erfolgt über einen 6-poligen DIP-Schalter. Es können bis zu zwei unterschiedliche Signaltöne aktiviert werden. Der optische Signalgeber mit weißer Blitzfarbe ist gem. EN 54-23 geeignet für quadratische Signalisierungsbereiche W-2,4- 8,9 und zylindrische Signalisierungsbereiche C-3-10 / C-6-10. Signalgeber mit flachem Sockel, geeignet für Wand- und Deckenmontage.
VdS-Anerkennung: G 215013

Kombinierter akustischer und optischer Signalgeber gem. EN 54-3 &amp; EN 54-23, im weißen Gehäuse, bietet eine Tonauswahl von 32 Signaltönen inklusive dem DIN-Ton sowie weiteren landesspezifischen Tönen. Alle Töne sind gem. EN 54-3 zugelassen. Die Konfiguration der Töne erfolgt über einen 6-poligen DIP-Schalter. Es können bis zu zwei unterschiedliche Signaltöne aktiviert werden. Der optische Signalgeber mit weißer Blitzfarbe ist gem. EN 54-23 geeignet für quadratische Signalisierungsbereiche W-2,4- 8,9 und zylindrische Signalisierungsbereiche C-3-10 / C-6-10. Signalgeber mit flachem Sockel, geeignet für Wand- und Deckenmontage.
VdS-Anerkennung: G 215013

Dichtung zum Einsatz zwischen der Montageoberfläche und dem tiefen Sockel CWR oder CWW für IP 65 Schutzart.
1 VE = 5 Stück

Druckknopf-Meldergehäuse Alu blau bedruckt mit Hausalarm-ESSER

Wie 804905, jedoch mit Relais, ohne Leitungstrenner und ohne Anschlussmöglichkeit für Standard-Handmelder.Der Relaisausgang wird mit dem Auslösen dieses Melders aktiviert. Der Relaisausgang kann in den Kundendaten der Brandmelderzentrale System 8000, IQ8Control und FlexES Control als Steuergruppe programmiert werden.
VdS-Anerkennung: G 205002

- Flache Bauform
- Steckbare Anschlussklemmen
- Optionale Stützpunktklemmen
- 2 × Kabeleinführungen jeweils oben, unten und rückseitig
- Befestigungsmöglichkeit auf Standard uP-Installationsdosen
- Serviceschlüssel mit dreifacher Funktion: Testen, Öffnen, Rücksetzen
- Standardschlüssel mit zweifacher Funktion: Öffnen, Rücksetzen
- "Außer Betrieb"-Kennzeichnung eines nicht betriebsbereiten Melders durch Umdrehen der beiliegenden Bedienteilfrontfolie

VdS-Anerkennung: G 205001, (G 205003 mit gelbem Gehäuse 704902)

Betriebsspannung: 8 ... 30 V DC
Alarmstrom @ 9 V DC: 9 mA
Melderanzahl/Gruppe: 10 Melder pro Gruppe (gemäß VdS)
Alarmanzeige: LED, rot
Anschlussklemmen: max. 2,5 mm² (AWG 26-14)
Anwendungstemperatur: -40 °C ... 70 °C
Lagertemperatur: -40 °C ... 75 °C
Rel. Luftfeuchte: < 95 %
Schutzart: IP 44 (im Gehäuse), IP 55 (mit Zubehör)
Gehäuse: PC ASA-Kunststoff
Gewicht: ca. 236 g (mit Gehäuse)
Melderspezifikation: EN 54-11, Typ B
Abmessungen: B: 133 mm H: 133 mm T: 36 mm
Leistungserklärung: DoP-20482130701

Wie 804900, jedoch mit zweitem potentialfreien Mikroschalter.

Dieses Elektronikmodul ist zusammen mit dem gelben Gehäuse (Art.-Nr. 704902) als elektrische Ansteuereinrichtung für Gaslöschanlagen zugelassen.

Das Elektronikmodul 804901 im gelben Gehäuse entspricht der EN 12094-3 und kann somit als elektrische Ansteuereinrichtung für Gaslöschanlagen in trockenen, nicht explosionsgefährdeten Betriebsstätten eingesetzt werden.

Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

Wie 804900, jedoch ohne Rastung.
Dieses Elektronikmodul ist nur zusammen mit dem blauen Gehäuse (Art.-Nr. 704901) als elektrischer Stopp-Taster für Gaslöschanlagen zugelassen. Das Elektronikmodul 804902 im blauen Gehäuse entspricht der EN12094-3 und kann somit als elektrischer Stopp-Taster für Gaslöschanlagen in trockenen, nicht explosionsgefährdeten Betriebsstätten eingesetzt werden.

Für den Einsatz des Handmelders in einer anderen Anwendung, beispielsweise als Brandwarn-Handmelder, sind beim Handmeldergehäuse werkseitig bedruckte Einleger beigestellt.

Die Handmelder bestehen aus Gehäuse und Elektronikmodul. Diese sind jeweils separat zu bestellen.

VdS-Anerkennung: G 205114 mit blauem Gehäuse 704901
