Energieversorgungen

Der Konverter stellt eine galvanisch getrennte 12 V Spannungsversorgung für einen Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788603, 788650.10 und 788651.10 integriert werden. Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

VdS-Anerkennung: G 206006

- Galvanische Trennung von Gleichspannungspotenzialen
. Spannungsinterface beispielsweise für den 12 V DC Betrieb von Kopplern an einer Löschmittel-Ansteuereinrichtung 8010 Serie 3
- Anschlussklemmen bis max. 1,5 mm²
- Kurzschlussfest

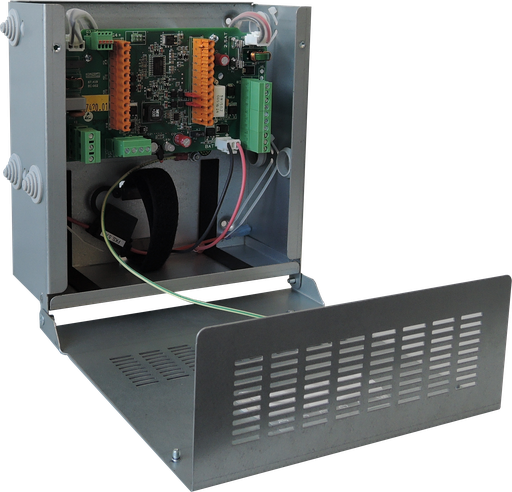

Die Energieversorgungseinrichtung DCU 2401 R2 ist das Nachfolgemodell der vorherigen Version DCU 2401 in gleicher Bauform und damit austauschbar. Die
DCU 2401 R2 dient der unterbrechungsfreien Stromversorgung (USV) von Alarmgebern, Signalgebern und linienförmigen Brandmeldern nach
EN 54-4. Das Gerät beinhaltet eine Eingangsstromversorgung, USV- und Batterieladefunktion und entspricht der Sicherheitsnorm DIN EN 62368-1. Ein Vorteil dieser Anlage besteht u. a. darin, dass die Relaiskarte - welche den Status mittels integrierter, potentialfreier Kontakte meldet – bereits integriert ist.
Um das Netzteil an die ESSER-Ringleitung anzuschließen, wird der esserbus®-Alarmierungskoppler (Art.-Nr. 808623) benötigt. Der optionale Koppler wird auf die Steuerplatine gesteckt und das Netzteil somit in den esserbus® eingebunden.

Der Konverter stellt eine 24-V-Spannungsversorgung für Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen 12-V-Netzteil zugeführt. Beim Einbau in die BMZ (mit Einbausatz 788605) kann das Modul bis zu vier Sondermelder mit je maximal 125 mA versorgen oder optional einen Sondermelder mit bis zu 500 mA. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788650.10 und 788651.10 integriert werden.

VdS-Anerkennung: G 201024

Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

Betriebsspannung: 9 ... 15 V DC
Ausgangsspannung: 24 V DC ± 10 %
Ausgangsstrom: max. 500 mA (oder 4 x 125 mA)
Umgebungstemperatur: -10 °C ... 50 °C
Lagertemperatur: -15 °C ... 55 °C
Rel. Luftfeuchte: < 95 %
Schutzart: IP 40 (im Gehäuse)
Gewicht: ca. 150 g
Abmessungen: B: 65 mm H: 72 mm T: 20 mm
Leistungserklärung: DoP-20616130701

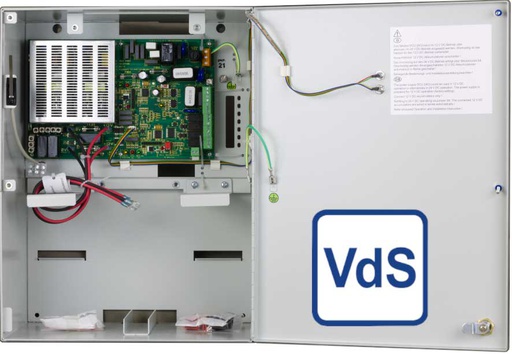

Die Energieversorgung DCU 2403 dient der unterbrechungsfreien Stromversorgung einer Brandmeldeanlage in Gebäuden nach EN 54-4. Die Ausgangsspannung ist umschaltbar (24V DC/ 12V DC).
Mittels der Adapterkarte 805684.10 kann ein Alarmierungskoppler 808623 zur Integration in den esserbus® / esserbus®-PLus montiert werden.

Technische Daten:
- Eingangsspannung: 230 V AC
- Eingangsstrom: 1,1 A
- Ausgangsspannung: 12 V DC; 24 V DC
- Ausgangsstrom: 6 A @ 12 VDC; 3 A @ 24 VDC
- Interne Batteriekapazität: vorbereitet für RLA AGM; 12 V 24 Ah
- Betriebstemperatur: -5 °C … + 40 °C
- Gewicht: 7,5 kg
- Maße: 310 mm x 410 mm x 211 mm (BxHxT)

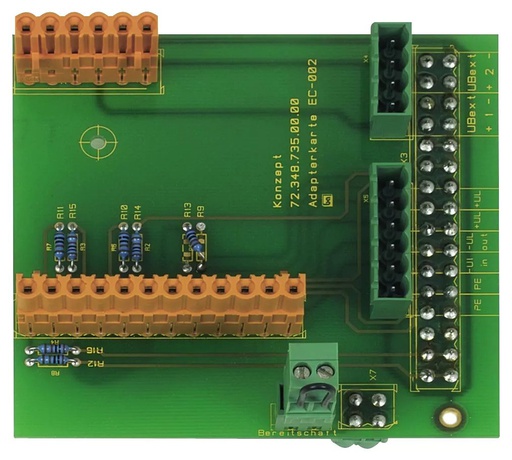

Die Adapterplatine ist eine Option für das Netzteil DCU 2403 zur Montage eines Alarmierungskopplers 808623 und dient der Integration des Netzteils DCU 2403 in den esserbus® / esserbus®-PLus.

Der Konverter stellt eine galvanisch getrennte 24-V-Spannungsversorgung für einen Sondermelder zur Verfügung. Die Eingangsspannung beträgt 12 V und wird aus der Brandmelderzentrale oder einem externen Netzteil zugeführt. Das Modul kann in die Gehäuse 120240, 788600, 788601, 788603, 788650.10 und 788651.10 integriert werden. Bei der Projektierung bitte auf die primäre (12 V) Stromaufnahme bei Netzausfall achten.

VdS-Anerkennung: G 206006

- Galvanische Trennung von Gleichspannungspotenzialen
. Spannungsinterface beispielsweise für den 24 V DC Betrieb von Kopplern an einer Löschmittel-Ansteuereinrichtung 8010 Serie 3
- Anschlussklemmen bis max. 1,5 mm²
- Kurzschlussfest

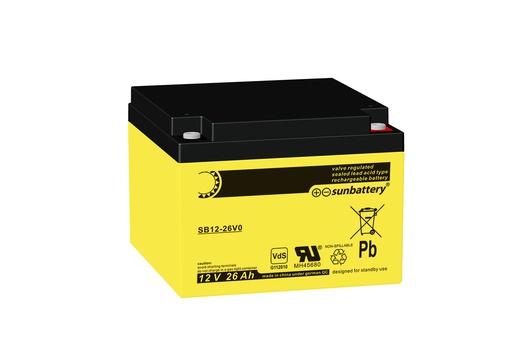

Blei-Vlies-Akku (AGM), 12 V 26 Ah (C20), verschlossen, wartungsfrei, 10-12 Jahre
Maße: 166 × 175 × 125 mm,
Anschluss: M5 Innengewinde
Gewicht: 8,2 kg

VdS G112010

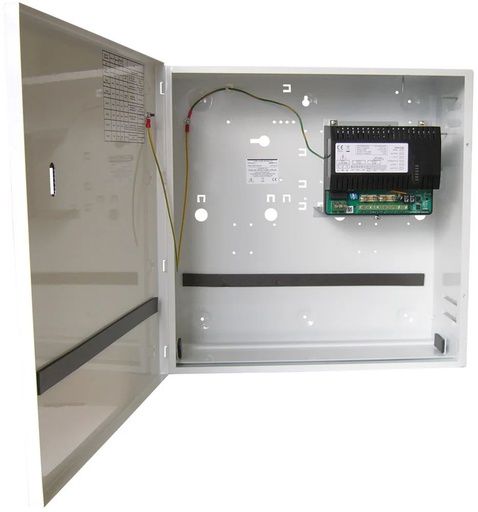

Externes Netzteil im kompakten Metallgehäuse zur Aufnahme von bis zu zwei Akkumulatoren 12 V / 24 Ah / 38 Ah zum Einsatz in Brand- und Sprachalarmierungssystemen.

Über das mitgelieferte Batterie Zusatzgehäuse können bis zu zwei 12 V / 38 Ah angeschlossen und geladen werden. Das Netzteil ermöglicht eine unterbrechungsfreie Stromversorgung. Zur Übertragung von Störungen (Sammelstörung, Akkustörung) stehen zwei potentialfreie Relaisausgänge zur Verfügung. Externe LED-Anzeige für Betrieb und Sammelstörung an der Fronttür.

Im Netzteilgehäuse selber können 2x12V / 24 Ah bzw. 38 Ah Platz finden. Das Netzteil entspricht den gültigen Richtlinien gem. EN 54-4(A2) und ist zudem VdS　zugelassen.

Zu den Ausstattungsmerkmalen der Geräte zählen eine intelligente Batterieladefunktion mit effizienter EcoCharge Technologie.

VdS-Zulassung: G 221036

Technische Daten:
- Ausgangsspannung: 24 V DC
- Nennfrequenz: 50 Hz
- Nennspannung: 195 - 240 V AC
- Ausgangsstrom: 5 A
- Akkukapazität: max. 38 Ah @ 24 V DC
- Schutzart: IP 30
- Gehäuse: Stahlblech
- Farbe: schwarz, ähnlich RAL 7021
- Gewicht: ca. 6,2 kg (ohne Akkumulatoren)
- Abmessungen: B: 420 mm H: 420 mm T: 180 mm

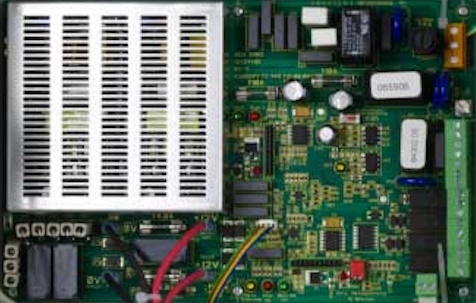

Ersatzplatine für externes Netzteil DC 2403

Technische Daten:
- Eingangsspannung: 230 V AC
- Eingangsstrom: 1,1 A
- Ausgangsspannung: 12 V DC; 24 V DC
- Ausgangsstrom: 6 A @ 12 VDC; 3 A @ 24 VDC
- Interne Batteriekapazität: vorbereitet für RLA AGM; 12 V 24 Ah
- Betriebstemperatur: -5 °C … + 40 °C
- Maße: 310 mm x 410 mm x 211 mm (BxHxT)

24V DC/ 1.5A Netzgerät in einem Metallgehäuse für die Innenmontage. Es eignet sich für Feststellanlagen und andere elektrische Installationen in nicht EN 54-konformen Anwendungen

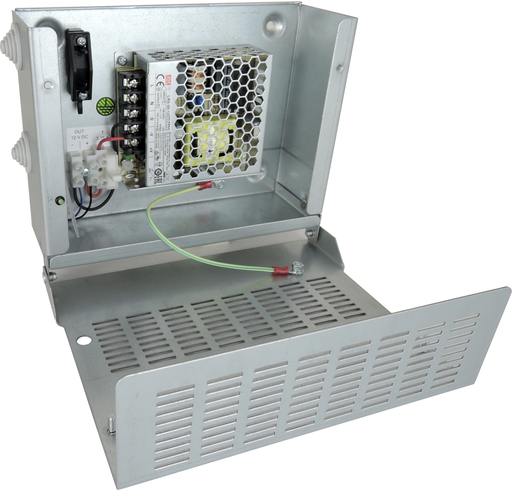

12V DC/ 3A Netzgerät in einem Metallgehäuse für die Innenmontage. Es eignet sich für Feststellanlagen und andere elektrische Installationen in nicht EN 54-konformen Anwendungen

Blei-Vlies-Akku (AGM), 12 V 158,8 Ah (C20),
Frontterminal Serie, verschlossen,
wartungsfrei, 10-12 Jahre,
Maße: 552 x 110 x 288 mm, M6 Innengewinde,
Gewicht: 46,6 kg

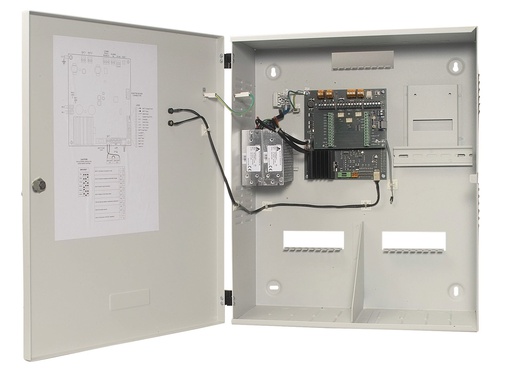

Das Netzteil HLSPS (Art.-Nr. HLSPS-SB1, HLSPS-SB2, HLSPS-DB2) ist eine Energieversorgungseinrichtung zur Spannungsversorgung von Brandmeldeanlagen in Gebäuden gemäß den normativen Anforderungen der EN 54-4 und EN 12101-10.
Das Netzteil eignet sich zur Spannungsversorgung externer Geräte mit einer Ausgangsspannung von 20 ... 28,8 V DC / max. 3,8 A (unstabilisiert). Bei einer Störung oder Spannungsausfall werden angeschlossene Geräte über die eingebauten Akkumulatoren weiterhin unterbrechungsfrei mit Spannung versorgt.

VdS G219074

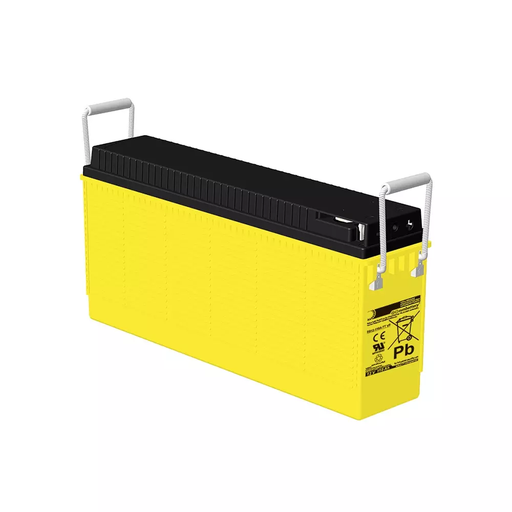

Blei-Vlies-Akku (AGM), 12 V 106 Ah (C20)
Frontterminal Serie, verschlossen
wartungsfrei, 10-12 Jahre,
Maße: 508 x 110 x 235 mm, M6 Innengewinde
Gewicht: 35 kg
