Kompaktgerät Titanus ProSens I mit DM-TP 50 L.

Rauchansaugsystem zur aktiven Brandfrüherkennung für die Raum- und Einrichtungsüberwachung, direkt an die Busleitung anschaltbar. Bestehend aus einer Basiseinheit TP-1 EB und einem Detektormodul DM-TP-50L. Vorkonfiguriert für den Anschluss eines Rauchansaugrohres mit einem Außendurchmesser von 25 mm. Die Basiseinheit verfügt über eine Betriebs-, Alarm- und Störungsanzeige sowie über eine Zustands- und Fehleranzeige und eine Anschlussbuchse für die Luftrückführung. Direkter Betrieb an der Primärleitung des esserbus und esserbus-Plus. Detektormodul mit in zwei Stufen einstellbarer Detektionsempfindlichkeit bis zu 0,8% Lichttrübung pro Meter. Überwachung der Rohrleitung auf Bruch und Verstopfung mit einstellbaren Verzögerungszeiten für die Alarmweiterleitung. Reduzierung des Risikos von Falschalarmen über manuell zuschaltbare Logic-Sens Funktion.

Technische Daten:
Betriebsspannungsbereich 14 bis 30 V DC
Nennspannung 24 V DC
Anlaufstrom 300 mA
Ruhestrom max. 275 mA
Alarmstrom max. 285 mA
Kontaktbelastung Relais 30 V DC/ 1 A max. 24 W
Maße (BxHxT) 200x292x113 mm
Gewicht 1,35 kg
Schutzklasse IP 20
Gehäuse ABS Kunststoff
Gehäusefarbe weiss, ähnlich RAL 9018
Temperaturbereich -20 °C bis +60 °C
Luftfeuchtigkeit max. 95% rel. Feuchte ohne Betauung
Melderspezifikation EN 54-20

Ersatzsensor für das FAAST LT-200 EB 1-Kanal Rauchansaugsystem.

FAAST FLEX bietet ein hohes Maß an Flexibilität durch vorgefertigte Rohrnetzdesigns und einen echten „Out-of-the-Box"-Betrieb mit einem eingebauten benutzerfreundlichen Konfigurations- und Kontrollmechanismus. Es kann über eine 10-zeilige Dip-Schalter-Anordnung ohne Spezialwerkzeug konfiguriert und in Betrieb genommen werden. Es ist die Lösung für eine Vielzahl von Anwendungen, wie z. B. kleine bis mittelgroße Lagerhallen, Kühllager, Aufzugsschächte, Zwischendecken, Transformatoren- und Elektroräume, Toiletten und ähnliches.

- Rohrlängen von bis zu 270 m (mit Hilfe der Designsoftware)
- Leistung der Klassen A, B und C zulässig: : 5, 15 bzw. 32 Ansaugöffnungen
- Ein Ultraschall-Durchflusssensor pro Kammer für eine genaue und zuverlässige Durchflusserkennung
- Ein Metallgitterfilter pro Kammer zum Schutz der Optik und zur Verbesserung der Langlebigkeit des Detektors
- Voralarm-, Alarm- und Störungsrelais pro Kanal zum Anschluss an BMZ-Systeme
- Vereinfachte und intuitive LED-Benutzeroberfläche für sofortige Statusanzeige
- Vorgefertigte Rohrleitungsnetze für problemlose und zweckmäßige Planung und Installation
- Leiser Betrieb (30 dB (A)) mit einstellbarer Lüftergeschwindigkeit für verschiedene Umgebungen
- Geeignet für Kühlhausumgebungen mit einer Betriebstemperatur von -40 °C

Technische Daten:
- Angesaugte Lufttemperatur: -40 ° C bis +55 ° C
- Länge der Abzweigleitung 2 x 105 m; 4 x 68 m
- Lineare Rohrlänge 1 x 105 m
- Ansaugöffnungen Sensibilitätsklassen A: 5, B: 15, C: 32
- Betriebstemperatur -40 ° C bis +55 ° C
- Anzahl der Relaisausgänge Voralarm, Alarm und Störung 2A @30V
- Spannungsversorgung 24Vdc (18 - 30V DC)
- Leistungsaufnahme 400mA @24V DC
- Empfindlichkeit 0.05%obs/m bis 6.56%obs/m
- Schutzart IP40
- Gewicht ca. 1,7 kg
- Luftfeuchtigkeit 10% - 93% nicht kondensierend
- Abmessungen B: 280 mm H: 205 mm T: 80,5 mm
- Zulassung VdS (G 221059) EN 54-20, ISO 7240:20 Sensibilitätsklassen A, B und C zulässig

FAAST FLEX bietet ein hohes Maß an Flexibilität durch vorgefertigte Rohrnetzdesigns und einen echten „Out-of-the-Box"-Betrieb mit einem eingebauten benutzerfreundlichen Konfigurations- und Kontrollmechanismus. Es kann über eine 10-zeilige Dip-Schalter-Anordnung ohne Spezialwerkzeug konfiguriert und in Betrieb genommen werden. Es ist die Lösung für eine Vielzahl von Anwendungen, wie z. B. kleine bis mittelgroße Lagerhallen, Kühllager, Aufzugsschächte, Zwischendecken, Transformatoren- und Elektroräume, Toiletten und ähnliches.

- Rohrlängen von bis zu 420 m (mit Hilfe der Designsoftware)
- Leistung der Klassen A, B und C zulässig: : 8, 28 bzw. 56 Ansaugöffnungen
- Ein Ultraschall-Durchflusssensor pro Kammer für eine genaue und zuverlässige Durchflusserkennung
- Ein Metallgitterfilter pro Kammer zum Schutz der Optik und zur Verbesserung der Langlebigkeit des Detektors
- Voralarm-, Alarm- und Störungsrelais pro Kanal zum Anschluss an BMZ-Systeme
- Vereinfachte und intuitive LED-Benutzeroberfläche für sofortige Statusanzeige
- Vorgefertigte Rohrleitungsnetze für problemlose und zweckmäßige Planung und Installation
- Leiser Betrieb (30 dB (A)) mit einstellbarer Lüftergeschwindigkeit für verschiedene Umgebungen
- Geeignet für Kühlhausumgebungen mit einer Betriebstemperatur von -40 °C

Technische Daten:
- Angesaugte Lufttemperatur: -40 ° C bis +55 ° C
- Länge der Abzweigleitung 4 x 105 m; 8 x 49 m
- Lineare Rohrlänge 2 x 105 m
- Ansaugöffnungen Sensibilitätsklassen A: 8, B: 28, C: 56
- Betriebstemperatur -40 ° C bis +55 ° C
- Spannungsversorgung 24Vdc (18 - 30V DC)
- Leistungsaufnahme 400mA @24V DC
- Empfindlichkeit 0.05%obs/m bis 6.56%obs/m
- Schutzart IP40
- Gewicht ca. 1,7 kg
- Luftfeuchtigkeit 10% - 93% nicht kondensierend
- Abmessungen B: 280 mm H: 205 mm T: 80,5 mm
- Zulassung VdS (G 221059) EN 54-20, ISO 7240:20 Sensibilitätsklassen A, B und C zulässig

Wie 782310, jedoch mit Fühlerstablänge von 200 mm.

Wie 782310, jedoch mit Fühlerstablänge von 400 mm.

Wie 782310, jedoch mit Fühlerstablänge von 600 mm.

Wie 782310, jedoch mit Fühlerschlauch zur Verlegung in schwer zugänglichen Gebäudebereichen, beispielsweise Schächte und Kanäle.

Wie 782306, jedoch mit Fühlerschlauchlänge von 6 m.

Wie 782306, jedoch mit Fühlerschlauchlänge von 9 m.

Als Luftansaugleitung für Rauchansaugsysteme.
Länge: 3 m
Außendurchmesser: 25 mm
Farbe: Rot

1 VE = 20 Stück (= 60m)

Passend zum ABS-Rohr d=25. Zum Befestigen von ABS-Rohr.
Farbe: Rot

1 VE = 20 Stück

Passend zum ABS-Rohr d=25. Zum Verbinden zweier ABS-Rohrstücke.
Farbe: Rot

1 VE = 10 Stück

Passend zum ABS-Rohr d=25. Zum rechtwinkeligen Verzweigen des ABS-Rohres.
Farbe: Rot

1 VE = 10 Stück

Passend zum ABS-Rohr d=25. Zum Abwinkeln des ABS-Rohres um 90°. Radius ca. 70 mm.
Farbe: ROT

1 VE = 10 Stück

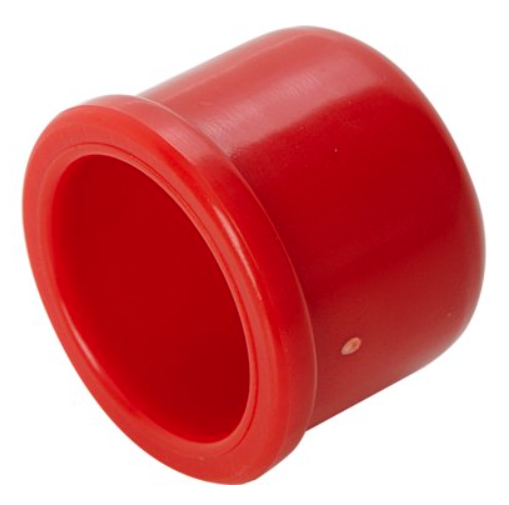

Passend zum ABS-Rohr d=25. Zum Verschließen eines ABS-Rohrzweiges
Farbe: ROT

1 VE = 10 Stück

Bildsensor/Empfänger zur bildgestützten Raucherkennung für offene Räume, Auswertung von zwei Lichtquellen (IR und UV), mit optischen Filtern, hochschneller Bilderfassung und intelligenten Software-Algorithmen zur Erhöhung der Störsicherheit bzw. der Sicherheit vor Fehl-/Täuschungsalarmen, 7 Lichtquellen anschließbar, über Bildsensoren und DIP-Schalter individuell konfigurierbar.

VdS-Anerkennung: G211072

- Max. Detektionsbereich bis zu 200 m mit Hochleistungs-Lichtquelle
- 3 Sensibilitätsstufen möglich (35 %, 45 %, 60 %)
- Einfache DIP-Schalterkonfiguration
- Verschmutzungsüberwachung
- Heizungsstromversorgung: 24 V DC, 16 mA (400 mW)

Betriebsspannung: 20 ... 30 V DC
Stromaufnahme @ 24 V DC: ca. 8 mA @ 1 Sender
Reichweite: <150 m
Einstellwinkel: -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur: -10 °C ... 55 °C
Rel. Luftfeuchte: < 10 %
Schutzart: IP 44 (Elektronik) IP 66 (Optikgehäuse)
Gewicht: ca. 651 g
Melderspezifikation: EN 54-12
Abmessungen: B: 208 mm H: 136 mm T: 96 mm

FAAST LT-200 Single Channel Dual Detectors bieten eine flexible Lösung für Anwendungen, bei denen Standard-Detektionsmethoden anfällig für Fehler oder Falschalarm sind. Diese werden in Anwendungen eingesetzt, in denen die Wartung schwierig ist, andere Raucherkennungsmethoden aufgrund rauer Umgebungen oder in Bereichen, in denen Ästhetik wichtig ist, unangemessen sind. Diese Serie ist Teil der Fire Alarm Aspiration Sensing Technology® (FAAST)-Familie. FAAST ist eine erweiterte Brandmeldeanlage für den Einsatz, bei dem Frühwarnung und eine ideale Frühwarnung eine Anforderung sind. Das System zieht kontinuierlich Luft aus der kontrollierten Umgebung durch eine Reihe von Stichprobenlöchern, um die Umgebung auf Rauchpartikel zu überwachen. FAAST LT-200 kombiniert bewährte aspirierende Detektionstechnologien, um zuverlässige Raucherkennung und effiziente Installation und Wartung zu liefern. Das Gerät umfasst innovative und intelligente interne Designfunktionen, die zum Schutz anfälliger Komponenten entwickelt wurden. Dazu gehören eine LED-Detektionskammer mit hoher Empfindlichkeit (mit IR-LED mit hohem Leistungsausgang und High-Gain-IR-Empfangsverstärker), zusammen mit Ultraschall-Flow-Sensoren. Das Gerät ist schnell zu installieren und einfach in Betrieb zu nehmen dank dem Pipe-IQ Rohr-Design und der Konfigurationssoftware, die standardmäßig im Lieferumfang des Produkts enthalten ist.

Merkmale und Vorteile:
- LED-Detektionskammer mit hoher Empfindlichkeit, speziell für Klasse C entworfen. Diese umfasst eine Infrarot-LED mit hohem Leistungsausgang und einen Infrarot-Hochleistungseingangsverstärker.
- Einfach- und Zweikanalversionen mit unabhängigen Kanälen, einschließlich Lüfter, Sensor und Durchflussüberwachung
- Voralarmfunktion für abgestufte Alarmgrenzwerte
- Ultraschall-Luftstromerfassung mit erweitertem Überwachungsbereich
- Abdeckung von bis zu 2.000 m2 mit einem einzelnen Gerät gemäß nationaler Designrichtlinien
- Pipe-IQ™-Software für intuitive Systemkonzeption und -konfiguration – alles in einem Paket
- Geräuscharmer Lüfter (26db(A)): optimal für die diskrete Erkennung und Überwachung
- Einfach austauschbare und wiederverwendbare Filter: keine Beeinträchtigung des Rests des Geräts
- Schutz der Elektronik vor Luftfluss und versehentlicher Beschädigung während der Installation oder Wartung
- Auf effiziente Verkabelung und Installation ausgelegt: Kabelverschraubungsöffnungen, einfacher Zugriff auf den Anschlussbereich und keine Spezialwerkzeuge erforderlich
- Einfacher Zugriff auf Teile, die routinemäßige Wartung erfordern: Filter und Sensoren

Zertifizierungen:
- IP65 enclosure
- LPCB
- EN54-20
- CE DOP-ASP023

Austauschfiltereinsatz für Luftfilter Art.-Nr. VSP-850-G.

1 VE = 4 Stück

Die batteriebetriebene Lichtquelle wird zur Erzeugung zweier Lichtquellen (UV/IR) benötigt. Diese werden von einem OSID Empfänger ausgewertet. Die eingebaute Batterie hält 5 Jahre.

VdS-Anerkennung: G211072

Betriebsspannung 20 V DC
Stromaufnahme @ 24 V DC ca. env. 0.8 mA mA
Einstellwinkel -60° ... 60° (h), -15 ... 15° (v)
Umgebungstemperatur -10 °C ... 55 °C
Rel. Luftfeuchte < 10 %
Schutzart IP 44 (Elektronik)
IP 66 (Optikgehäuse)
Gewicht ca. 563 g
Melderspezifikation EN 54-12
Abmessungen B: 208 mm H: 136 mm T: 96 mm
