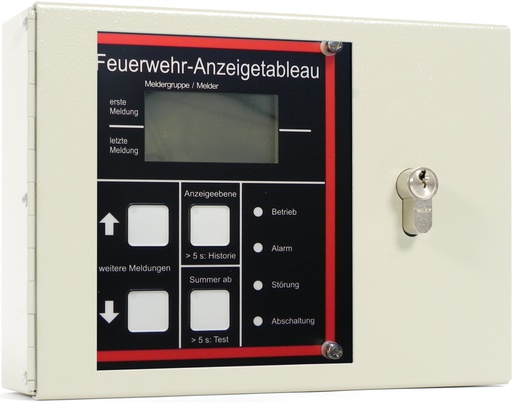

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Eintüriges Stahlblech-aP-Gehäuse.
- Tür mit Klarsichtfeld mit FAT4000-HW.
- Türöffnung durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FAT4000-HW für die DXc-Reihe geeignet ist.

TECHNISCHE DATEN
VdS-Nummer: G 213058
Betriebsspannung: 10 bis 30 VDC
Ruhestrom: 16 mA bei 24 VDC
Alarmstrom: 23 mA bei 24 VDC
Maße (B x H x T): 255 x 185 x 58 mm

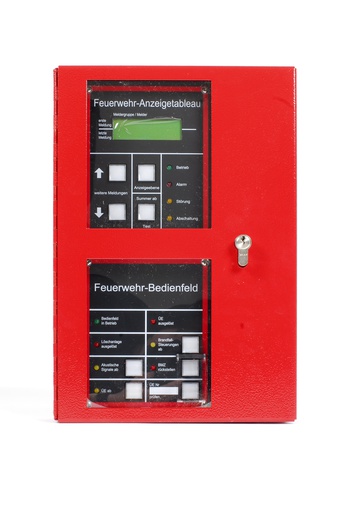

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A3-S2-HW bzw. das FIBS-K2-S1-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Linke Seite: Tür mit Klarsichtfeld für FAT/FBF4000-HW Handfeuermelder (vorbereitet)
Rechte Seite: Stahlblechtür mit Beschriftung Feuerwehr- Laufkarten, 1 Aufnahmefach für max. 100 Stück A3-quer-Feuerwehrlaufkarten
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 830 x 560 x 100 mm
Farbe: feuerrot - RAL 3000

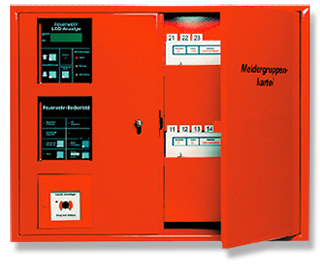

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Zweiflügeliges Stahlblechgehäuse, geeignet für aP- oder Unterputzmontage. Zentrale Türöffnung für beide Türflügel durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei dieser nicht-redundanten Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A4-S2-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Linke Seite: Tür mit Klarsichtfeld für FAT/FBF4000-HW Handfeuermelder (vorbereitet)
Rechte Seite: Stahlblechtür mit Beschriftung Feuerwehr- Laufkarten, 1 Aufnahmefach für max. 100 Stück A4-quer-Feuerwehrlaufkarten
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 710 x 560 x 100 mm
Farbe: feuerrot - RAL 3000

FÜR MORLEY-IAS RINGBUSZENTRALEN DXC1-M UND DXC-2M
Eintüriges Stahlblech-aP-Gehäuse.
- Tür mit Klarsichtfeld mit FAT/FBF4000-HW.
- Türöffnung durch Feuerwehrschließung (Halbzylinder vorbereitet).

FAT/FBF4000-HW kann direkt von der RS485-Schnittstelle der Platine 795-132 angesteuert werden. Bei diese nicht-redundante Ansteuerung muss ein Aufsteckmodul M4-RS485-Modul in dem FAT4000-HW eingebaut werden.

Zur redundanten Ansteuerung muss Platine ADP4000-HW mittels Adapter 797-147 in der BMZ eingebaut werden, und ist das Aufsteckmodul M4-RS485-Modul nicht erforderlich.

Bitte beachten, dass ausschließlich das FIBS-A3-S2-HW bzw. das FIBS-K2-S1-HW für die DXc-Reihe geeignet sind.

TECHNISCHE DATEN
Betriebsspannung: 8 bis 30 VDC
Ruhestrom: 33 mA bei 24 VDC
Alarmstrom: 65 mA bei 24 VDC
Maße (B x H x T): 260 x 380 x 60 mm
Farbe: feuerrot - RAL 3000

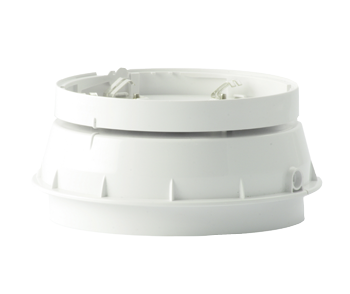

32 Töne (inkl. Tonart gemäß DIN 33404 Teil 3) sowie
3 Lautstärken (Low, Medium, High) einstellbar. Inte-
grierte, adressierbare Blitzleuchte nach EN54-23-C
(Kategorie „C“).

Leistungsmerkmale:
- Akustische Alarmgeber geprüft nach DIN EN54-3
- Integrierte, adressierbare Blitzleuchte
- Ringbusgespeist
- Integrierter Isolator
- Einfache Installation (auch in großer Höhe) durch
Bajonettverschluss
- Geschützt gegen Polaritätswechsel
- Verwendet, wie die Brandmelder der Serie OPAL, den
Standard-Sockel B501AP
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
- Keine Elektronik im Sockel

Technische Daten:
- Spannungsbereich: 15 bis 29 V/DC
- Stromaufnahme: max. 27mA
- Schallpegel: 93 dB DIN-Ton +/- 3dB
- Blitzfarbe: rot
- Umgebungstemperatur: -25°C bis +70°C
- Rel. Luftfeuchte: 5 bis 93% (nicht kondensierend)
- Schutzart: IP 21
- Farbe: reinweiß ähnlich RAL9010
- Abmessungen (Ø/H): 125 x 60 mm

Liefern und betriebsfertig montieren.

Fabrikat: NOTIFIER by Honeywell oder gleichwertig
Typ: NFXI-BSF-WCH

Fabrikat:. . . . . . . . . . . . . .
Typ: . . . . . . . . . . . . . . . .
VdS-Nr.: . . . . . . . . . . . . . .
CPR-Nr.: . . . . . . . . . . . . .

Blei-Vlies-Akku (AGM) 12 V 1,2 Ah (C20), verschlossen, wartungsfrei, (3 - 5 Jahre)
VdS G101094

Technische Daten:
Gewicht ca. 0,6 kg
Abmessungen B: 65 mm H: 94 mm T: 151 mm

Brandwarnzentrale mit bis zu 32 adressierbaren Teilnehmern

Die LT-32 Zentrale arbeiten mit dem Advanced-Protokoll von Honeywell, das die Geschwindigkeit und Effizienz der Alarmerkennung maximiert und dem Errichter maximale Informationen liefert. Der 4,3-Zoll-Touchscreen (480 x 272 Pixel) bietet über seine Menüs eine intuitive Benutzeroberfläche mit schneller und einfacher Bedienung.

Merkmale:
- 4,3-Zoll-Farb-Touchscreen-Display
- Bis zu 159 Teilnehmer adressierbar
- Ausfallsicherheit durch 6 AA 2.800 mAh Ni-MH Batterien
- Mehrsprachiges Menü (Deutsch, Englisch, Italienisch, Spanisch, Arabisch, Portugiesisch, Rumänisch, Niederländisch, Französisch, Türkisch, Albanisch, Slowenisch, Serbisch, Kroatisch, Griechisch, Bulgarisch)
- Voll konfigurierbar über den Touchscreen (kein PC erforderlich)
- Zertifiziert nach EN54-2:1997+A1:2006 und EN54-4:1997+A1:2002 und A2:2006; LVD 62.368-1:2014+A11

Technische Daten
- Versorgungsspannung: 230 VAC +/- 15 % Toleranz 50/60 Hz
- Leistungsverbrauch: max. 24W
- Akkukapazität: 6x AA size 2.800 mAh
- Ausgänge: 1 Alarm (NO/NC); 1 Fehler (NO/NC)
- Alarmierungsausgänge: 1, max. 50 mA
- Farbe: grau (RAL 9002)
- Schutzart: IP 30
- Abmessungen (HxBxT): 126.9 x 206.9 x 42.7 mm
- Umgebungstemperatur: 0 °C ... 40 °C
- Luftfeuchtigkeit 5% - 95% nicht kondensierend
- Gewicht: 400 g

Brandwarnzentrale mit bis zu 159 adressierbaren Teilnehmern

Die LT-159 Zentrale arbeitet mit dem Advanced-Protokoll von Honeywell, das die Geschwindigkeit und Effizienz der Alarmerkennung maximiert und dem Errichter maximale Informationen liefert. Der 4,3-Zoll-Touchscreen (480 x 272 Pixel) bietet über seine Menüs eine intuitive Benutzeroberfläche mit schneller und einfacher Bedienung.

Merkmale:
- 4,3-Zoll-Farb-Touchscreen-Display
- Bis zu 159 Teilnehmer adressierbar
- Ausfallsicherheit durch 6 AA 2.800 mAh Ni-MH Batterien
- Mehrsprachiges Menü (Deutsch, Englisch, Italienisch, Spanisch, Arabisch, Portugiesisch, Rumänisch, Niederländisch, Französisch, Türkisch, Albanisch, Slowenisch, Serbisch, Kroatisch, Griechisch, Bulgarisch)
- Voll konfigurierbar über den Touchscreen (kein PC erforderlich)
- Zertifiziert nach EN54-2:1997+A1:2006 und EN54-4:1997+A1:2002 und A2:2006; LVD 62.368-1:2014+A11

Technische Daten
- Versorgungsspannung: 230 VAC +/- 15 % Toleranz 50/60 Hz
- Leistungsverbrauch: max. 24W
- Akkukapazität: 6x AA size 2.800 mAh
- Ausgänge: 1 Alarm (NO/NC); 1 Fehler (NO/NC)
- Alarmierungsausgänge: 1, max. 50 mA
- Farbe: grau (RAL 9002)
- Schutzart: IP 30
- Abmessungen (HxBxT): 126.9 x 206.9 x 42.7 mm
- Umgebungstemperatur: 0 °C ... 40 °C
- Luftfeuchtigkeit 5% - 95% nicht kondensierend
- Gewicht: 400 g

zur Erweiterung auf 2 Ringe

PL-1000 ist eine adressierbare Brandwarnzentrale mit einem Ring, erweiterbar auf 2 Ringe mit der optionalen Ringbuskarte PL-LIB01S. Jeder Ring unterstützt 159 Melder und 159 Ein-/Ausgangsmodule.

Die PL-1000 Zentrale arbeiten mit dem Advanced-Protokoll von Honeywell, das die Geschwindigkeit und Effizienz der Alarmerkennung maximiert und dem Errichter maximale Informationen liefert. Der 4,3-Zoll-Touchscreen (480 x 272 Pixel) bietet über seine Menüs eine intuitive Benutzeroberfläche mit schneller und einfacher Bedienung.

Die Konfiguration der PL-1000 Zentrale kann ohne PC oder Laptop direkt über den Touchscreen durchgeführt werden.

Merkmale:
- 4,3" / 10,9 cm großes grafisches Touchscreen-Farbdisplay mit 480 x 272 Pixel
- Hintergrundbeleuchtung und hinterleuchtete Folientasten
- Mehrsprachiges Menü
- Intuitive farbige Ereignisanzeige für Erkennung des Systemstatus auf einen Blick
- Einfache Erstellung von Brandfallsteuermatrixregeln
- Schnelle Konfiguration der Zentrale über das Bedienfeld
- 16 Zonen-Einzelanzeige mit Ereignisfarbcodierung auf dem Display
- Ein Ring, erweiterbar auf 2 Ringe mit der optionales Ringbuskarte
- 318 Teilnehmer pro Ring (159 Melder + 159 Ein-/Ausgangsmodule)
- Zertifiziert nach EN54-2, EN54-4; EN54-13; LVD 62.368-1:2014+A11
- Erweiterte Agile™-Anzeigen, wie Gerätebatteriekapazität und Signalstärke am Display

Technische Daten:
- Versorgungsspannung: 100-240 V AC +/- 15%, 50 / 60 Hz
- Leistungsverbrauch: max. 65W
- Akkukapazität: 7 Ah or 12 Ah (nicht inkludiert)
- 24 VDC Ausgangsstrom: max. 500 mA
- Ausgänge: 1 Alarm (NO/NC); 1 Fehler (NO/NC)
- Alarmierungsausgänge: 2, max. 250 mA
- Farbe: grau (RAL 9002)
- Schutzart: IP 30
- Abmessungen (HxBxT): 356 x 379 x 120 mm
- Umgebungstemperatur: 0 °C ... 40 °C
- Luftfeuchtigkeit: 5% - 95% nicht kondensierend
- Gewicht: 1.76 kg

für Oberflächenabplatzungen – enthalten sind Weichwachs & Lackstift

Fuerefeste Rückwand für das Brandschutz-Standgehäuse 788042 und 788043 zur freien aufstellung
