Ringbuselemente

Der eigensichere adressierbare optische Rauchmelder besteht aus einer optischen Kamera, die empfindlich auf Lichtstreuung reagiert. Geeignet für den Einsatz in allen Bereichen mit Explosionsgefahr. Verschiedene Alarmschwellenwerte können von einem Panel aus programmiert werden. Der Detektor hat zwei LEDs für 360°. Adressierung durch rotierende Selektoren. Erfordert eine eigensichere Barriere. ATEX EEx ia IIC T5 Baseefa zertifiziert. Betriebsspannung 15 bis 30V DC. Betriebstemperatur -10 °C bis + 60 °C. Relative Feuchte (keine Kondensation) 93 %

Merkmale und Vorteile:
- Erfordert Basis B501AP
- Galvanischer Isolator Y72221-L4
- Modul IMX-1E
Zertifizierungen:
- Baseefa08ATEX0278X
- 2831-CPR-F4266
- G209130

Das Notifier IMX-1E Fehlertrennmodul ist für die Verwendung mit analog adressierbaren Systemen und in Verbindung mit eigensicheren fotoelektrischen Rauchsensoren IDX-751 vorgesehen. Außerdem dient das Notifier IMX-1E Fehlertrennmodul als Schnittstelle zwischen der Zentrale sowie bis zu maximal 15 x IDX-751 Rauchsensoren. Das IMX-1E muss ebenfalls in Verbindung mit einer galvanischen Trennbarriere Y72221 verwendet werden. Um einen korrekten Betrieb zu gewährleisten, darf das IMX-1E außerdem nur an eine gelistete kompatible Zentrale angeschlossen werden.

Merkmale und Vorteile:
- Requires IDX-751 IS smoke sensor
- Galvanic Isolator Y72221-L4

Zertifizierungen:
- EN 50130-4: 2011
- EN61000-6-3:2007+A1:2011+AC:2012
- EN 50581: 2012

Maximum Operating Voltage 24V DC
Maximale Betriebsstromstärke 20mA
Zur Verwendung mit Analog Addressable System
Minimale Betriebsspannung 20V DC
Produkttyp Fault Isolator Module

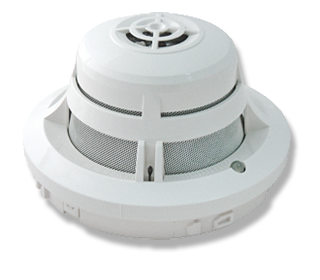

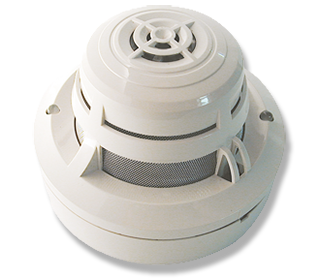

Der SMART4 ist die logische Weiterentwicklung des optisch-thermischen Multisensorrauchmelders SDX-751 TEM. Er kombiniert 4 Sensoren mit unterschiedlichen Kriterien zu einer Wirkeinheit:
- Der CO-Sensor, unter Benutzung der EC Zellen Technologie, zur Erkennung von CO Gasen eines Feuers
- der IR-Sensor, zur Messung der Umgebungslichtverhältnisse und Flammensignaturen
- der optische Rauchsensor zur Erkennung von Rauch- und Rußpartikeln und
- dem thermischen Sensor zur Detektion von Temperaturänderung.
Die Integration der kontinuierlichen Überwachung der 4 Hauptelemente eines Brandes ermöglicht die schnellste Erkennung eines Feuers, bei gleichzeitiger höchster Immunität gegen Störgrößen.
Die Philosophie bei der Entwicklung des SMART4 war, einen Melder zu erschaffen
der im Normalbetrieb die höchst mögliche Immunität gegen Störgrößen besitzt,
jedoch bei Erkennung der typischen Kriterien eines Feuers äußerst sensibel reagiert. Dieser Entwicklung folgend, werden zur maximalen Reduzierung von Falschalarmen zeitweilige Störgrößen erkannt und ignoriert. Der SMART4 beinhaltet eine integrierte,
erweiterte, algorithmische Intelligenz, welche sich dynamisch an die Messergebnisse der einzelnen Sensoren bzw. der Brandkenngrößen anpasst. Dieses ermöglicht eine kontinuierliche, zeitnahe Anpassung an wechselnde Umgebungsbedingungen. Basierend auf den verschiedenen Sensorsignalen werden die Schwellenwerte der Sensoren dynamisch durch die Melderintelligenz gesteuert.
- Der erste wirkliche 4 Sensor-Multikriterienmelder
- Integrierter IR-Sensor zur Verifizierung des Feueralarms
- CO-Gassensor zur schnellsten Erkennung von Schwelbränden
- Höchste Fehlalarmsicherheit
- Automatische Driftkompensation des optischen Rauchsensors und des CO-Sensors
- Intelligente, algorithmische, verknüpfte Auswertung der gesamten Sensoren
- Szenarien, welche auf die Umgebungsbedingungen angepasst werden können
- Rauchmelder geprüft nach DIN EN54-7
- Thermomelder geprüft nach DIN EN54-5
- Einfache Installation, auch in großer Höhe, durch Bajonettverschluß
- Unempfindlich gegen hohe Windgeschwindigkeiten oder Druckschwankungen
- Automatische Wartungsanzeige
- Lokale Test- und Messmöglichkeiten
- Abnehmbarer Deckel zur leichten Reinigung
- Leicht zu demontierender und zu reinigender Insektenschutz
- Gekapseltes Meldergehäuse verhindert das Eindringen von Feuchtigkeit oder Kriechtieren(täuschungsalarmsicher)
- Geschützt gegen Verpolung
- Diebstahlsicherung
- Sehr niedriger Stromverbrauch
-Zwei Leuchtdioden ermöglichen 360°-
Alarmanzeige
- Keine Elektronik im Sockel
- Große Auswahl an verschiedenen Sockeln
Technische Daten:
Ruhestrom ca. 0,2 mA
Ansprechtemperatur 58°C
Ansprechverhalten Klasse A1R (Therm.)
Luftgeschwindigkeit 0 bis 20m/s
Anwendungstemperatur 0°C bis +55°C
Rel. Luftfeuchte 10% bis 90%
(nicht kondensierend)
Farbe weiß, ähnlich RAL9001
Gewicht ca. ca. 102g
Abmessungen inkl. Sockel B501AP
Durchmesser 102 x H 69,5 mm
CE-Zertifikat 0832-CPR-F0749

Der SMART4 ist die logische Weiterentwicklung des optisch-thermischen Multisensorrauchmelders SDX-751 TEM.
Er kombiniert 4 Sensoren mit unterschiedlichen Kriterien zu einer Wirkeinheit.
CE-Zertifikat: 0832-CPR-F0749

Technische Daten:
Ruhestrom ca. 10 mA
Umgebungstemperatur -30°C bis +70°C
Rel. Luftfeuchte 10% bis 93%
(nicht kondensierend)
Gewicht ca. 45g
Abmessungen B: 75 mm H: 35 mm T: 6mm
CE-Zertifikat 0786-CPD-0926

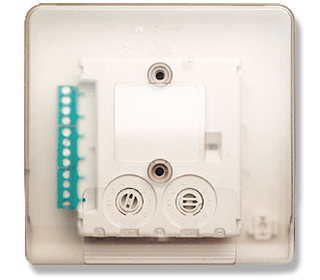

Für aP-Montage der Module, besteht aus
Gehäuserückteil und Abdeckung.
(B×H×T): 139 × 134 × 40 mm

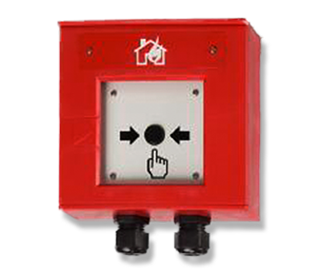

Handfeuermelder mit integriertem Überwachungsmodul.
Technische Daten:
Ruhestrom ca. 0.3 mA
Umgebungstemperatur -35 °C bis 60 °C
Rel. Luftfeuchte 10 bis 93 %
(nicht kondensierend)
Schutzart IP 66
Material Kunststoff (PC)
Farbe rot, ähnlich RAL 3000
Gewicht ca. 550 g
Abmessungen B: 135 mm H: 135 mm T: 61 mm
CE-Zertifikat 0786-CPD-20309

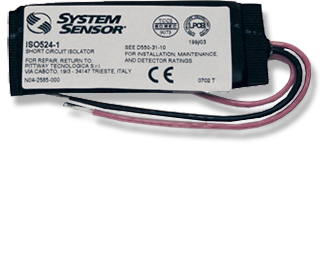

Technische Daten
Produkttyp Isolator Module
Minimale Betriebsspannung 15V DC
Maximum Operating Voltage: 32V DC
Maximaler Drahtdurchmesser 2.5mm²
Maximum Standby Current 200µA
APPROVAL: G 202157 CE-Certificate: 0786-CPD-20340
Breite: 94mm
Höhe: 93mm
Tiefe: 23mm
Gewicht: 62g
Rel Luftfeuchte: 5%
Rel Luftfeuchte max: 95%
Umgebungstemperatur comp: -20 °C ... 60 °C

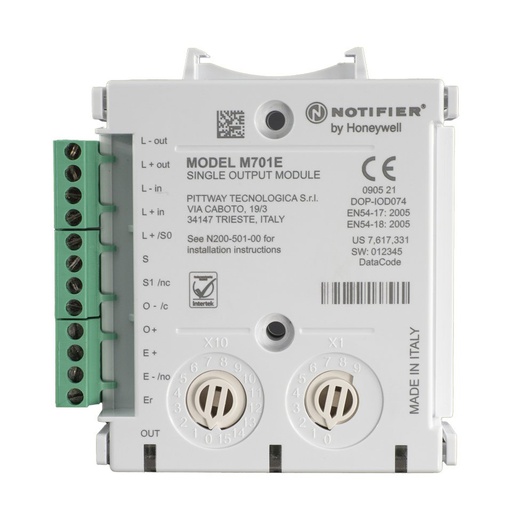

Für aP-Montage oder Montage auf Hutprofilschiene. Zur Ansteuerung von externen Baugruppen wie z.B. Signalgebern oder Brandfallsteuerungen mit 3-farbiger LED und integriertem Isolator. Es sind die beiden Modi überwacht bzw. nicht überwacht (potentialfrei) verfügbar.
Technische Daten:
Kontaktbelastbarkeit 2A / 30V DC
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95% (nicht kondensierend)
Gewicht ca. 85g
Abmessungen B: 94 mm H: 93 mm T: 23 mm
CE-Zertifikat 0786-CPD-20341

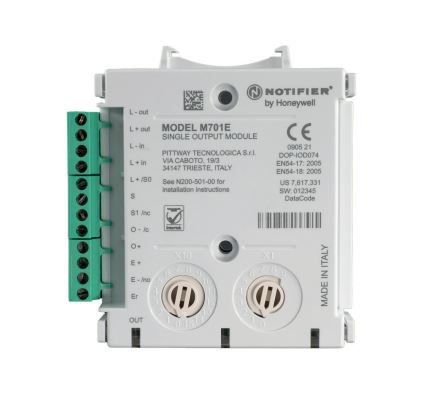

Für aP-Montage oder Montage auf
Hutprofilschiene. Zur Ansteuerung von
externen Baugruppen wie z.B.
Signalgebern oder Brandfallsteuerungen
mit 3-farbiger LED und integriertem
Isolator. Es sind die beiden Modi
überwacht bzw. nicht überwacht
(potentialfrei) verfügbar.
Technische Daten:
Kontaktbelastbarkeit 2A / 30V DC
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 118g
Abmessungen B: 93 mm H: 99 mm T: 22 mm
CE-Zertifikat: 0786-CPR-21747

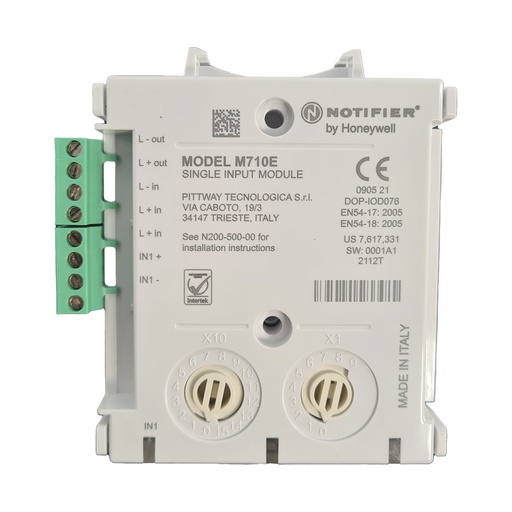

Für aP-Montage oder Montage auf
Hutprofilschiene. Zur überwachten
Anschaltung von Teilnehmern mit
potentialfreiem Ausgang. Mit 3-farbiger
LED und integriertem Isolator.
Technische Daten:
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 118g
CE-Zertifikat: 0905-CPR-210491

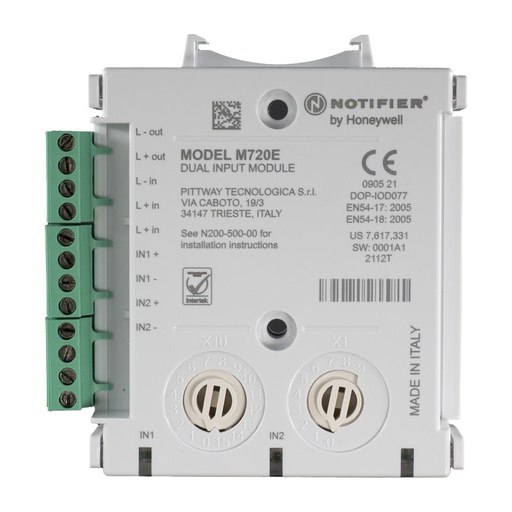

Für aP-Montage oder Montage auf
Hutprofilschiene. Mit 2 Eingängen zur
überwachten Anschaltung von Teilnehmern
mit potentialfreiem Ausgang.
Mit 2 x 3-farbiger LED und integriertem
Isolator.
Technische Daten:
Umgebungstemperatur -20°C bis +60°C
Rel. Luftfeuchte 5% bis 95%
(nicht kondensierend)
Gewicht ca. 118g
CE-Zertifikat: 0905-CPR-210491

Über die 2 überwachten Eingänge und den Relaisausgang wird die Anbindung zur Löschzentrale gemäß Anforderung der Standardschnittstelle Löschen nach VdS und DIN VDE 0833-2 realisiert.
Für NF300, NF500, NF3000 und NF5000 ab V5.07b, für NF50-A, NF50 und NF50-S ab Firmware V6.x

Technische Daten:
- Umgebungstemperatur -20°C bis +60°C
- Rel. Luftfeuchte 5% bis 95% (nicht kondensierend)
- Gewicht ca. 62g
- Abmessungen B: 94 mm H: 93 mm T: 23mm
- CE-Zertifikat 0786-CPR-21282

In Aluminium-Druckguß mit integriertem
Überwachungsmodul, roter LED und
beidseitiger Isolator zur automatischen
Isolierung von Ringabschnitten bei
Kurzschluß der Ringleitung.
Technische Daten:
Ruhestrom ca. 0.4 mA
Umgebungstemperatur -20 °C bis 60 °C
Rel. Luftfeuchte 10 bis 93 %
(nicht kondensierend)
Schutzart IP 43
Farbe blau, ähnlich RAL 5005
Gewicht ca. 450 g
Abmessungen B: 124 mm H: 124 mm T: 33 mm

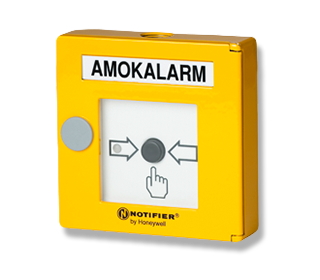

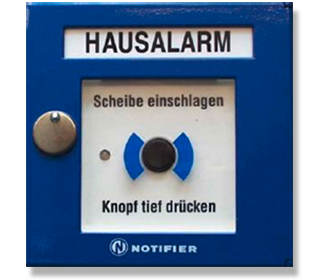

In Aluminium-Druckguß mit integriertem Überwachungsmodul, roter LED und beidseitiger Isolator zur automatischen Isolierung von Ringabschnitten bei Kurzschluß der Ringleitung.

Technische Daten:
- Ruhestrom ca. 0.4 mA
- Umgebungstemperatur -20 °C bis 60 °C
- Rel. Luftfeuchte 10 bis 93 % (nicht kondensierend)
- Schutzart IP 43
- Farbe gelb, ähnlich RAL 1021
- Gewicht ca. 450 g
- Abmessungen B: 124 mm H: 124 mm T: 33 mm
