Sicherheitstechnik

Sicht- und Wetterschutz für luminAXS-Leser

Modul zur Adaptierung konventioneller
Anschlusstechnik in ein BUS-2- oder
BUS-1 System.

Leistungsmerkmale:
- Adernsparende BUS-Technik
- 1 Differentialmeldergruppe mit Lösch-
funktion
- Bis zu 20 Kontakte oder
Glasbruchmelder am Eingang anschließbar
- Keine zusätzliche Stromaufnahme beim
Löschen der Meldergruppeneingänge
- 1 LED als MG-Zustandsanzeige oder
Funktion frei programmierbar
- Kann für 4 unterschiedliche Funktionen
verwendet werden:
- DUO I/O Modul
- 5 Eingangsmodul
- Meldergruppen-Anschlussmodul
- Universal-Anschlussmodul

Für Viewguard und SCM Bewegungsmelder.

Technische Daten
Verstellbereich ±20° horizontal; +4° bis -8° vertikal, gemäß Grad 2
Farbe verkehrsweiß, ähnlich RAL 9016

Durch Betätigen der Druckplatte wird das Alarmsignal an der Überfall- und Einbruchmelderzentrale ausgelöst und gleichzeitig zwangsläufig das Indikatorpapier zerstört und somit die Auslösung dauerhaft angezeigt.
G196044 (EMT), Klasse C

Der Tagalarm-Plus BUS-2 eignet sich zur Integration in BUS-2 Netze mit Anbindung an eine Einbruchmelderzentrale.
Der Tagalarm-Plus konventionell ist für den autarken Einsatzfall für eine reine Überwachung von Notausgangstüren ohne Anbindung an eine EMZ vorgesehen.
Eine Freischaltung der Notausgangstür wird an der Tagalarm-Plus Bedieneinheit über die grüne LED “Betriebszustand” angezeigt. Eine Bedienung für die Freischaltung ist direkt am Gerät möglich und kann per Profilhalbzylinder und/oder durch den im Tagalarm-Plus BUS-2 integrierten Leser (für IK2/IK3 ID-Datenträger) erfolgen.

VdS EMA: G110068 (EMT), Klasse C
EN 50131-3: Grad 3

Mit Kabeleinführungen, Lötstützpunkten und Sabotagekontakt.
VdS: G194056, Kl. C

Einbau- / Aufbaumagnetkontakt LSA-Schneidklemmtechnik geeignet.
Über das eingegossene 2 m lange Kabel erfolgt der Anschluss in Z-Verdrahtung entweder direkt an eine Zentrale oder an eine Auswerteeinheit (je nach Anwendung).

Arbeitsstrom-Türöffner mit normalem Flachschließblech mit Riegelausschnitt für Haus- und Zimmertürschlösser.
Symmetrische FAFIX Fallenanordnung. Für DIN links und rechts umschraubbar.
Technische Daten:
Nennspannung 12 V DC
Stromverbrauch 200 mA
Kastenhöhe 112 mm
Kastentiefe 28 mm
Kastendicke 21 mm
Aufdruckfestigkeit 650 kp

Beschreibung
Türblatt und Rahmen plan.

Beschreibung
Für Einsatz bei erhöhtem Türblatt (10 mm).

Montageplatte für die Körperschallmelder SC100, SC105 und den externen Testsender SC115. Zur direkten Montage auf Beton (Schrauben) oder auf Stahl (zwei Aussparungen zum Schweißen).

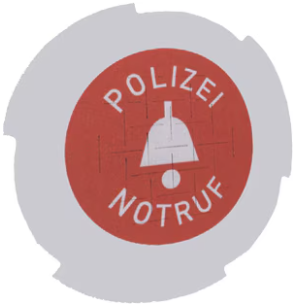

Papiersiegel für Überfallmelder 031590 bis 031593
Beim Betätigen des Überfallmelders wird das Papiersiegel zwangsläufig zerstört.
Dadurch wird die Alarmauslösung dauerhaft angezeigt.
VE = 10 Stück

Papiersiegel für Überfallmelder.
Beim Betätigen des Überfallmelders wird das Papiersiegel zwangsläufig zerstört.
Dadurch wird die Alarmauslösung dauerhaft angezeigt.
VE=10 Stück

Das Modul besitzt die Funktion von Meldergruppenmodulen sowie Schaltmodulen
für hohe Schaltleistung.

Elektromechanisches Sperrelement
Mit dem Sperrelement wird der Zugang zu scharfgeschalteten Bereichen einer
Einbruchmeldeanlage verhindert.

Leistungsmerkmale:
- Einbaulage beliebig
- Der Zugang zum gesicherten Bereich kann an einer oder an mehreren
Stellen realisiert werden
- Die Scharfschaltung kann durch verschiedene Scharfschalteorgane an
beliebiger Stelle erfolgen
- Einfache Montage im Türrahmen durch eine 14,5 mm Bohrung
- Ansteuerung über Steuereinheit
- Überwachte Bolzenendstellungen
- Elektrische Notentriegelung möglich
- Bolzengegenstück im Lieferumfang enthalten
VdS-Anerkennung gemäß Klasse C.

Technische Daten
Betriebsspannungsbereich 4 V bis 6 V DC
(wird von der Steuereinheit geliefert)
max. Betriebsspannung
(nur für Testzwecke) 9 V DC
max. Ansteuerungszeit <2 Sek.
Ruhestrom 0 mA
Stromaufnahme bei Ansteuerung
(Mittelwert für ca. 0,5 Sek.) <200 mA
Bolzenverschlusszeit <250 ms
Bolzenweg 12 mm
Bolzendurchmesser 8 mm
Bolzenabscherkraft (seitlich)
(bei Türspalt max. 4mm) >1 kN
Einbaulage beliebig
Kabelanschluss 2-adrig Länge 6 m
Schutzart nach DIN 40 050
im eingebauten Zustand IP 65
Umweltklasse gemäß VdS III
Betriebstemperatur -25 °C bis +55 °C
Abmessungen:
Gehäuse (D x L) 40 x 50,2 mm
Flansch (B x H) 16 x 41 mm

Bedien- und Anzeigemodul als Komplettset mit Bodenwanne für Informations-
und Zustandsanzeige. Die multifunktionale Bedieneinheit eignet sich
zur Bedienung von Gefahrenmeldeanlagen.
Hoher Informationsgehalt durch LCD-Display. Die Schriftgröße kann im LCD-
Display anwenderorientiert skaliert werden um Anlagenzustände visuell
darzustellen.
Leistungsmerkmale:
- Adernsparende 3 Draht BUS-Technik
- modularer Aufbau
- LED-Anzeigen Alarm Meldergruppe 1 - 15
- LED-Anzeigen Gesperrt Meldergruppe 1 - 15
- LED-Anzeigen für die Statusanzeigen Betrieb, Unscharf, Störung, Alarm,
Bedienfreigabe frei programmierbar über Zentralensoftware
- Meldergruppen 1 - 15 einzeln sperrbar
- Pro Tasten/Anzeigekombination ein Klartextbeschriftungsfeld auch für
fremdsprachliche Texte und Beschriftungen
- Bedienfunktionen wie Internscharf und unscharf, Löschen und auch Sonder-
funktionen auf jede Taste frei programmierbar über Zentralensoftware
möglich
- Programmiermöglichkeit für Bedienung bzw. Anzeige mit oder ohne Code
- Design-Hintergrundbeleuchtung mit einstellbarer Helligkeit.
- Integrierter Leser für proX1 und proX2 Datenträger
- Integrierter Summer
- Für Unterputz- und schwebende Aufputzinstallation geeignet
- Mehrere Module beliebig anreihbar
- VdS-Anerkennung
Technische Daten:
Betriebsspannung: 12V DC
Ruhestrom: 20 mA
Schutzart: IP 40
Betriebstemperatur: -5°C bis +45°C
Abmessungen (B×H×T): 218 × 162 × 20 mm
Farbe: verkehrsweiß (ähnlich RAL 9016)

Der RF BUS-2 Koppler dient zur Erweiterung und Ergänzung von kompatiblen Gefahrenmeldeanlagen, welche einen BUS-2 zur Verfügung stellen. Mit dem RF BUS-2 Koppler lässt sich ein bidirektionales Funkalarmsystem modernster Funktechnologie errichten und betreiben.
Dieser RF BUS-2 Koppler stellt die Funktionen eines Gateways zur Verfügung, die auf der einen Seite über den BUS-2 mittels verdrahteter Verbindung mit der Gefahrenmeldezentrale verbunden ist. Über die bidirektionale Funkverbindung andererseits, kann der RF BUS-2 Koppler dann bis zu 16 beliebige Funkteilnehmer ansprechen. Jeder RF BUS-2 Koppler arbeitet in seinem Sende-, Empfangsbereich als eine autarke Funkzelle.
Zulassung
G108504 (EMT), Klasse B

Der mobile RF-Handsender V2 dient zur internen und externen Scharf-/Unscharfschaltung von Einbruchmeldeanlagen. Bei entsprechender Programmierung dient der
RF-Handsender zur Übertragung eines Notrufs an eine Gefahrenmeldezentrale.
Über eine Bedientaste kann ein Steuerungsbefehl für weitere Funktionen an
eine übergeordnete Einbruchmelderzentrale übermittelt werden. Die
verwendete Funktechnologie benutzt ein abhörsicheres Mehrkanalverfahren,
um höchste Übertragungssicherheit zu gewährleisten.
Technische Daten:
Spannungsversorgung: Knopfzelle, CR2032
Lebensdauer der Batterie: typ. 2 Jahre
Reichweite im freien Raum: typ. 150 m
Betriebstemperatur: -10°C bis +55°C
Lagerungstemperatur: -20°C bis +70°C
Abmessungen (B×H×T): 56×49×12 mm

Blindeinheit für 19" -Schaltschrank Einbaumaß, Bauhöhe 6 Höheneinheiten, für MB-Secure

Technische Daten:
19"-Blindplatte: 6HE
Farbe: lichtgrau (ähnlich RAL 7035)

Montageplatte zur individuellen Rückwandmontage in 19-Zoll-Gehäusen für 7 Module und Netz-/Ladeteil.
