Audio-Verbindungsleitung mit einem XLR-Stecker und XLR-Buchse, z.B. zur Anbindung eines externen Audiogeräts an das UIM.

Audio-Verbindungsleitung mit einem XLR-Stecker und XLR-Buchse, z.B. zur Anbindung eines externen Audiogeräts an das UIM.

Vorkonfektioniertes Kabel vom DOM zum 2-Kanal-Leistungsverstärker.

Audiokabel, Stereo-Cinch.

End-of-line-Modul zum Abschluss der Lautsprecherlinien der Sprachalarmierungssysteme VARIODYN® D1 und INTEVIO, um diese normgerecht zu überwachen. Wenn beim VARIODYN® D1 mehr als 20 Lautsprecher pro Linie angeschlossen werden, muss ein EOL-Modul verwendet werden . Das Modul wird am Linienende am letzten Lautsprecher angeschlossen. Unabhängig von der Leistung der angeschlossenen Lautsprecher. Bei dem Sprachalarmsystem INTEVIO muss jede überwachte Lautsprecherlinie mit einem EOL-Modul abgeschlossen werden.

Die digitale Sprechstelle DCS15 dient zum Auswählen von Lautsprecherkreisen sowie zum Absetzen von Sprachdurchsagen und von diversen Gongs bzw. Alarmen. Sie verfügt über 12 frei konfigurierbare Tasten, 13 LED und ein Schwanenhalsmikrofon. Die Sprechstelle wird über ein Standard-Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio-Link) der DOMs (Digitales Output-Modul) angeschlossen. Sowohl alle Audiosignale als auch alle Steuersignale werden digital übertragen. Bis zu vier digitale Sprechstellen können an ein DOM angeschlossen werden. Jede digitale Sprechstelle kann im System gleichzeitig unterschiedliche Sprachdurchschaltungen und Steuersignale erzeugen und empfangen. Eine digitale Sprechstelle kann über ein Cat5-Kabel bis zu 300 m abgesetzt werden. Für den redundanten Betrieb, sind zwei Cat5-Kabel und zwei DAL-Anschlüsse pro Sprechstelle erforderlich. Erweiterung auf eine größere Entfernung bei LWL-Verkabelung möglich – siehe passende LWL Konverter und kann mit bis zu sechs digitalen Tastenmodulen DKM18 erweitert werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LED auf 120 pro Sprechstelle steigern lässt. Die Funktion des Mikrofons in der digitalen Sprechstelle wird permanent akustisch überwacht. Die DCS15 RE stellt weiter einen externen Audioeingang und -ausgang zur Verfügung, die zum Anschluss von Einspielgeräten wie CD-Spielern oder Bandgeräten verwendet werden können.Hinweis: Redundanz bei EN 54-16 und mehr als ein Alarmierungsbereich.

Wie Art.-Nr. 583501.RE, jedoch mit nur einer frei konfigurierbaren Taste, zwei LEDs, einem Mikrofon und einem Lautsprecher. Ein zusätzlicher Audioein-/-ausgang steht bei diesem Gerät nicht zur Verfügung.

Die digitale Feuerwehrsprechstelle DCSF12 dient zum Auswählen von Lautsprecherzonen und zum Absetzen von Sprachdurchsagen sowie von diversen Gongs bzw. Alarmen. Die Sprechstelle wird über ein Standard Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio Link) der DOMs (Digitales Output Modul) angeschlossen. Alle Audio- und Steuersignale werden digital übertragen. Die Sprechstelle verfügt über 12 frei konfigurierbare Tasten, 13 LEDs und ein Handmikrofon mit eingebautem Lautsprecher. An ein DOM können bis zu vier digitale Sprechstellen angeschlossen werden. Dabei kann jede Sprechstelle im System gleichzeitig unterschiedliche Sprachdurchschaltungen und Steuersignale erzeugen und auch empfangen. Eine digitale Sprechstelle kann mit einem Cat5-Kabel bis zu 300 m abgesetzt werden. Für den redundanten Betrieb, sind zwei Cat5-Kabel und zwei DAL-Anschlüsse pro Sprechstelle erforderlich. Erweiterung auf eine größere Entfernung bei LWL-Verkabelung möglich – siehe passende LWL Konverter und kann mit bis zu sechs digitalen Tastenmodulen (DKM18) erweitert werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LEDs auf 120 steigern lässt.Die vom Lautsprecher ausgesendeten nicht hörbaren Überwachungsfrequenzen werden kontinuierlich vom Mikrofon aufgenommen. Ein Ausbleiben führt zur Fehlermeldung.Hinweis: Redundanz bei EN 54-16 Anwendung und mehr als ein Alarmierungsbereich.

Wie Art.-Nr. 583503.RE, jedoch mit einer frei konfigurierbaren Taste, zwei LEDs und einem Handmikrofon mit eingebautem Lautsprecher.

Zugelassen nach EN 54-16
Entspricht und durch die Prüfstelle für Brandschutztechnik PSBT positiv nach der ÖNORM F 3033 getestet, Prüfungsnummer: FT 14/830/03/08 – Lfd.-Nr. 442.03
Fünf frei programmierbare Tasten für die Alarmierung
Eine frei konfigurierbare Taste für Entwarnung
Eine Taste für Rückstellen/Akustik
Drei integrierte LED-Anzeigeelemente (Betrieb, Störung, Besetzt)
Handmikrofon mit Nierencharakteristik und PTT-Sprechtaste
Optionale LWL-Anbindung für Strecken einer größeren Entfernung – siehe LWL Konverter
Sichtfenster und Verschluss nach EN 54-11
Optimal auf die Anforderungen der Feuerwehr zugeschnitten
Abschließbares Metallgehäuse

Allgemeine technische Daten:
Betriebsspannung 24 V DC Mikrofon Handmikrofon, Nierencharakteristik, Push-To-Talk (PTT) Sprechtaste Übertragungsbereich
200 Hz ... 12500 Hz
Lautsprecherleistung 1 W Abtastrate 48 kHz AD/DA-Wandler 24 Bit Stromaufnahme 150 mA Umgebungstemperatur
-5 °C ... 55 °C
Rel. Luftfeuchte
< 93 % (ohne Betauung)
Farbe rot, ähnlich RAL 3000 (Gehäuse) weiß, ähnlich RAL 9002 (Bedienteil) Gewicht
ca. 2 kg
Abmessungen
B: 200 mm H: 300 mm T: 55 mm
Leistungserklärung DoP-20997130701

Digitales Tastenmodul DKM18 mit 18 frei konfigurierbaren Tasten und 18 LEDs. Es können bis zu 6 dieser Tastenmodule DKM18 an eine redundante DCS15 bzw. DCS2 angeschlossen werden. Dadurch sind redundante Sprechstellen mit bis zu 120 Tasten und 120 LEDs möglich. Nur einsetzbar für die Sprechstellen mit dem Zusatz .RE.

Einbausatz für DCS15RE, DCS2RE oder DKM18.

Mikrofon als Ersatzteil für die Sprechstelle DCS plus (583520) für den Fall, dass ein Austausch erforderlich ist.

Die digitale Sprechstelle DCS plus mit dem digitalen Tastenmodul DKM plus dient zum Wählen von Lautsprecherkreisen sowie zum Absetzen von Sprachdurchsagen und von verschiedenen Meldungen bzw. Alarmen. Die Sprechstelle wird über ein Standard- Cat5-Kabel an einen freien DAL-Bus (Digitaler Audio-Link) des DOM (Digitales Output-Modul) angeschlossen. Sowohl alle Audiosignale als auch alle Steuersignale werden digital übertragen. Die Sprechstellen können wahlweise einfach oder redundant* angeschlossen werden. Diese Funktionalität ist über das Programmiertool „Designer" einstellbar. Die digitale Sprechstelle DCS plus ist mit 12 frei konfigurierbaren Tasten und den entsprechenden Anzeige LED’s ausgestattet. Falls die Anzahle der Tasten nicht ausreicht, kann die Sprechstelle mit digitalen Tastenmodulen DKM plus mit jeweils 18 frei konfigurierbaren Tasten erweitert werden. Es können bis zu sechs digitale Tastenmodule DKM plus angeschlossen werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LED auf 120 Stück pro Sprechstelle steigern lässt. Bis zu vier digitale Sprechstellen können an ein DOM angeschlossen werden. Natürlich kann jede digitale Sprechstelle im System gleichzeitig unterschiedliche Sprachdurchsagen und Steuersignale ausgeben und auch empfangen. Eine digitale Sprechstelle kann bis zu 300 m abgesetzt werden (lässt sich auf 20 Kilometer bei LWL-Verkabelung erhöhen) und die Funktion des Mikrofons in der digitalen Sprechstelle wird permanent akustisch überwacht. Die DCS plus stellt weiter einen externen Audioeingang und -Ausgang zur Verfügung, die zum Anschluss von Einspielgeräten wie z.B. CD-Spielern verwendet werden können. Wenn gewünscht kann bei zwei oder mehreren Sprechstellen auch eine Interkomfunktion zwischen den Sprechstellen programmiert werden. Die digitalen Sprechstellen und das digitale Tastenmodul können in die Oberfläche eines Tisches eingebaut werden.

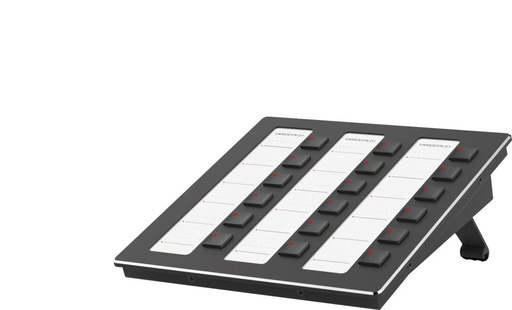

Digitales Tastenmodul DKM plus zu Erweiterung der Sprechstellen DCS plus oder ETCS um zusätzliche Tasten. Pro digitalem Tastenmodul stehen 18 frei konfigurierbaren Tasten zur Verfügung. Es können bis zu sechs digitale Tastenmodule DKM plus an eine Sprechstelle DCS plus angeschlossen werden, wodurch sich die Gesamtzahl verfügbarer Tasten und LED auf 120 Stück pro Sprechstelle steigern lässt. An eine Ethernet Touch Sprechstelle ETCS (583527) können, zusätzlich zur Touch Screen Bedienoberfläche, bis zu drei Tastenmodule DKM plus angeschlossen werden. Hierdurch lässt sich die Gesamtzahl der zusätzlichen elektromechanischen Tasten und LED auf 54 Stück pro ETCS Sprechstelle steigern.

Die Ethernet Touch Sprechstelle (ETCS) verfügt über ein 7’ Touch Display für benutzerfreundliche Anzeigen und Bedienungen. Vier Zweifarb- LEDs signalisieren Statusinformationen inklusive Mikrofonstörungen, Systemstörung und Status der redundanten Übertragungswege. Eine rote Taste mit Abdeckung kann für Gefahrenmeldungen konfiguriert werden. Das Schwanenhalsmikrophon ist austauschbar und wird durch die ETCS überwacht. Der eingebaute Lautsprecher kann zum Vorhören von Audio Meldungen oder zur Intercom Kommunikation mit anderen Sprechstellen genutzt werden. Die ETCS kann redundant im Ethernet Netzwerk angeschlossen werden. Sie wird über einen PoE Adapter oder ein externes Netzteil mit Spannung versorgt. Über die USB Schnittstelle können Audiofiles eingespielt werden. Weiterhin können über einen Audio Ein- und Ausgang Audiogeräte angeschlossen werden wie z.B. CD Player. Falls zusätzliche LED’s oder Tasten erforderlich sind können sie durch Tastenerweiterungsmodule DKM plus zur Verfügung gestellt werden. Die ETCS kann permanent das Mikrophon und die Übertragungswege überwachen. Sie kann auch über das Netzwerk überwacht und konfiguriert werden. Anzeigen in mehreren Sprachen werden unterstützt; die Sprachen können dynamisch gewechselt werden. Es gibt drei Arten von Benutzerberechtigungen, die für jeden Benutzer verschiedene Bedienfunktionen freigeben können. Ansagen oder Audiodateien können mit einer Länge von bis zu 27 Stunden lokal gespeichert und abgespielt werden. Die aktive Ansageliste und die Systemfehlerliste können einfach und komfortabel auf jeder Seite eingesehen werden. Die ETCS unterstützt manuelle sowie vordefinierte Ansagen. Für manuelle Ansagen können nach Auswahl der Ziele bzw. Gruppen vier verschiedene Audioquellen ausgewählt werden: USB-Stick, lokal gespeicherte Audiodateien, Aufnahmen, Netzwerk und Live-Ansagen. Für vordefinierte Ansagen werden nach Aktivierung der Funktion vorab aufgezeichnete Ansagen direkt über die Ziele bzw. Gruppen abgespielt; diese können vorher über das Konfigurationstool eingestellt werden. Die Lautstärke kann während der Ansagen geregelt werden. Zeitgesteuerte Meldungen können über einen internen Kalender programmiert werden.

VoIP- oder ISDN- Übertragungseinrichtung für Geräte mit analogem Hör- und Sprechweg (z.B. Funkbasisstationen, Lautsprecher, Kopfsprechgarnituren, etc.).

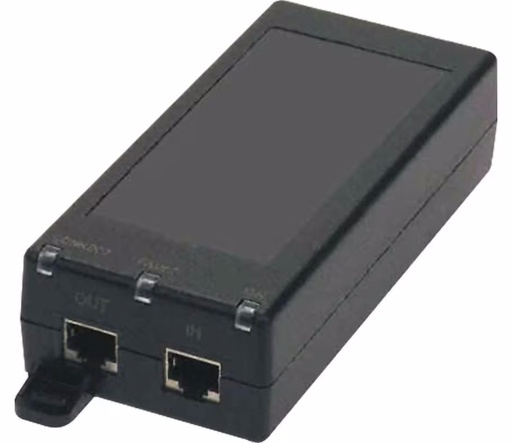

Stromversorgung über das Ethernet-Kabel, wenn kein speisefähiger IP-Switch vorhanden ist. Auch geeignet für die Stromversorgung der ULE-614 bei ungespeister ISDN-Leitung 230 V AC, 16 W inkl. Netzkabel m. Stecker und RJ45- Patchkabel.

Der Alarmtransponder für VARIODYN® D1 stellt jeweils 2 überwachte Relaisausgänge für das VARIODYN® D1 zur Verfügung. Es arbeitet eigenständig, wird vom VARIODYN® D1 angesteuert und meldet im Falle einer Störung der Relaisline diese Meldung an das VARIODYN® D1.Der Transponder wird mit in den Standschrank des VARIODYN® D1 eingebaut. Für die Montage des Alarmtransponders für VARIODYN® D1 steht folgendes Gehäuse optional zur Verfügung: -788603.10 (für Hutschienenmontage im Gehäuse bzw. Standschrank)Die Spannungsversorgung des Alarmtransponders erfolgt über die systeminterne 24 V DC. Der Alarmtransponder wird am DOM und UIM bzw. VARIODYN® D1 Comprio angeschlossen. Pro Relaislinie können bis zu 10 optische Alarmgeber angeschlossen werden. Die optischen Alarmgeber finden Sie im aktuellen Brandmeldetechnik Katalog.
