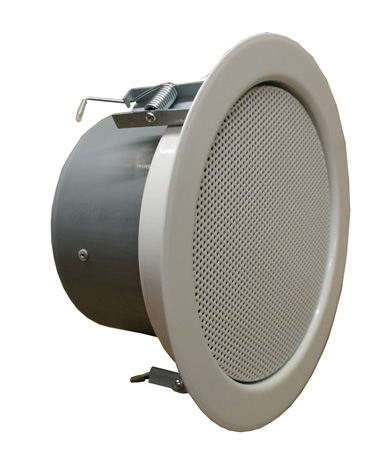

- Feuergeschützt
- Montagefreundliches Schnappfeder/Bajonett-System
- 50-Hz-stabiler Übertrager
- berührungssichere 100-V-Anpassungen
- Feuertopf in EN-5424-Version enthalten
- mit Feuertopf zertifizierte Version
- Zertifikat-Nr: 1293-CPD-0167
Lautsprecher: 10/15W Breitband mit Alu-HF-Kegel
Leistungsaufnahme: 100V 6 - 3 - 1,5W
Übertragungsbereich: 70-18 000 Hz
EN-Empfindlichkeit 1W/4m: 79,5 dB
Schalldruck max 6W/4m: 89,6 dB
Schalldruck 1W/1m max. EASE/Ulysses: 106,8 dB
Schalldruck 6W/1m max. EASE/Ulysses: 112,8 dB
Abstrahl-Winkel H (0,5/1/2/4 kHz): 180°/180°/100°/50°
Abstrahl-Winkel V (0,5/1/2/4 kHz): 180°/180°/100°/50°
Maße: 220 mm × 115 mm mit FT
Deckenausschnitt: 200 mm
Gewicht: ca. 1,5 Kg
Farbe: weiss

EN5424-zertifizierter 15-Watt-High Quality ABS/V2A Druckkammer-Lautsprecher
- V2A Befestigungsbügel & Schrauben
- wetterfest & staubfest IP56
- Witterungsbeständiges, kratzunempfindliches ABS-Gehäuse
- Drei 100-Volt-Abgriffe über Dreh-Schlitzschalter, Kabel & Dose
- Spezial DIN 912-ISO 4762 Schrauben
Zertifikat-Nr.: 1293-CPD-0247
TECHNISCHE DATEN:
Nennleistung: 15-Watt
Abgriffe 100-V: 15-7,5-3,75W
Übertragungsbereich: 280-10 000 Hz
EN-Empfindlichkeit 1W/4M: 83 dB
Schalldruck max 15W/4M: 102 dB
Schalldruck 1W/1M max. EASE/Ulysses: 111 dB (2 KHz)
Schalldruck 15W/1M max. EASE/Ulysses: 122,8 dB (2 KHz)
Abstrahl-Winkel H (0,5/1/2/4KHz): 180°/100°/40°/20°
Abstrahl-Winkel V (0,5/1/2/4KHz): 180°/100°/40°/20°
EN-Schutzgrad: EN-TYP-B, wetterfest für Außenbereich zertifiziert
Maße: 205 mm x 275 mm
Gewicht: 2 Kg
Farbe: lichtgrau

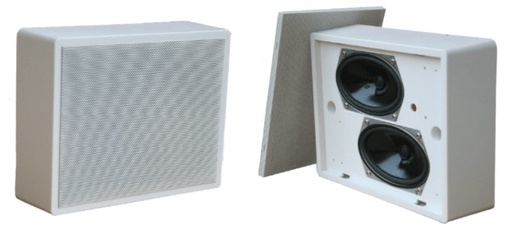

ZWEI UNABHÄNGIGE 100-VOLT ÜBERTRAGER
SEHR SCHNELLE MONTAGE DURCH SCHNAPP-GITTER
ERMÖGLICHT VERSORGUNG DES LAUTSPRECHERS ÜBER 2 GETRENNTE ZULEITUNGEN
BEI AUSFALL EINER LINIE FORTLAUFENDE FUNKTION DES ZWEITEN SYSTEMS
WLA-AB-EN-5424-ZERTIFIZIERTE VERSION:
ZERTIFIKAT-NR: 1293-CPD-0230
- Lautsprecher: 2 x 15W / 120 x 70-mm
- Leistungsaufnahme: 100V-6-3-1.5W
- Übertragungsbereich: 80-20 000 Hz
- EN-Empfindlichkeit 1W/4M: 74,50 dB (single), 80,50 dB (double)
- Schalldruck max 6W/4M: 82,14 dB (single), 88,14 dB (double)
- Schalldruck 1W/1M max. EASE/Ulysses: 96 dB (2,5 KHz)
- Schalldruck 6W/1M max. EASE/Ulysses: 103 dB (2,5 KHz)
- Abstrahl-Winkel H (0,5/1/2/4KHz): 130°/ 98°/ 95°/65° (single)
- Abstrahl-Winkel V (0,5/1/2/4KHz): 130°/119°/105°/70° (single)
- B x H x T [mm]: 198 x 247 x 77
- Gewicht [kg]: 1,40
- Material: ABS / Metall-Gitter
- Farbe: ähnlich RAL 9010

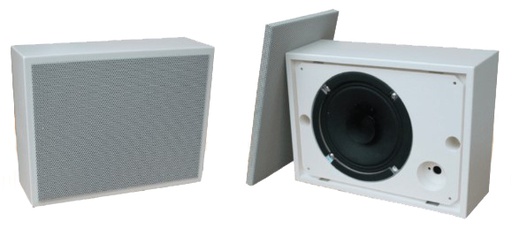

SEHR SCHNELLE MONTAGE DURCH SCHNAPP-GITTER
NUR NOCH 2 BOHRUNGEN FÜR DEN GESAMTEN LAUTSPRECHER
SCHWER ENTFLAMMBARES/SCHLAGFESTES ABS-GEHÄUSE V2 / HB75
50-HZ-STABILER ÜBERTRAGER
BERÜHRUNGSSICHERE 100-V-ANPASSUNGEN
WLA-EN-5424-ZERTIFIZIERTE VERSION:
ZERTIFIKAT-NR: 1293-CPD-0166
- Lautsprecher: 6W/120mm-Breitband
- Leistungsaufnahme: 100V-6-3-1.5W
- Übertragungsbereich: 80-15 000 Hz
- EN-Empfindlichkeit 1W/4M: 78 dB
- Schalldruck max 6W/4M: 86,4 dB
- Schalldruck 1W/1M max. EASE/Ulysses: 97 dB (1,5 KHz)
- Schalldruck 6W/1M max. EASE/Ulysses: 105 dB (1,5 KHz)
- Abstrahl-Winkel H (0,5/1/2/4KHz): 180°/170°/100°/90°
- Abstrahl-Winkel V (0,5/1/2/4KHz): 180°/170°/100°/90°
- B x H x T [mm]: 170 x 230 x 80
- Gewicht [kg]: 1,2
- Farbe: weiß

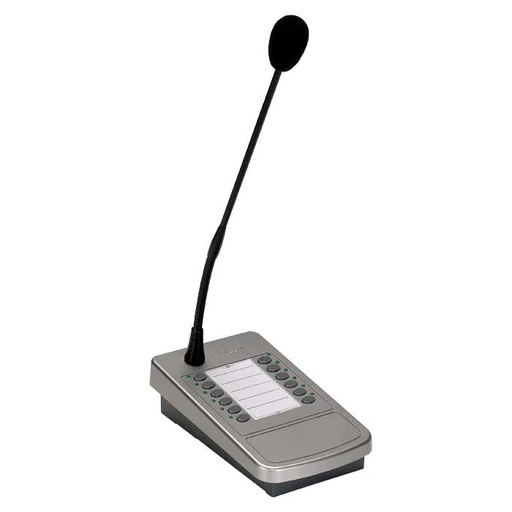

für SASKIA 5416
Anschluss: RJ45

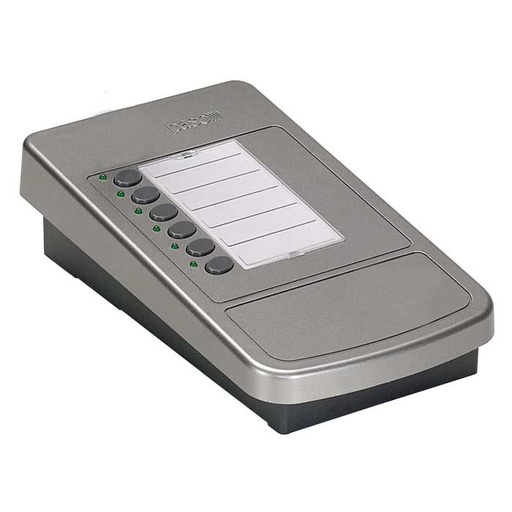

Erweiterung für Mikrofontischsprechstellen PMB1xx-G mit Tasten für 12 Rufkreise und Taste für Sammelruf. Es können 2 Erweiterungen an einer mikrofontischsprechstelle betrieben werden
- Anzahl der Zonen: 12
- Maximale Stromaufnahme: 20 mA
- Gewicht: 0,7 kg

Notfall-Sprechstelle
- Senden von Emergency-Nachrichten im Live-Modus
- Senden von bespielten Evakuierung / Warnmeldungen
- LEDs zur Visualisierung von Störungen / Ausfälle
- Broadcast-Anrufe
- AUX-Funktion zum Aufruf vorkonfigurierter Nachrichten des PA8506-V system
wahlweise mit Schwanenhalsmikrofon (MC132) oder Handmikro (M132) zu betreiben.
- Spannungsversorgung: 24 Vdc
- Maximale Stromaufnahme @24Vdc: 60 mA
- Typischer Ausgangspegel: 300 mV
- Verzerrung: < 1%
- S/N ratio: > 60 dB
- S/N ratio (“A”): > 65 dB A
- Übertragungsbereich: 130 ÷ 19.000 Hz
- Low Cut Filter: -3 dB / 380 Hz
- Dimensionen (B x H x T): 140 x 80 x 200 mm
- Gewicht: 0,77 k

mit push to Talk Taste P.T.T.
Spiralkabel und passenden Verbindungsstecker für die Sprechstellen PMB132
Gewicht ca. 0,5 kg
None

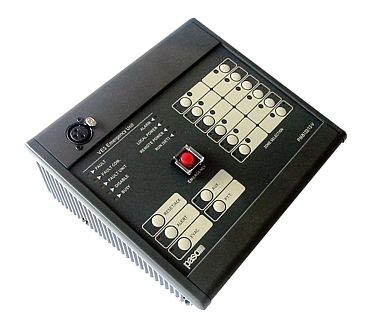

Notfall-Sprechstelle
- Senden von Emergency-Nachrichten im Live-Modus
- Senden von bespielten Evakuierung / Warnmeldungen
- LEDs zur Visualisierung von Störungen / Ausfälle
- Broadcast-Anrufe
- Zonenauswahl (bis zu 12)
- AUX-Funktion zum Aufruf vorkonfigurierter Nachrichten
wahlweise mit Schwanenhalsmikrofon (MC132) oder Handmikro (M132) zu betreiben.
Rufzonen: 12 (24 Kreise)
Spannungsversorgung: 24 Vdc
Maximale Stromaufnahme @24Vdc: 130 mA
Typischer Ausgangspegel: 300 mV
Verzerrung: < 1%
S/N ratio: > 60 dB
S/N ratio (“A”): > 65 dB A
Übertragungsbereich: 130 ÷ 19.000 Hz
Low Cut Filter: -3 dB / 380 Hz
Dimensionen (B x H x T): 230 x 80 x 200 mm
Gewicht: 1,55 kg

Länge ca. 400 mm
Gewicht ca 0,4 kg
None

Anschlußdose für Sprechstelle MTP200

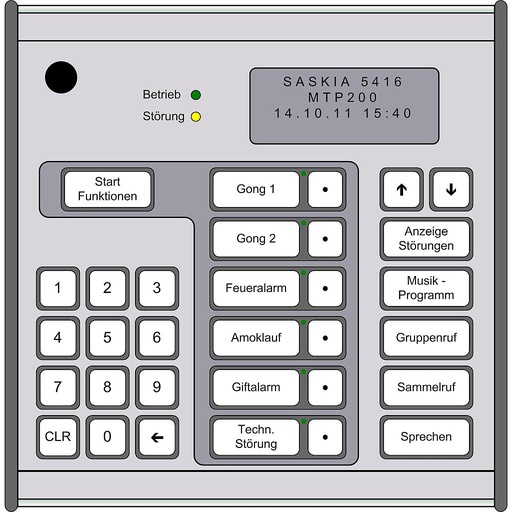

Tischsprechstelle mit zahlreichen Ruf- und Schaltfunktionen mittels übersichtlich strukturierter Folientastatur sowie Anzeige-Display.
Einzel-Anwahl von bis zu 256 A/B- Lautsprecherkreisen über 10er-Tastatur.
Anwahl von Gruppenrufen (50) sowie Sammelruf.
Zuweisung des Audiomaterials an ausgewählte Bereiche durch Musikprogramm-Taste.
Zusätzliche 6 frei programmierbare und beschriftbare Funktionstasten mit kombinierter Starttaste zum Auslösen unterschiedlichster Nutzer-Funktionen (z.B. Alarme).
Wahlweise optische und akustische Anzeige von Sammelstörungen der SAZ sowie Auslesen der Einzelstörungen.
Maße: 164×164×55mm
Anschluss: RJ45

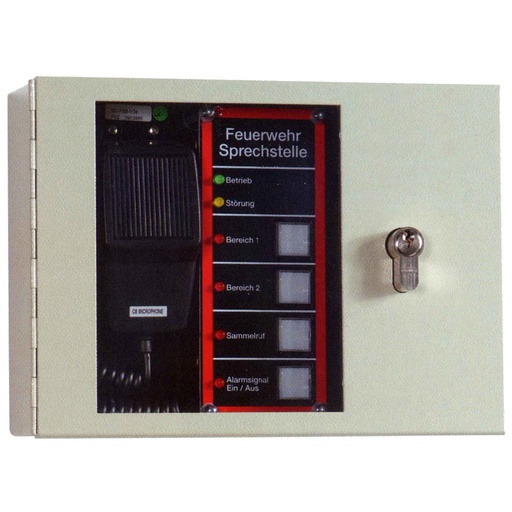

Feuerwehrsprechstelle

Mikrofontischsprechstelle mit Tasten für Rufkreise 12, Taste für Sammelruf, Taste für P.T.T. sowie Taste mit Lock-Funktion.
- Mikrofontyp: electret
- Anzahl der Zonen: 12
- Speisung: 18÷36 Vdc
- Maximale Stromaufnahme: 22 mA
- Frequenzgang: 100÷14000 Hz
- Sprachfilter: - 10 dB
- Audioausgangsstufe: 2,2 V max -
- Dynamikbegrenzer: ja
- Gewicht: 0,7 kg

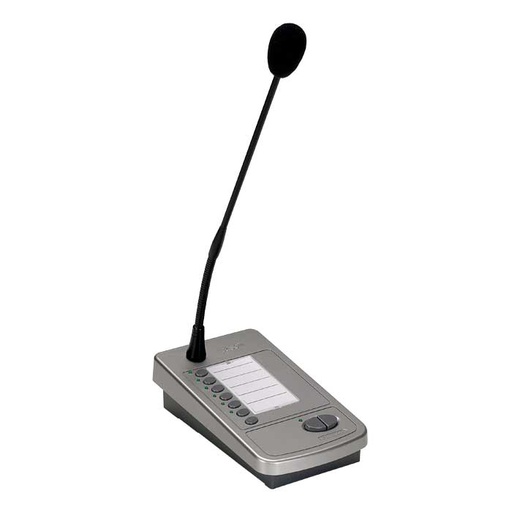

Mikrofontischsprechstelle mit Tasten für Rufkreise 6, Taste für Sammelruf, Taste für P.T.T. sowie Taste mit Lock-Funktion
- Mikrofontyp: electret
- Anzahl der Zonen: 6
- Speisung: 18÷36 Vdc
- Maximale Stromaufnahme: 16 mA
- Frequenzgang: 100÷14000 Hz
- Sprachfilter: - 10 dB
- Audioausgangsstufe: 2,2 V max -
- Dynamikbegrenzer: ja
- Gewicht: 0,6 kg

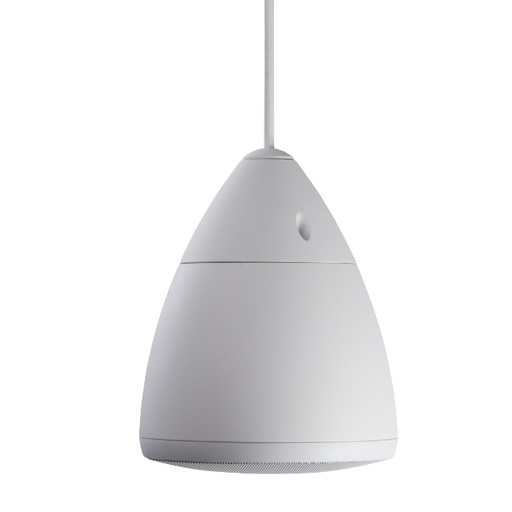

Der 20W starke Lautsprecher ist mit einem 100mm 2-Wege-Bassreflex-System ausgestattet und bietet wuchtigen Klang bei breiter und homogener Abstrahlung. Der DL-H verfügt über einen 100V-Übertrager mit 4 Leistungsanpassungen, diese können einfach per Drehschalter an der Oberseite der Kugel eingestellt werden. Der niederohmige Betrieb ist ebenfalls möglich.

Das schlagzähe, UV-beständige ABS-Kunststoffgehäuse in RAL 9016 garantiert nachhaltige Stabilität. Für zusätzliche Betriebssicherheit sorgen die 2-polige-Keramikklemme, eine Thermosicherung, eine im Baldachin integrierte PG-Verschraubung, sowie die Feuchtigkeitsimprägnierung des Lautsprecher-Chassis.

Der Lautsprecher ist mit der Schutzklasse IP65 gegen die Risiken von Umwelteinflüssen gesichert. Der Anschluss erfolgt über ein 2-adriges, 4,5m langes Kabel. Schnelle und unkomplizierte Montage per Befestigungshaken und Baldachin.

Der Lautsprecher verfügt ebenfalls über die Konformität zu dem British Standard BS 5839, Teil 8.

Nennbelastbarkeit 20 / 10 / 5 / 2.5 (8)W
Impedanz (100V) 500 / 1000 / 2000 / 4000 / 8 ohm
Information Übertragungsbereich 80 -20.000 Hz
Information Frequenzgang 70 - 22.000 Hz
Information Schalldruckpegel 1W/1m, peak 89,0 dB
Information Schalldruckpegel 1W/4m, peak 77,0 dB
Information Schalldruckpegel Pmax/4m, peak 90,0 dB
Schalldruckpegel IEC268-5, 1W/1m 92,0 dB
Schalldruckpegel EN54-24, Pmax/4m 84,1 dB
Information Empfindlichkeit EN 54-24, 1W/4m 71,9 dB
Öffnungswinkel -6dB, 500Hz h/v 360° / 360°
Öffnungswinkel -6dB, 1KHz h/v 160° / 160°
Öffnungswinkel -6dB, 2KHz h/v 102° / 102°
Öffnungswinkel -6dB, 4KHz h/v 86° / 86°
Anschluss 2-polige Keramikklemme
Klemmen Durchmesser 3,2 mm
Maximale Kabeldurchführung 8 mm²
Temperaturfestigkeit -10 / +55 C°
Maße 189,4 × 231 mm
IP Schutzklasse IP65
Gewicht (netto) 2,02 kg
Farbe RAL 9016
Befestigung Befestigungshaken
Zertifizierungsnummer 1438-CPR-0766
CE Jahr 20

Der Wandaufbaulautsprecher bietet einen breiten Frequenzbereich und einen hohen Schalldruckpegel für eine genaue und verständliche Übertragung der Evakuierungsmeldungen inklusive herausragender Klangwiedergabe. Er ist ideal für eine gleichmäßige Schallverteilung in öffentlichen und gewerblichen Gebäuden. Das weiße Design und die geringe Aufbauhöhe lassen sich optimal, z. B. in Hotels, Schulen, Konferenzräumen, Kinos, Freizeitparks, Fabriken und Messehallen integrieren. Dieser Wandaufbaulautsprecher entspricht den Normen BS 5859-8 und ist nach der EN 54-24 zertifiziert.

Zur zusätzlichen Befestigung von zwei übereinander liegenden Endverstärkern.

Die Leistungsverstärker verfügen über zwei unabhängige Verstärkerkanäle
und sind kompatibel zum VARIODYN® D1 System.
Die Leistungsverstärker werden von den VARIODYN® D1 Steuereinheiten
DOM 4-8 oder DOM 4-24 gesteuert und überwacht.NF-/Steuereingang.

- Konform mit den Normen IEC BS EN 60268-3, 55013 und 55020
- Klasse D Doppelverstärker mit hohem Wirkungsgrad
- Selbstüberwachung und Selbsttest durch Mikrocontroller
- Geschützt gegen Überlast und Kurzschluss
- Geschützt gegen Überhitzung
- Kühlung durch geregelten Lüfter
- Überwachung durch VARIODYN® D1 DOM
- 24 V DC Notstromversorgung

Dimensionen: B: 482 mm H: 89 mm T: 402 mm (2 HE 19")
Gewicht (kg): 16.5kg
Nennspannung (V AC): 230V AC
Übertragungsbereich: 50 Hz ... 22000 Hz

Die Leistungsverstärker verfügen über zwei unabhängige Verstärkerkanäle und sind kompatibel zum VARIODYN® D1 System. Die Leistungsverstärker werden von den VARIODYN® D1 Steuereinheiten DOM 4-8 oder DOM 4-24 gesteuert und überwacht. Die beiden NF-Eingänge und der Steuereingang werden mit dem Kabel (Art.-Nr. 583491) an das VARIODYN® D1 Modul DOM angeschlossen. An der Steckleiste „OUTPUT 100 V“ stehen die symmetrischen erdfreien 100 V Ausgänge zur Verfügung. Die 100 V Ausgänge zweier Doppelverstärker werden mit dem Kabel (Art.-Nr. 583477.21) an das VARIODYN® D1 Modul DOM angeschlossen. Erreicht ein Kühlkörper eine kritische Temperatur, wird für diesen Kanal die Last per Relais abgekoppelt und nach Erreichen einer sicheren Temperatur wieder zugeschaltet. An der Rückseite des Verstärkers befindet sich ein Europa-Kaltgerätestecker für Netzanschluss sowie eine Netzsicherung. Ein Netzkabel wird mitgeliefert. Die Endstufe darf nur über eine dreiadrige Netzzuleitung mit Schutzleiter betrieben werden. Die 24 V DC Notstromversorgung wird an den hierfür vorgesehenen 2-poligen Stecker angeschlossen.
