Der Brandmeldeadapter XBT 1 ermöglicht das normkonforme Anschließen von Brandmeldeanlagen nach EN 54-21, VdS 2463 sowie VDE 0833:1992. Als Anschlusstechnik werden abziehbare Schraubklemmen verwendet.

Betriebsspannung: über Basisgruppe (Typische Stromaufnahme 12 mA bei 12V)
Rel. Luftfeuchte: < 95 %
Gewicht: ca. 60 g
Abmessungen: B: 118 mm H: 58 mm T: 12 mm
Zulassung: VdS 2465(-1)

Antenne mit SMA-Anschluss (geeignet für LTE / UMTS / GPRS / GSM)
Magnet-Haftantenne mit 2,5 m Anschlusskabel (SMA)

Anschlusskabel (SMA) zur richtlinienkonformen Wandmontage gemäß VdS 2311 (Planung und Einbau). Geeignet für LTE / UMTS / GPRS / GSM

Auf den IQ8Wireless Funksockel wird der jeweilige Brandmelder aufgesetzt. Der Funksockel ermöglicht die Anbindung der IQ8Quad-Melder TM, TD, O, O2T und OTG über eine Funkstrecke an den esserbus®/esserbus®-PLus und integriert sie via Funkkoppler oder -gateway in das Brandmeldesystem. Es können maximal 32 Funksockel pro Funkkoppler bzw. 10 pro Funkgateway zugeordnet werden.

VdS-Anerkennung: G206091

Funksockel geeignet für:
-Thermomaximal-Melder (802171, 802177)
- Thermodifferential-Melder (802271, 803271)
- Optischer Rauchmelder (802371, 803371)
- O²T Multisensor-Melder (802374, 803374)
- OTG Multisensor-Melder (802473)

Funksockel Eigenschaften:
- Einzelidentifizierung des Melders an der Zentrale
- Regelmäßige Überprüfung des Melders auf Funktionalität
- Alarm- und Betriebsanzeige am Melder
- Alarm- und Störungsweiterleitung gemäß EN 54-2
- Einfacher Meldertausch bzw. Batterietausch mit Hilfe des Melderentnahmewerkzeugs
- Störungsmeldung bei Entfernung des montierten Funksockels und des eingesetzten Melders
- Ständige Überwachung der Batteriespannung

Inkl. 4 x 3,6-V-Lithium-Batterien (Art.-Nr. 805597)

Dieses Funkgateway ist speziell für die komfortable und zeitsparende Erweiterung eines bestehenden Brandmeldesystems IQ8Control/FlexES Control konzipiert. Durch das Herausnehmen eines bereits auf dem Ring installierten Melders und das Einsetzen des Funkgateways auf den Standard IQ8 Meldersockel, lassen sich bis zu 10 weitere mit Funksockel ausgerüstete Brandmelder oder 10 adressierbare Handmelder in ein bestehendes System einbringen. Über das universelle Funkinterface können pro Funkgateway bis zu 10 Komponenten mit Alarmgeberfunktion, Alarmgeber IQ8Alarm bzw. Brandmelder IQ8Quad mit integriertem Alarmgeber eingebunden werden. Dies erfolgt ohne erneute Kabelverlegung. Abhängig von den Umgebungsbedingungen sind Reichweiten von bis zu 200 m für die Funkstrecke möglich. Das Funkgateway muss grundsätzlich mit einem IQ8Quad-Melder betrieben werden. Es integriert über den Funksockel oder das Funkinterface die intelligenten IQ8-Funkkomponenten in den esserbus® oder esserbus®-PLus, die damit zu vollständigen einzeladressierbaren Ringbusteilnehmern werden.
Es können bis zu 9 Funkgateways auf einem Ringbus betrieben werden. Jedes Funkgateway verringert die max. Anzahl von esserbus®-Teilnehmern um 12 Stück.

VdS-Anerkennung: G205112

- Funkgateway einsetzbar zwischen installiertem Meldersockel und IQ8Quad-Melder. Keine zusätzliche Verkabelung notwendig
- Geeignet für alle IQ8Quad-Melder ohne Alarmgeber
- Kommunikation mit bis zu 10 Funkteilnehmern
- max. 10 Funksockel
- max. 10 Funkinterface mit IQ8MCP-Handmeldern
- max. 10 Steuergruppen für Funkinterface mit Alarmgebern IQ8Quad/IQ8Alarm
- Alle Funkteilnehmer werden als einzeln adressierbare Teilnehmer in den esserbus®/esserbus®-PLus integriert
- Die Funkteilnehmer können in bis zu 10 Meldergruppen zugeordnet werden
- Bis zu 9 Funkgateways pro Ringleitung
- Alarm- und Störungsweiterleitung gemäß EN 54-2
- Einfacher Meldertausch bzw. Batterietausch mit Hilfe des Melderentnahmewerkzeugs
- Störungsmeldung bei Entfernung des Gateways und des eingesetzten Melders
- Ständige Überwachung der Batteriespannung

Der Funkkoppler ist für die Wandmontage ausgelegt. Er kommuniziert mit bis zu 32 anderen Funkteilnehmern. Dies können Funksockel mit unterschiedlichen Typen von intelligenten automatischen Brandmeldern oder Funkinterface mit Handmeldern bzw. Alarmgebern der IQ8-Familie sein. Der Funkkoppler integriert beim System IQ8Control/FlexES Control über den Funksockel bzw. Funkinterface die intelligenten automatischen Melder (mit und ohne Alarmgeber), Handmelder und Alarmgeber IQ8Alarm in den esserbus®/esserbus®-PLus. Diese werden somit zu Teilnehmern des Ringbusses mit Einzeladressierung. Es können bis zu 10 Funkkoppler auf einem Ringbus betrieben werden. Der Funkkoppler kann auf dem Ringbus sowie auf einer konventionellen Meldergruppe aufgeschaltet oder als Stand-alone-Gerät betrieben werden. Potentialfreie Ausgänge für Sammelstörung und Sammelfeuer stehen zur Verfügung.
Bei dem Brandmeldesystem 8000 sowie bei Systemen der Grenzwertmeldetechnik muss der Koppler mit Hilfe der potenzialfreien Relais angeschaltet werden. Der Funkkoppler benötigt zum Betrieb eine externe Spannungsversorgung.

VdS-Anerkennung: G 205113

- Kommunikation mit bis zu 32 Funkteilnehmern
- max. 32 Funksockel
- max. 10 Funkinterface mit IQ8MCP-Handmeldern
- max. 10 Steuergruppen für Funkinterface mit Alarmgebern IQ8Quad/IQ8Alarm
- Alle Funkteilnehmer werden als einzeln adressierbare Teilnehmer in den esserbus® integriert
- Die Funkteilnehmer können in bis zu 32 Meldergruppen zugeordnet werden Alarm- und Störungsweiterleitung gemäß EN 54-2
- Aufschaltung auf den esserbus®/esserbus®-PLus sowie an eine konventionelle Meldergruppe möglich
- Stand-alone-Betrieb möglich
- Potentialfreie Ausgänge für Sammelstörung und Sammelfeuer

Das Funkinterface ermöglicht die Anbindung der IQ8-Handmelder in der kleinen und großen Bauform sowie aller automatischen Brandmelder und Alarmgeber aus dem IQ8-Portfolio über eine Funkstrecke an den esserbus®/esserbus®-PLus.
Das Funkinterface integriert über den Funkkoppler oder das Funkgateway die intelligenten IQ8-Komponenten in den esserbus®/esserbus®-PLus. Diese werden damit zu vollwertigen einzeladressierbaren Ringbus-Teilnehmern.

VdS-Anerkennung: G 206092

Funk-Interface geeignet für:
- IQ8-Handmelder-Elektronikmodule, große Bauform (Art.-Nr. 804905/804906)
- IQ8-Handmelder komplett, kleine Bauform (Art.-Nr. 804971)
- IQ8-Handmelder-Elektronikmodul, kleine Bauform (Art.-Nr. 804955), nur mit
- Montagerahmen (Art.-Nr. 704967)
- IQ8Quad-Melder (mit und ohne Alarmgeber)
- Alarmgeber IQ8Alarm (Art.-Nr. 8073xx, 8072xx)

Funk-Interface-Eigenschaften:
- Einzelidentifizierung der IQ8-Komponenten an der BMZ
- Regelmäßige Überprüfung der IQ8-Komponenten auf Funktionalität
- Störungsmeldung bei der Entfernung der IQ8-Komponenten an der BMZ
- Betriebsanzeige am IQ8-Handmelder und IQ8Quad-Melder
- Alarm- und Störungsweiterleitung gem. EN 54-2
- Einfacher Melder- und Batterieaustausch über beiliegenden multifunktionalen Schlüssel
- Abgesetzter Betrieb der IQ8-Komponenten über 2-adrige Leitung (max. 3 Meter) möglich
- Kontinuierliche Überwachung des Batteriezustands
- Frühzeitige Batteriewechselanzeige an der BMZ

Das Funkinterface ermöglicht die Anbindung der IQ8-Handmelder in der kleinen und großen Bauform sowie aller automatischen Brandmelder und Alarmgeber aus dem IQ8-Portfolio über eine Funkstrecke an den esserbus®/esserbus®-PLus.
Das Funkinterface integriert über den Funkkoppler oder das Funkgateway die intelligenten IQ8-Komponenten in den esserbus®/esserbus®-PLus. Diese werden damit zu vollwertigen einzeladressierbaren Ringbus-Teilnehmern.

Der Montagerahmen dient zur Befestigung der Alarmgeber IQ8Alarm auf dem IQ8Wireless Funk-Interface 805601.10/805602.10.
Abmessungen: B: 133 mm H: 133 mm T: 21 mm

Der Montagerahmen dient zur Befestigung der IQ8Quad-Brandmelder mit oder ohne integriertem Alarmgeber auf dem IQ8Wireless-Funkinterface 805602.10.
Abmessungen: B: 133 mm H: 133 mm T: 21 mm

Handfeuermelder gem. EN 54-11 mit Gruppentrenner zum Einsatz im esserbus® und esserbus®-PLus mit Softadresskodierung zur manuellen Auslösung eines Brandalarms bzw. einer Gefahrenmeldung, als Melder zur Anwendung im Freien oder in feuchten Räumen.
VdS-Anerkennung: G 209190

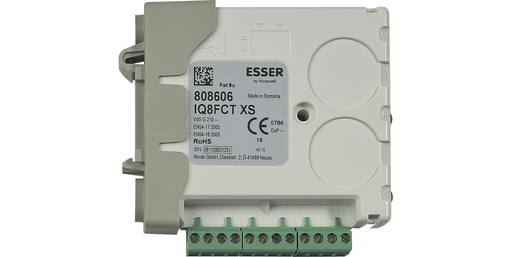

Der IQ8FCT XS kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden. (*) Der Koppler IQ8FCT XS wird auf der esserbus® / esserbus®-PLus Ringleitung der Brandmeldesysteme FlexES Control, IQ8Control und Compact angeschlossen. Der IQ8FCT XS verfügt über integrierten Leitungstrenner, Kontakteingang, potentialfreien Relaisausgang und Anschluss für Melderparallelanzeige. Es is keine separate Spannungsversorgung nötig. In der FCT Funktionalität kann z.B. eine Brandschutzeinrichtung an den Relaiskontakt des IQ8FCT XS angeschlossen und angesteuert werden. Über den Kontakteingang können die Endpositionen z.B. einer Brandschutzklappe unter Berücksichtigung der programmierten Laufzeit überwacht werden. In der TAL Funktionalität kann ein externer Schaltkontakt an den Eingang des IQ8FCT XS angeschaltet und überwacht werden. Bei der Aktivierung des Schaltkontaktes werden Adresse und programmierter Zusatztext des IQ8FCT XS angezeigt. Zur Überwachung des Kontaktes können das Alarm- und Überwachungsmodul (Art.-Nr. 804870) oder eine ext. Widerstandskombination eingesetzt werden. Max. Leitungslänge bis zum Kontakt beträgt 500 Meter. Zur externen Anzeige des Auslösezustandes kann eine Melderparallelanzeige (Art.-Nr. 781804, 781814 oder 801824) angeschaltet werden (max. Leitungslänge 100 m). Die Montage kann im Zentralen- oder Verteilergehäuse auf Hutschiene erfolgen oder im optionalen Aufputzgehäuse (siehe Zubehör).
(*) Zur Ansteuerung von Brandschutzeinrichtungen sind die lokalen und regionalen Anforderungen / Vorschriften zu beachten.

VdS-Anerkennung: G 209138

Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung. Mit der 12-fach-Relaisbaugruppe besteht die Möglichkeit, die Anzahl der Ausgänge pro Zentrale zu erweitern. Er kann je nach Zentrale integriert werden oder mit Brandmeldern gemischt betrieben werden. Auf einem Ring sind max. 32 esserbus®-Koppler anschließbar. Der esserbus®-Koppler kann optional, durch Aufstecken einer Zusatz-Trennerplatine 788612, erweitert werden. Spannungsversorgung des esserbus®-Kopplers: über die multifunktionale Primärleitung. Der esserbus®-Koppler kann mit einer externen Schaltspannung von 12 V DC oder 24 V DC für die Relais K1 bis K12 beschaltet werden. Die externe Spannungsversorgung des Kopplers kann in den Kundendaten in der Betriebsart überwacht und programmiert werden. In der Betriebsart „potenzialfrei“ ist keine externe Schaltspannung der Relais erforderlich. Es sind 11 Relais frei programmierbar, das 12. Relais ist als Schließkontakt ausgeführt. Die maximale Leitungslänge vom Koppler zum externen Gerät beträgt bis zu 1.000 m.

VdS-Anerkennung: G 206044

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 32 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe

Der esserbus®-Koppler arbeitet als Busteilnehmer auf der multifunktionalen Primärleitung. Auf dieser esserbus®-Koppler-Baugruppe befinden sich 32 Ausgänge zur direkten LED-Ansteuerung (z. B. Tableau). Pro Ausgang ist eine Klemme auf der Anschalttechnik vorgesehen. Die Ausgänge können plus- oder minusschaltend verwendet werden (durch Programmierung). Auf einem Ring sind max. 32 esserbus®-Koppler anschließbar. Durch Aufstecken der Zusatz-Trennerplatine 788612 kann diese Baugruppe erweitert werden. Der esserbus®-Koppler benötigt eine externe Spannungsversorgung.
Die externe Spannungsversorgung des Kopplers kann in der Betriebsart überwacht und programmiert werden. Die maximale Leitungslänge vom Koppler zum externen Gerät beträgt bis zu 100 m.

VdS-Anerkennung: G 206044

- Belegung von nur einer Adresse pro Koppler
- Max. 100 Koppler pro Zentrale
- Max. 32 Koppler je Ringleitung
- Max. 32 Koppler pro Meldergruppe

esserbus®-Koppler-Standard-Schnittstelle (SST) zur Anschaltung von Löschanlagen an die Brandmeldeanlage. An den esserbus®-Koppler kann eine externe Spannungsversorgung von 12 V DC oder 24 V DC angeschlossen werden. Für den 12-V-DC-Betrieb ist der Spannungskonverter (Art.-Nr. 781336) erforderlich. Die externe Spannungsversorgung kann überwacht werden.

VdS-Anerkennung: G 206042

Der IQ8FCT LP kann als FCT (fire control transponder) zur Steuerung und Überwachung von Brandschutzeinrichtungen wie Brandschutzklappen sowie als Technischer Alarmbaustein (TAL) zur Überwachung eines externen Schaltkontaktes eingesetzt werden.

Der Koppler dient der Anbindung von max. 2 Industriemeldern der Produktfamilie UniVario. Diese Melder werden direkt über die 9 V DC Gruppeneingangsspannung mit Energie versorgt. Zur normenkonformen Überwachung ist im Meldersockel des UniVario Melders jeweils ein Abschlusselement EOL-UV anzuschließen. Der Koppler benötigt eine externe Spannungsversorgung. Zusätzlich stehen zwei wahlweise überwachte Relaisausgänge zur Verfügung.

VdS-Anerkennung: G 210020

Zum Anschluss von Sondermeldern und zugehörigen Rücksetzfunktionen mit Auswertung von Voralarm, Störung und Alarm. Der Koppler kann an die unterschiedlichen Rücksetzverhalten der angeschlossenen Sondermelder angepasst werden. Die Ein- und Ausgänge des Kopplers können so miteinander verknüpft werden, dass das Einschalten bzw. Rücksetzen eines Meldeeingangs zur kurzzeitigen Aktivierung des Reset-Eingangs des Sondermelders führt. Um verschiedene Sondermelder zu unterstützen, können die Eingänge des Kopplers mit einer Unterdrückungszeit bis zu 255 Sekunden bei Reset programmiert werden.

- Belegung von nur einer Adresse pro Koppler
- 4 Meldergruppeneingänge
- Konventionelle Anbindung von Sonder-Brandmeldern
- Leitungsüberwachung gem. EN 54-13 möglich
- Integrierter Dual-Highspeed-Isolator
- 2 programmierbare Relaisausgänge zur Rücksetzung des Sondermelders mit flexiblen Rücksetzzeiten
- max. 100 esserbus®-Koppler pro Brandmelderzentrale

- max. 31 esserbus®-Koppler pro Ringleitung
- max. 127 Meldergruppen pro Ringleitung
- max. 1 Sondermelder pro esserbus®-Koppler Sondermelder

Der IQ8FCT (graues Gehäuse) stellt wie der IQ8TAL (blaues Gehäuse) einen esserbus®-Koppler mit einem Kontakteingang und einem potenzialfreien Relaisausgang dar. Zur Ansteuerung und Überwachung von Brandfallsteuerungen, beispielsweise Brandschutzklappen. Über programmierbare Laufzeitüberwachung wird das zeitlich ordnungsgemäße Schließen von Brandschutzklappen erkannt und an die Brandmelderzentrale übertragen.

VdS-Anerkennung: G 209138

- Programmierbare Impulssteuerung des Relaisausgangs
- Programmierbare Laufzeitüberwachung bei Ansteuerungen von Brandschutzklappen
- Programmierbarer Relaisausgang NO/NC
- Programmierbare Impulslänge der Relaisansteuerung (für zeitbegrenzte Ansteuerungen)
- Rückmeldeeingang zur Überwachung von Brandfallsteuerungen
- max. 127 IQ8FCT pro Ringleitung möglich
