Hardware FlexES Control FX18 im Grundausbau, mit Softwareunterstützung für 10 Ringe.

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil

- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

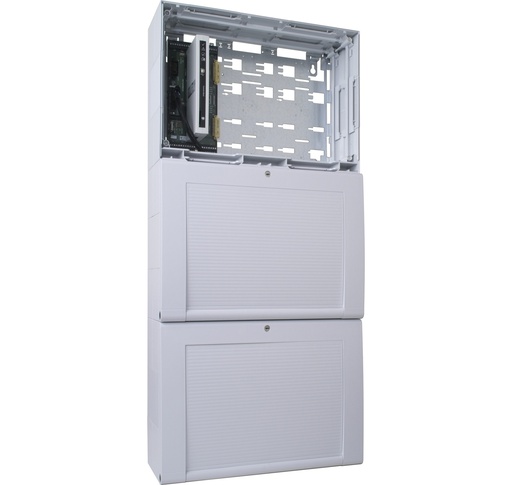

Hardware FlexES Control FX18 im Grundausbau, mit Softwareunterstützung für 18 Ringe.

- Kombinierbare Ring-/Stichleitungstechnik mit dezentraler Intelligenz
- Frei konfigurierbare Funktionalität der eingesetzten Module
- Erhöhte Verfügbarkeit durch Notredundanzfunktion der Ringmodule
- Integrale Notredundanz für Überwachungsflächen bis 48.000 m² oder mehr als 512 Brandmelder
- Schnittstellen: essernet®, USB, Ethernet, 2 x RS485, TTY
- Betrieb von ringbusversorgten Alarmgebern (optisch / akustisch / Sprache) in verschiedenen Alarmierungsbereichen via esserbus®-PLus
- Kaskadierbare Energieversorgung bis 450 W gemäß EN 54-4
- Länge der Ringleitung (esserbus®) bis zu 3,5 km
- Betrieb von verschiedenen Eingangs-/ Ausgangs-Buskopplern
- Integrierte Schnittstellen zum Betrieb der erforderlichen Feuerwehrperipherie, z.B. Feuerwehranzeigetableau, Feuerwehrbedienfeld
- Ereignisspeicher mit 10.000 Einträgen
- Betrieb von VdS-anerkannten Funkkomponenten mit komfortabler Feldstärkemessung
- Parametrierung, Kalibrierung und Programmierung direkt via USB
- Galvanische Trennung der Ringe möglich
- Moduleinbau im laufenden Betrieb möglich

In Verbindung mit Anzeige-und Bedienteil

- Anzeige- und Bedienfeld mit farbfähigem 5,7“-TFT-Display
- Kapazitive Tastatur zur berührungssensitiven Bedienung
- Programmgesteuertes Nachtdesign mit interaktivem Tastaturmenü

Bedienteilfront inklusive klappfähigem Montagerahmen zur Anzeige und Bedienung der Brandmelderzentrale oder eines Brandmeldesystems. Kapazitive Tasten und hintergrundbeleuchtete Zustandsanzeigen zur intuitiven Bedienung bei Statuswechsel. Bedienfreigabe durch Zugangscodes für alle Ebenen, mit menügeführter Anzeige in unterschiedlichen Bedienebenen.

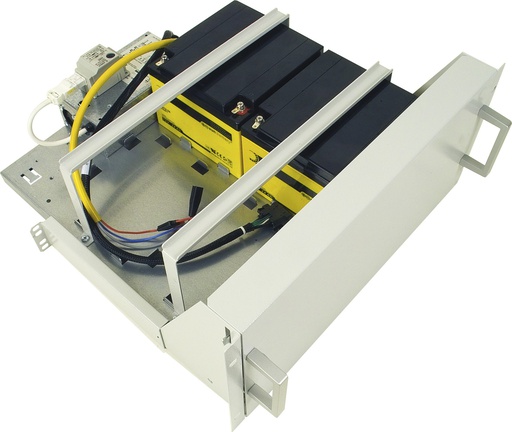

Auf kugelgelagerten Metallschienen laufende Schwerlastschublade incl. Energieversorgungsmodul.
Vorbereitet zur Aufnahme von bis zu vier Akkumulatoren 12 V / 24 Ah. eines Energieversorgungs-Moduls und bis zu vier Akkumulatoren 12 V / 24 Ah.
Die 5 HE Blindabdeckung für die Schwerlastschublade muss separat bestellt werden.

Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier Modulen. Der verlagerte Anschluss erfolgte über eine steckbare Verbindung per vorkonfektioniertem Kabel an abgesetzten Anschlussterminals.

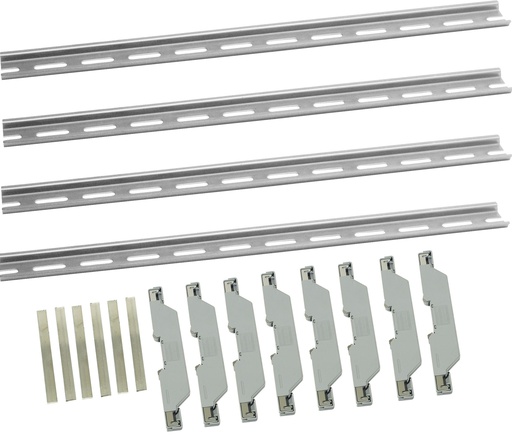

Vier abgelängte Hutschienen zur Montage von Anschlussterminals, Kopplern, Sicherungselementen etc. im Einbauschrank

Lieferung inkl. Montagematerial zur Befestigung der Tragschienen im Einbauschrank.

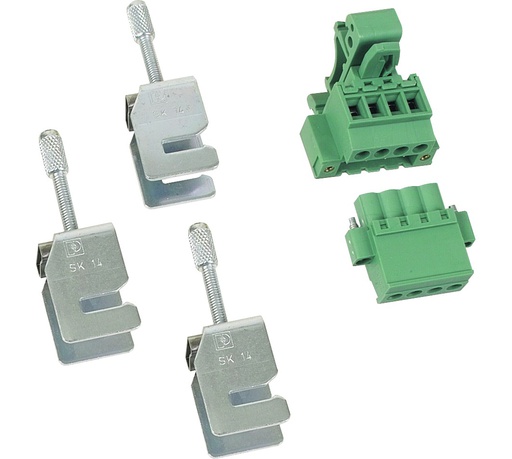

Abgesetztes Anschlussterminal für den essernet®-Anschluss mit
62,5 kBd oder 500 kBd Übertragungsgeschwindigkeit.
Inkl. 2 m langer Anschlussleitung (steckbar) zwischen einem Erweiterungs-Modulträger und dem Anschlussterminal.

Für die Integration einer BMZ FlexES Control im Einbauschrank in ein essernet® ist nur ein Anschlussterminal erforderlich!

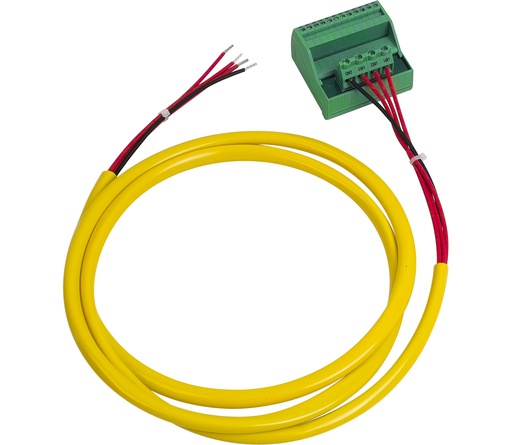

Zur externen Spannungsversorgung der Peripherie über Schraubklemmen.

Inkl. 2 m langer Anschlussleitung (steckbar) zwischen Energieversorgungsmodul und dem Anschlussterminal.

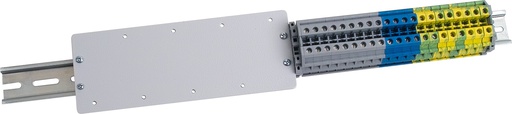

Zum Netzanschluss gemäß VDE 0100 für die ein- und dreiphasige Versorgung von bis zu drei Energieversorgungs-Modulen im gleichen Einbauschrank.

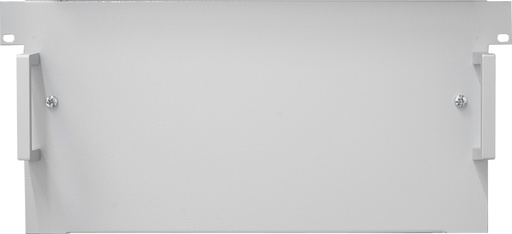

Zur Verblendung der Schwerlastschublade einsetzbare Blindplatte, inkl. Befestigungsmaterial mit 5 Höheneinheiten.

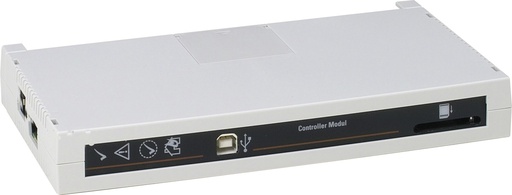

Steuerungsmodul für den redundanten Ausbau zur erhöhten Verfügbarkeit der FlexES Control gem. DIN VDE 0833-2, ÖNORM F3000 sowie TRVB S123.
Automatische Umschaltung relevanter Funktionen bei Ausfall der zentralen Auswerteeinheit.
Der Slave ist abhängig von der im Master-Steuermodul gespeicherten Lizenz.

Netzwerk-Interface-Modul für max. 16 Netzwerkteilnehmer. Protokoll ähnlich DIN 19245-1 (Profibus). Kunststoff-Schutzgehäuse mit LED-Anzeigen zur schnellen Indikation des Betriebszustandes.
Topologie: Ringstruktur, Unterbrechungs- und Kurzschlusstoleranz.

Technische Daten:
- Betriebsspannung: 24 V DC
- Ruhestrom: ca. 37 mA
- Gewicht: ca. 100 g
- Kabellänge: 1000 m
- Kabel: Fernmeldekabel I Y (St) Y n x 2 x 0.8 mm
- Abmessungen: B: 27 mm H: 93 mm T: 112 mm

Netzwerk-Interface-Modul für max. 31 Netzwerkteilnehmer. Protokoll ähnlich DIN 19245-1 (Profibus). Kunststoff-Schutzgehäuse mit LED-Betriebsanzeigen zur schnellen Indikation des Betriebszustandes.
Topologie: Ringstruktur, Unterbrechungs- und Kurzschlusstoleranz.

Technische Daten:
- Betriebsspannung: 24 V DC
- Ruhestrom: ca. 37 mA
- Gewicht: ca. 100 g
- Kabellänge: 1000 m
- Kabel: IBM Typ 1 oder vergleichbar
- Abmessungen: B: 27 mm H: 93 mm T: 112 mm

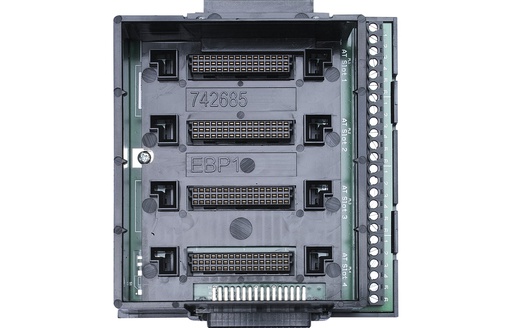

Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier Modulen mit steckbaren Anschlussklemmen. Die Module arretieren während des Aufsteckens automatisch und können ohne Hilfsmittel ausgetauscht werden. Bei der Verwendung des Erweiterungsmodulträgers 1 in waagerechter Montage zeigen die Anschlussklemmen nach oben, bei senkrechter Montage nach links.

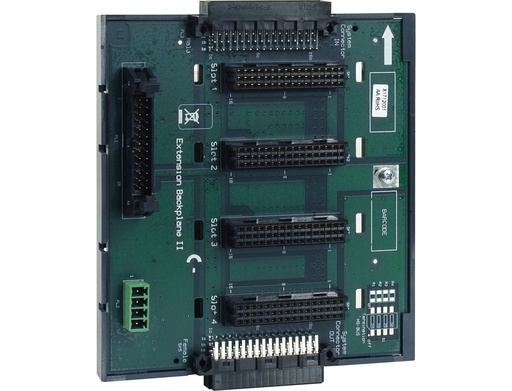

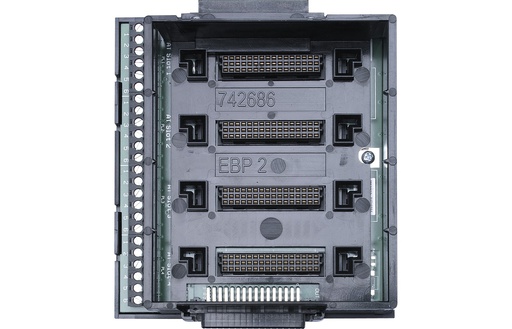

Modulträger in Kunststoff-Montagewanne zur Aufnahme von bis zu vier Modulen mit steckbaren Anschlussklemmen. Die Module arretieren während des Aufsteckens automatisch und können ohne Hilfsmittel ausgetauscht werden. Bei der Verwendung des Erweiterungsmodulträgers 2 in waagerechter Montage zeigen die Anschlussklemmen nach unten, bei senkrechter Montage nach rechts.

Komplettes Kunststoffgehäuse zur Aufnahme von zwei Akkumulatoren 12 V / 24 Ah.

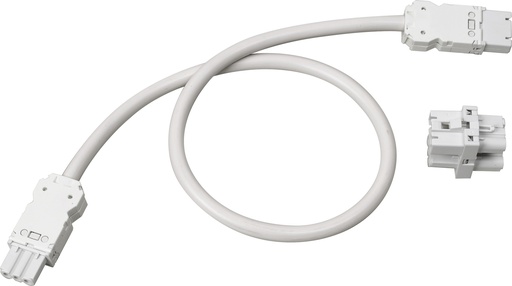

Verbindungsstecker zur Kaskadierung von bis zu drei Energieversorgungs-Modulen (EVM).
Über diesen Verbindungsstecker können bis zu drei Netzteile an eine Netzspannungs-Zuleitung angebunden werden.

- Kabellänge: 0,6 m
- Steckverbinder mit Arretierung
- Anschlussleitung zur steckbaren Verbindung an Energieversorgungs-Modul

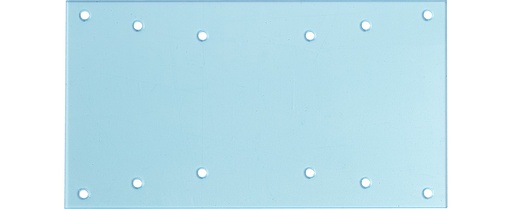

Verbinden Sie das Stromversorgungsmodul mit vier mitgelieferten Abstandshaltern und nutzen Sie den Platz für den Einbau weiterer Komponenten.

Optionen für die Installation von Komponenten:
– 1 x esserbus-Koppler z.B. 12 Relais (Art.-Nr. 808610.10) oder
– 1 x esserbus-Koppler z.B. Alarmierungskoppler (Art.-Nr. 808623) oder
– 1 x Adapter ADP-N3E-U/EDP oder
– 1 x Adapter ADP-N3S/EDP

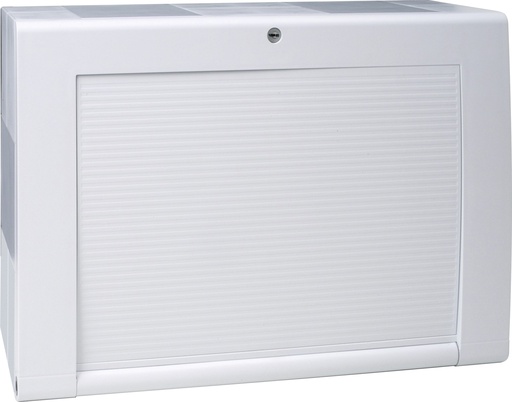

Zusatz-Netzteil zur Erweiterung der systeminternen Energieversorgung. Über eine steckbare Leitungsverbindung ergänzt das Zusatz-Netzteil das vorhandene Zentralennetzteil mit zusätzlichen 150 W. Zwei Akkumulatoren 12 V/12 Ah finden in dem Gehäuse Platz. Über ein Zusatzgehäuse FX808314 können zwei weitere 12-Ah-Akkumulatoren angebunden werden.

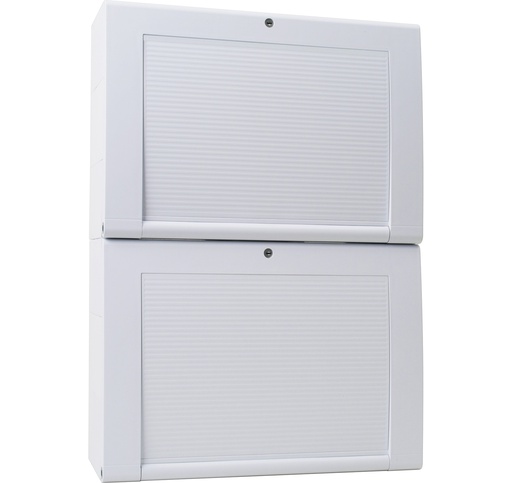

Zusatz-Netzteil zur Erweiterung der systeminternen Energieversorgung. Über eine steckbare Leitungsverbindung ergänzt das Zusatznetzteil das vorhandene Zentralennetzteil mit zusätzlichen 150 W. Zwei Akkumulatoren 12 V/24 Ah finden in dem unteren Gehäuse Platz. Über ein Zusatzgehäuse FX808313 können zwei weitere 24-Ah-Akkumulatoren angebunden werden. Im Netzteilgehäuse können zusätzlich Komponenten auf Hutschienen montiert werden.
