Betriebsbuch für Brandmeldeanlagen (Format DIN A5) zum Eintrag von Betriebszuständen, Ereignissen, Instandhaltungen usw.

Brandschutz-Hängegehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen Außen (B × H × T): 648 × 1384 × 449 mm

Brandschutz-Hängegehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M BMZ Compact und einer FlexES Control FX10 mit maximal drei Zentralengehäusen, oder zwei ext. Netzteile DCU2403 (Art 805683).
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 164 kg
Abmessungen aussen (B × H × T): 648 × 1384 × 449 mm

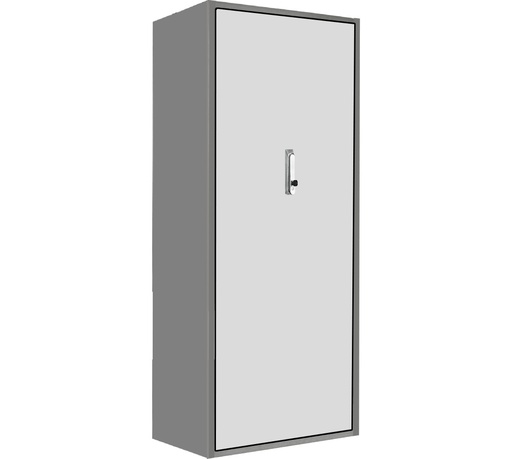

Brandschutz-Standgehäuse mit Türanschlag "rechts" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen aussen (B × H × T): 648 × 2048 × 449 mm

Brandschutz-Standgehäuse mit Türanschlag "links" zur Aufnahme einer BMZ IQ8Control C/M, oder einer FlexES Control FX18 mit maximal fünf Zentralengehäusen.
Schutzart: IP41
Farbe: lichtgrau, ähnlich RAL 7035
Gewicht: ca. 237 kg
Abmessungen Außen (B × H × T): 648 × 2048 × 449 mm

Überspannungs-Schutzmodul als 4-poliges Reiheneinbaugerät.
Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern symmetrischer Schnittstellen mit galvanischer Trennung.

Technische Daten:
- Nennspannung: 24 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 23,3 V AC
- Höchste Dauerspannung DC: 33 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

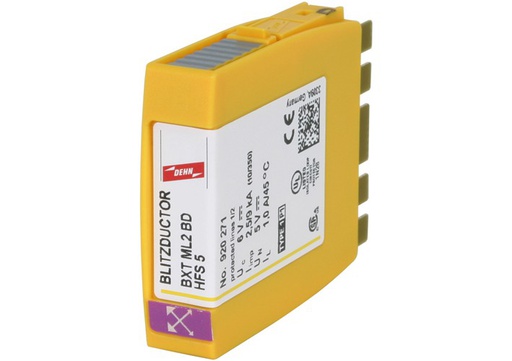

Platzsparendes Kombi-Ableiter-Modul mit LifeCheck zum Schutz von einer Doppelader hochfrequenter Bussysteme, wahlweise direkte oder indirekte Schirmerdung.

Technische Daten:
- Nennspannung: 5 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 4,2 V AC
- Höchste Dauerspannung DC: 6 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 9 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

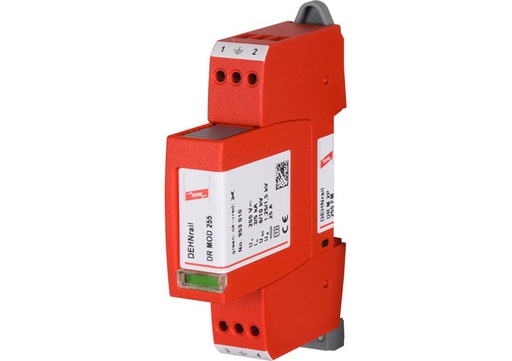

Zweipoliger Ableiter bestehend aus Basiselement und gestecktem Schutzmodul, mit potentialfreiem Fernmeldekontakt zur unabhängigen Störungsweiterleitung.

Technische Daten:
Nennspannung 230 V AC
Höchste Dauerspannung AC 255 V AC
Höchste Dauerspannung DC 255 V DC
Nennlaststrom AC 25 A
Gesamtableitstoßstrom (80/20)
[L+N-PE] 5 kA
Kombinierter Stoß 6 kV
Kombinierter Stoß [L+N-PE] 10 kV
Schutzpegel [L/N-PE] 1500 V
Schutzpegel [L-N] 1250 V
Ansprechzeit [L/N-PE] 0 ns
Ansprechzeit [L-N] 0 ns
Umgebungstemperatur -40 °C ... 85 °C
Rel. Luftfeuchte < 95 %
Schutzart IP 20
Maße: B × H × T (mm): ca 90 × 66 × 18

Platzsparendes Kombi-Ableiter-Modul zum Schutz von 2 Doppeladern
symmetrischer Schnittstellen mit galvanischer Trennung.
Je Ringleitung ist ein ÜSS-Modul erforderlich!

Technische Daten:
- Nennspannung: 48 V
- Nennstrom: 1 A @ 45 °C
- Höchste Dauerspannung AC: 38,1 V AC
- Höchste Dauerspannung DC: 54 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 10 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20 (gesteckt)

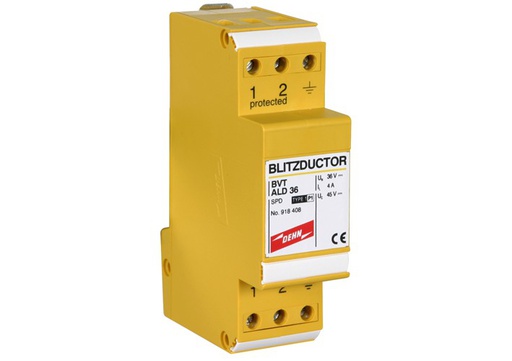

Energetisch koordinierter Kombiableiter zum Schutz von erdfreien DC-Versorgungen für Hutschienenmontage. Schutz überwachter und potenzialfreier Steuerausgänge bis 36 Volt.

Technische Daten:
- Nennspannung: 36 V
- Nennstrom: 7 A @ 40 °C
- Höchste Dauerspannung DC: 45 V DC
- Nennableiterstoßstrom (8/20) pro Ader: 10000 A
- Nennableitstoßstrom (8/20) gesamt: 20 kA
- Blitzstoßstrom (10/350) gesamt: 5 kA
- Blitzstoßstrom (10/350) pro Ader: 2,5 kA
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

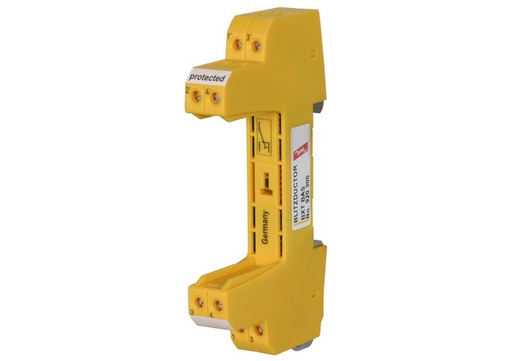

Basisteil als sehr platzsparende, 4-polige, universelle Durchgangsklemme zur
Aufnahme des Ableiter-Moduls ohne Signalunterbrechung. Die sichere Erdung des Ableiter-Moduls wird über den Hutschienen-Tragfuß mittels Schnappbefestigung hergestellt. Da sich keinerlei Bauelemente der Schutzschaltung im Basisteil befinden, beschränken sich Wartungsarbeiten auf die Schutzmodule.

Technische Daten:
- Umgebungstemperatur: -40 °C ... 85 °C
- Rel. Luftfeuchte: < 95 %
- Schutzart: IP 20

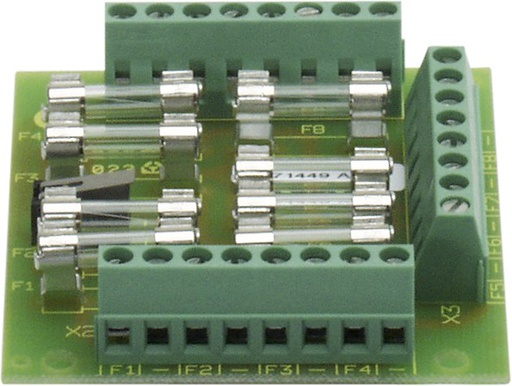

Sicherungskarte mit 8 Sicherungen 0,5 A zur separaten Absicherung der Spannungsversorgung einzelner Brandabschnitte bzw. Alarmierungsbereiche, Gruppen und Komponenten. Sie kann mit allen ESSER-Netzteilen und Brandmelderzentralen verwendet werden.

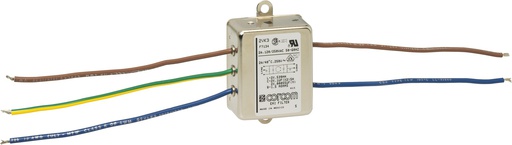

Der Netzentstörfilter ist zum nachträglichen Einbau in alle netzbetriebenen Geräte vorgesehen, bei denen Probleme durch HF-Netzstörungen auftreten.

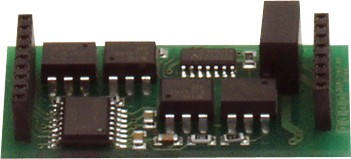

Schnittstelleninterface für das serielle essernet®-Interface.

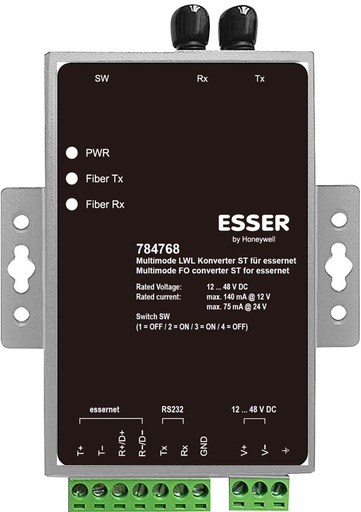

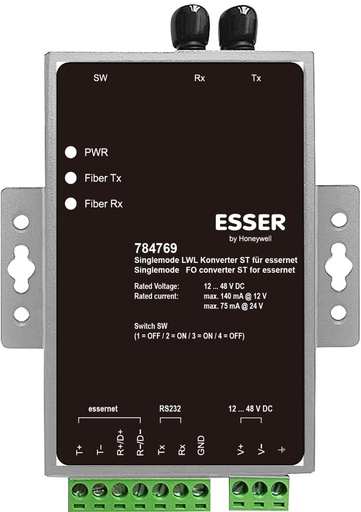

Zur Vernetzung von Brandmelderzentralen (BMZ) über LWL. Pro BMZ ist ein essernet®-Modul sowie mindestens ein LWL-Konverter erforderlich. Der LWL-Konverter muss direkt in das Gehäuse der BMZ bzw. im Erweiterungsgehäuse der BMZ oder im Einbauschrank der BMZ montiert werden. Hierzu wird dieser, ohne weitere Befestigungsmittel, direkt auf einer Hutschiene montiert.
Je nach verwendeter Glasfaser sind Entfernungen bis zu 4 km möglich. Geeignet für Multimodefasern G50/125 μm und G62,5/125 μm.
